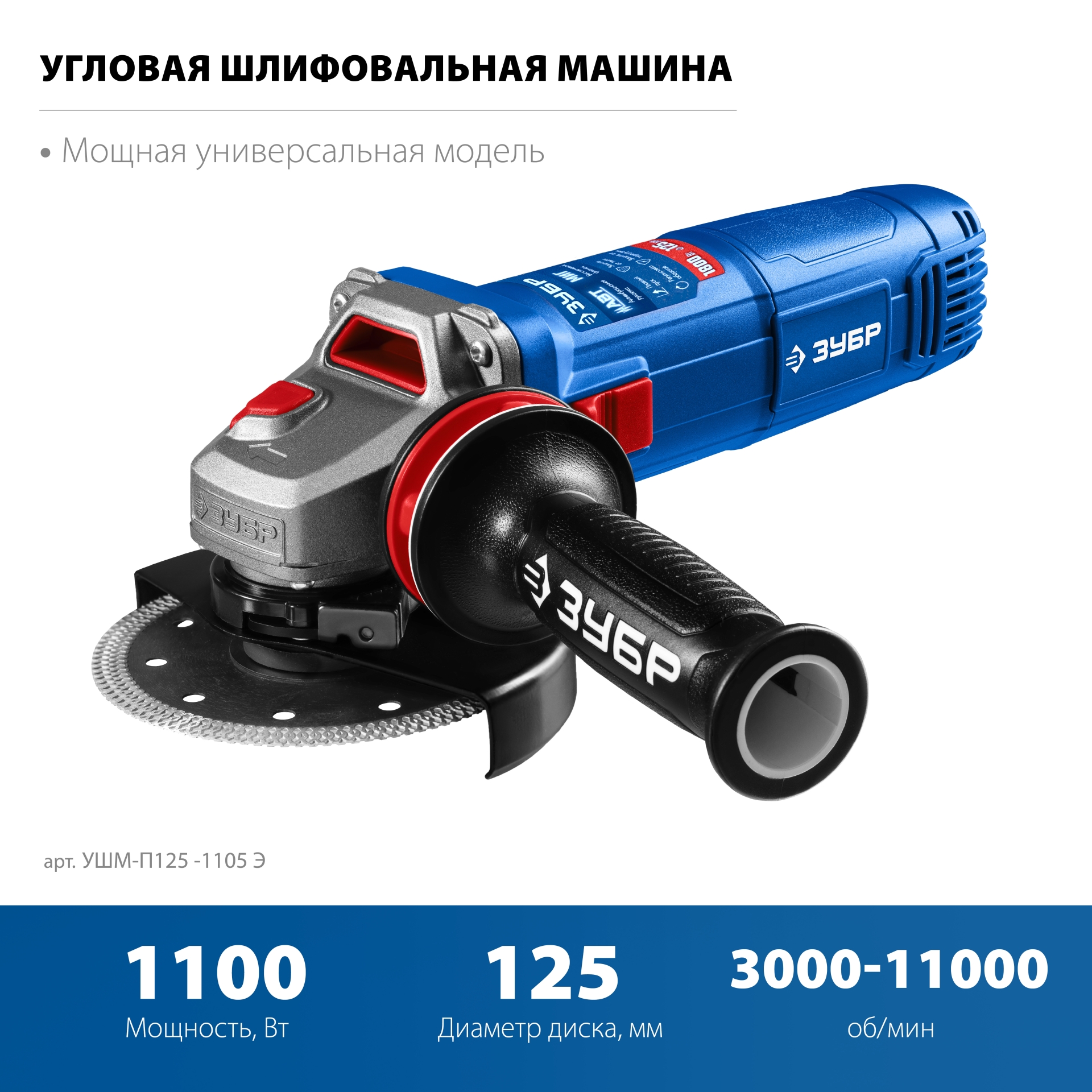

ЗУБР 1100 Вт, d125 мм, УШМ, регулировка оборотов, фланец ″МИГ″, Профессионал (УШМ-П125-1105 Э)
Новинка
Одноручная УШМ с мощностью 1100 Вт и регулировкой оборотов максимально эффективна для всех видов работ - резки металла, кирпича, керамики, зачистки, шлифовки и обдирки. Удобная эргономика (малый диаметр корпуса под хват, быстрая регулировка кожуха), а также низкие уровень шума и вибрации делают высокопроизводительную работу еще и комфортной.
Антивибрационная защита и бесключевая замена оснастки добавляют удобство использования
Преимущества
- Компактная и мощная модель в ассортименте одноручных машин ЗУБР. Очень удобна для работы в стесненных условиях
- Электронная регулировка оборотов для работы с различными материалами

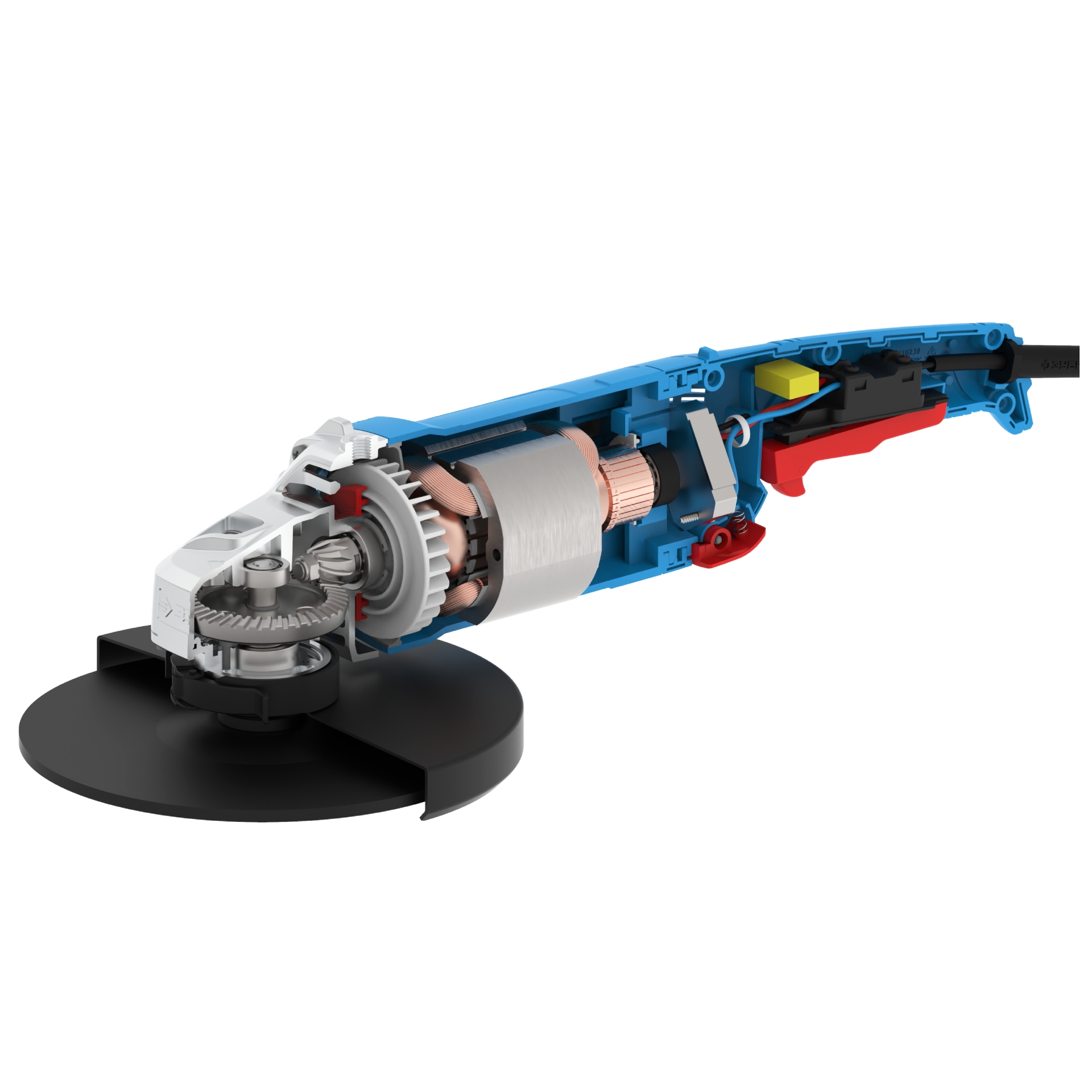

- Наиболее компактные размеры корпуса благодаря современным материалам и технологиям производства двигателя
- HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток
- FDP - полная защита основных узлов от пыли:
- ротор с капроновым бандажом и дополнительным слоем защитного лака,
- статор со специальным покрытием обмотки,
- пылезащищенный выключатель с ультразвуковой сваркой,
- лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер - Эффективное охлаждение двигателя и электронного блока за счет хорошо организованного воздушного потока с направляющим диффузором
- Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение
- Низкий уровень шума за счет редуктора с косозубыми коническими шестернями

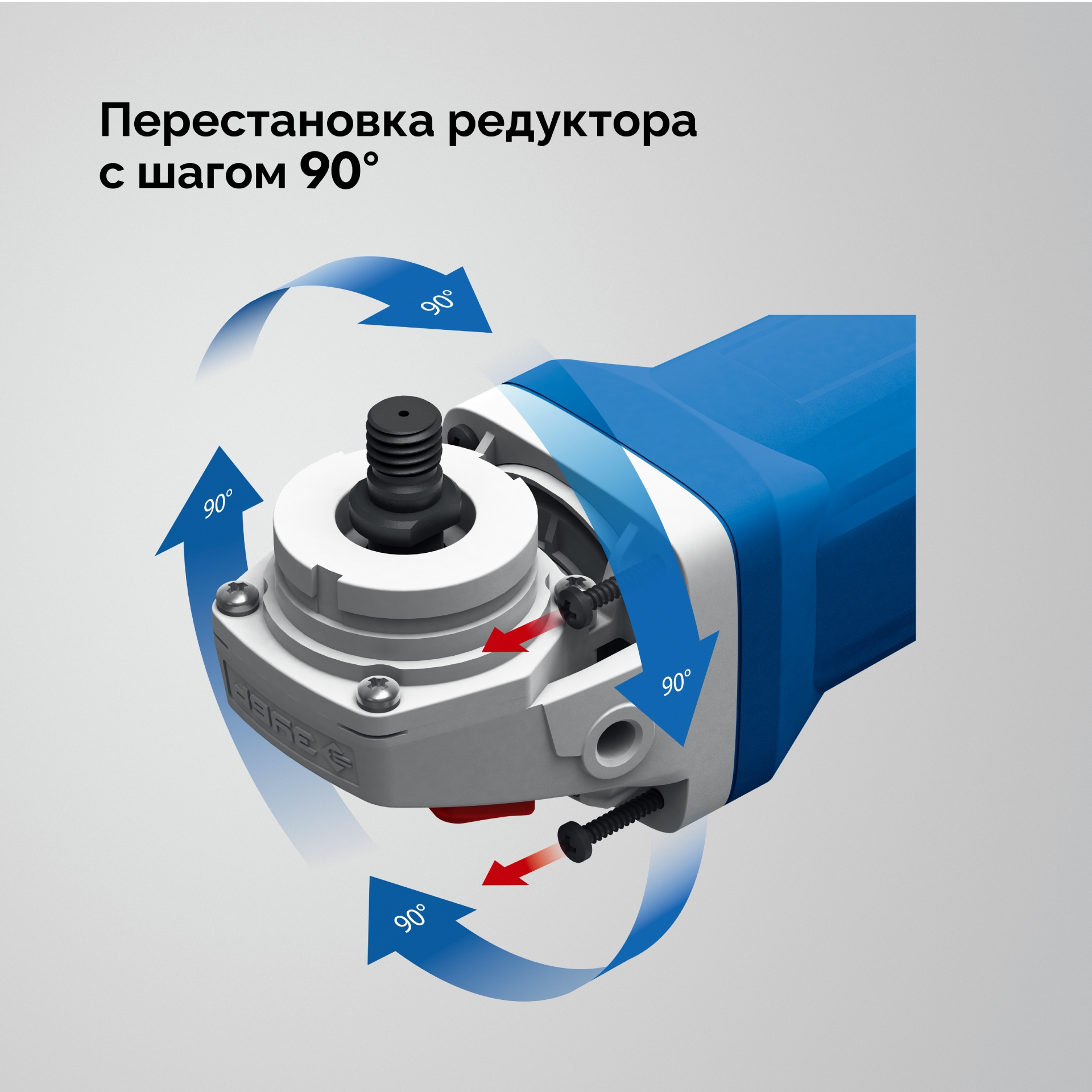

- Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки

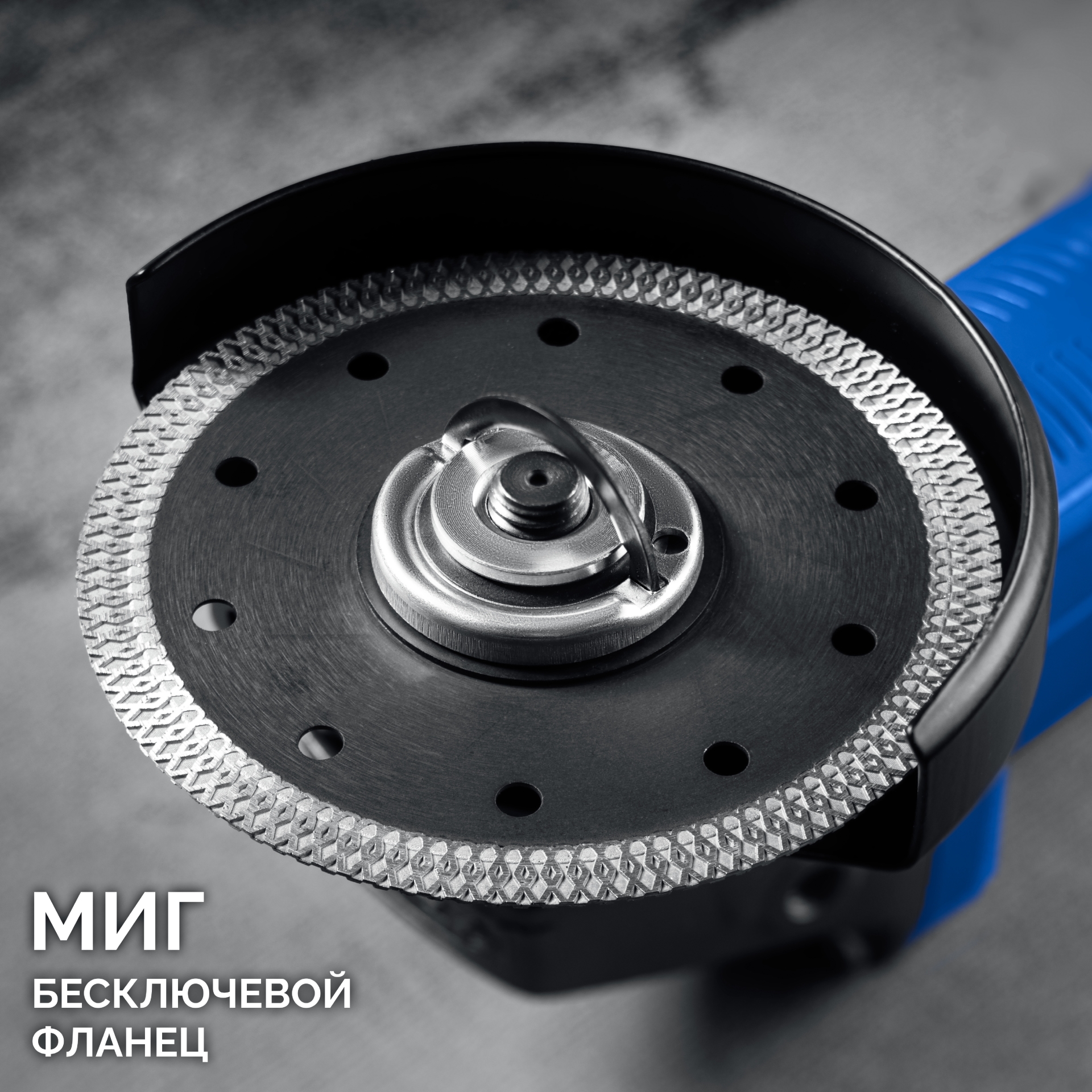

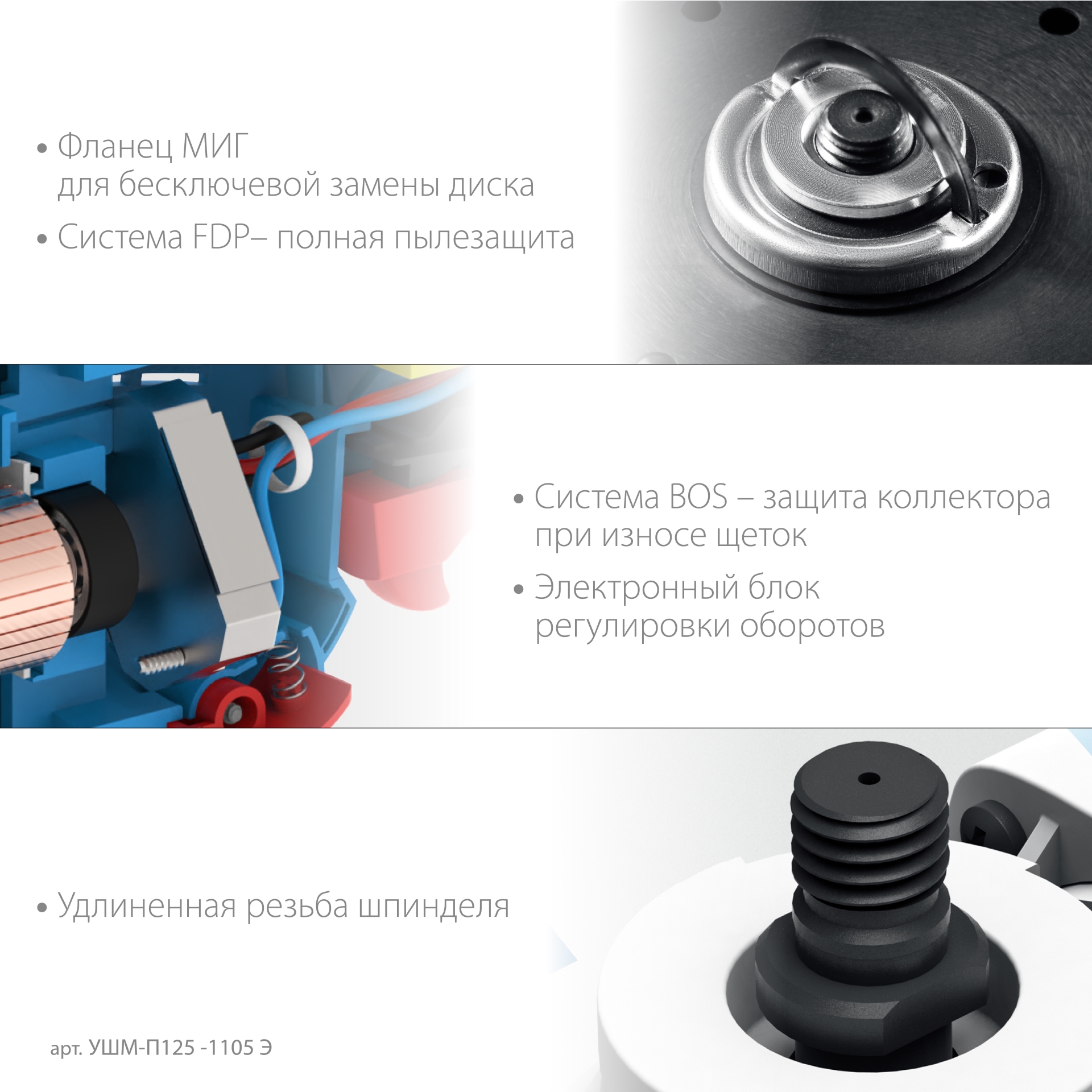

- Гайка МИГ для бесключевой замены диска

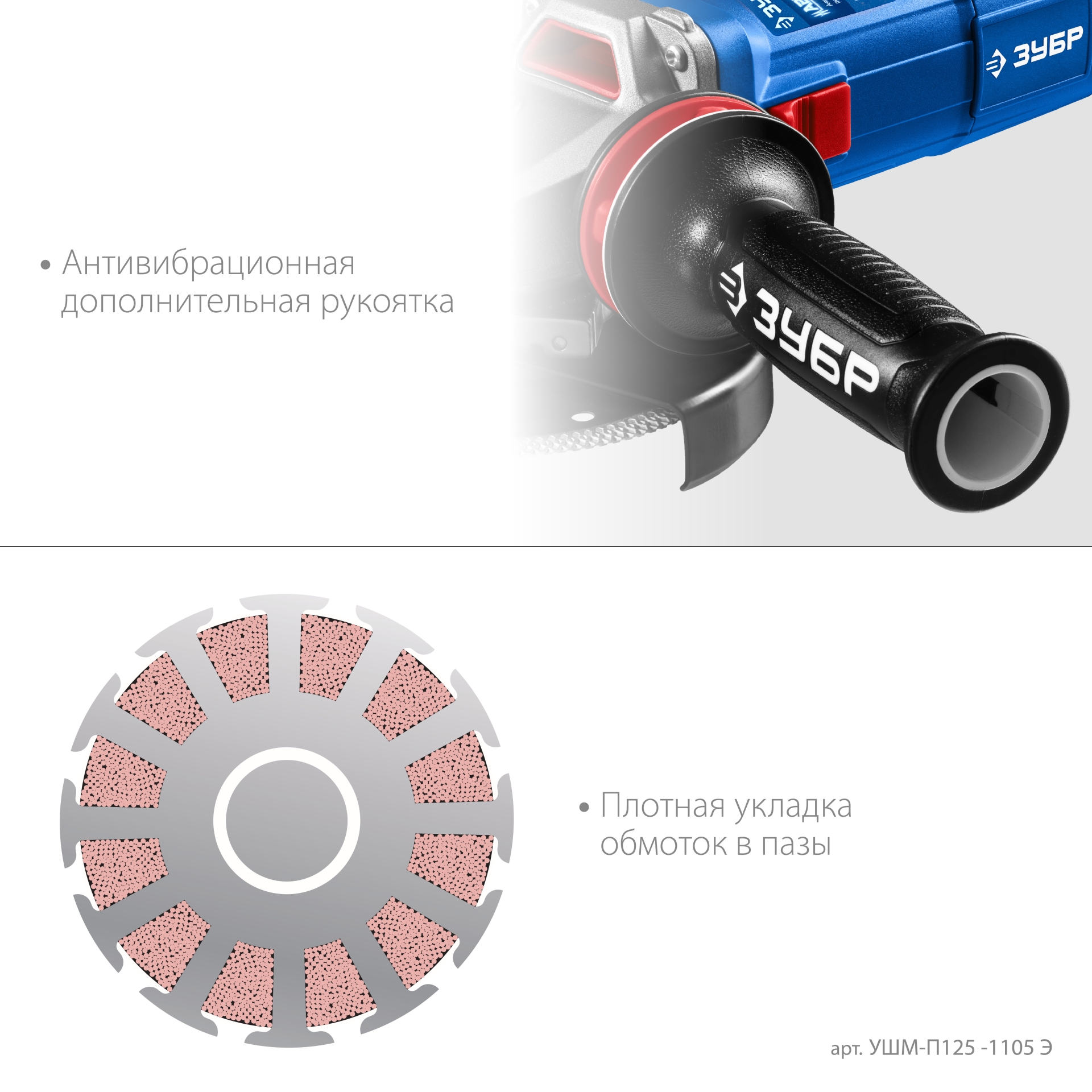

- Антивибрационная дополнительная рукоятка для эффективного гашения возникающей вибрации
- Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
- Легкое включение удобной кнопкой в одно движение
- BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Простой доступ к щеткам для замены
- Кабель питания с увеличенной длиной 3м в резиновой изоляции
Использование
Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов
| Защита от перегрузки | нет |

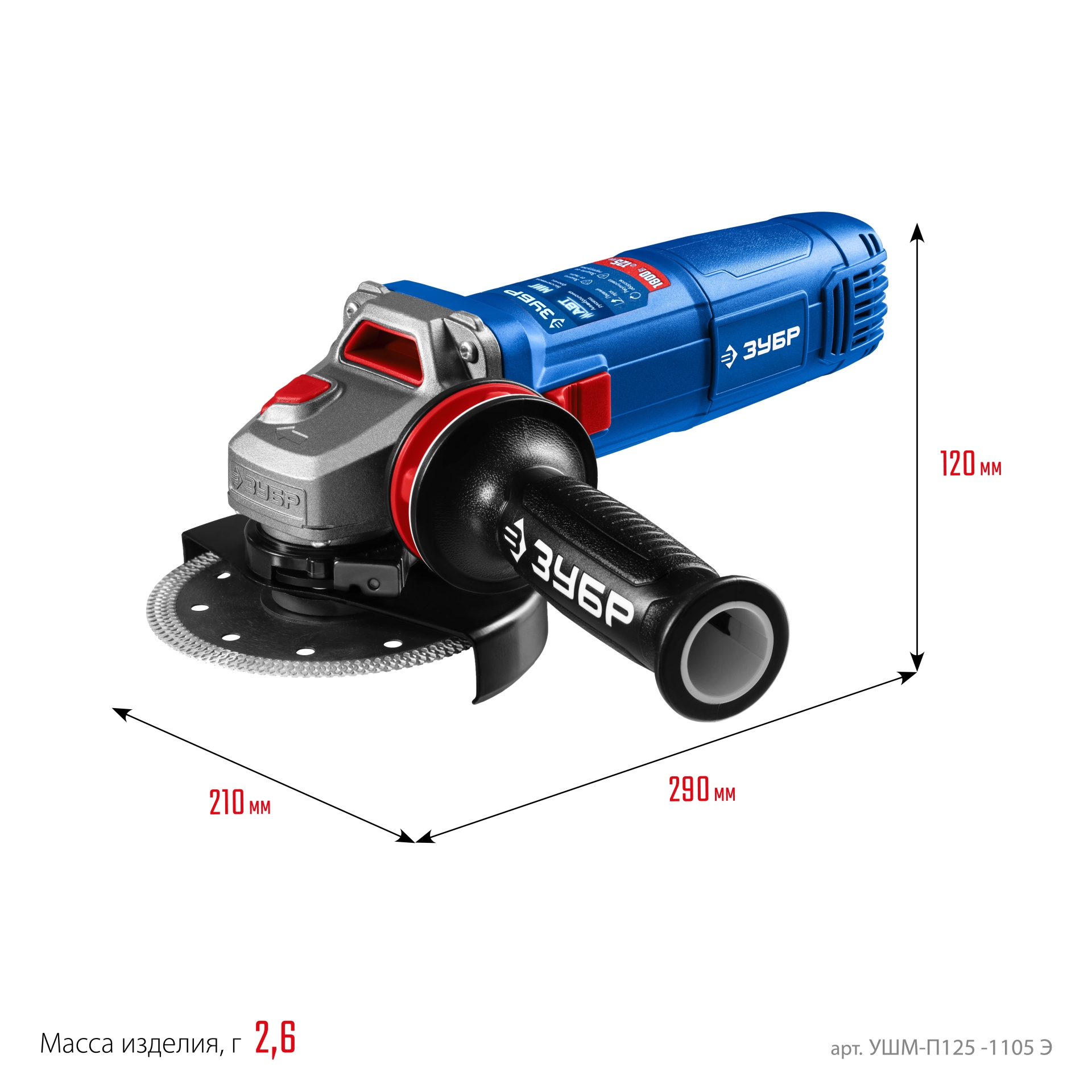

| Габариты, см | 40х15х11 |
| Масса изделия, кг | 2.6 |
| Масса в упаковке, кг | 3 |
| Гарантия | 60 |
| Число оборотов, об/мин | 3000-11000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Диаметр диска, мм | 125 |
| Посадочный диаметр, мм | 22.2 |
| Электронная регулировка оборотов | есть |
| Резьба шпинделя | М14 |
| Отключение питания при заклинивании диска | нет |
| Защита от непреднамеренного пуска | нет |
| Регулировка положения кожуха без инструмента | есть |
| Фиксация кнопки включения | есть |
| Дополнительная рукоятка | есть |
| Поворотная голова | есть |
| Поворотная основная рукоятка | нет |
| Суперфланец | нет |
| Мощность, Вт | 1100 |
| Напряжение, В/Гц | 220-240/50 |
| Длина кабеля, м | 3 |
| Антивибрационная рукоятка | есть |
| Защита от повреждения коллектора | есть |
| Тип упаковки | коробка картонная |
| Быстрозажимная гайка МИГ | есть |
ЗУБР 1100 Вт, d125 мм, УШМ, регулировка оборотов, фланец ″МИГ″, Профессионал (УШМ-П125-1105 Э) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фланец верхний SDS | N000-040-861 | - |
|
| 3 | Фланец внутренний D14 Ls17.5 | N000-019-862 | 133 |
|
| 4 | Кожух защитный | N000-029-388 | 606 |
|
| 5 | Кольцо | N000-029-392 | - |
|
| 6 | Рычаг | N000-029-390 | - |
|
| 8 | Шайба D4 | N000-030-742 | 25 |
|
| 9 | Штифт D4х10 | N000-029-391 | - |
|
| 11 | Кольцо пылезащитное | N000-037-233 | 40 |
|
| 12 | Винт M5x19 | UM01-000-037 | 101 |
|
| 13 | Крышка корпуса редуктора | N000-037-251 | 371 |
|
| 14 | Кольцо уплотнительное D46.5х1.5 | N000-037-235 | 61 |
|
| 15 | Шпиндель | N000-037-236 | 374 |
|
| 16 | Шпонка сегментная 13x5x4 | U353-115-006 | 124 |
|
| 17 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 | 386 |
|
| 18 | Прижим подшипника | N000-037-237 | 89 |
|
| 20 | Шестерня ведомая D46хd11 Z37 | N000-037-238 | 505 |
|
| 21 | Кольцо разжимное D14 | UM06-001-006 | 101 |
|
| 23 | Корпус редуктора | N000-037-252 | 728 |
|
| 25 | Стопор | N000-037-240 | 124 |
|
| 26 | Пружина стопора D9xh13 | U503-140-023 | 101 |
|
| 28 | Дефлектор | N000-037-253 | - |
|
| 29 | Гайка М6 | N000-023-515 | - |
|
| 30 | Шестерня ведущая D11хd7 Z11 | N000-037-242 | 303 |
|
| 32 | Прижим подшипника | N000-035-571 | 202 |
|
| 33 | Винт M4x10 | N000-018-626 | - |
|
| 34 | Ротор КД 41M125HT-3P | N000-037-259 | 2 518 |
|
| 35 | Кольцо пылезащитное | N000-037-244 | 40 |
|
| 37 | Втулка подшипника 607 резиновая | N000-029-085 | 164 |
|
| 38 | Диффузор | N000-037-255 | 2 021 |
|
| 40 | Статор КД 41M125HT-1-1P | N000-037-260 | 1 323 |
|
| 41 | Корпус статора | N000-037-257 | 430 |
|
| 43 | Щеткодержатель в сборе (пара) | N000-037-248 | 204 |
|
| 45 | Щетка графитовая (пара) 5х11х16 | N000-037-249 | 202 |
|
| 46 | Конденсатор 0.22uF | N000-019-847 | - |
|
| 47 | Выключатель S125G 8(8)A 5E4 | V000-003-405 | 226 |
|
| 48 | Кнопка выключателя | N000-035-579 | 170 |
|
| 49 | Тяга выключателя | N000-035-587 | 124 |
|
| 50 | Блок электронный регулятор оборотов 3 провода | V000-004-529 | 1 094 |
|
| 51 | Крышка корпуса статора | N000-037-261 | 808 |
|
| 53 | Прижим шнура | U253-120-047 | 101 |
|
| 55 | Шнур сетевой Rubber 2x1,5mm2 3m | U099-004-008-3 | 404 |
|
| 57 | Рукоятка дополнительная АВТ | N000-040-865 | - |
|
| 58 | Кольцо резиновое | N000-040-970 | - |
|
| 59 | Кольцо уплотнительное D42xd38x2 | N000-040-971 | - |
|
