ЗУБР Компакт, 750 Вт, d115 мм, УШМ, Профессионал (УШМ-П115-750)

УШМ-П115-750
2.508 кг.
ЗУБР
3 720 руб.
шт.
Запчасти

Максимально компактная машина для всех видов работ. Соотношение размера диска и мощности двигателя позволяет резать листовой металл, кирпич, керамику, выполнять зачистку и шлифовку. Усиленная пылезащита всех узлов гарантирует долгий срок службы вплоть до самых суровых условиях эксплуатации

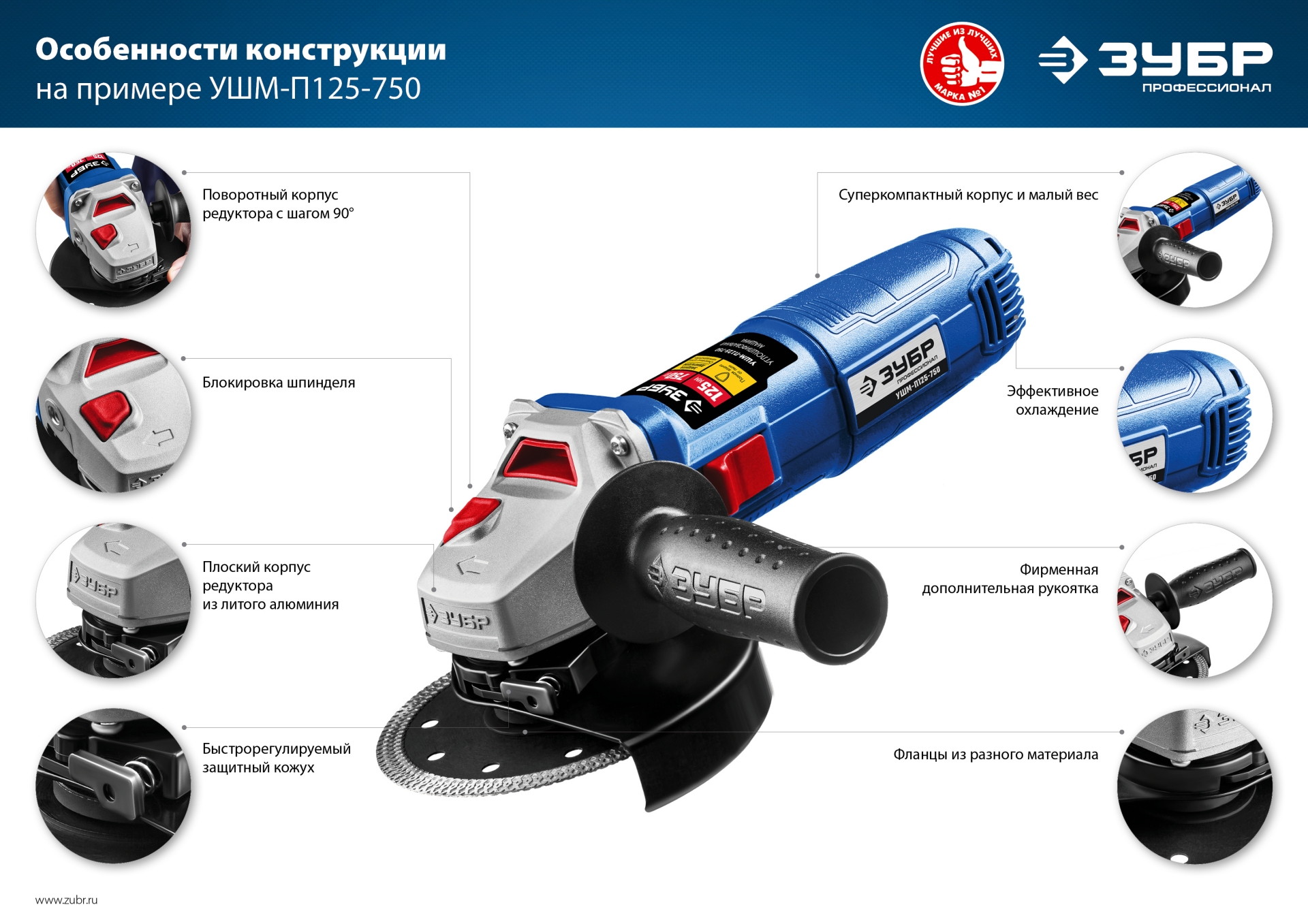

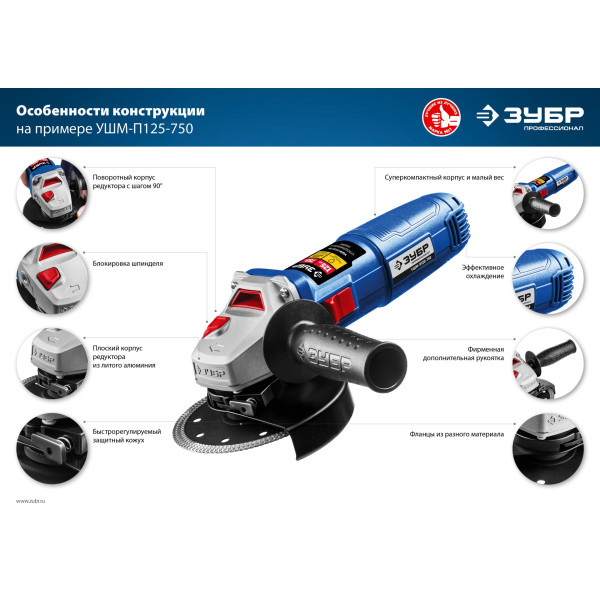

Преимущества

  • Самая компактная и маневренная модель среди профессиональных одноручных машин в ассортименте ЗУБР. Очень удобна для работы в стесненных условиях
  • Наиболее компактные размеры корпуса благодаря современным материалам и технологиям производства двигателя
  • HQM - повышенная стойкость двигателя к перегрузкам за счет более плотной укладки обмоток
  • FDP - полная защита основных узлов от пыли:
    - ротор с капроновым бандажом и дополнительным слоем защитного лака,
    - статор со специальным покрытием обмотки,
    - пылезащищенный выключатель с ультразвуковой сваркой,
    - лабиринтное уплотнение всех шариковых подшипников создает непроницаемый для пыли воздушный барьер
  • Специально разработанный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
  • Направляющий диффузор в системе обдува способствует стабильности температуры основных компонентов
  • Низкий уровень шума за счет редуктора с косозубыми коническими шестернями
  • Поворотная с шагом 90° голова позволяет настроить изделие под левую руку или для резки
  • Защитный кожух диска с мгновенной регулировкой положения удобным рычажком в одно движение
  • DP - фланцы из разного материала предотвращают чрезмерное затягивание диска при работе
  • Профессиональный уровень производства валов с механической обработкой после закалки предотвращает их деформацию
  • Легкое включение удобной кнопкой в одно движение
  • Удлиненный шпиндель для установки любого доступного расходного инструмента
  • BOS - специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
  • Простой доступ к щеткам для замены
  • Кабель питания с увеличенной длиной 3м в резиновой изоляции

Использование

Для зачистки, шлифовки и резки металлов, резки бетона и камня при установке соответствующих шлифовальных, отрезных, алмазных кругов

Защита от перегрузки нет
Габариты, см 39x14x11
Масса изделия, кг 2.1
Масса в упаковке, кг 2.5
Гарантия 60
Число оборотов, об/мин 11000
Плавный пуск нет
Поддержание постоянных оборотов под нагрузкой нет
Диаметр диска, мм 115
Посадочный диаметр, мм 22.2
Электронная регулировка оборотов нет
Резьба шпинделя М14
Отключение питания при заклинивании диска нет
Защита от непреднамеренного пуска нет
Регулировка положения кожуха без инструмента есть
Фиксация кнопки включения есть
Дополнительная рукоятка есть
Поворотная голова есть
Поворотная основная рукоятка нет
Суперфланец есть
Мощность, Вт 750
Напряжение, В/Гц 230/50
Длина кабеля, м 3
Антивибрационная рукоятка нет
Защита от повреждения коллектора есть
Тип упаковки коробка картонная
Быстрозажимная гайка МИГ нет

ЗУБР Компакт, 750 Вт, d115 мм, УШМ, Профессионал (УШМ-П115-750) : схема сборки и запчасти


Наименование Артикул Цена
1 Втулка подшипника 607 резиновая N000-029-085 164
2 Подшипник шариковый 607 RS (19х7х6) U009-607-RS0 303
3 Кольцо пылезащитное D23 х d7 N000-029-897 53
4 Ротор N000-029-898 1 114
5 Дефлектор N000-029-899 101
6 Кольцо стопорное D26 N000-017-189 -
7 Подшипник шариковый 629-2Z (26х9х8) OG U009-629-RS0 311
8 Кольцо уплотнительное D25х2 N000-029-088 29
9 Шестерня ведущая N000-029-900 210
10 Гайка М6 N000-023-515 -
11 Кнопка стопора N000-029-091 19
12 Пружина стопора D9xh9 N000-029-092 89
13 Кольцо стопорное D4.7хd0.8 N000-029-094 31
14 Саморез 4x18 T20 #F UM02-000-028 101
15 Корпус редуктора N000-029-901 468
16 Кольцо уплотнительное D14хd2 N000-029-095 23
17 Подшипник шариковый 696-2Z (15х6х5) OEPECE U009-696-RS0 138
18 Кольцо стопорное D12 Е-образное UM06-000-012 101
19 Шестерня ведомая N000-029-902 325
21 Кольцо стопорное D32mm N000-026-368 101
22 Шайба пружинная D31 N000-029-097 29
23 Подшипник шариковый 6201-2RS (32х12х10) n/n U009-620-1RS 202
24 Кольцо уплотнительное D46 U455-800-064 202
25 Крышка редуктора N000-029-903 306
26 Винт M4x16 N000-022-572 -
27 Пыльник N000-029-099 48
28 Шпиндель N000-029-101 213
29 Шпонка 3х3.7х10 N000-029-100 25
30 Рукоятка дополнительная N000-029-102 404
31 Кольцо уплотнительное D39хd2 N000-014-406 178
32 Кожух диска N000-029-904 -
33 Фланец внутренний D14 Ls17.5 N000-019-862 133
34 Кольцо уплотнительное D20.2xd2 N000-029-105 29
35 Фланец прижимной внешний M14 U353-115-001 109
36 Диффузор N000-029-905 101
37 Саморез ST4x45 N000-018-360 -
38 Статор N000-029-906 1 082
39 Конденсатор 0.22uF N000-019-847 -
40 Выключатель FA2-5/2W 6(5)A ~250V 5E4 V000-003-307 291
41 Щеткодержатель N000-029-907 66
42 Саморез ST2.9х10 N000-004-835 -
43 Щетка графитовая (пара) 6х9х15 N000-029-908 148
44 Пружина щетки N000-029-909 45
45 Корпус двигателя N000-029-910 297
46 Тяга выключателя L=150мм N000-029-911 46
47 Клавиша выключателя N000-029-114 89
48 Прижим шнура N000-029-115 -
49 Саморез d4x16 N000-007-723 -
50 Крышка корпуса двигателя N000-029-912 153
52 Воротник шнура N000-029-117 202
53 Шнур сетевой N000-029-118 505
