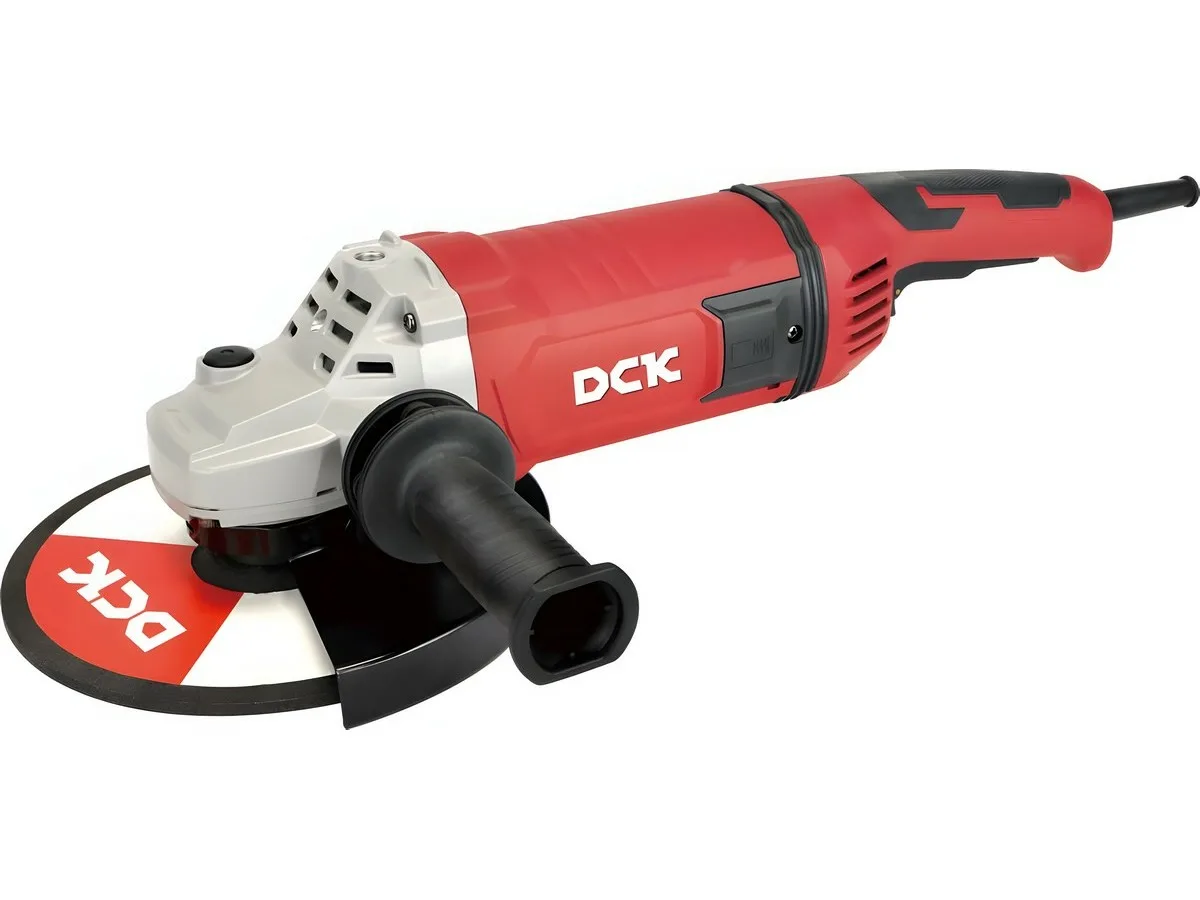

Машина шлифовальная угловая KSM05-230S

Артикул:

KSM05-230S

Вес:

7.6 кг.

Производитель:

DCK

Размеры:

Цена:

17 590 руб.

Количество:

шт.

Запчасти

Особенности модели

1. Система гашения вибрации в корпусе и антивибрационной рукоятке.

2 . Лабиринтная система пылезащиты

3. Эргономичный тригерный переключатель

4.Блокировка шпинделя

5.Графитовые щетки с автоматическим отключением.

Комплектация и упаковка

Машина шлифовальная угловая

Прорезиненная антивибрационная рукоятка

Дополнительная рукоятка

Ключ

Угольные щетки

Кожух защитный

Картонная коробка

Технические характеристики

Номинальная мощность: 2800Вт

Скорость вращения: 6600 об/мин

Диаметр диска: 230 мм

Порсадочный диаметр: 22,2 мм

Вес нетто: 5,3 кг

Машина шлифовальная угловая KSM05-230S : схема сборки и запчасти

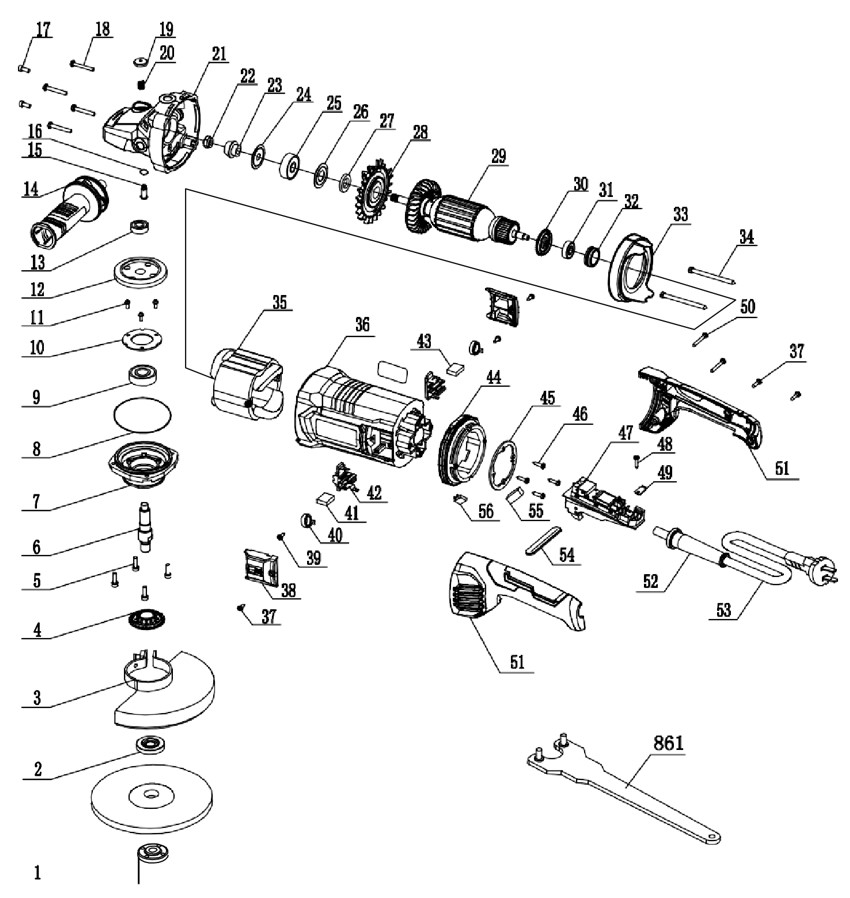

Машина шлифовальная угловая KSM05-230S - разборная схема

№	Наименование	Артикул	Цена
3	Кожух шлифовального круга DCK KSM05-230S	KSM05-230S-(3)	-
4	Крышка защитная DCK KSM05-230S	KSM05-230S-(4)	-
5	Болт с шестигранной головкой M5×20 DCK KSM05-230S	KSM05-230S-(5)	-
6	Шпиндель DCK KSM05-230S	KSM05-230S-(6)	-
8	Кольцо уплотнительное (82x2) DCK KSM05-230S	KSM05-230S-(8)	-
9	Подшипник 6203DDU DCK KSM05-230S	KSM05-230S-(9)	777.78
10	Крышка DCK KSM05-230S	KSM05-230S-(10)	-
11	Винт DCK KSM05-230S	KSM05-230S-(11)	-
13	Подшипник 6000ZZ DCK KSM05-230S	KSM05-230S-(13)	526.32
14	Рукоятка дополнительная (амортизатор) DCK KSM05-230S	KSM05-230S-(14)	-
16	Кольцо уплотнительное (6,5 x 1,8) DCK KSM05-230S	KSM05-230S-(16)	-
17	Винт DCK KSM05-230S	KSM05-230S-(17)	-
18	Винт DCK KSM05-230S	KSM05-230S-(18)	-
20	Пружина DCK KSM05-230S	KSM05-230S-(20)	-
22	Гайка шестигранная M10 DCK KSM05-230S	KSM05-230S-(22)	-
24	Шайба DCK KSM05-230S	KSM05-230S-(24)	-
25	Подшипник 6301VV DCK KSM05-230S	KSM05-230S-(25)	-
26	Шайба DCK KSM05-230S	KSM05-230S-(26)	-
27	Войлок для направляющей пластины DCK KSM05-230S	KSM05-230S-(27)	-
28	Стопор подшипника DCK KSM05-230S	KSM05-230S-(28)	-
29	Якорь DCK KSM05-230S D54.8/L237.2mm	KSM05-230S-(29)	6 090.14
30	Шайба DCK KSM05-230S	KSM05-230S-(30)	-
31	Подшипник 629VV DCK KSM05-230S	KSM05-230S-(31)	505.9
32	Втулка DCK KSM05-230S	KSM05-230S-(32)	-
33	Перегородка DCK KSM05-230S	KSM05-230S-(33)	-
34	Винт DCK KSM05-230S	KSM05-230S-(34)	-
35	Статор DCK KSM05-230S	KSM05-230S-(35)	4 109.78
36	Корпус двигателя DCK KSM05-230S	KSM05-230S-(36)	-
37	Винт DCK KSM05-230S	KSM05-230S-(37)	-
38	Пластина графитовой щетки DCK KSM05-230S	KSM05-230S-(38)	-
39	Винт DCK KSM05-230S	KSM05-230S-(39)	-
40	Пружина DCK KSM05-230S	KSM05-230S-(40)	-
42	Щеткодержатель в сборе DCK KSM05-230S	KSM05-230S-(42)	-
44	Кольцо демпфирующее DCK KSM05-230S	KSM05-230S-(44)	-
45	Фланец демпфирующего кольца DCK KSM05-230S	KSM05-230S-(45)	-
46	Винт DCK KSM05-230S	KSM05-230S-(46)	-
47	Выключатель DCK KSM05-230S	KSM05-230S-(47)	1 182.2
48	Винт DCK KSM05-230S	KSM05-230S-(48)	-
49	Компенсатор натяжения DCK KSM05-230S	KSM05-230S-(49)	-
50	Винт DCK KSM05-230S	KSM05-230S-(50)	-
51	Рукоятка в сборе DCK KSM05-230S	KSM05-230S-(51)	-
52	Устройство защитное шнура DCK KSM05-230S	KSM05-230S-(52)	-
53	Шнур DCK KSM05-230S	KSM05-230S-(53)	-
54	Прокладка пылезащитная губчатая DCK KSM05-230S	KSM05-230S-(54)	-
55	Устройство плавного пуска (TN30-1) DCK KSM05-230S	KSM05-230S-(55)	1 037.52
56	Колодка клеммная (одинарная) DCK KSM05-230S	KSM05-230S-(56)	-
861	Ключ гаечный DCK KSM05-230S	KSM05-230S-(861)	-
T1	Фланцы комплект (1, 2) DCK KSM05-230S	KSM05-230S-(T1)	-
T2	Редуктор DCK KSM05-230S сборка (4, 6-12, 23)	KSM05-230S-(T2)	-
T3	Корпус редуктора DCK KSM05-230S сборка (13,15,16,19,20,21)	KSM05-230S-(T3)	-
T4	Щётки угольные (41, 43) DCK KSM05-230S	KSM05-230S-(T4)	-
T5	Стопор (15, 16, 19, 20) DCK KSM05-230S	KSM05-230S-(T5)	-
T6	Пара зубчатая DCK KSM05-230S сборка (12, 23)	KSM05-230S-(T6)	-
