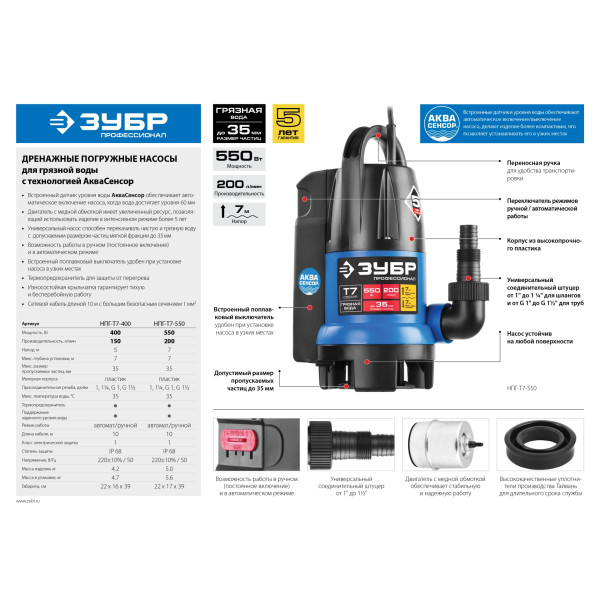

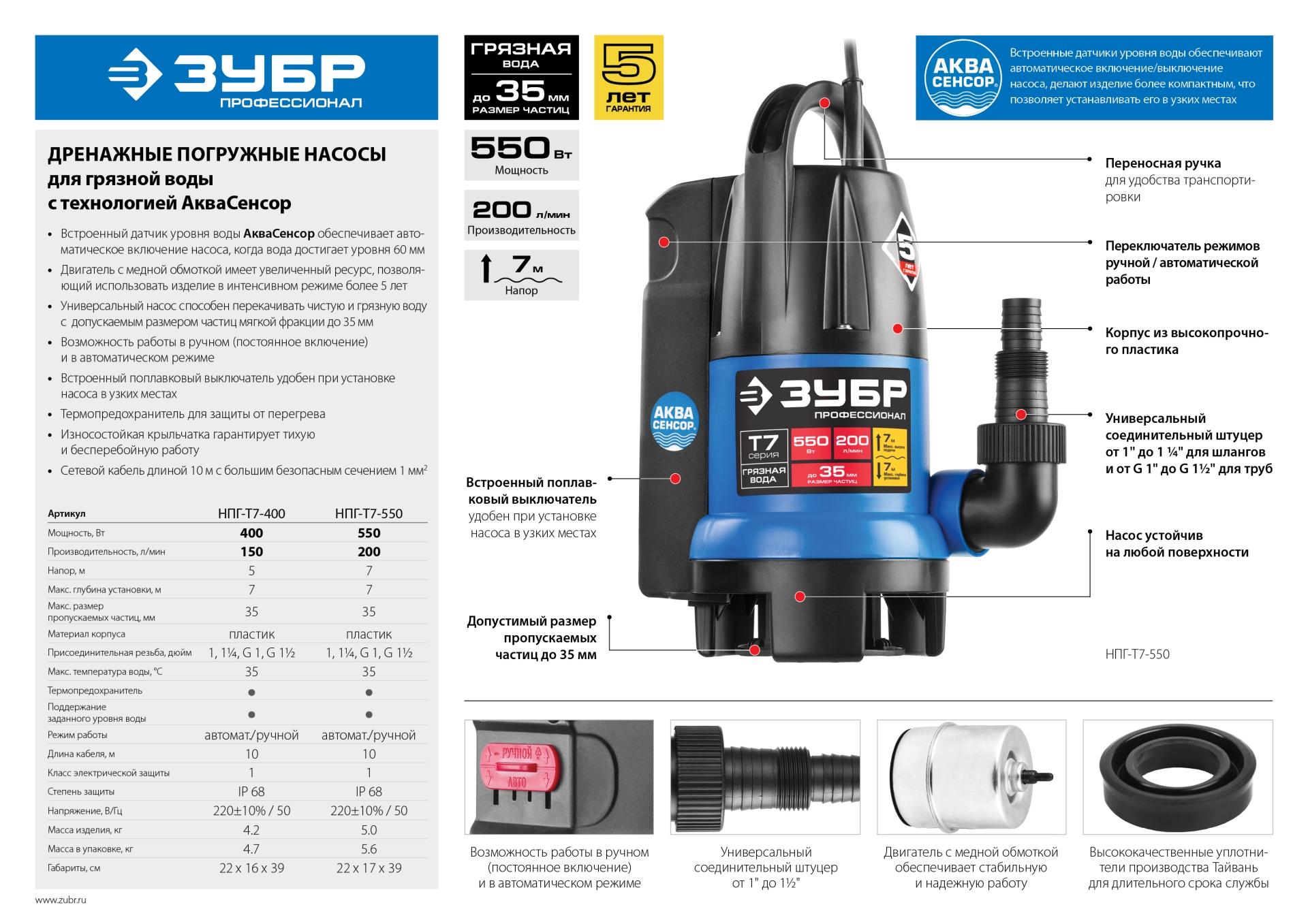

ЗУБР АкваСенсор 400 Вт, дренажный насос для грязной воды, Профессионал (НПГ-Т7-400)
Автоматическое включение и выключение, термопредохранитель для защиты двигателя, высокие эксплуатационные свойства и простота конструкции обеспечивают надёжное и безопасное применение для перекачивания чистой воды на садовых участках, при осушении ёмкостей и водоёмов, организации забора воды с глубины (колодцы, скважины) и подачи на высоту, использовании в системах аэрации и дренажа. Для увеличения срока службы насоса используются материалы только высокого качества. При помощи этого насоса вы без труда решите поставленную задачу.
Преимущества
- Двигатель с медной обмоткой имеет увеличенный ресурс, позволяющий использовать изделие в интенсивном режиме более 5 лет
- Универсальный насос способен перекачивать чистую и грязную воду с допускаемым размером частиц мягкой фракции до 35 мм
- Ударопрочный корпус насоса изготовлен из гигиенического армированного стекловолокном пластика
- Возможность работы в ручном (постоянное включение) и в автоматическом режиме
- Термопредохранитель для защиты от перегрева
- Универсальный соединительный штуцер от 1'' до 1 1/4'' для шлангов и от G1″ до G1 1/2″ для трубопроводов
- Кабель длиной 10 м, который может использоваться даже на большой глубине
Использование
Для автоматического перекачивания воды из емкостей и водоемов, организации забора воды с колодцев, скважин и подачи на высоту. Допускается использование насоса в загрязненной воде.
| Габариты, см | 22х16х39 |
| Масса изделия, кг | 4.2 |
| Масса в упаковке, кг | 4.7 |
| Гарантия | 60 |
| Тип | погружной |
| Мощность, Вт | 400 |
| Производительность, л/мин | 150 |
| Напор, м | 5 |
| Макс.размер пропускаемых частиц, мм | 35 |
| Присоединительная резьба, дюйм | 1, 1 1/4, G1, G1 1/2 |
| Термопредохранитель | есть |
| Класс электрической защиты | 1 |
| Степень защиты | IP 68 |
| Напряжение, В/Гц | 220±10% /50 |
| Материал корпуса | пластик |
| Поддержание заданного уровня воды | есть |
| Макс. глубина установки, м | 7 |
| Режим работы | автоматический/ручной |
| Длина кабеля, м | 10 |
| Мин. уровень забора воды, мм | 135 |
| Мин. остаточный уровень воды, мм | 35 |
| Макс. температура воды, °C | 35 |
| Тип упаковки | коробка картонная |
ЗУБР АкваСенсор 400 Вт, дренажный насос для грязной воды, Профессионал (НПГ-Т7-400) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Шнур сетевой Rubber 3x0.75мм 10м | U099-004-009-10 | - |
|
| 2 | Саморез 4х33 PH2 | UM02-900-018 | - |
|
| 3 | Шайба D5 | UM04-900-001 | - |
|
| 4 | Корпус электродвигателя | N000-005-412 | - |
|
| 5 | Рычаг | N000-005-413 | - |
|
| 6 | Кожух рычага | N000-005-414 | - |
|
| 7 | Уплотнитель рычага | N000-005-415 | - |
|
| 8 | Саморез 4,5х21 PH2 | UM02-900-015 | - |
|
| 9 | Скоба | N000-005-416 | - |
|
| 10 | Поплавок большой | N000-005-417 | - |
|
| 11 | Кожух поплавка | N000-005-418 | - |
|
| 12 | Переключатель режимов | N000-005-419 | - |
|
| 13 | Саморез ST3.9x13 | N000-010-419 | - |
|
| 14 | Рычаг | N000-005-420 | - |
|
| 15 | Поплавок маленький | N000-005-421 | - |
|
| 16 | Микровыключатель 16(6)A 250В | V000-003-373 | - |
|
| 17 | Кронштейн выключателя | N000-005-422 | - |
|
| 18 | Саморез 4x34 PH2 #F | UM02-000-039 | 101 |
|
| 19 | Корпус выключателя | N000-005-423 | - |
|
| 20 | Изолятор | N000-005-424 | - |
|
| 21 | Воротник шнура #F | U452-400-007 | - |
|
| 22 | Конденсатор 4мФ 450В CBB60 | V000-000-036 | - |
|
| 23 | Шайба прижима пласт. | U452-400-008 | - |
|
| 24 | Крышка двигателя верхняя | N000-000-613 | - |
|
| 24.1 | Уплотнитель провода | N000-000-614 | - |
|
| 24.2 | Шайба стопорная D4 | UM04-003-001 | 101 |
|
| 24.3 | Провод заземления | N000-000-616 | - |
|
| 24.4 | Клемма обжимная | N000-000-617 | - |
|
| 24.5 | Трубка термоусадочная | N000-000-618 | - |
|
| 24.6 | Шайба-гровер D4 | UM04-001-002 | 101 |
|
| 24.7 | Винт M4x10 | UM01-000-012 | 101 |
|
| 25 | Кольцо пружинное D31 | U365-150-038 | 101 |
|
| 26 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
| 27 | Ротор | N000-025-997 | - |
|
| 28 | Статор | N000-010-058 | - |
|
| 29 | Корпус насоса | N000-005-425 | - |
|
| 30 | Прокладка | N000-000-626 | - |
|
| 31 | Сальник D24xd12xh4.5 | N000-025-787 | - |
|
| 32 | Щит двигателя | N000-000-628 | - |
|
| 33 | Кольцо уплотнительное | N000-000-629 | - |
|
| 34 | Крышка двигателя нижняя | N000-000-630 | - |
|
| 35 | Уплотнение электродвигателя D92x5 | U452-400-014 | - |
|
| 36 | Прокладка регулировочная | N000-000-635 | - |
|
| 36 | Прокладка регулировочная | N000-000-634 | - |
|
| 37 | Крыльчатка насоса | N000-025-999 | - |
|
| 38 | Гайка M8 (автогровер) | UM05-001-003 | 101 |
|
| 39 | Корпус насоса, верхняя часть | N000-010-451 | - |
|
| 39.1 | Шарик стальной D6 | N000-010-109 | - |
|
| 40 | Кольцо уплотнительное | N000-010-453 | - |
|
| 41 | Патрубок D48x72x72 | U452-400-020 | - |
|
| 42 | Штуцер выходной D54x100 | U452-400-021 | - |
|
| 43 | Гайка переходная | N000-010-121 | - |
|
| 44 | Кольцо уплотнительное D126х3 | U452-400-025 | - |
|
| 45 | Основание | N000-005-426-2 | - |
|
| 46 | Саморез | N000-010-219 | - |
|
| 47 | Планка нижняя | N000-005-427-2 | - |
|
| 48 | Саморез | N000-010-179 | - |
|
| 49 | Колодка клеммная | N000-000-752 | - |
|
| 50 | Разъем | N000-000-643 | - |
|
| 50 | Разъем | N000-000-644 | - |
|
| 51 | Зажим | N000-000-645 | - |
|
| 52 | Хомут | N000-000-646 | - |
|
| 53 | Сальник D12 | N000-000-647 | - |
|
| 54 | Кольцо стопорное D11 разжимное | UM06-001-004 | 53 |
|
| 28.C | Двигатель переменного тока однофазный 400Вт | V000-001-038 | - |
|
