ЗУБР ПГ-610К, 1/2″, 610 Н·м, ударный пневматический гайковерт, Профессионал (64270)+M675
Профессиональный пневматический гайковерт. Компактные размеры (так называемый, ″мини″) позволяют работать в труднодоступных местах. Благодаря конструкции внутреннего механизма, инструмент развивает высокий крутящий момент без уменьшения рабочего ресурса
Преимущества
- Корпус из композитных материалов: высокая прочность при малом весе
- Компактный размер для работы в труднодоступных местах
- Высокий крутящий момент
- Долговечная конструкция
- Прочные материалы
- Ударный вал из легированной стали
- Пожаробезопасен: работа без образования искр
- 3-уровневая регулировка мощности закручивания
Использование
Для монтажа и демонтажа резьбовых соединений
| Частота вращения шпинделя, об/мин | 8000 |
| Тип патрона | Квадрат с фрикционным кольцом |
| Гарантия | 6 месяцев |
| Корпус | Композитный |
| Присоединительный квадрат, дюйм | 1/2 |
| Крутящий момент, Нм | 610 |
| Давление, бар | 6.3 |
| Расход воздуха, л/мин | 156 |
| Тип ударного механизма | Twin Hammer |
| Наличие удара | есть |
| Диаметр воздушного штуцера, дюйм | 1/4 |
| Вес, кг | 1.28 |
| Тип упаковки | коробка картонная |

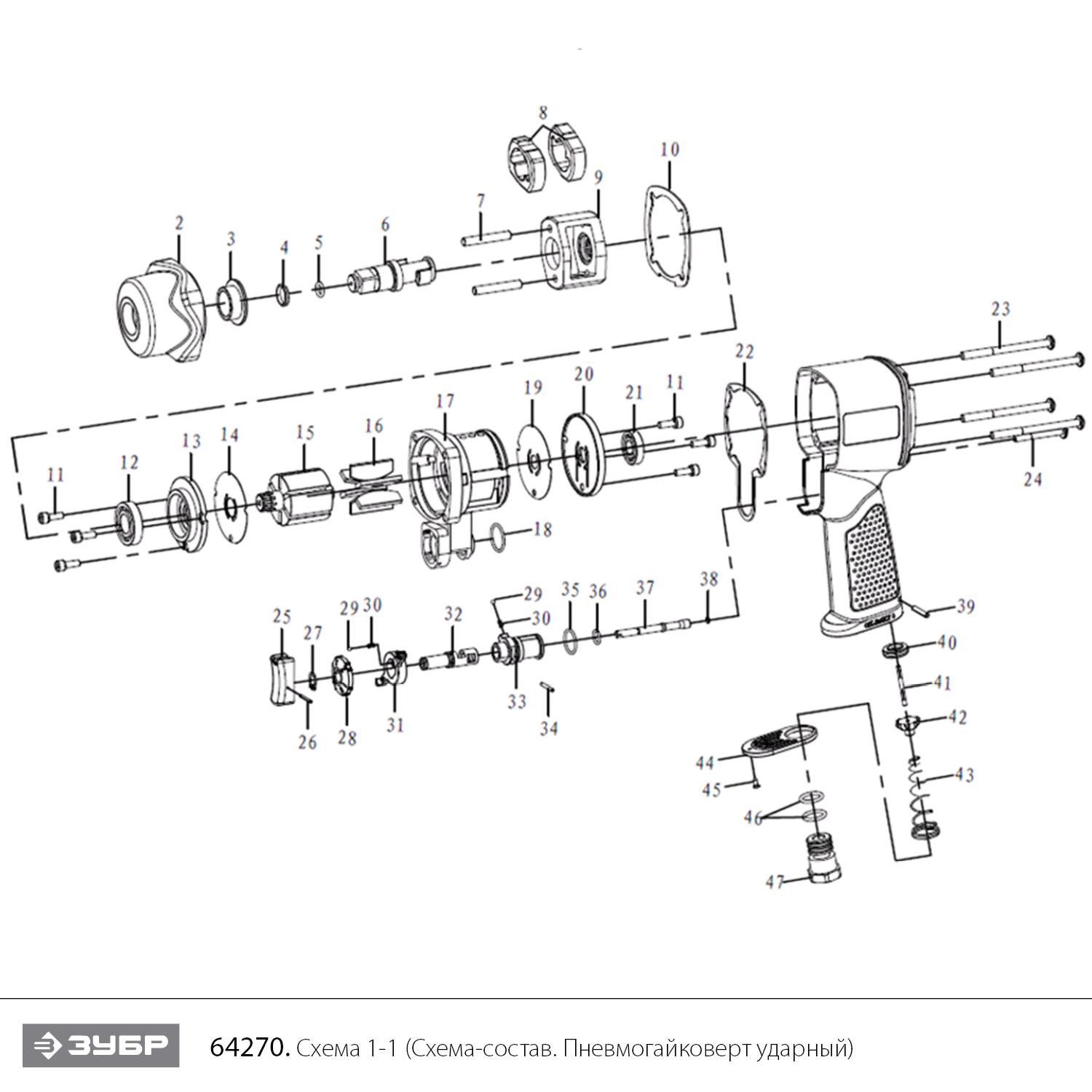

ЗУБР ПГ-610К, 1/2″, 610 Н·м, ударный пневматический гайковерт, Профессионал (64270)+M675 : схема сборки и запчасти
| № | Наименование | Артикул | |
|---|---|---|---|
| 1 | Корпус | N000-031-242 |
|
| 2 | Корпус ударного механизма | N000-031-243 |
|
| 3 | Втулка скольжения D18 | N000-031-244 |
|
| 4 | Стопор муфты D13.4 d11 h2.4 | N000-031-245 |
|
| 5 | Кольцо уплотнительное D11хd7х2 | N000-031-211 |
|
| 6 | Шпиндель 1/2" | N000-031-246 |
|
| 7 | Шпилька | N000-031-247 |
|
| 8 | Ударник | N000-031-248 |
|
| 9 | Держатель ударника | N000-031-249 |
|
| 10 | Прокладка h1.6 | N000-031-250 |
|
| 12 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS |
|
| 13 | Крышка торцовая передняя | N000-031-251 |
|
| 14 | Пластина металлическая D49.4 h0.5 | N000-031-252 |
|
| 15 | Ротор | N000-031-253 |
|
| 16 | Лопасть ротора L30.5 W12.0 h3.0 | N000-031-254 |
|
| 16 | Лопасть ротора (набор 6шт.) L30.5 W12.0 h3.0 | N000-031-254-C |
|
| 17 | Корпус воздушной камеры | N000-031-255 |
|
| 18 | Кольцо уплотнительное D19.5хd12х4.8 | N000-031-256 |
|
| 19 | Пластина металлическая D51.4 h0.6 | N000-031-257 |
|
| 20 | Крышка торцовая задняя | N000-031-258 |
|
| 21 | Подшипник шариковый 6900-2RS (22x10x6) | U009-690-0RS |
|
| 22 | Прокладка h1.0 | N000-031-259 |
|
| 25 | Курок | N000-031-260 |
|
| 26 | Штифт пружинный D1.7х14 | N000-031-261 |
|
| 27 | Кольцо стопорное D7.5 разжимное | N000-031-262 |
|
| 28 | Диск регулировки момента | N000-031-263 |
|
| 29 | Шарик стальной D2.5 | U207-710-048 |
|
| 30 | Пружина | N000-031-264 |
|
| 31 | Рычаг реверса | N000-031-265 |
|
| 32 | Клапан регулирующий | N000-031-266 |
|
| 33 | Корпус клапана регулирующего | N000-031-267 |
|
| 34 | Штифт пружинный D2х18 | N000-031-268 |
|
| 35 | Кольцо уплотнительное D16.5хd13.5х1.5 | N000-031-269 |
|
| 36 | Кольцо уплотнительное D10хd7х1.5 | N000-031-270 |
|
| 37 | Шток курка | N000-031-271 |
|
| 39 | Штифт пружинный D3х20 | N000-031-273 |
|
| 40 | Кольцо уплотнительное запорного клапана D17хd8.4хh5.3 | N000-031-332 |
|
| 40 | Кольцо уплотнительное D17хd8х5.3 | N000-031-274 |
|
| 41 | Шток клапана запорного | N000-031-275 |
|
| 42 | Клапан запорный | N000-031-276 |
|
| 43 | Пружина | N000-031-277 |
|
| 44 | Дефлектор выпускной | N000-031-278 |
|
| 46 | Кольцо уплотнительное D16.5хd12.5х2 | N000-031-279 |
|
| 47 | Штуцер воздушный с вн.резьбой 1/4" | N000-031-280 |
|
