ЗУБР 240 л/мин, 24 л, 1500 Вт, масляный компрессор (КПМ-240-24)
Производительные и надежные универсальные аппараты, которые помогут Вам во время работы в мастерской, Высокая производительность, возможность регулирования расхода воздуха и автоматический режим работы изделия позволяют работать без простоев. При правильной эксплуатации в соответствии с рекомендациями производителя ресурс данных компрессоров – не менее 2500 часов*. * на основании результатов испытаний лаборатории компании АО «ЗУБР ОВК»

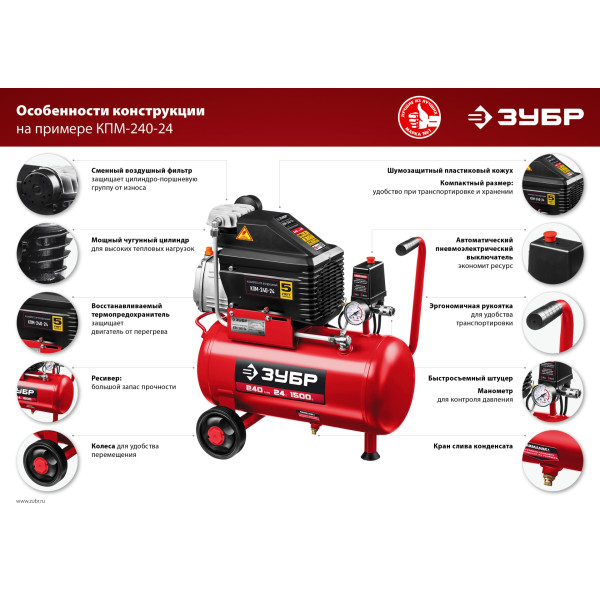

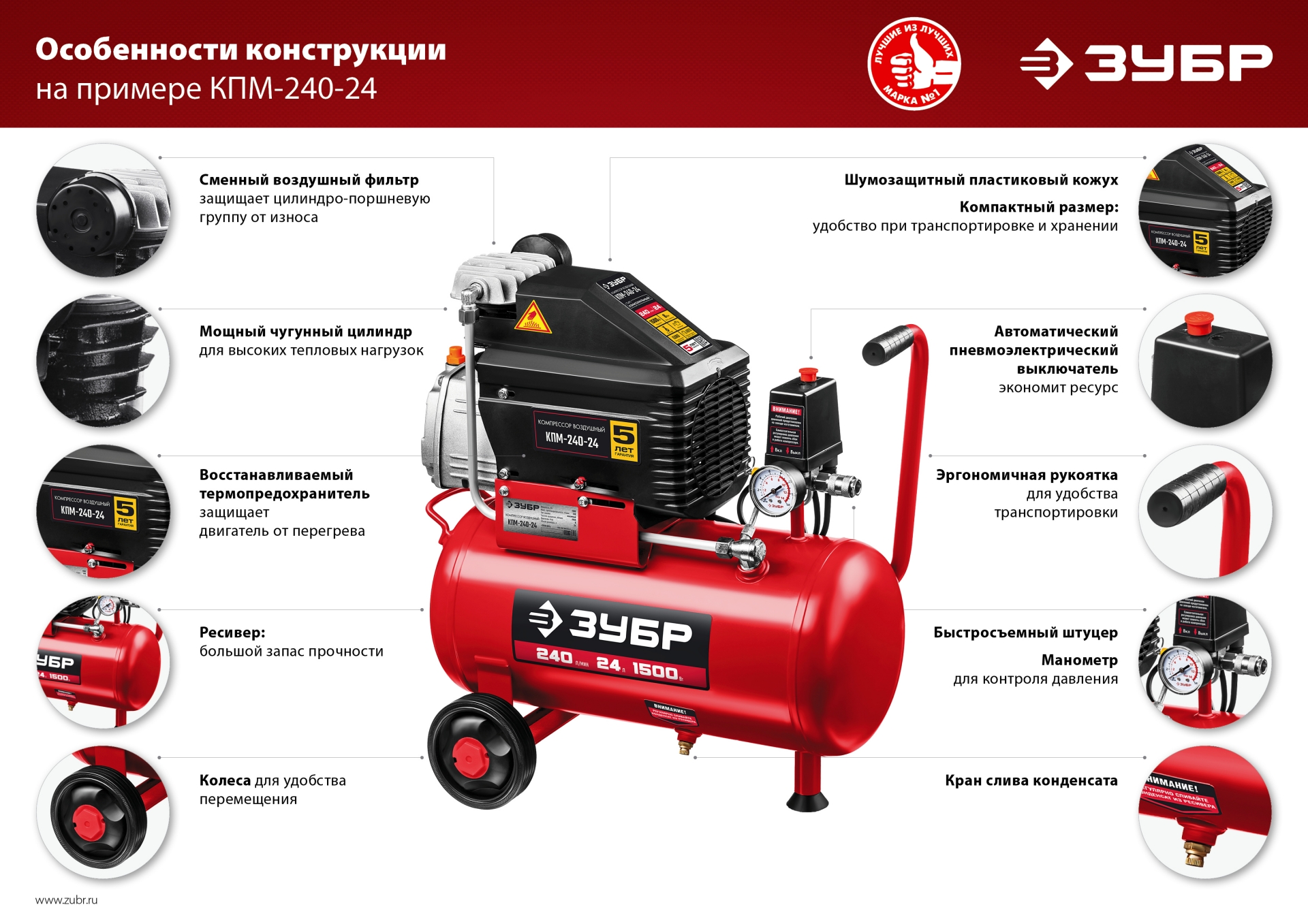

Преимущества
- Масляный тип смазки продлевает срок службы наиболее важной части изделия - цилиндро-поршневой группы
- Поршневой тип компрессора наиболее производителен среди другим типов
- Прямой привод упрощает конструкцию и увеличивает надежность
- Мощные чугунные цилиндры и алюминиевая головка
- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха
- Восстанавливаемый термопредохранитель
- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Быстросъемный штуцер обеспечивает удобное и быстрое подключение и отключение пневмоинструмента
- Контроль давления в ресивере и на выходе при помощи двух манометров
- Регулировка давления на выходе позволяет настраивать давление воздуха в зависимости от используемого пневмоинструмента
- Механический клапан сброса давления
- Шумозащитный пластиковый кожух
- Эргономичная ручка и колеса для удобства транспортировки
- Возможность подсоединения дополнительного ресивера или штуцера
Использование
Для накопления, хранения и подачи воздуха
| Габариты, см | 58х28х62 |
| Масса изделия, кг | 20 |
| Масса в упаковке, кг | 22 |
| Гарантия | 60 |
| Мощность, Вт | 1500 |
| Термопредохранитель | есть |
| Напряжение, В/Гц | 220±10% /50 |
| Тип компрессора | поршневой |
| Тип смазки | масляный |
| Тип привода | прямой |
| Частота вращения, об/мин | 2850 |
| Макс производительность, л/мин | 240 |
| Мак. давление, Атм | 8 |
| Объем ресивера, л | 24 |
| Набор пневмоинструментов | нет |
| Кол-во выходов, шт | 1 |
| Тип соединения | быстросъемный |
| Тип упаковки | коробка картонная |
ЗУБР 240 л/мин, 24 л, 1500 Вт, масляный компрессор (КПМ-240-24) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M6х55 | N000-031-724 | - |
|
| 2 | Головка цилиндра | N000-031-723 | 888 |
|
| 3 | Фильтр воздушный каркасный D66х54 | N000-031-725 | 93 |
|
| 4 | Прокладка головки блока цилиндра | N000-031-726 | 48 |
|
| 5 | Диск клапанов | N000-031-727 | 389 |
|
| 6 | Пластина клапанная 47x10 мм | N000-031-729 | 303 |
|
| 7 | Прокладка алюминиевая | N000-031-728 | 53 |
|
| 8 | Прокладка диска клапанов | N000-031-730 | 48 |
|
| 9 | Цилиндр | N000-031-767 | 812 |
|
| 10 | Болт M8x25 | N000-020-590 | - |
|
| 11 | Прокладка цилиндра | N000-031-732 | 95 |
|
| 12 | Кольца поршневые и маслосъемные D42 (набор 3 шт) | N000-031-769 | 260 |
|
| 13 | Поршень | N000-031-770 | 337 |
|
| 14 | Палец поршневой D12х34.5 | N000-031-771 | 66 |
|
| 15 | Кольцо стопорное D13 | N000-027-676 | - |
|
| 16 | Крышка заливки масла | N000-031-772 | - |
|
| 17 | Болт M6x16 | N000-009-932 | - |
|
| 18 | Крышка картера | N000-031-773 | 461 |
|
| 19 | Прокладка сливной пробки | N000-031-774 | 26 |
|
| 20 | Пробка сливная | N000-031-775 | 135 |
|
| 21 | Кольцо уплотнительное D16х1.8 | N000-031-776 | - |
|
| 22 | Прокладка резиновая | N000-031-777 | 71 |
|
| 23 | Шатун D20хd12х85 | N000-031-778 | 262 |
|
| 24 | Винт M8х22 (Левая резьба) Hex | N000-031-779 | 124 |
|
| 25 | Кривошип | N000-031-780 | 728 |
|
| 26 | Картер коленвала | N000-031-738 | - |
|
| 27 | Кольцо уплотнительное D40хD20х7 | N000-031-781 | 66 |
|
| 28 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 888 |
|
| 29 | Статор АД | N000-031-782 | 3 141 |
|
| 30 | Ротор АД | N000-031-783 | 2 102 |
|
| 31 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 33 | Крышка двигателя задняя | N000-031-742 | 549 |
|
| 35 | Крыльчатка D50 | N000-031-743 | 96 |
|
| 37 | Патрубок угловой 3/8х3/8 | N000-018-916 | 124 |
|
| 38 | Кожух защитный | N000-031-757 | 368 |
|
| 39 | Шайба пружинная D8 | N000-018-463 | - |
|
| 40 | Шайба-гровер D8 | N000-018-202 | - |
|
| 41 | Конденсатор 22UF/450V | V000-007-576 | - |
|
| 42 | Рессивер 24л | N000-031-784 | - |
|
| 43 | Клапан обратный | N000-031-753 | 558 |
|
| 44 | Труба выходная | N000-031-761 | 36 |
|
| 45 | Болт M5X14 | N000-026-230 | - |
|
| 46 | Труба выпускная | N000-031-750 | 45 |
|
| 47 | Реле давления 6-8bar 4 hole 1/4 | N000-031-756 | 960 |
|
| 48 | Коннектор R1/4 | N000-031-754 | 62 |
|
| 50 | Муфта быстроразъемная 1/4" | N000-031-752 | 452 |
|
| 53 | Гайка М10 | N000-008-543 | - |
|
| 54 | Манометр 14bar (D53 1/4" папа резьба сзади) | N000-031-755 | 397 |
|
| 55 | Клапан предохранительный | N000-031-751 | 181 |
|
| 56 | Кран слива конденсата | N000-031-749 | 232 |
|
| 57 | Ножка | N000-031-762 | - |
|
| 58 | Колпак колеса | N000-031-763 | - |
|
| 59 | Штифт колеса | N000-031-764 | - |
|
| 60 | Колесо пластиковое D118хd12х29(44) | N000-031-765 | 183 |
|
| 61 | Ось | N000-031-766 | - |
|
