ЗУБР 530 л/мин, 100 л, 3000 Вт, ременной масляный компрессор, Профессионал (КПМ-530-100)
Предназначен для длительной интенсивной эксплуатации. Является оптимальным выбором на производстве или в строительстве, может использоваться с широким спектром пневматического инструмента и аксессуаров. Высокая производительность, возможность подключения двух инструментов, раздельно регулировать расход воздуха через каждый и автоматический режим работы изделия позволяют работать без компромиссов, простоев и ручных переключений.

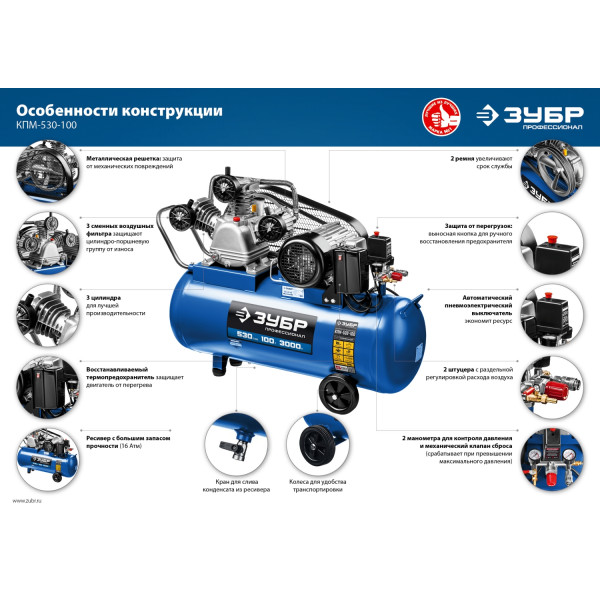

Преимущества
- Ременной привод увеличивает срок службы за счет повышения
- износоустойчивости деталей компрессора:
- меньшее число оборотов по сравнению с прямым приводом
- сглаживает пиковые нагрузки на двигатель
- лучшее охлаждение двигателя, т.к. не поступает тепло от компрессора
- три мощных чугунных цилиндра и алюминиевая головка - Поршневой тип компрессора наиболее производителен среди другим типов
- Масляный тип смазки продлевает срок службы наиболее важной части изделия цилиндро-поршневой группы
- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха
- Защита от перегрузок
- Восстанавливаемый термопредохранитель
- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Два типа штуцеров «елочка» и быстросъемник ¼″ для подключения рабочего инструмента делают изделие универсальным
- Возможность замены штуцера «елочка» на любой другой штуцер с внутренней резьбой ½″
- Контроль давления в ресивере и на выходе при помощи двух манометров
- Раздельная регулировка расхода воздуха через каждый штуцер позволяет настраивать и контролировать независимую работу двумя подключенными инструментам
- Механический предохранитель клапан высокого давления
- Шумозащитный пластиковый кожух
- Эргономичная ручка и колеса для удобства транспортировки
- Возможность подсоединения дополнительного ресивера или штуцера
Использование
Для накопления, хранения и подачи воздуха
Габариты, см | 104х40х80 |
Масса изделия, кг | 84 |
Масса в упаковке, кг | 94 |
Гарантия | 60 |
Мощность, Вт | 3000 |
Термопредохранитель | есть |
Напряжение, В/Гц | 380 /50 |
Тип компрессора | поршневой |
Тип смазки | масляный |
Тип привода | ременной |
Частота вращения, об/мин | 1100 |
Макс производительность, л/мин | 530 |
Мак. давление, Атм | 10 |
Объем ресивера, л | 100 |
Набор пневмоинструментов | нет |
Кол-во выходов, шт | 2 |
Тип соединения | Рапид (EURO) 1/4″ / «ёлочка» 8мм |
Тип упаковки | бокс деревянный |
ЗУБР 530 л/мин, 100 л, 3000 Вт, ременной масляный компрессор, Профессионал (КПМ-530-100) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Болт M8х30 специальный с фланцем | N000-031-797 | - |
|
2 | Шайба пружинная D8 | N000-018-463 | - |
|
4 | Пробка-сапун D17х38 M12х1 | N000-031-798 | 66 |
|
5 | Шкив ведомый D265хd24хh35(62) | N000-031-799 | 2 437 |
|
7 | Опора подшипника | N000-031-800 | 1 029 |
|
8 | Прокладка подшипника | N000-031-801 | 51 |
|
9 | Кольцо уплотнительное | N000-031-802 | 66 |
|
10 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4RS | 452 |
|
11 | Вал коленчатый | N000-031-803 | 1 957 |
|
12 | Подшипник шариковый 6205-2RS (52х25х15) JT | U009-620-5RS | 676 |
|
13 | Картер | N000-031-804 | 4 128 |
|
14 | Пробка сливная 1/8 | N000-031-805 | 48 |
|
15 | Пробка уровня масла 1/2 | N000-031-806 | 124 |
|
16 | Фильтр масляный | N000-031-807 | 43 |
|
17 | Шатун D30хd14.5х108 | N000-031-808 | 377 |
|
18 | Поршень D65 | N000-031-809 | 482 |
|
19 | Кольца поршневые и маслосъемные D65 (набор 3 шт) | N000-031-810 | 305 |
|
20 | Палец поршневой D14.5х57 | N000-031-811 | 112 |
|
21 | Стопорное кольцо пальца поршня | N000-031-812 | 26 |
|
22 | Прокладка цилиндра | N000-031-813 | 105 |
|
23 | Цилиндр | N000-031-814 | 1 553 |
|
24 | Прокладка диска клапанов D86хd66 | N000-031-815 | 105 |
|
25 | Диск клапанов | N000-031-816 | 729 |
|
26 | Прокладка клапана внутренняя | N000-031-817 | 124 |
|
27 | Пластина клапанная 57x11 мм | N000-031-818 | 32 |
|
28 | Прокладка крышки цилиндра D86хd69 | N000-031-819 | 105 |
|
29 | Крышка цилиндра | N000-031-820 | 1 184 |
|
30 | Фильтр воздушный в сборе | N000-031-821 | 245 |
|
31 | Шайба D4 | N000-018-819 | - |
|
33 | Крышка M6х45 | N000-031-822 | - |
|
35 | Штуцер тип-T | N000-031-823 | 302 |
|
36 | Трубка радиатор D12х230 | N000-031-824 | 407 |
|
37 | Штуцер тип-T | N000-031-825 | 302 |
|
38 | Штуцер угловой | N000-031-826 | 274 |
|
39 | Гайка выпускного патрубка 3/4-16 | N000-031-827 | - |
|
40 | Трубка радиатор D12х480 | N000-031-828 | 716 |
|
41 | Коннектор 1/8 | N000-031-829 | 116 |
|
42 | Клапан обратный 1/2х3/4 | N000-031-830 | 590 |
|
43 | Электродвигатель асинхронный в сборе 380В 3кВт | V000-001-706 | - |
|
43.1 | Реле тепловое | N000-031-831 | 387 |
|
43.2 | Кожух защитный крыльчатки электродвигателя | U353-200-004 | 96 |
|
44 | Шкив ведущий D88хd28хh33 | N000-031-832 | 933 |
|
45 | Ключ 8х30 | N000-031-833 | - |
|
46 | Ремень клиновой A-1219 Li | N000-019-205 | 329 |
|
47 | Цепочка | N000-022-217 | - |
|
48 | Кожух ремня | N000-031-835 | 1 939 |
|
49 | Реле давления 6-8bar 1 hole 1/4 | N000-031-836 | 960 |
|
51 | Манометр 16bar (D40 1/8" папа резьба сзади) | N000-031-837 | 490 |
|
52 | Коннектор мульти | N000-031-838 | 1 010 |
|
53 | Муфта быстроразъемная 1/4" | N000-031-752 | 452 |
|
54 | Кран шаровый | N000-031-839 | 437 |
|
55 | Клапан предохранительный | N000-031-840 | 241 |
|
56 | Труба выходная | N000-031-841 | 136 |
|
57 | Труба выходная под гайку M10х1 | N000-031-842 | - |
|
58 | Статор АД в сборе с корпусом | N000-031-886 | 15 987 |
|
59 | Рессивер 100л | N000-031-843 | - |
|
60 | Контактор CJX2 1210 с корпусом в сборе | N000-031-844 | 4 348 |
|
61 | Короб | N000-031-845 | - |
|
63 | Болт M8x10 | N000-008-966 | - |
|
64 | Ручка | N000-031-846 | 201 |
|
65 | Гайка М10 | N000-027-620 | - |
|
66 | Шайба D10 пружинная | N000-010-361 | - |
|
67 | Шайба D10 | N000-013-715 | - |
|
68 | Втулка D20х13х14 | N000-031-847 | 48 |
|
69 | Колесо 6" | N000-031-848 | 373 |
|
70 | Болт D12х47хM10х16 специальный | N000-031-849 | 72 |
|
71 | Кран слива конденсата | N000-031-749 | 232 |
|
73 | Шайба D8 | N000-013-782 | - |
|
74 | Ножка | N000-031-795 | - |
|
