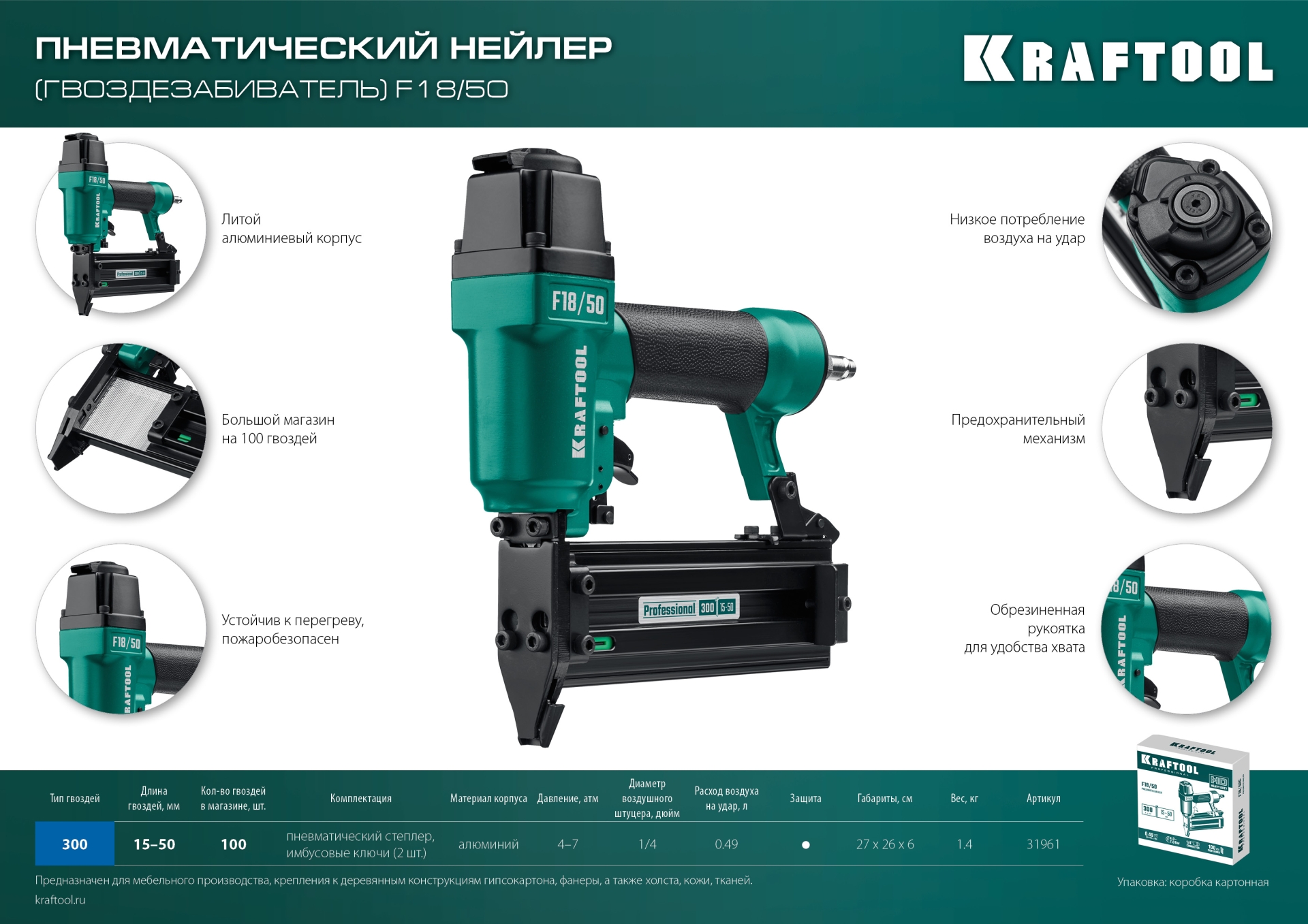

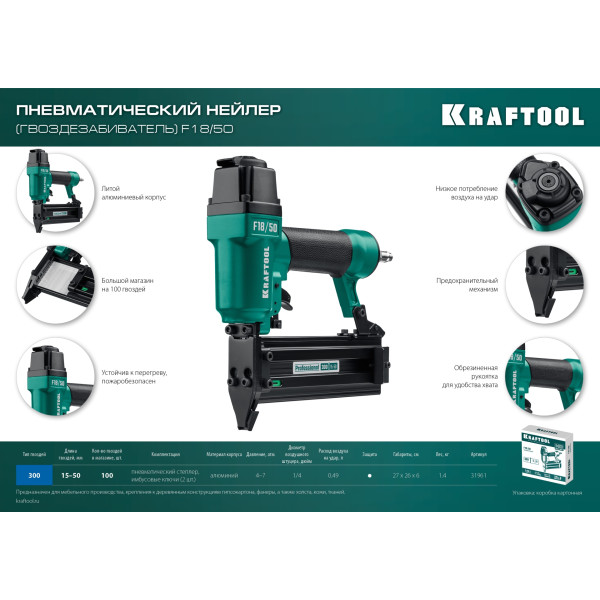

KRAFTOOL F18/50, пневматический нейлер для гвоздей 18Ga тип 300 (15-50 мм), (31961)
Профессиональный пневматический гвоздезабиватель. Произведен из высококачественных материалов, позволяет быстро и эффективно выполнить свою работу.
Преимущества
- Литой алюминиевый корпус
- Обрезиненная рукоятка для удобства хвата
- Простота в использовании
- Большой магазин на 100 гвоздей
- Устойчив к перегреву, пожаробезопасен
- Низкое потребление воздуха на удар
Использование
Для мебельного производства, крепления к деревянным конструкциям гипсокартона, фанеры, а также холста, кожи, тканей.
| Гарантия | 6 |
| Давление, Атм | 6.9 |
| Корпус | Алюминиевый |
| Диаметр воздушного штуцера, дюйм | 1/4 |
| Вес, кг | 1.4 |
| Тип соединения | рапид |
| Количество гвоздей в магазине, шт | 100 |
| Тип гвоздей | 300 |
| Применяемый тип расходных материалов | Гвозди тип 300 (20-50 мм) |
| Длина гвоздей, мм | 20-50 |
| Расходные материалы | гвозди (штифты) |
| Расход воздуха на удар, л/мин | 0.49 |
| Тип упаковки | коробка картонная |
KRAFTOOL F18/50, пневматический нейлер для гвоздей 18Ga тип 300 (15-50 мм), (31961) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка торцовая | N000-044-511 | - |
|
| 2 | Защелка магазина | N000-044-512 | - |
|
| 3 | Кронштейн | N000-044-513 | - |
|
| 4 | Стержень | N000-044-514 | - |
|
| 5 | Пружина | N000-044-515 | - |
|
| 6 | Пружина | N000-044-516 | - |
|
| 7 | Заглушка системы выпуска воздуха | N000-044-517 | - |
|
| 8 | Крышка магазина | N000-044-518 | - |
|
| 9 | Магазин | N000-044-519 | - |
|
| 10 | Направляющая с поршнем в сборе (EV18.26.52) | N000-044-520 | - |
|
| 11 | Пластина | N000-044-521 | - |
|
| 12 | Крышка | N000-044-522 | - |
|
| 13 | Фиксатор магазина | N000-044-523 | - |
|
| 14 | Штифт толкателя | N000-044-524 | - |
|
| 15 | Пружина толкателя | N000-044-525 | - |
|
| 16 | Толкатель | N000-044-526 | - |
|
| 17 | Пластина стопорная | N000-044-527 | - |
|
| 19 | Пластина | N000-044-528 | - |
|
| 20 | Корпус | N000-044-529 | - |
|
| 21 | Голова поршня | N000-044-530 | - |
|
| 22 | Пружина | N000-044-531 | - |
|
| 23 | Стопор поршня | N000-044-532 | - |
|
| 24 | Прокладка | N000-044-533 | - |
|
| 25 | Втулка | N000-044-534 | - |
|
| 27 | Цилиндр | N000-044-535 | - |
|
| 28 | Штифт | N000-044-536 | - |
|
| 29 | Амортизатор | N000-044-537 | - |
|
| 30 | Насадка | N000-044-538 | - |
|
| 31 | Стопор поршня | N000-044-539 | - |
|
| 32 | Стопор поршня | N000-044-540 | - |
|
| 33 | Предохранитель | N000-044-541 | - |
|
| 34 | Штифт | N000-044-542 | - |
|
| 35 | Крышка цилиндра | N000-044-543 | - |
|
| 36 | Кольцо уплотнительное | N000-044-544 | - |
|
| 37 | Болт с плоской головкой | N000-044-545 | - |
|
| 45 | Штифт пружинный | N000-044-546 | - |
|
| 46 | Штифт пружинный | N000-044-547 | - |
|
| 47 | Кольцо уплотнительное | N000-044-548 | - |
|
| 48 | Кольцо уплотнительное | N000-044-549 | - |
|
| 49 | Кольцо уплотнительное | N000-044-550 | - |
|
| 50 | Кольцо уплотнительное | N000-044-551 | - |
|
| 51 | Кольцо уплотнительное | N000-044-552 | - |
|
| 53 | Кольцо уплотнительное | N000-044-553 | - |
|
| 54 | Кольцо уплотнительное | N000-044-554 | - |
|
| 55 | Кольцо уплотнительное | N000-044-555 | - |
|
| 56 | Кольцо уплотнительное | N000-044-556 | - |
|
| 57 | Кольцо уплотнительное | N000-044-557 | - |
|
| 58 | Штифт | N000-044-558 | - |
|
| 59 | Распорка | N000-044-559 | - |
|
| 60 | Курок | N000-044-560 | - |
|
| 61 | Рычаг | N000-044-561 | - |
|
| 62 | Предохранитель | N000-044-562 | - |
|
| 63 | Вал | N000-044-563 | - |
|
| 64 | Курок в сборе (EV45.60.61 | N000-044-564 | - |
|
| 65 | Пружина | N000-044-565 | - |
|
| 66 | Механизм пусковой в сборе (EV68.48) | N000-044-566 | - |
|
| 67 | Пружина | N000-044-567 | - |
|
| 68 | Шток пускового механизма | N000-044-568 | - |
|
| 69 | Сальник | N000-044-569 | - |
|
| 70 | Направляющая штока | N000-044-570 | - |
|
| 71 | Клапан | N000-044-571 | - |
|
| 72 | Кольцо стопорное Е-образное | N000-044-572 | - |
|
| 73 | Кольцо стопорное Е-образное | N000-044-573 | - |
|
| 74 | Пружина | N000-044-574 | - |
|
| 75 | Пружина | N000-044-575 | - |
|
