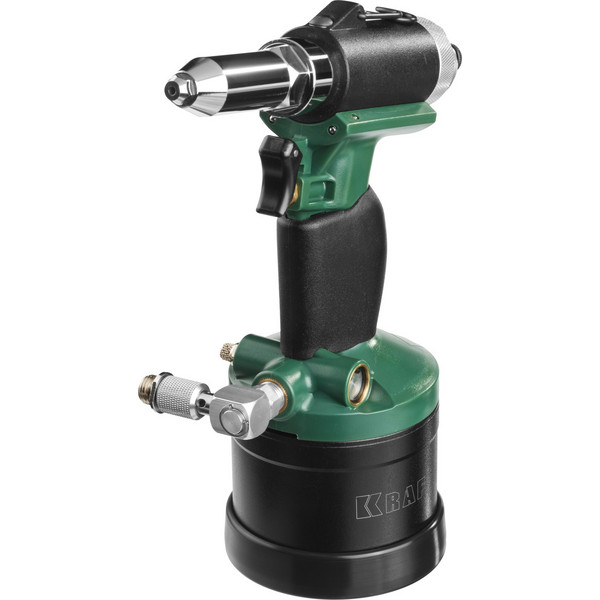

KRAFTOOL ARC-48, 2.4 - 4.8 мм, пневматический заклепочник Vacuum-Lock (31188)
Пневматический заклепочник Kraftoo- инструмент высочайшего качества, предназначенный для профессионалов. Корпус из композитных материалов, легкий и ударопрочный - выдерживает падение с 1.5 м. Система удержания заклепок - заклепки не выпадают при перевороте. Контейнер для сбора отработки.
Преимущества
- Возможность работы в неотапливаемых и холодных помещениях, во взрывоопасных, пыльных и влажных средах. Особая конструкция практически исключает перерывы в работе.
Использование
Предназначен для создания неразъемных соединений из различных материалов и профилей с высокой скоростью, надежностью и качеством. Для заклёпок: из алюминия, стали, нерж. стали.
Параметры товара
| Гарантия | 12 |
| Тип заклепок, мм | 2.4-4,8 |
| Тип заклепочника | пневматический |
| Количество губок, шт | 3 |
| Контейнер для отработанных заклепок | да |
| Материал губок | инструментальная сталь |
| Рукоятка | обрезиненная |
| Материал заклепок | алюминий, сталь, нерж.сталь |
KRAFTOOL ARC-48, 2.4 - 4.8 мм, пневматический заклепочник Vacuum-Lock (31188) : схема сборки и запчасти
| № | Наименование | Артикул | |
|---|---|---|---|
| 1 | Крышка цилиндра задняя | N000-040-899 |
шт.
|
| 2 | Кольцо резиновое внешнее | N000-040-900 |
шт.
|
| 3 | Корпус цилиндрический | N000-040-901 |
шт.
|
| 4 | Кольцо уплотнительное | N000-040-902 |
шт.
|
| 5 | Шайба аварийная | N000-040-903 |
шт.
|
| 6 | Шайба | N000-040-904 |
шт.
|
| 7 | Поршень | N000-040-905 |
шт.
|
| 8 | Кольцо уплотнительное | N000-040-906 |
шт.
|
| 9 | Кольцо уплотнительное | N000-040-907 |
шт.
|
| 10 | Кольцо уплотнительное | N000-040-908 |
шт.
|
| 11 | Кольцо уплотнительное | N000-040-909 |
шт.
|
| 12 | Трубка | N000-040-910 |
шт.
|
| 13 | Стержень | N000-040-911 |
шт.
|
| 14 | Гайка | N000-040-912 |
шт.
|
| 15 | Сальник | N000-040-913 |
шт.
|
| 16 | Кольцо уплотнительное | N000-040-914 |
шт.
|
| 17 | Уплотнение | N000-040-915 |
шт.
|
| 18 | Глушитель | N000-040-916 |
шт.
|
| 19 | Накладка | N000-040-917 |
шт.
|
| 20 | Кольцо уплотнительное | N000-040-918 |
шт.
|
| 21 | Кожух сетчатый | N000-040-919 |
шт.
|
| 22 | Пружина | N000-040-920 |
шт.
|
| 23 | Клапан | N000-040-921 |
шт.
|
| 24 | Накладка клапана | N000-040-922 |
шт.
|
| 25 | Кольцо стопорное | N000-040-923 |
шт.
|
| 26 | Поршень задвижки | N000-040-924 |
шт.
|
| 27 | Корпус рукоятки | N000-040-925 |
шт.
|
| 28 | Кольцо уплотнительное | N000-040-926 |
шт.
|
| 29 | Вставка пускового устройства | N000-040-927 |
шт.
|
| 30 | Головка пускового устройства | N000-040-928 |
шт.
|
| 31 | Курок | N000-040-929 |
шт.
|
| 32 | Штифт пружинный | N000-040-930 |
шт.
|
| 33 | Кольцо уплотнительное | N000-040-931 |
шт.
|
| 34 | Кольцо уплотнительное | N000-040-932 |
шт.
|
| 35 | Насадка 2.4 мм | N000-040-933 |
шт.
|
| 36 | Корпус носовой части | N000-040-934 |
шт.
|
| 37 | Кожух губок | N000-040-935 |
шт.
|
| 38 | Губки (набор 3 шт.) | N000-040-936 |
шт.
|
| 39 | Толкатель губок | N000-040-937 |
шт.
|
| 40 | Корпус губок задняя часть | N000-040-938 |
шт.
|
| 41 | Пружина | N000-040-939 |
шт.
|
| 42 | Кольцо уплотнительное | N000-040-940 |
шт.
|
| 43 | Кожух прокладок | N000-040-941 |
шт.
|
| 44 | Шайба стопорная | N000-040-942 |
шт.
|
| 45 | Сальник | N000-040-943 |
шт.
|
| 46 | Кольцо уплотнительное | N000-040-944 |
шт.
|
| 47 | Прокладка | N000-040-945 |
шт.
|
| 48 | Винт Hex | N000-040-946 |
шт.
|
| 49 | Петля подвесная | N000-040-947 |
шт.
|
| 50 | Кольцо уплотнительное | N000-040-948 |
шт.
|
| 51 | Корпус верхняя часть | N000-040-949 |
шт.
|
| 52 | Шток поршневой | N000-040-950 |
шт.
|
| 53 | Пружина | N000-040-951 |
шт.
|
| 54 | Сальник | N000-040-952 |
шт.
|
| 55 | Затвор лопастной | N000-040-953 |
шт.
|
| 56 | Контейнер | N000-040-954 |
шт.
|
| 57 | Кольцо уплотнительное | N000-040-955 |
шт.
|
| 58 | Крышка контейнера | N000-040-956 |
шт.
|
| 59 | Ключ гаечный | N000-040-957 |
шт.
|
| 60 | Ключ-калибр | N000-040-958 |
шт.
|
| 61 | Шприц | N000-040-959 |
шт.
|
| 62 | Клапан | N000-040-960 |
шт.
|
| 63 | Кольцо уплотнительное | N000-040-961 |
шт.
|
| 64 | Кольцо уплотнительное | N000-040-962 |
шт.
|
| 65 | Подушечка | N000-040-963 |
шт.
|
| 66 | Кольцо уплотнительное | N000-040-964 |
шт.
|
| 67 | Прокладка звукоизолирующая | N000-040-965 |
шт.
|
| 68 | Насадка 3.2 мм | N000-040-966 |
шт.
|
| 69 | Насадка 4.0 мм | N000-040-967 |
шт.
|
| 70 | Насадка 4.8 мм | N000-040-968 |
шт.
|
| 71 | KRAFTOOL ремонтный комплект для арт. 31188 (31188-RK) | 31188-RK |
шт.
|
