ЗУБР 1200 Вт, инверторный генератор, Профессионал (ЗИГ-1200)
ДЛЯ КЕМПИНГА Компактный инверторный генератор мощностью 1.2 кВт. Отличный спутник в походе, на рыбалке, на отдыхе. Обеспечит питание и зарядку жизненно важных приборов. Идеальное качество вырабатываемого тока позволяет использовать станцию для питания любых электронных устройств без стабилизатора. Дополнительный выход на 12 В дает возможность подзарядки аккумуляторов.
Преимущества
- Специальный экономичный режим
- Компактность и небольшой вес расширяют возможности его применения
- Защита при низком уровне масла
- Четырехтактный двигатель с раздельными системами питания и смазки
- Встроенная электронная защита цепей принудительно отключает станцию в случае короткого замыкания или превышения допустимой нагрузки
- Низкий уровень шума благодаря закрытому корпусу и шумоизолирующим панелям
- Кабель с клеммами для зарядки батарей в комплекте
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | бензиновый 4-тактный, с воздушным охлаждением |
| Габариты, см | 52.5x29.5x44 |
| Масса изделия, кг | 19 |
| Гарантия | 60 |
| Тип генератора | бензиновый инверторный, однофазный, постоянные магниты |
| Номинальная мощность, Вт | 1000 |
| Макс. мощность, Вт | 1200 |
| Номинальное вырабатываемое напряжение, В | 220 / 12 |
| Мощность двигателя, л.с. | 3.2 |
| Емкость топливного бака, л | 3.6 |
| Объем заправки масла, л | 0.6 |
| Стартер | ручной |
| Вид топлива | бензин Аи92 |
| Контроль напряжения | инверторный |
| Датчик уровня масла | есть |
| Индикатор уровня топлива | нет |
| Поддержание напряжения (avr) | нет |
| Альтернатор | синхронный |
| Электронная защита | есть |
| Масса в упаковке | 21 |
| Норма расхода топлива, л/маш.-час | 0.84 |
| Эл. выходы 12В/220В/380В, шт | 1/1/0 |
| Объем двигателя, см³ | 72 |
| Тип упаковки | коробка картонная |

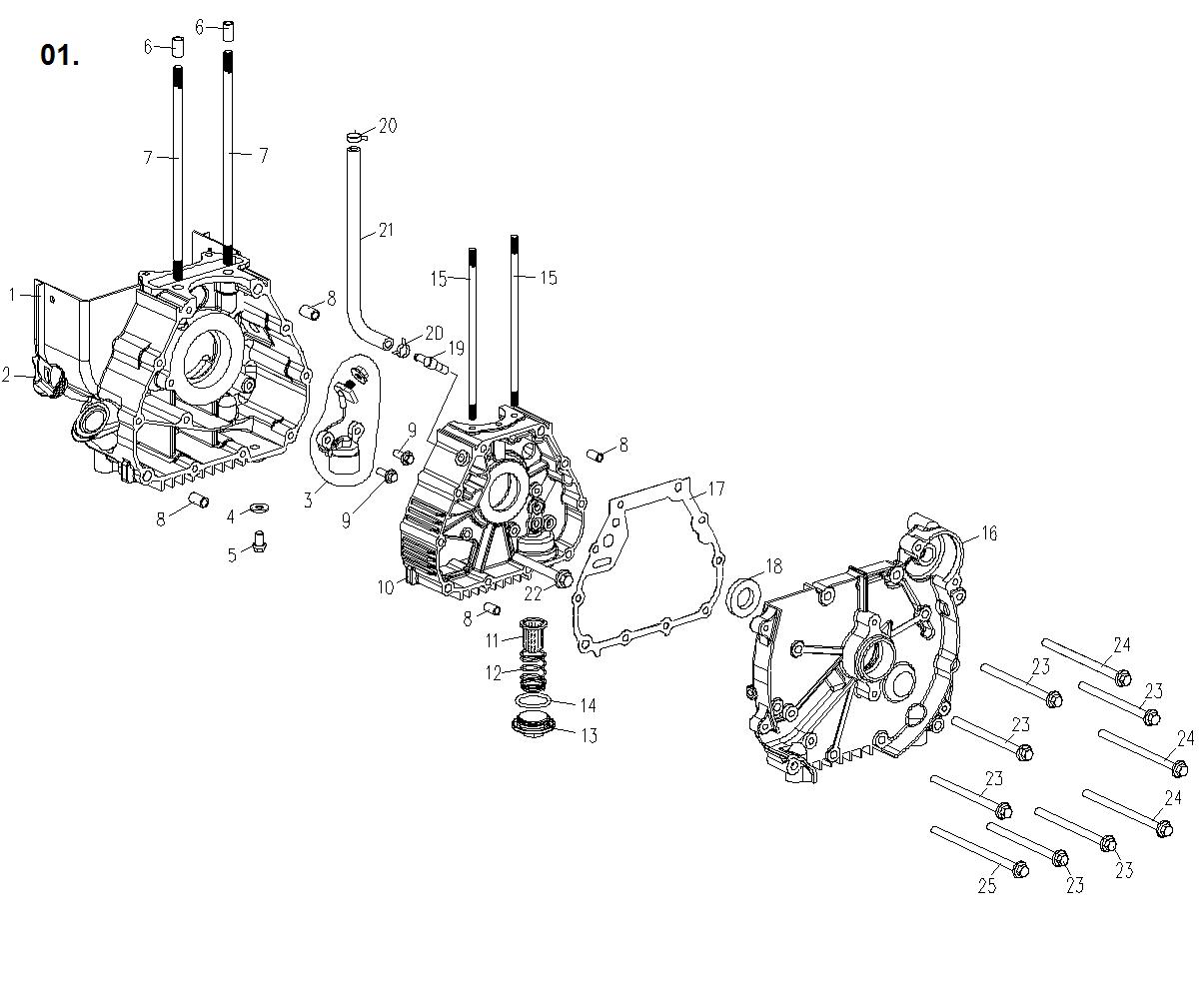

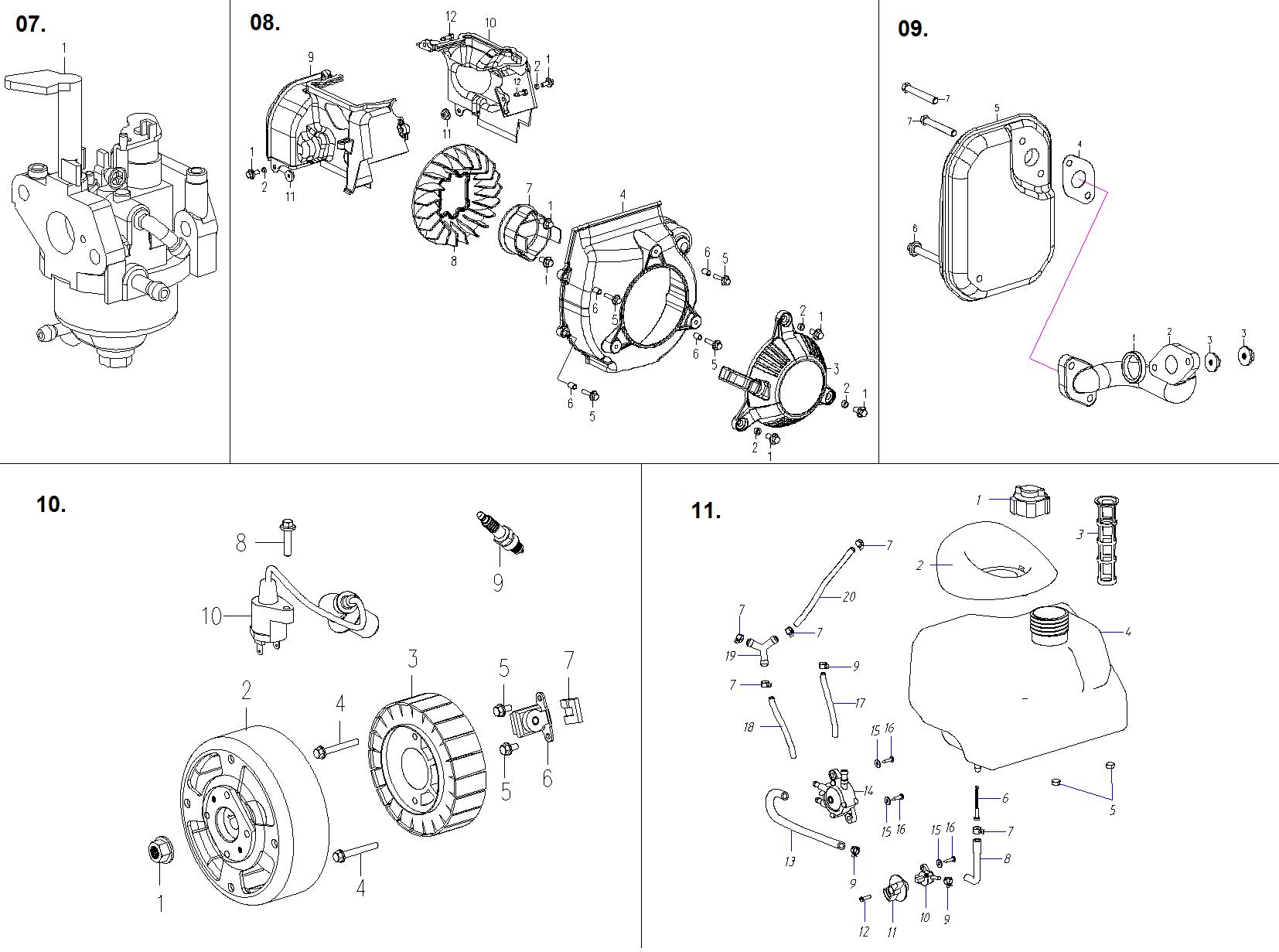

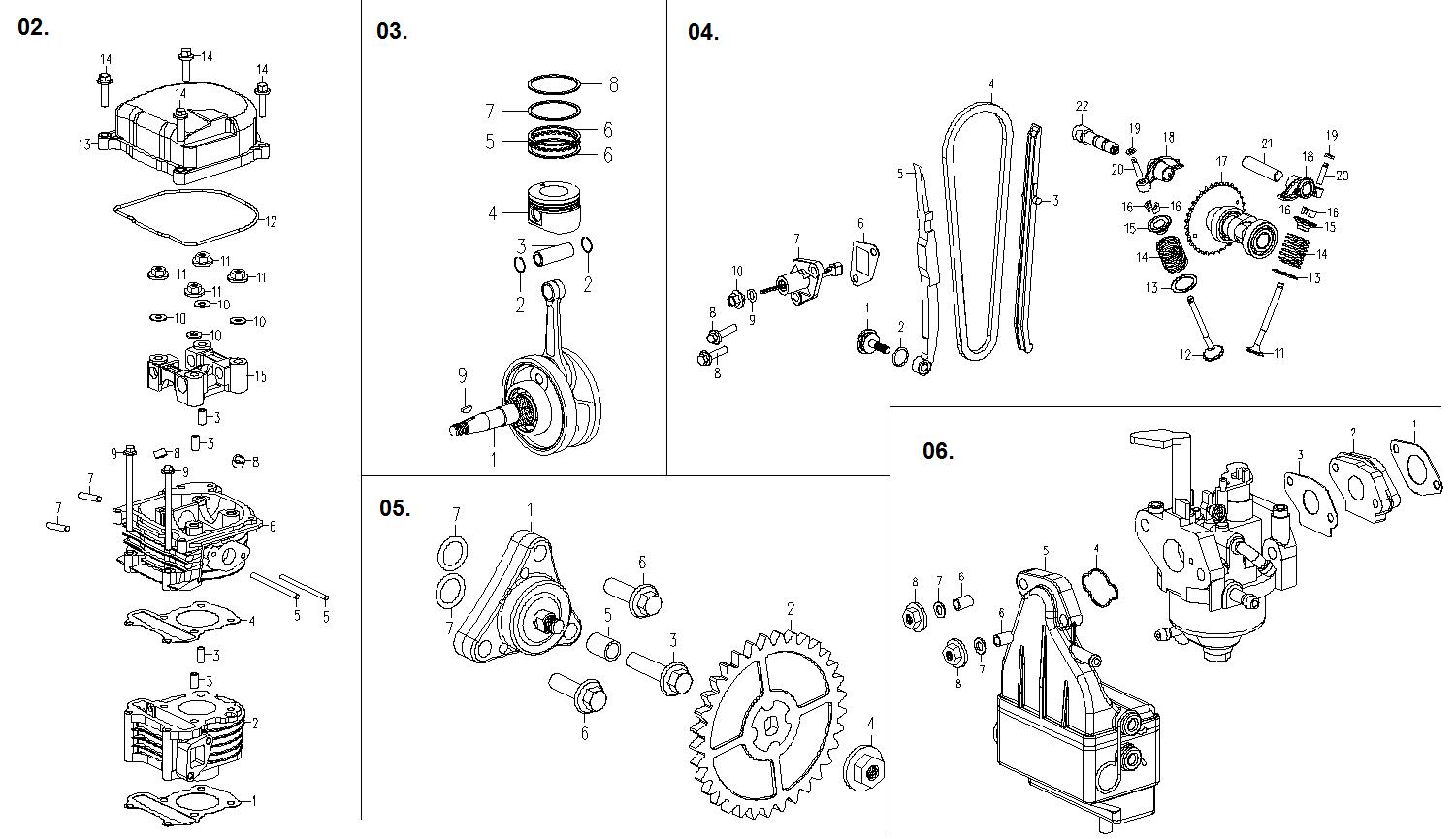

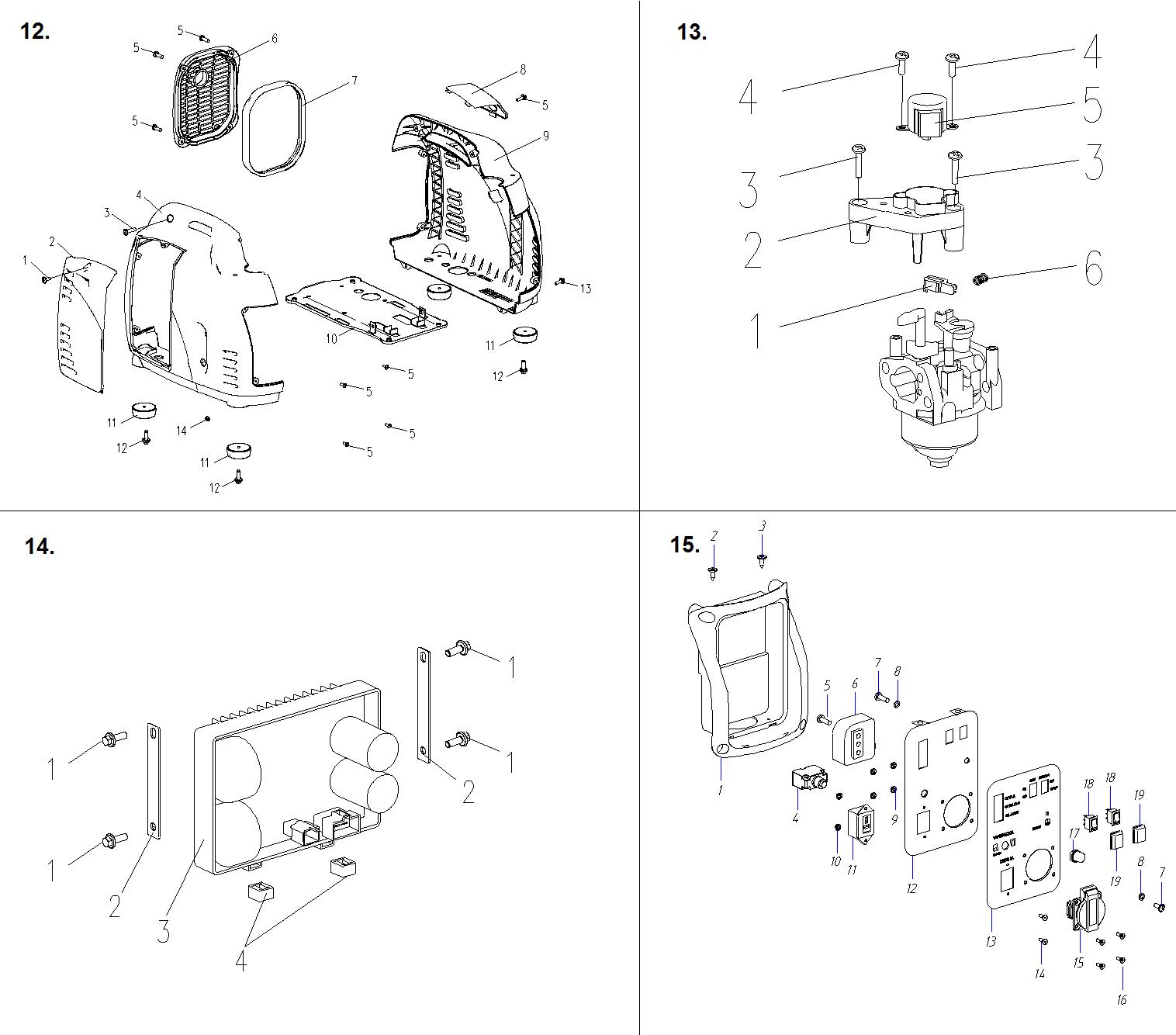

ЗУБР 1200 Вт, инверторный генератор, Профессионал (ЗИГ-1200) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 01.01 | Картер коленчатого вала левая часть | N000-005-503 | - |
|
| 01.02 | Пробка маслозаливной горловины | N000-006-032 | - |
|
| 01.03 | Датчик уровня масла поплавковый | V000-000-494 | - |
|
| 01.06 | Штифт D8x14 | N000-005-507 | - |
|
| 01.07 | Шпилька M7x176.5 | N000-005-508 | - |
|
| 01.08 | Штифт D8x14 | N000-005-509 | - |
|
| 01.10 | Картер коленчатого вала правая часть | N000-005-511 | - |
|
| 01.11 | Фильтр масляный | N000-006-040 | - |
|
| 01.12 | Пружина | N000-006-041 | - |
|
| 01.13 | Крышка | N000-006-042 | - |
|
| 01.14 | Кольцо 30.5x3 | N000-006-043 | - |
|
| 01.15 | Шпилька 8x185.5 | N000-006-044 | - |
|
| 01.16 | Крышка картера коленчатого вала | N000-005-517 | - |
|
| 01.17 | Прокладка крышки правой | N000-006-046 | - |
|
| 01.18 | Уплотнение D30xd16.4x5 | N000-005-519 | - |
|
| 01.19 | Сальник D30хd19.8х5 | N000-006-048 | - |
|
| 01.20 | Хомут D11 | N000-005-521 | - |
|
| 01.21 | Трубка резиновая | N000-006-120 | - |
|
| 02.01 | Прокладка цилиндра | N000-005-527 | - |
|
| 02.02 | Цилиндр | N000-005-528 | - |
|
| 02.03 | Штифт установочный 8х14 | N000-005-529 | - |
|
| 02.04 | Прокладка головки цилиндров | N000-005-530 | - |
|
| 02.06 | Головка цилиндра | N000-005-532 | - |
|
| 02.08 | Колпачок маслосъемный D10.5x4.4x8 | N000-006-062 | - |
|
| 02.10 | Шайба медная | N000-005-536 | - |
|
| 02.12 | Прокладка крышки головки цилиндров | N000-005-538 | - |
|
| 02.13 | Крышка головки цилиндров | N000-005-539 | - |
|
| 02.15 | Крепление распределительного вала | N000-005-541 | - |
|
| 03.01 | Вал коленчатый в сборе | N000-005-542 | - |
|
| 03.02 | Кольцо фиксирующее пальца поршня | N000-005-543 | - |
|
| 03.03 | Палец поршня | N000-005-544 | - |
|
| 03.04 | Поршень | N000-005-545 | - |
|
| 03.05 | Кольцо маслосъемное 1 | N000-005-546 | - |
|
| 03.06 | Кольцо маслосъемное 2 | N000-005-547 | - |
|
| 03.07 | Кольцо компрессионное D47 | N000-005-548 | - |
|
| 03.08 | Кольцо компрессионное D47 | N000-005-549 | - |
|
| 03.09 | Шпонка | N000-006-079 | - |
|
| 03.10 | Кольца поршневые (Набор) D47 | N000-041-299 | - |
|
| 04.01 | Болт натяжения | N000-006-080 | - |
|
| 04.02 | Кольцо уплотнительное D15.2xd1.5 | N000-005-552 | - |
|
| 04.03 | Направляющая цепи распределительного вала | N000-005-553 | - |
|
| 04.04 | Цепь распределительного вала | N000-005-554 | - |
|
| 04.05 | Натяжитель цепи | N000-005-555 | - |
|
| 04.06 | Прокладка регулятора | N000-005-556 | - |
|
| 04.07 | Регулятор натяжителя цепи распределительного вала | N000-005-557 | - |
|
| 04.09 | Прокладка D8 | N000-005-559 | - |
|
| 04.10 | Прокладка регулятора | N000-005-560 | - |
|
| 04.11 | Клапан выпускной | N000-005-561 | - |
|
| 04.12 | Клапан впускной | N000-005-562 | - |
|
| 04.13 | Тарелка опорная пружины клапана D16.76 | N000-006-092 | - |
|
| 04.14 | Пружина клапана D22xh34 | N000-005-564 | - |
|
| 04.15 | Тарелка опорная | N000-006-094 | - |
|
| 04.16 | Сухарик клапана | N000-006-095 | - |
|
| 04.17 | Вал распределительный в сборе | N000-005-567 | - |
|
| 04.18 | Толкатель клапана в сборе | N000-005-568 | - |
|
| 04.19 | Пружина клапана D22.5xh36 | N000-006-093 | - |
|
| 04.21 | Вал толкателя впускного клапана | N000-005-571 | - |
|
| 04.22 | Вал толкателя выпускного клапана | N000-005-572 | - |
|
| 05.01 | Насос масляный в сборе | N000-005-573 | - |
|
| 05.02 | Привод маслянного насоса | N000-005-574 | - |
|
| 05.05 | Штифт установочный 8х11 | N000-005-577 | - |
|
| 05.07 | Кольцо уплотнительное d9xd1.6 | N000-005-579 | - |
|
| 06.01 | Прокладка изолирующая | N000-005-580 | - |
|
| 06.02 | Изолятор | N000-005-581 | - |
|
| 06.03 | Прокладка карбюратора | N000-005-582 | - |
|
| 06.04 | Прокладка фильтра | N000-005-583 | - |
|
| 06.05 | Фильтр воздушный в сборе | N000-005-584 | - |
|
| 07.01 | Карбюратор в сборе | N000-005-588 | - |
|
| 08.02 | Втулка | N000-005-590 | - |
|
| 08.03 | Стартер в сборе | N000-005-591 | - |
|
| 08.04 | Направляющая воздушная | N000-005-592 | - |
|
| 08.07 | Втулка | N000-005-595 | - |
|
| 08.08 | Вентилятор | N000-006-213 | - |
|
| 08.09 | Кожух Б | N000-005-596 | - |
|
| 08.10 | Кожух А | N000-005-597 | - |
|
| 09.01 | Прокладка трубы глушителя | N000-005-600 | - |
|
| 09.02 | Труба глушителя | N000-005-601 | - |
|
| 09.04 | Прокладка глушителя | N000-005-603 | - |
|
| 09.05 | Глушитель в сборе | N000-005-604 | - |
|
| 10.02 | Ротор | N000-005-608 | - |
|
| 10.03 | Статор | N000-005-609 | - |
|
| 10.06 | Щеточный узел | V000-000-528 | - |
|
| 10.07 | Элемент резиновый | N000-006-149 | - |
|
| 10.09 | Свеча зажигания A7RTC | N000-006-151 | - |
|
| 10.10 | Магнето d=27.5 L=350 | N000-006-152 | - |
|
| 11.01 | Крышка топливного бака в сборе | N000-005-616 | - |
|
| 11.02 | Уплотнение топливного бака резиновое | N000-005-617 | - |
|
| 11.03 | Фильтр топливный грубой очистки | N000-006-154 | - |
|
| 11.04 | Бак топливный | N000-005-619 | - |
|
| 11.05 | Опора топливного бака | N000-006-158 | - |
|
| 11.06 | Фильтр топливный тонкой очистки | N000-016-607 | - |
|
| 11.07 | Хомут D11.5 | N000-016-608 | - |
|
| 11.08 | Колено | N000-005-623 | - |
|
| 11.09 | Хомут D9 | N000-006-159 | - |
|
| 11.10 | Кран топливный ёлочка D5/ёлочка D5 | N000-006-163 | - |
|
| 11.11 | Ручка топливного крана | N000-006-166 | - |
|
| 11.13 | Трубка топливная | N000-005-628 | - |
|
| 11.14 | Насос топливный вакуумный в сборе | N000-006-167 | - |
|
| 11.17 | Шланг топливный L350 D10/d5 | N000-006-170 | - |
|
| 11.19 | Тройник | N000-005-632 | - |
|
| 12.01 | Грузик регулятора | N000-006-191 | - |
|
| 12.02 | Крышка | N000-005-634-2 | - |
|
| 12.02 | Крышка | N000-005-634 | - |
|
| 12.04 | Корпус правая часть | N000-005-636 | - |
|
| 12.06 | Крышка глушителя | N000-005-638 | - |
|
| 12.07 | Накладка крышки глушителя | N000-005-639 | - |
|
| 12.08 | Крышка | N000-005-640 | - |
|
| 12.09 | Корпус левая часть | N000-005-641 | - |
|
| 12.10 | Пластина основания | N000-005-642 | - |
|
| 12.11 | Опора резиновая | N000-005-643 | - |
|
| 13.02 | Промщит шагового двигателя | N000-005-648 | - |
|
| 13.05 | Двигатель шаговый в сборе | N000-045-520 | - |
|
| 13.06 | Пружина регулятора | N000-006-196 | - |
|
| 14.02 | Крепление инвертора | N000-005-654 | - |
|
| 14.03 | Инвертор 1.0KW 230V 50Hz V.2 | V000-000-499 | - |
|
| 14.03 | Инвертор 1.0KW 230V 50Hz V.1 | V000-000-406 | - |
|
| 14.04 | Уплотнение крепления инвертора | N000-006-203 | - |
|
| 15.01 | Панель управления | N000-005-656 | - |
|
| 15.04 | Предохранитель 4.5A | N000-005-659 | - |
|
| 15.06 | Регулятор зажигания электронный IC-2500 | V000-000-408 | - |
|
| 15.08 | Шайба стопорная d5 | N000-006-210 | - |
|
| 15.10 | Выключатель | V000-000-388 | - |
|
| 15.11 | Розетка T-DC | N000-005-663 | - |
|
| 15.12 | Панель | N000-005-664 | - |
|
| 15.13 | Наклейка | V000-000-503 | - |
|
| 15.15 | Розетка | V000-000-536 | - |
|
| 15.17 | Светодиод | N000-005-666 | - |
|
| 15.18 | Выключатель | V000-000-391 | - |
|
| 15.19 | Защита выключателя | N000-016-611 | - |
|
