ЗУБР 5500 Вт, бензиновый генератор с автозапуском (СБА-5500)
Мощный генератор, который пригодится не только в загородном доме, но и в мастерской, и на строительной площадке, и вообще везде, где нет стационарного электричества, но нужно иметь работающий приборы и инструмент. Высокое качество выходной энергии позволяет запитывать даже требовательную электронную технику. Электрический стартер облегчает запуск, особенно в зимнее время. Дополнительная розетка увеличенной мощности для подключения таких потребителей, как нагреватели, калориферы, осветительная техника или несколько потребителей одновременно. Аккумуляторная батарея не входит в комплект поставки. Емкость батареи не менее 14 А*ч.
Преимущества
- Наиболее популярный генератор для загородного дома. Позволит обеспечить энергией нужных Вам потребителей или переждать отключение электричества без потери комфорта
- Двигатели ЗУБР производятся по японским технологиям и аналогичны легендарным двигателям HONDA ресурс всего генератора 1500 часов
- 4-тактный двигатель - простота использования и обслуживания, длительный срок службы, отличные экономические и экологические показатели
- Блок автоматического запуска определяет пропадание напряжения внешней сети и мгновенно запускает генератор в работу без участия человека
- Электрический стартер облегчает запуск генератора в любых условиях
- Система поддержания параметров выходного напряжения (AVR) обеспечивает
- Раздельные системы питания и смазки избавляют от необходимости приготовления рабочей смеси
- Система контроля и блокировки работы при отсутствии или пониженном уровне масла
- Автоматические предохранители в каждой цепи защищают изделие и потребителей от перегрузок и коротких замыканий
- Розетка 220В увеличенной мощности для подключения наиболее мощных потребителей расширяет возможности использования генератора
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | бензиновый 4-тактный, с воздушным охлаждением |
| Габариты, см | 89х58.5х57 |
| Масса изделия, кг | 77 |
| Масса в упаковке, кг | 79 |
| Гарантия | 60 |
| Частота вращения, об/мин | 3000 |
| Тип генератора | бензиновый, однофазный, синхронный, щеточный |
| Номинальная мощность, Вт | 5000 |
| Макс. мощность, Вт | 5500 |
| Номинальное вырабатываемое напряжение, В | 220 |
| Мощность двигателя, л.с. | 15 |
| Емкость топливного бака, л | 25 |
| Объем заправки масла, л | 1.1 |
| Выход 12В | нет |
| Сила тока розеток 12/220/380 В, А | -/16, 16,32/- |
| Стартер | ручной, электрический, автоматический |
| Вид топлива | бензин АИ-92 |
| Автозапуск | есть |
| Контроль напряжения | AVR |
| Счетчик моточасов | нет |
| Датчик уровня масла | есть |
| Индикатор уровня топлива | есть |
| Колеса и ручки | нет |
| Норма расхода топлива, л/маш.-час | 2.3 |
| Длина кабеля ATS, м | 5 |
| Размеры посадочного места аккумулятора, мм | 155*95*147 |
| Минимальная емкость аккумулятора, А*ч | 14 |
| Рекомендуемый старотовый ток аккумулятора, А | 100 |
| Разъем для подключения аккумулятора | Болт + гайка М5, прямая полярность |
| Эл. выходы 12В/220В/220В-32А, шт | -/2/1 |
| Объем двигателя, см³ | 420 |
| Тип упаковки | коробка картонная |

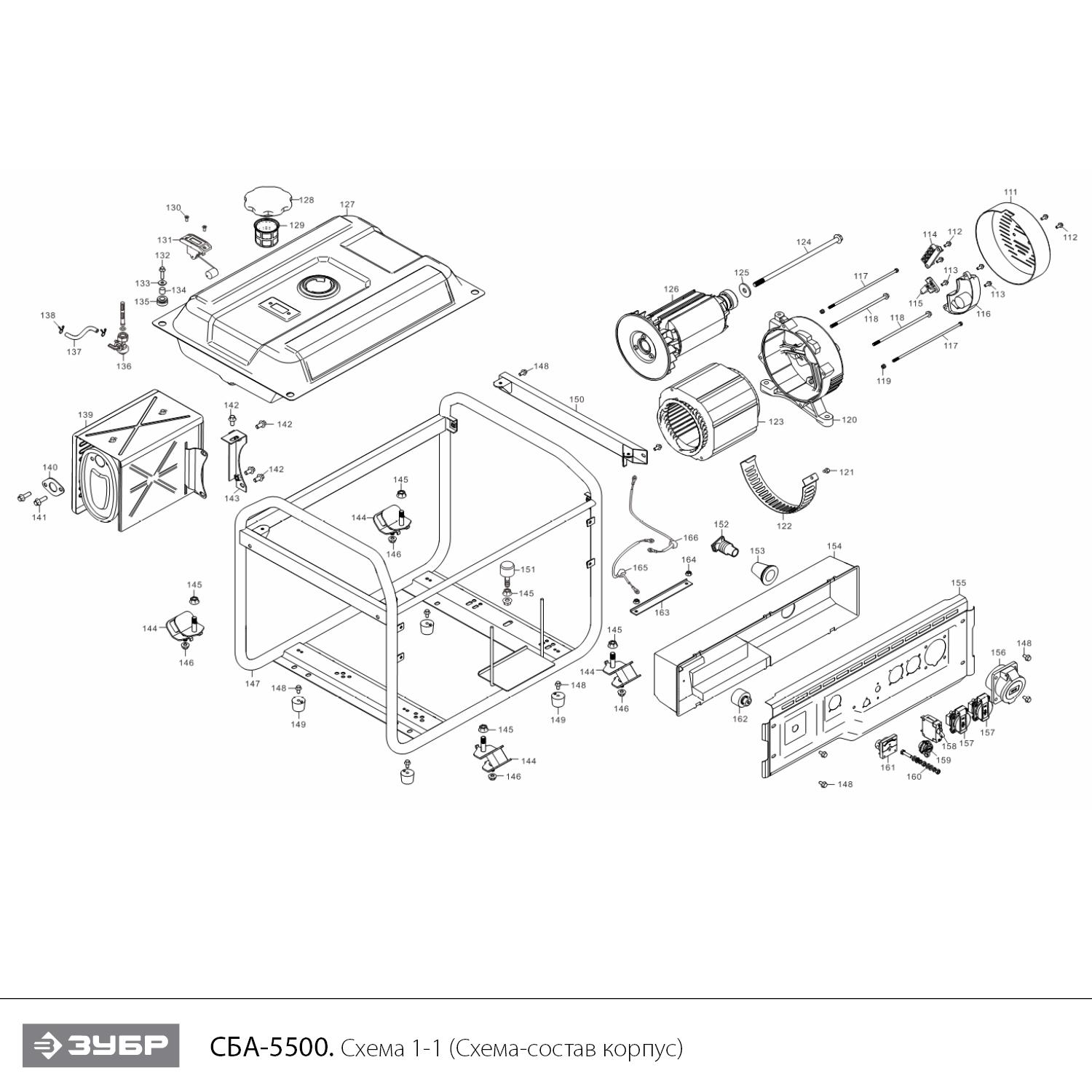

ЗУБР 5500 Вт, бензиновый генератор с автозапуском (СБА-5500) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.111 | Крышка двигателя задняя | N000-032-889 | - |
|
| 1.114 | Клеммная колодка | N000-032-923 | - |
|
| 1.115 | Щетка графитовая 6х37х5 | N000-033-093 | - |
|
| 1.116 | Блок электронной регулировки напряжения (AVR) 5-8 кВт | V000-004-477 | - |
|
| 1.120 | Опора двигателя задняя | N000-032-892 | - |
|
| 1.122 | Защита генератора | N000-032-898 | - |
|
| 1.123 | Статор | N000-033-072 | - |
|
| 1.126 | Ротор | N000-033-057 | - |
|
| 1.127 | Бак топливный | N000-033-089 | - |
|
| 1.128 | Крышка топливного бака | N000-032-960 | - |
|
| 1.129 | Фильтр топливного бака | N000-033-101 | - |
|
| 1.131 | Датчик уровня топлива | N000-032-888 | - |
|
| 1.134 | Втулка | N000-032-871 | - |
|
| 1.135 | Втулка резиновая | N000-033-049 | - |
|
| 1.136 | Кран топливный с фильтром резьба М16х1.5/ёлочка D6 | N000-033-090 | - |
|
| 1.137 | Шланг топливный L200 D8/d4 | N000-033-084 | - |
|
| 1.138 | Зажим пружинный | N000-033-033 | - |
|
| 1.139 | Глушитель | N000-032-880 | - |
|
| 1.140 | Прокладка | N000-032-861 | - |
|
| 1.143 | Кронштейн монтажный | N000-032-977 | - |
|
| 1.144 | Амортизатор | N000-032-850 | - |
|
| 1.147 | Рама | N000-033-038 | - |
|
| 1.149 | Ножка резиновая | N000-032-978 | - |
|
| 1.150 | Поперечина рамы | N000-032-990 | - |
|
| 1.151 | Блок резиновый опорный | N000-032-982 | - |
|
| 1.156 | Розетка (220В/32А) | N000-032-882 | - |
|
| 1.157 | Розетка 220В/16А | N000-032-881 | - |
|
| 1.158 | Автомат (23А) | N000-033-000 | - |
|
| 1.159 | Разъём автоматического блока запуска | N000-032-885 | - |
|
| 1.160 | Контакт заземления | N000-032-937 | - |
|
| 1.161 | Вольтметр 91L4 0-300В 45х45мм | N000-032-865 | - |
|
| 1.162 | Замок зажигания (6 контактов) 2 ключа | N000-044-805 | - |
|
| 1.163 | Фиксатор АКБ | N000-033-097 | - |
|
| 1.165 | Провод (плюс) | N000-033-007 | - |
|
| 1.166 | Провод (минус) | N000-033-006 | - |
|

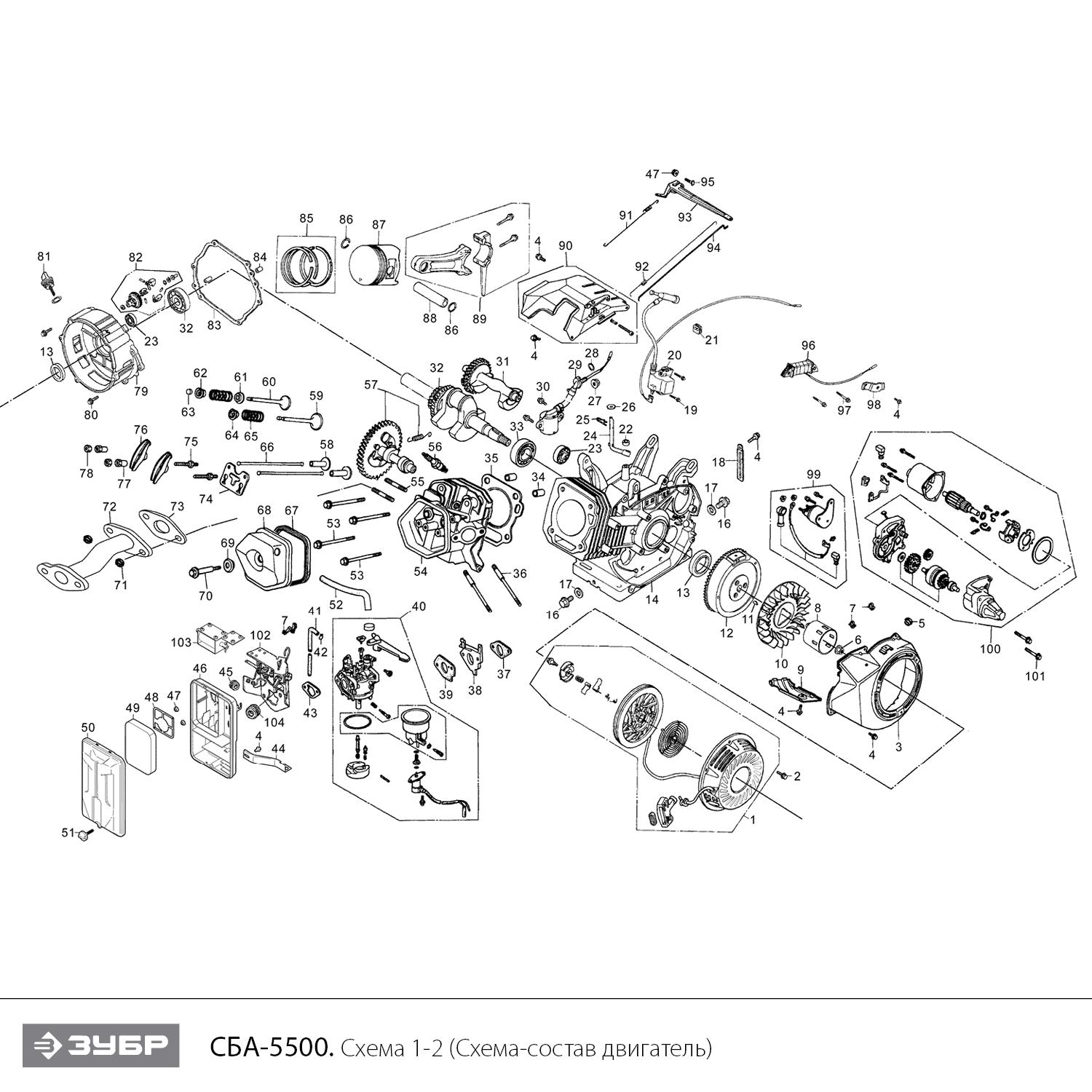

| 2.001 | Стартер ручной в сборе | N000-033-066 | - |
|
| 2.005 | Пробка резиновая | N000-033-050 | - |
|
| 2.007 | Зажим | N000-032-894 | - |
|
| 2.008 | Стакан храповик | N000-033-068 | - |
|
| 2.009 | Кожух защитный | N000-032-899 | - |
|
| 2.010 | Крыльчатка | N000-032-950 | - |
|
| 2.011 | Шпонка сегментная L18xS4xH5.5 | N000-033-119 | - |
|
| 2.012 | Маховик | N000-032-974 | - |
|
| 2.013 | Сальник D52хd35х8 | N000-033-061 | - |
|
| 2.014 | Блок цилиндра D90 | N000-032-913 | - |
|
| 2.016 | Болт слива масла | N000-032-855 | - |
|
| 2.017 | Прокладка болта слива масла | N000-033-010 | - |
|
| 2.018 | Зажим | N000-032-893 | - |
|
| 2.020 | Магнето | N000-032-920 | - |
|
| 2.021 | Колодка | N000-032-930 | - |
|
| 2.022 | Сальник D14хd8х5 | N000-033-062 | - |
|
| 2.023 | Подшипник 6202 | N000-032-987 | - |
|
| 2.024 | Регулятор скорости | N000-033-045 | - |
|
| 2.025 | Шплинт | N000-033-118 | - |
|
| 2.028 | Кольцо уплотнительное d14 | N000-033-095 | - |
|
| 2.031 | Вал балансировочный | N000-032-862 | - |
|
| 2.032 | Вал коленчатый 188F | N000-032-925 | - |
|
| 2.033 | Подшипник 6207 | N000-032-988 | - |
|
| 2.034 | Штифт 12x10 | N000-033-122 | - |
|
| 2.035 | Прокладка головки блока цилиндров | N000-033-015 | - |
|
| 2.036 | Шпилька 8x160 | N000-033-116 | - |
|
| 2.037 | Прокладка теплоизолятора | N000-032-852 | - |
|
| 2.038 | Блок теплоизоляционный | N000-033-078 | - |
|
| 2.039 | Прокладка карбюратора | N000-033-018 | - |
|
| 2.040 | Карбюратор P27-2 | N000-032-906 | - |
|
| 2.043 | Кольцо резиновое | N000-033-051 | - |
|
| 2.044 | Прокладка | N000-032-858 | - |
|
| 2.045 | Кронштейн воздушного фильтра | N000-032-947 | - |
|
| 2.046 | Корпус воздушного фильтра | N000-032-942 | - |
|
| 2.048 | Фильтр воздушный в сборе | N000-032-953 | - |
|
| 2.052 | Трубка отходящих газов | N000-032-967 | - |
|
| 2.054 | Головка цилиндра | N000-032-961 | - |
|
| 2.055 | Шпилька 8х34 | N000-033-117 | - |
|
| 2.056 | Свеча зажигания F7TC | N000-033-063 | - |
|
| 2.057 | Вал распределительный | N000-033-040 | - |
|
| 2.058 | Толкатель | N000-033-081 | - |
|
| 2.059 | Клапан впускной | N000-032-867 | - |
|
| 2.060 | Клапан выпускной | N000-032-877 | - |
|
| 2.061 | Колпачек толкателя | N000-032-969 | - |
|
| 2.062 | Седло впускного клапана D35 | N000-033-032 | - |
|
| 2.063 | Колпачек регулировочный | N000-032-959 | - |
|
| 2.064 | Седло впускного клапана | N000-033-030 | - |
|
| 2.065 | Пружина клапана | N000-032-840 | - |
|
| 2.066 | Толкатель | N000-033-082 | - |
|
| 2.067 | Прокладка крышки головки цилиндров | N000-033-021 | - |
|
| 2.068 | Крышка головки цилиндра | N000-032-965 | - |
|
| 2.069 | Прокладка болта головки цилиндров | N000-033-008 | - |
|
| 2.072 | Труба выхлопная | N000-032-874 | - |
|
| 2.073 | Прокладка | N000-032-860 | - |
|
| 2.074 | Пластина ограничительная | N000-032-980 | - |
|
| 2.079 | Крышка картера | N000-032-955 | - |
|
| 2.081 | Щуп масляный с прокладкой | N000-032-971 | - |
|
| 2.082 | Регулятор оборотов центробежный | N000-033-047 | - |
|
| 2.083 | Прокладка картера | N000-033-019 | - |
|
| 2.084 | Штифт 8x12 | N000-033-124 | - |
|
| 2.085 | Кольца поршневые комплект D90 188F | N000-032-932 | - |
|
| 2.086 | Кольцо стопорное поршневого пальца | N000-033-100 | - |
|
| 2.087 | Поршень D90 188F | N000-032-992 | - |
|
| 2.088 | Палец поршневой | N000-032-997 | - |
|
| 2.089 | Шатун в сборе | N000-033-112 | - |
|
| 2.090 | Элемент механизма управления дроссельной заслонкой | N000-033-106 | - |
|
| 2.091 | Пружина растяжения | N000-033-023 | - |
|
| 2.092 | Пружина растяжения | N000-033-027 | - |
|
| 2.093 | Регулятор скорости | N000-033-046 | - |
|
| 2.094 | Планка натяжения акселератора | N000-032-985 | - |
|
| 2.095 | Болт с квадратной головкой | N000-032-853 | - |
|
| 2.096 | Катушка зарядная | N000-032-897 | - |
|
| 2.098 | Кронштейн | N000-032-944 | - |
|
| 2.099 | Стартер электрический в сборе с реле | V000-002-380 | - |
|
| 2.102 | Регулятор дросельной заслонки | N000-032-936 | - |
|

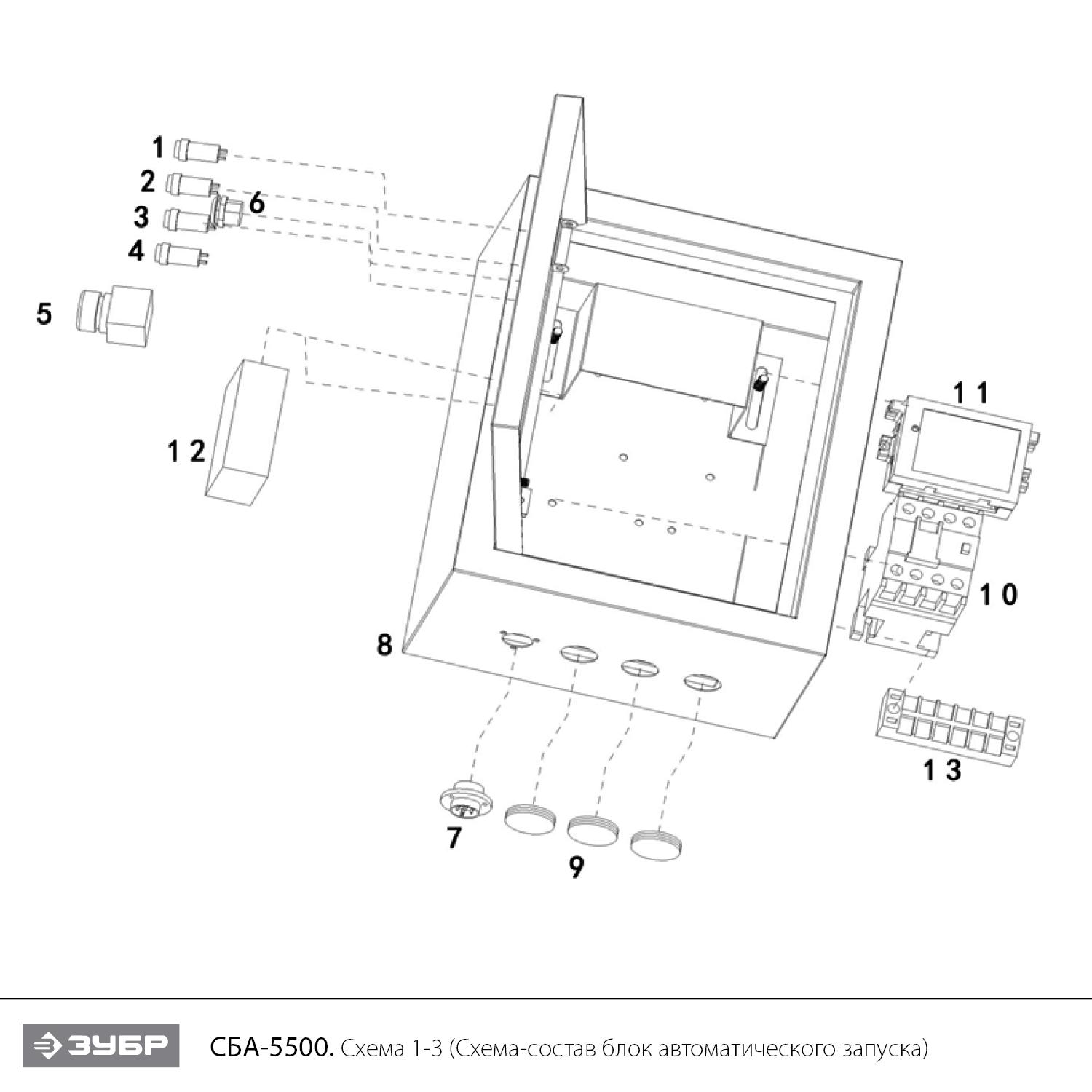

| 3.01 | Индикатор AC 220V красный | N000-032-842 | - |
|
| 3.02 | Индикатор AC 220V зеленый | N000-032-841 | - |
|
| 3.03 | Индикатор DC 12V красный | N000-032-846 | - |
|
| 3.04 | Индикатор DC 12V зеленый | N000-032-845 | - |
|
| 3.05 | Выключатель контрольный 10А | N000-032-940 | - |
|
| 3.06 | Замок | N000-032-896 | - |
|
| 3.07 | Разъем подключения блока автоматики 8 контаков | N000-032-847 | - |
|
| 3.09 | Кольцо резиновое-ф25мм | N000-033-052 | - |
|
| 3.10 | Контактор-25A | N000-032-938 | - |
|
| 3.11 | Плата электронная блока автоматического запуска v 4.0 | N000-033-102 | - |
|
| 3.12 | Умное зарядное устройство DC 13.8V/1A | N000-033-094 | - |
|
| 3.13 | Клеммная колодка - 6 позиций | N000-032-924 | - |
|
| 3.1-13 | Блок автоматического запуска генератора 5кВт 25А | V000-004-478 | - |
|
