ЗУБР 7000 Вт, 380 / 220 В, бензиновый генератор с электростартером (СБ-7000Е-3)
Оптимальный по мощности генератор с возможностью подключения трехфазного потребителя электроэнергии. Электрозапуск генератора избавит Вас от приложения физической силы, а комплект для транспортировки генератора упрощает его перемещение. Аккумуляторная батарея не входит в комплект поставки. Емкость батареи не менее 14 А*ч.
Преимущества
- Мощный генератор рассчитанный на одновременное подключение 3-х мощных потребетелей. Вырабатываемой энергии достаточно для обеспечения строительной площадки
- Двигатели ЗУБР производятся по японским технологиям и аналогичны легендарным двигателям HONDA ресурс всего генератора 1500 часов
- Электрический стартер облегчает и ускоряет запуск двигателя
- Экологичный, экономичный четырехтактный двигатель с пониженным шумом и повышенным ресурсом
- Раздельные системы питания и смазки, что избавляет от необходимости приготовления рабочей смеси
- Система контроля и блокировки работы при отсутствии или пониженном уровне масла
- Два вида вырабатываемого напряжения - 220В 50Гц и 380В 50Гц
- Системы поддержания частоты вращения и напряжения для обеспечения качества электроэнергии
- Автоматические предохранители в каждой цепи, защищающие изделие и потребителей от перегрузок и коротких замыканий
Использование
Для обеспечения электрической энергией потребителей в отсутствии электрической сети, а также для использования в качестве резервного или аварийного источника электрической энергии
| Тип двигателя | бензиновый 4-тактный, с воздушным охлаждением |
| Габариты, см | 79.5х58.5х58 |
| Масса изделия, кг | 89 |
| Масса в упаковке, кг | 91 |
| Гарантия | 60 |
| Частота вращения, об/мин | 3000 |
| Тип генератора | бензиновый, трехфазный, синхронный, щеточный |
| Номинальная мощность, Вт | 6500 |
| Макс. мощность, Вт | 7000 |
| Номинальное вырабатываемое напряжение, В | 380 / 220 |
| Мощность двигателя, л.с. | 16 |
| Емкость топливного бака, л | 25 |
| Объем заправки масла, л | 1.1 |
| Выход 12В | нет |
| Сила тока розеток 12/220/380 В, А | -/16.16/16 |
| Стартер | ручной, электрический |
| Вид топлива | бензин АИ-92 |
| Автозапуск | нет |
| Контроль напряжения | AVR |
| Счетчик моточасов | нет |
| Датчик уровня масла | есть |
| Индикатор уровня топлива | есть |
| Колеса и ручки | нет |
| Норма расхода топлива, л/маш.-час | 2.5 |
| Размеры посадочного места аккумулятора, мм | 155*95*147 |
| Минимальная емкость аккумулятора, А*ч | 14 |
| Рекомендуемый старотовый ток аккумулятора, А | 100 |
| Разъем для подключения аккумулятора | Болт + гайка М5, прямая полярность |
| Эл. выходы 12В/220В/380В, шт | -/2/1 |
| Объем двигателя, см³ | 445 |
| Тип упаковки | коробка картонная |

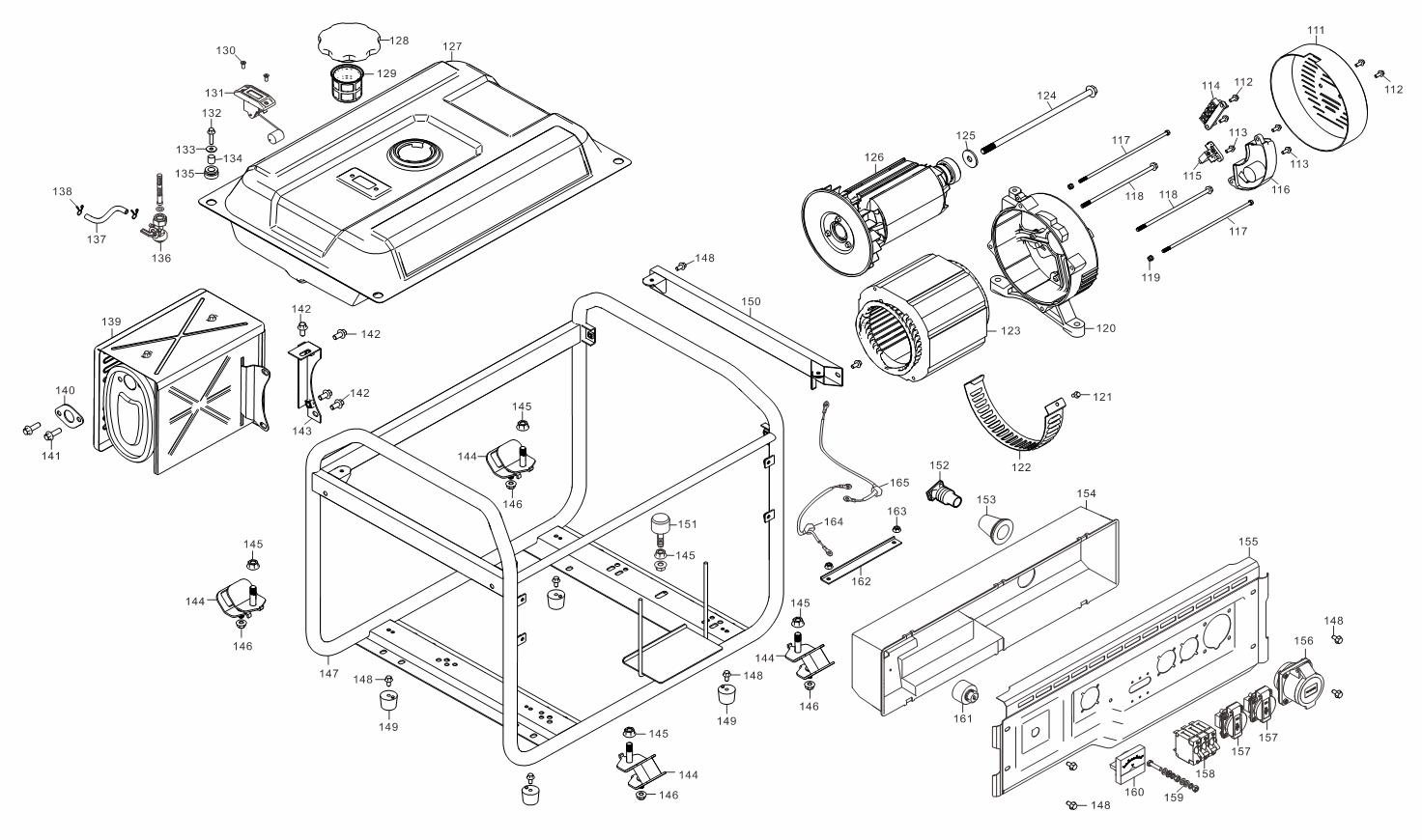

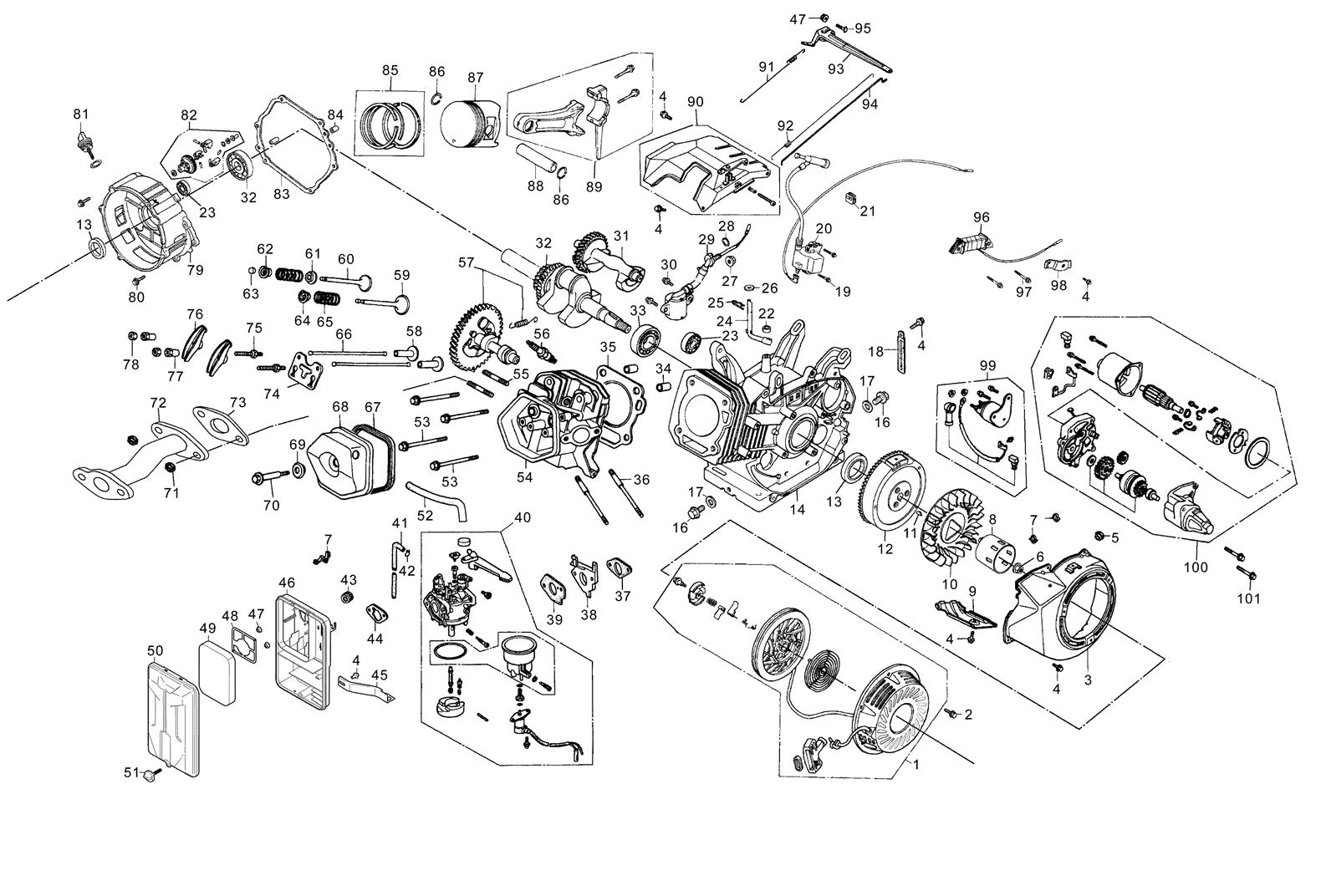

ЗУБР 7000 Вт, 380 / 220 В, бензиновый генератор с электростартером (СБ-7000Е-3) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Стартер ручной в сборе | N000-033-066 | - |
|
| 2.170 | Двигатель ДВС в сборе | N000-039-404 | - |
|
| 5 | Пробка резиновая | N000-033-050 | - |
|
| 7 | Зажим | N000-032-894 | - |
|
| 8 | Стакан храповик | N000-033-068 | - |
|
| 9 | Кожух защитный | N000-032-899 | - |
|
| 10 | Крыльчатка | N000-032-950 | - |
|
| 11 | Шпонка сегментная L18xS4xH5.5 | N000-033-119 | - |
|
| 12 | Маховик | N000-032-974 | - |
|
| 13 | Сальник D52хd35х8 | N000-033-061 | - |
|
| 14 | Блок цилиндра D92 | N000-032-911 | - |
|
| 16 | Болт слива масла | N000-032-855 | - |
|
| 17 | Прокладка болта слива масла | N000-033-010 | - |
|
| 18 | Зажим | N000-032-893 | - |
|
| 20 | Магнето | N000-032-920 | - |
|
| 21 | Колодка | N000-032-930 | - |
|
| 22 | Сальник D14хd8х5 | N000-033-062 | - |
|
| 23 | Подшипник 6202 | N000-032-987 | - |
|
| 24 | Регулятор скорости | N000-033-045 | - |
|
| 25 | Шплинт | N000-033-118 | - |
|
| 28 | Кольцо уплотнительное d14 | N000-033-095 | - |
|
| 31 | Вал балансировочный | N000-032-863 | - |
|
| 32 | Вал коленчатый 188F | N000-032-926 | - |
|
| 33 | Подшипник 6207 | N000-032-988 | - |
|
| 34 | Штифт 12x10 | N000-033-122 | - |
|
| 35 | Прокладка головки блока цилиндров | N000-033-016 | - |
|
| 36 | Шпилька 8x160 | N000-033-116 | - |
|
| 37 | Прокладка теплоизолятора | N000-032-852 | - |
|
| 38 | Блок теплоизоляционный | N000-033-078 | - |
|
| 39 | Прокладка карбюратора | N000-033-018 | - |
|
| 40 | Карбюратор P27-2 | N000-032-905 | - |
|
| 41 | Шланг топливный L200 D8/d4 | N000-033-084 | - |
|
| 42 | Зажим пружинный | N000-033-033 | - |
|
| 43 | Кольцо резиновое | N000-033-051 | - |
|
| 44 | Прокладка | N000-032-858 | - |
|
| 45 | Кронштейн воздушного фильтра | N000-032-947 | - |
|
| 46 | Корпус воздушного фильтра | N000-032-942 | - |
|
| 52 | Трубка отходящих газов | N000-032-967 | - |
|
| 54 | Головка цилиндра | N000-032-961 | - |
|
| 55 | Шпилька 8х34 | N000-033-117 | - |
|
| 56 | Свеча зажигания F7TC | N000-033-063 | - |
|
| 57 | Вал распределительный | N000-033-040 | - |
|
| 58 | Толкатель | N000-033-081 | - |
|
| 59 | Клапан впускной | N000-032-867 | - |
|
| 60 | Клапан выпускной | N000-032-877 | - |
|
| 61 | Колпачек толкателя | N000-032-969 | - |
|
| 62 | Седло впускного клапана D35 | N000-033-032 | - |
|
| 63 | Колпачек регулировочный | N000-032-959 | - |
|
| 64 | Седло впускного клапана | N000-033-030 | - |
|
| 65 | Пружина клапана | N000-032-840 | - |
|
| 66 | Толкатель | N000-033-082 | - |
|
| 67 | Прокладка крышки головки цилиндров | N000-033-021 | - |
|
| 68 | Крышка головки цилиндра | N000-032-965 | - |
|
| 69 | Прокладка болта головки цилиндров | N000-033-008 | - |
|
| 72 | Труба выхлопная | N000-032-874 | - |
|
| 73 | Прокладка | N000-032-860 | - |
|
| 74 | Пластина ограничительная | N000-032-980 | - |
|
| 75 | Шпилька коромысла L52 M6/M8 | N000-027-737 | - |
|
| 79 | Крышка картера | N000-032-956 | - |
|
| 81 | Щуп масляный с прокладкой | N000-032-971 | - |
|
| 82 | Регулятор оборотов центробежный | N000-033-047 | - |
|
| 83 | Прокладка картера | N000-033-020 | - |
|
| 84 | Штифт 8x12 | N000-033-124 | - |
|
| 85 | Кольца поршневые комплект D92 188F | N000-032-933 | - |
|
| 86 | Кольцо стопорное поршневого пальца | N000-033-100 | - |
|
| 87 | Поршень D92 188F | N000-032-993 | - |
|
| 88 | Палец поршневой | N000-032-997 | - |
|
| 89 | Шатун в сборе | N000-033-113 | - |
|
| 90 | Элемент механизма управления дроссельной заслонкой | N000-033-106 | - |
|
| 91 | Пружина растяжения | N000-033-023 | - |
|
| 92 | Пружина растяжения | N000-033-027 | - |
|
| 93 | Регулятор скорости | N000-033-046 | - |
|
| 94 | Планка натяжения акселератора | N000-032-985 | - |
|
| 95 | Болт с квадратной головкой | N000-032-853 | - |
|
| 96 | Катушка зарядная | N000-032-897 | - |
|
| 98 | Кронштейн | N000-032-944 | - |
|
| 99 | Стартер электрический в сборе с реле | V000-002-380 | - |
|
| 111 | Крышка двигателя задняя | N000-032-889 | - |
|
| 114 | Клеммная колодка | N000-032-923 | - |
|
| 115 | Щетка графитовая 6х37х5 | N000-033-093 | - |
|
| 116 | Блок электронной регулировки напряжения (AVR) 5-8 кВт | V000-004-477 | - |
|
| 120 | Опора двигателя задняя | N000-032-892 | - |
|
| 122 | Защита генератора | N000-032-898 | - |
|
| 123 | Статор | N000-033-069 | - |
|
| 126 | Ротор | N000-033-055 | - |
|
| 127 | Бак топливный | N000-033-089 | - |
|
| 128 | Крышка топливного бака | N000-032-960 | - |
|
| 129 | Фильтр топливного бака | N000-033-101 | - |
|
| 131 | Датчик уровня топлива | N000-032-888 | - |
|
| 134 | Втулка | N000-032-871 | - |
|
| 135 | Втулка резиновая | N000-033-049 | - |
|
| 136 | Кран топливный с фильтром резьба М16х1.5/ёлочка D6 | N000-033-090 | - |
|
| 139 | Глушитель | N000-032-880 | - |
|
| 140 | Прокладка | N000-032-861 | - |
|
| 143 | Кронштейн монтажный | N000-032-977 | - |
|
| 144 | Амортизатор | N000-032-850 | - |
|
| 147 | Рама | N000-033-038 | - |
|
| 149 | Ножка резиновая | N000-032-978 | - |
|
| 150 | Поперечина рамы | N000-032-990 | - |
|
| 151 | Блок резиновый опорный | N000-032-982 | - |
|
| 156 | Розетка 3 фазы (380В/32А) | N000-032-883 | - |
|
| 157 | Розетка 220В/16А | N000-032-881 | - |
|
| 158 | Автомат (3P/15A) | N000-033-003 | - |
|
| 159 | Контакт заземления | N000-032-937 | - |
|
| 160 | Вольтметр MU-45 0-450В 58х52мм | N000-032-866 | - |
|
| 161 | Замок зажигания (4 контакта) 2 ключа | N000-032-873 | - |
|
| 162 | Фиксатор АКБ | N000-033-097 | - |
|
| 164 | Провод (плюс) | N000-033-007 | - |
|
| 165 | Провод (минус) | N000-033-006 | - |
|
| 48-51 | Фильтр воздушный в сборе | N000-032-953 | - |
|
