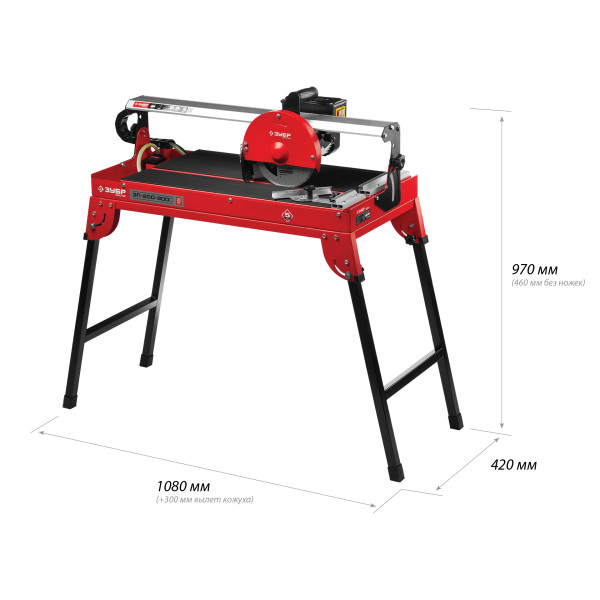

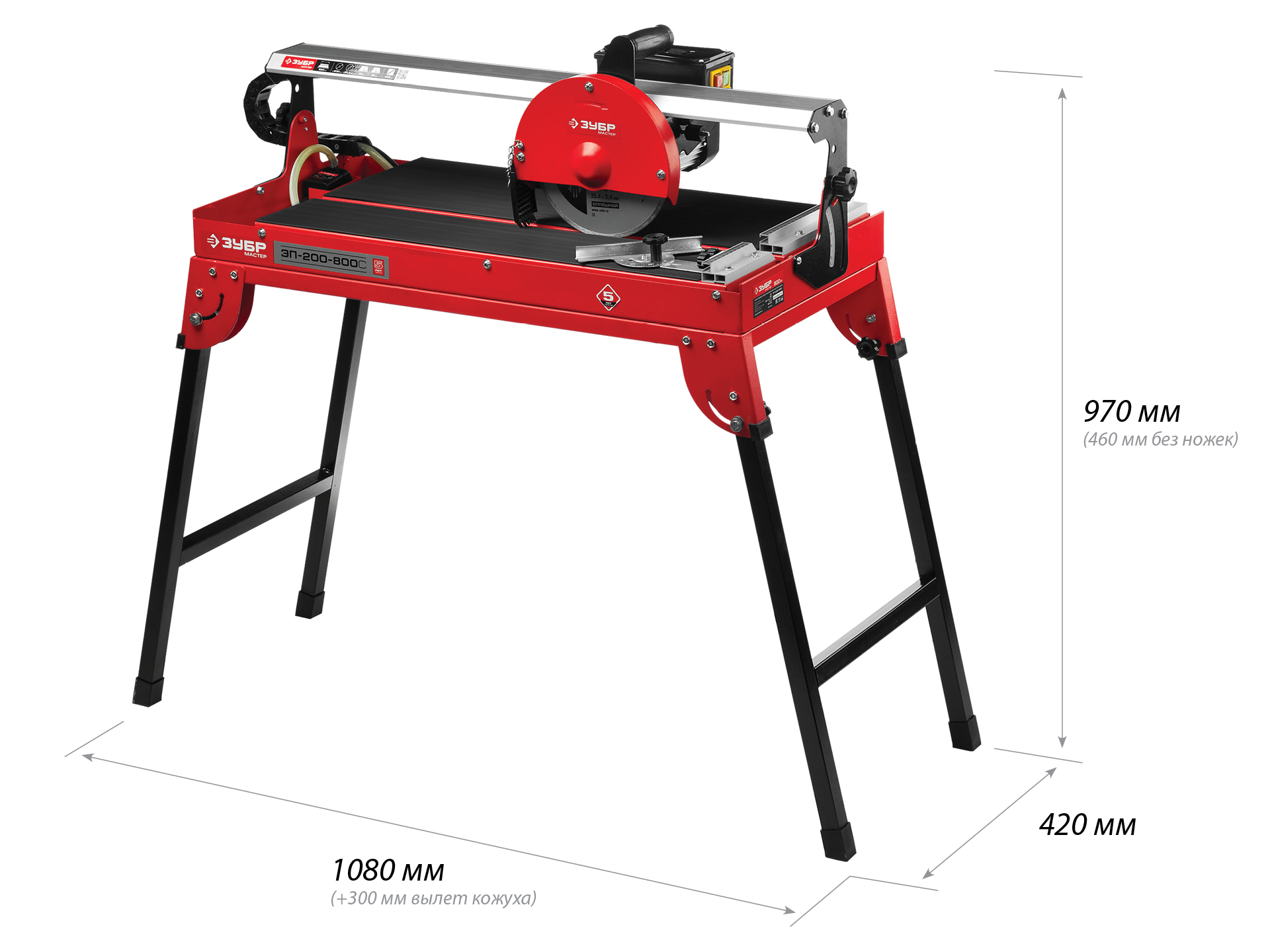

ЗУБР 620 мм, d 200 мм, 800 Вт, электрический плиткорез (ЭП-200-800С)
Надежный инструмент для резки всех видов плитки. Небольшие размеры и вес позволяют без труда перемещать его к месту работы, благодаря чему достигается универсальность стационарного и переносного использования. Подвижная головка диска имеет надежную конструкцию подшипникого узла, что обеспечивает высокую точность линии реза и мягкий ход каретки. Влажный рез с принудительной подачей воды к месту реза способствует эффективному охлаждению и предохраняет от образования пыли
Преимущества
- Подвижная головка диска способствует большей безопасности и удобству в работе, т.к. отсутствует необходимость ″протягивать″ плитку через диск
- Прорезиненая поверхность стола предотвращает соскальзывание плитки во время работы
- Точная установка разрезаемой плитки благодаря фиксирующему упору
- Принудительное водяное охлаждение предотвращает порчу распиливаемого материала и исключает образование вредной пыли при работе
- Возможность прямого пиления под углом от 0 до 45°, косого в пределах до 90°, а также комбинированного
- Не требующий обслуживания асинхронный двигатель прост в эксплуатации
- Для безопасной работы предусмотрены защитное заземление и электромагнитный выключатель, предотвращающий случайное включение аппарата при восстановлении напряжения после пропадания
- Складные ножки с колесами для удобства храненияи транспортировки
Использование
Для влажной резки всех видов натуральной и искусственной плитки (облицовочной, напольной, тротуарной и др.), кроме асбестосодержащей.
Габариты, см | 92х46х45 |
Масса изделия, кг | 26 |
Масса в упаковке, кг | 31 |
Гарантия | 60 |
Напряжение питания, В/Гц | 220±10% /50 |
Мощность, Вт | 800 |
Частота вращения, об/мин | 2950 |
Диаметр посадочного отверстия, мм | 25.4 |
Тип плиткореза | Стационарный |
Глубина прямого реза под углом 90°с, мм | 35 |
Глубина косого реза под углом 45°с, мм | 25 |
Максимальная глубина реза, мм | 35 |
Длина реза, мм | 620 |
Диаметр диска, мм | 200 |
Размер стола, мм | 690х385 |
Водяное охлаждение | Подача в зону реза |
Высота стола, мм | 600 |
Покрытие стола | резина |
Тип упаковки | коробка картонная |
ЗУБР 620 мм, d 200 мм, 800 Вт, электрический плиткорез (ЭП-200-800С) : схема сборки и запчасти
№ | Наименование | Артикул | Цена | |
---|---|---|---|---|
1 | Шайба D6 | N000-021-843 | - |
|
2 | Болт | N000-021-844 | - |
|
3 | Винт | N000-021-845 | - |
|
4 | Указатель угла наклона | N000-021-846 | - |
|
5 | Винт-барашек | N000-021-847 | - |
|
6 | Шайба | N000-021-848 | - |
|
7 | Болт | N000-021-849 | - |
|
8 | Стойка | N000-021-850 | - |
|
9 | Кабель-канал гибкий (30 звеньев) | N000-021-851 | 2 256 |
|
10 | Профиль направляющий L690 | N000-021-852 | 3 839 |
|
11 | Указатель | N000-021-853 | - |
|
12 | Винт | N000-021-854 | - |
|
13 | Крышка | N000-021-855 | 671 |
|
14 | Саморез | N000-021-856 | - |
|
15 | Шайба | N000-021-857 | - |
|
16 | Прокладка | N000-021-858 | 336 |
|
17 | Хомут конденсатора | N000-021-859 | - |
|
18 | Саморез | N000-021-860 | - |
|
19 | Шайба | N000-021-861 | - |
|
20 | Коробка выключателя | N000-021-862 | - |
|
21 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 |
|
22 | Винт M5 | N000-021-863 | - |
|
24 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
25 | Винт | N000-021-864 | - |
|
26 | Ограничитель | N000-021-865 | - |
|
27 | Рукоятка | N000-021-866 | - |
|
28 | Ручка | N000-021-867 | - |
|
30 | Кожух диска | N000-021-868 | - |
|
31 | Фланец внутренний D50x25.4 | N000-021-869 | 159 |
|
32 | Диск 200x25.4x2.4mm | N000-021-870 | - |
|
33 | Фланец внешний D50x25.4 | N000-021-872 | 159 |
|
34 | Гайка | N000-021-873 | - |
|
35 | Крышка кожуха | N000-021-874 | - |
|
37 | Пластина монтажная | N000-021-875 | - |
|
38 | Упор угловой в сборе с набором для крепежа | N000-021-876 | - |
|
39 | Винт-барашек | N000-021-877 | - |
|
40 | Упор профилированный большой | N000-021-878 | - |
|
41 | Болт | N000-021-879 | - |
|
42 | Упор профилированный малый | N000-021-880 | - |
|
43 | Фиксатор | N000-021-881 | - |
|
44 | Винт-барашек | N000-021-882 | - |
|
45 | Столешница | N000-021-883 | - |
|
46 | Поддон-основание | N000-021-884 | 606 |
|
47 | Винт | N000-021-885 | - |
|
48 | Кронштейн 1 | N000-021-886 | - |
|
49 | Кронштейн 2 | N000-021-887 | - |
|
50 | Опора 1 | N000-021-888 | - |
|
51 | Ножка резиновая | N000-021-889 | - |
|
52 | Опора 2 | N000-021-890 | - |
|
53 | Винт стопорный | N000-021-891 | - |
|
54 | Шайба | N000-021-892 | - |
|
55 | Шайба-гровера | N000-021-893 | - |
|
56 | Винт | N000-021-894 | - |
|
58 | Гайка | N000-021-895 | - |
|
59 | Кронштейн 3 | N000-021-896 | - |
|
60 | Гайка-барашек | N000-021-897 | - |
|
61 | Кронштейн колодки | N000-021-898 | - |
|
62 | Кронштейн 4 | N000-021-899 | - |
|
63 | Гайка | N000-021-900 | - |
|
64 | Гайка | N000-021-901 | - |
|
65 | Кронштейн | N000-021-902 | - |
|
66 | Винт M5 | N000-021-903 | - |
|
67 | Винт | N000-021-904 | - |
|
69 | Гайка | N000-021-905 | - |
|
70 | Кольцо уплотнительное | N000-021-906 | - |
|
72 | Винт | N000-021-907 | - |
|
73 | Кожух брызгозащитный | N000-021-908 | - |
|
74 | Пластина | N000-021-909 | - |
|
75 | Гайка-барашек | N000-021-910 | - |
|
76 | Гайка | N000-021-911 | - |
|
77 | Каретка | N000-021-912 | - |
|
78 | Уголок | N000-021-913 | - |
|
79 | Гайка | N000-021-914 | - |
|
80 | Кронштейн | N000-021-915 | - |
|
81 | Винт | N000-021-916 | - |
|
82 | Воротник шнура | N000-021-917 | - |
|
83 | Колодка клеммная | N000-021-918 | - |
|
84 | Шайба | N000-021-919 | - |
|
85 | Винт | N000-021-920 | - |
|
86 | Конденсатор 25uF 450V | V000-007-544 | 428 |
|
87 | Сальник D30xd17x5 | N000-021-922 | 113 |
|
88 | Крышка передняя | N000-021-923 | 247 |
|
89 | Ротор АДА | N000-021-924 | 2 135 |
|
90 | Статор АДА в сборе с корпусом | N000-021-925 | 9 397 |
|
91 | Крышка задняя | N000-021-926 | 247 |
|
92 | Винт | N000-021-927 | - |
|
93 | Крыльчатка | N000-021-928 | - |
|
95 | Защита статора | N000-021-929 | 936 |
|
97 | Ключ гаечный | N000-021-931 | 107 |
|
98 | Ключ гаечный большой | N000-021-932 | - |
|
99 | Цепочка | N000-021-933 | - |
|
100 | Гайка | N000-021-934 | - |
|
101 | Стержень шестигранный | N000-021-935 | - |
|
102 | Пробка | N000-021-936 | - |
|
103 | Насос СОЖ 5W | V000-001-019 | 891 |
|
104 | Шланг | N000-021-938 | - |
|
105 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м | N000-021-939 | - |
|
106 | Шкала транспортирная 45° | N000-021-940 | - |
|
107 | Кольцо уплотнительное D45х1.8 | N000-021-941 | - |
|
108 | Шайба D5 | N000-021-942 | - |
|
109 | Шайба D5 плоская | N000-021-943 | - |
|
112 | Брызговик передний | N000-022-421 | - |
|
