ЗУБР 1020 мм, d 250 мм, 1200 Вт, электрический плиткорез (ЭП-250-1200С)
Высокоточный инструмент для резки всех видов плитки. Подвижная головка диска имеет профессиональную конструкцию подшипникого узла, что обеспечивает высокую точность линии реза и мягкий ход каретки. Влажный рез с принудительной подачей воды к месту реза способствует эффективному охлаждению и предохраняет от образования пыли. Ролики, установленные на ножках, облегчают передвижение станка
Преимущества
- Подвижная головка диска способствует большей безопасности и удобству в работе, т.к. отсутствует необходимость ″протягивать″ плитку через диск
- Профессиональная конструкция подшипникового узла гарантирует плавное передвижение каретки и высокую точность реза
- Возможность пиления на заданную глубину
- Прорезиненая поверхность стола предотвращает соскальзывание плитки во время работы
- Точная установка разрезаемой плитки благодаря фиксирующему упору со шкалой
- Принудительное водяное охлаждение предотвращает порчу распиливаемого материала и исключает образование вредной пыли при работе
- Возможность прямого пиления под углом от 0 до 45°, косого в пределах до 90°, а также комбинированного
- Дополнительный стол облегчает работу с габаритными деталями
- Не требующий обслуживания асинхронный двигатель прост в эксплуатации
- Для безопасной работы предусмотрены защитное заземление и электромагнитный выключатель, предотвращающий случайное включение аппарата при восстановлении напряжения после пропадания
- Складные ножки с колесами для удобства храненияи транспортировки
Использование
Для влажной резки всех видов натуральной и искусственной плитки (облицовочной, напольной, тротуарной и др.), кроме асбестосодержащей.
| Габариты, см | 137х59х46 |
| Масса изделия, кг | 49 |
| Масса в упаковке, кг | 57 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 1200 |
| Частота вращения, об/мин | 2950 |
| Диаметр посадочного отверстия, мм | 25.4 |
| Тип плиткореза | Стационарный |
| Глубина прямого реза под углом 90°с, мм | 52 |
| Глубина косого реза под углом 45°с, мм | 46 |
| Максимальная глубина реза, мм | 52 |
| Длина реза, мм | 1020 |
| Диаметр диска, мм | 250 |
| Размер стола, мм | 1060х468 |
| Водяное охлаждение | Подача в зону реза |
| Высота стола, мм | 700 |
| Покрытие стола | резина |
| Тип упаковки | коробка картонная |
ЗУБР 1020 мм, d 250 мм, 1200 Вт, электрический плиткорез (ЭП-250-1200С) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Стойка левая | N000-022-119 | - |
|
| 2 | Гайка | N000-022-120 | - |
|
| 3 | Гайка | N000-022-121 | - |
|
| 4 | Шайба | N000-022-122 | - |
|
| 5 | Винт-барашек | N000-022-123 | - |
|
| 6 | Винт | N000-022-124 | - |
|
| 7 | Шайба | N000-022-125 | - |
|
| 8 | Винт | N000-022-126 | - |
|
| 9 | Шайба упругая | N000-022-127 | - |
|
| 10 | Шайба | N000-022-128 | - |
|
| 11 | Профиль направляющий V1 L1300 | N000-022-129 | 1 348 |
|
| 11 | Профиль направляющий V2 L1300 | N000-022-129-2 | 5 234 |
|
| 12 | Винт | N000-022-130 | - |
|
| 13 | Шайба упругая | N000-022-131 | - |
|
| 14 | Шайба | N000-022-132 | - |
|
| 15 | Ручка | N000-022-133 | - |
|
| 16 | Рукоятка | N000-022-134 | 125 |
|
| 17 | Кронштейн | N000-022-135 | - |
|
| 18 | Гайка | N000-022-136 | - |
|
| 19 | Шпилька | N000-022-137 | - |
|
| 20 | Винт | N000-022-138 | - |
|
| 21 | Шайба упругая | N000-022-139 | - |
|
| 22 | Шайба | N000-022-140 | - |
|
| 23 | Пластина фиксирующая | N000-022-141 | - |
|
| 24 | Ось | N000-022-142 | - |
|
| 25 | Шайба | N000-022-143 | - |
|
| 26 | Винт-барашек | N000-022-144 | - |
|
| 27 | Винт | N000-022-145 | - |
|
| 28 | Шайба упругая | N000-022-146 | - |
|
| 29 | Шайба | N000-022-147 | - |
|
| 30 | Упор | N000-022-148 | 143 |
|
| 31 | Каретка | N000-022-149 | - |
|
| 32.1 | Статор АДС в сборе с корпусом | N000-022-150 | 9 423 |
|
| 32.2 | Ротор АД | N000-022-444 | 8 544 |
|
| 33 | Кожух диска | N000-022-151 | - |
|
| 34 | Кольцо водоотбивное | N000-022-152 | - |
|
| 35 | Фланец внутренний D65x25.4 | U009-150-019 | 208 |
|
| 36 | Диск 250x25.4x2.4mm | N000-022-041 | - |
|
| 37 | Фланец внешний D65x25.4 | U009-370-015 | 203 |
|
| 38 | Гайка | N000-022-153 | - |
|
| 39 | Крышка кожуха | N000-022-154 | - |
|
| 40 | Шайба | N000-022-155 | - |
|
| 41 | Шайба упругая | N000-022-156 | - |
|
| 42 | Винт | N000-022-157 | - |
|
| 43 | Шайба упругая | N000-022-158 | - |
|
| 44 | Винт | N000-022-159 | - |
|
| 45 | Гайка-барашек | N000-022-160 | - |
|
| 46 | Пластина | N000-022-161 | - |
|
| 47.1 | Брызговик | N000-022-162 | - |
|
| 47.2 | Брызговик передний | N000-022-162-2 | - |
|
| 48 | Винт | N000-022-163 | - |
|
| 49 | Гайка | N000-022-164 | - |
|
| 50 | Шайба | N000-022-165 | - |
|
| 51 | Шайба упругая | N000-022-166 | - |
|
| 52 | Винт | N000-022-167 | - |
|
| 53 | Кронштейн | N000-022-168 | - |
|
| 54 | Винт | N000-022-169 | - |
|
| 55 | Гайка | N000-022-170 | - |
|
| 56 | Указатель | N000-022-171 | - |
|
| 57 | Стойка правая | N000-022-172 | - |
|
| 58 | Винт | N000-022-173 | - |
|
| 59 | Опора направляющей | N000-022-174 | - |
|
| 60 | Кронштейн | N000-022-175 | - |
|
| 61 | Транспортир | N000-022-176 | - |
|
| 62 | Ручка блокировки | N000-022-177 | - |
|
| 63 | Винт | N000-022-178 | - |
|
| 64 | Винт-барашек | N000-022-179 | - |
|
| 65 | Направляющая | N000-022-180 | - |
|
| 66 | Винт | N000-022-181 | - |
|
| 67 | Фиксатор направляющей | N000-022-182 | - |
|
| 68 | Опора направляющей | N000-022-183 | - |
|
| 69 | Винт | N000-022-184 | - |
|
| 70 | Шайба | N000-022-185 | - |
|
| 71 | Пластина | N000-022-186 | - |
|
| 72 | Контргайка | N000-022-187 | - |
|
| 73 | Поверхность рабочая | N000-022-188 | - |
|
| 74 | Поверхность рабочая 1 | N000-022-189 | - |
|
| 75 | Винт-барашек | N000-022-190 | - |
|
| 76 | Ножка | N000-022-191 | 106 |
|
| 77 | Винт | N000-022-192 | - |
|
| 78 | Ось | N000-022-193 | - |
|
| 79 | Колесо | N000-022-194 | 178 |
|
| 80 | Гайка | N000-022-195 | - |
|
| 81 | Кронштейн | N000-022-196 | 143 |
|
| 82 | Ножка резиновая | N000-022-197 | 151 |
|
| 83 | Шайба | N000-022-198 | - |
|
| 84 | Шайба упругая | N000-022-199 | - |
|
| 85 | Гайка-барашек | N000-022-200 | - |
|
| 86 | Поверхность рабочая вспомогательная | N000-022-201 | - |
|
| 87 | Поддон-основание | N000-022-202 | - |
|
| 88 | Уплотнение | N000-022-203 | - |
|
| 89 | Шланг сливной | N000-022-204 | - |
|
| 90 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 |
|
| 91 | Коробка выключателя | N000-022-205 | - |
|
| 92 | Винт | N000-022-206 | - |
|
| 93 | Хомут конденсатора | N000-022-207 | - |
|
| 94 | Конденсатор 18uF 450V | V000-007-545 | - |
|
| 95 | Винт | N000-022-209 | - |
|
| 96 | Крышка | N000-022-210 | - |
|
| 97 | Прокладка | N000-022-211 | - |
|
| 98 | Саморез | N000-022-212 | - |
|
| 99 | Клемник | N000-022-213 | - |
|
| 100 | Винт | N000-022-214 | - |
|
| 101 | Ввод кабельный | N000-022-215 | - |
|
| 102 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 3м | V000-006-346 | - |
|
| 103 | Кабель-канал гибкий (42 звена) | N000-022-216 | 1 453 |
|
| 104 | Цепочка | N000-022-217 | - |
|
| 105 | Ручка | N000-022-218 | - |
|
| 106 | Пробка резиновая | N000-022-219 | - |
|
| 107 | Шайба | N000-022-220 | - |
|
| 108 | Винт | N000-022-221 | - |
|
| 109 | Винт | N000-022-222 | - |
|
| 110 | Гайка | N000-022-223 | - |
|
| 111 | Винт | N000-022-224 | - |
|
| 112 | Рукоятка | N000-022-225 | 116 |
|
| 113 | Гайка | N000-022-226 | - |
|
| 114 | Ключ гаечный | N000-021-931 | 107 |
|
| 115 | Ключ гаечный большой | N000-022-048 | 107 |
|
| 116 | Шланг | N000-022-227 | - |
|

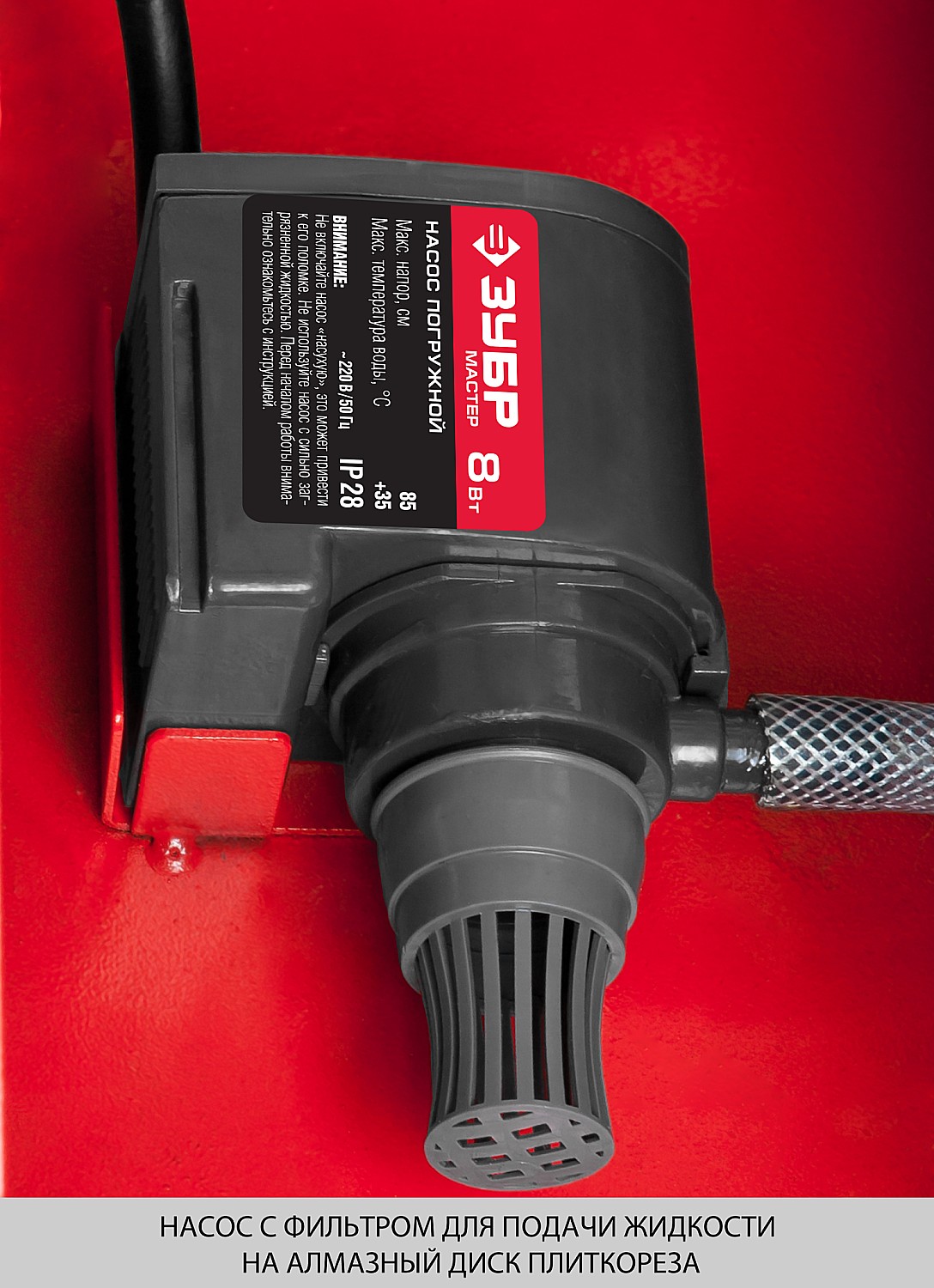

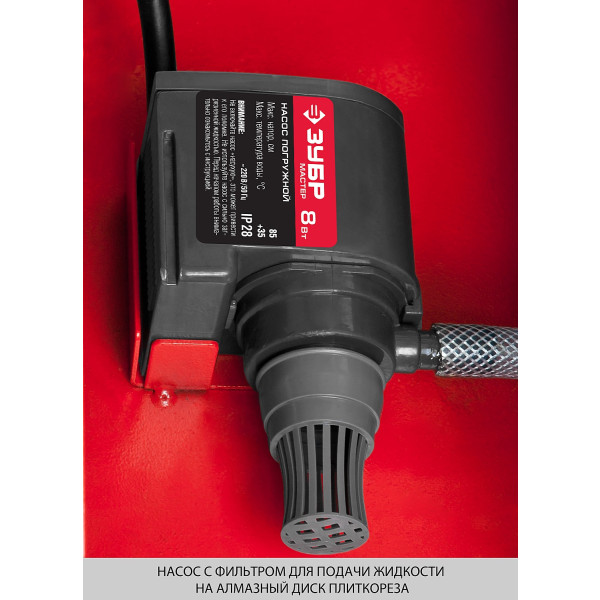

| 117 | Насос СОЖ 220V, 8W | V000-001-020 | 1 900 |
|
| 118 | Болт регулирующий | N000-031-527 | - |
|
| 123 | Болт поперечный | N000-031-528 | - |
|
| 124 | Фитинг M5х8 | N000-031-529 | - |
|
| 125 | Трубка 2 | N000-031-530 | - |
|
| 126 | Болт поперечный | N000-031-531 | - |
|
| 127 | Тройник | N000-031-532 | 618 |
|
| 128 | Трубка 1 | N000-031-533 | - |
|
| 130 | Винт наружный (без отверстия) | N000-031-049 | - |
|
| 131 | Винт наружный (с отверстием) | N000-031-050 | - |
|
| 138 | Вал | N000-031-534 | - |
|
| 139 | Пластина прижимная | N000-031-535 | - |
|
| 141 | Направляющая пластиковой цепи | N000-031-536 | - |
|
| 142 | Фиксатор шнура | N000-031-537 | - |
|
| 144 | Блок блокировки | N000-031-538 | - |
|
| 145 | Пружина сжатия | N000-031-539 | - |
|
| 149 | Ограждение 45 ° | N000-031-540 | - |
|
| 150 | Наклейка шкалы | N000-031-541 | - |
|
| 151 | Заглушка упоров | N000-031-542 | - |
|
| 152 | Пластина упора прижимная | N000-031-543 | - |
|
| 153 | Ножка 2 | N000-031-544 | - |
|
| 154 | Ножка 3 | N000-031-545 | - |
|
| 155 | Подшипник шариковый 609-2RS (26x9x7) с V образной проточкой n/n (4шт.) | N000-031-546 | 504 |
|
| 156 | Подшипник 609 2RS | N000-031-547 | 299 |
|
| 160 | Комплект метизов ЭП-250-1200С | N000-019-411 | 134 |
|
