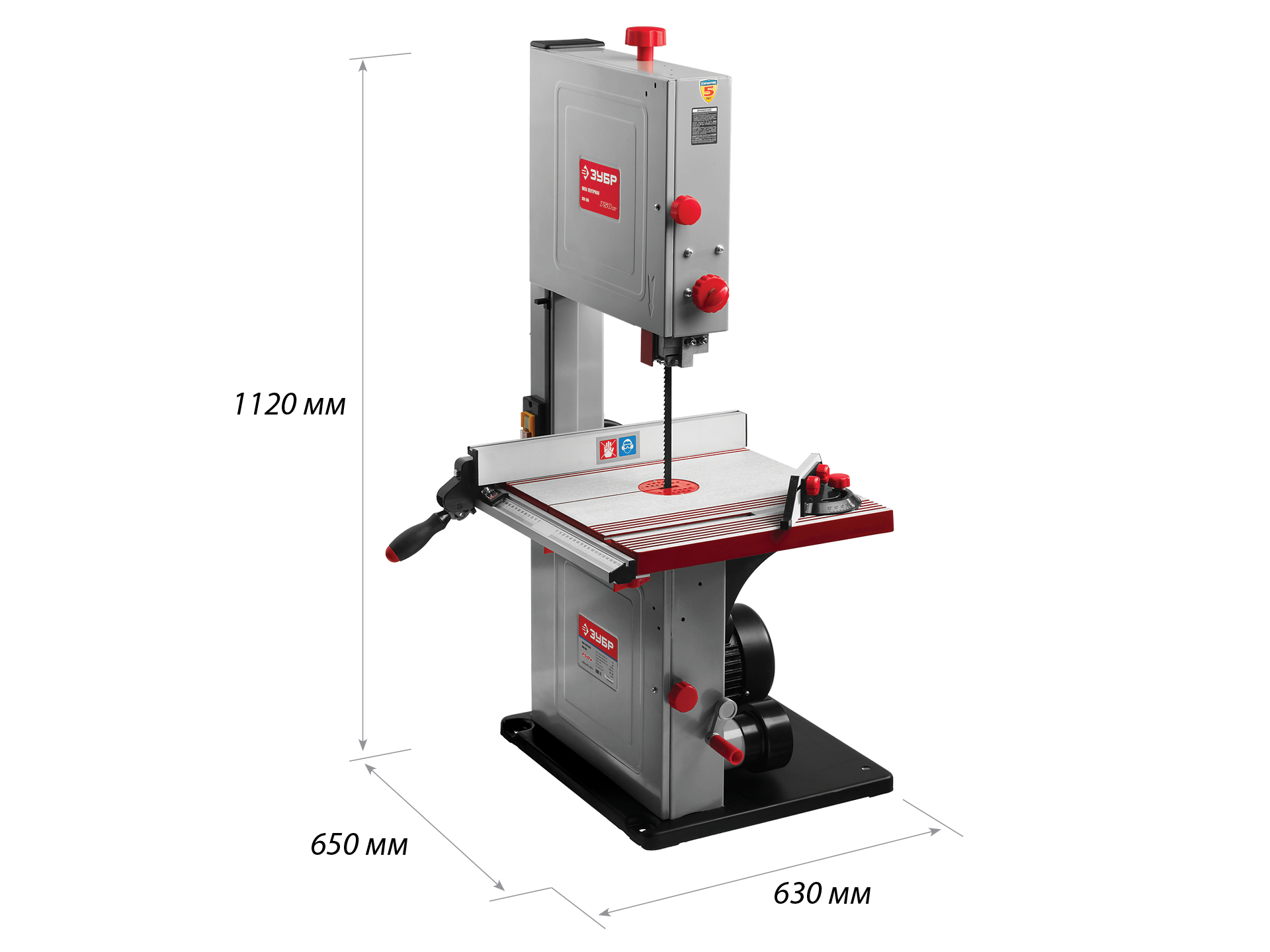

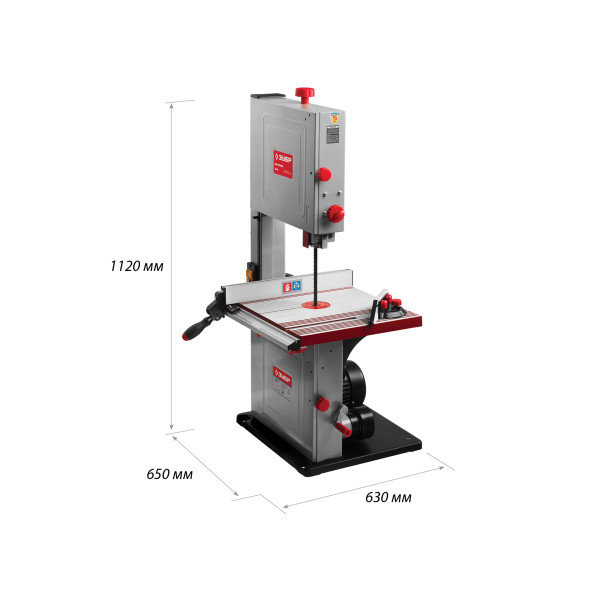

ЗУБР 305 мм, 750 Вт, ленточная пила (ЗПЛ-305)
Мощный и многофункциональный инструмент для множества видов работ (пиление, вырезание, фигурная обрезка и т.д.) с различными материалами (дерево, металл, пластик) - идеальный выбор для любого мастера
Преимущества
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения после пропадания
- Надежный необслуживаемый асинхронный двигатель
- Две скорости движения полотна для пиления различных материалов
- Ограничители полотна и регулируемые упоры для качественной работы
- Подвижные продольный и угловой упоры для пиления в размер
- Возможность подключения пылесоса для удаления продуктов пиления
Использование
Для пиления заготовок из дерева и его производных под различными углами, по радиусу, а также под наклоном
| Число скоростей | 2 |
| Габариты, см | 108х53х49 |
| Масса изделия, кг | 59 |
| Масса в упаковке, кг | 64 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 750 |
| Скорость движения полотна, м/с | 6.3/13,2 |
| Длина пильного полотна, мм | 2320 |
| Ширина пильного полотна, мм | 12.7 |
| Шаг зубьев полотна, TPI | 4 |
| Макс. высота заготовки, мм | 170 |
| Макс. ширина заготовки, мм | 305 |
| Мин. радиус пиления, мм | 35 |
| Угол наклона стола, градусов | 0-45 |
| Размер рабочего стола, мм | 495х390 |
| Возможность подключения пылесоса | да |
| Тип упаковки | коробка картонная |
ЗУБР 305 мм, 750 Вт, ленточная пила (ЗПЛ-305) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M4x20 | N000-027-452 | - |
|
| 2 | Шайба D4 | N000-027-453 | - |
|
| 3 | Крышка корпуса верхняя | N000-027-454 | - |
|
| 4 | Втулка | N000-027-455 | - |
|
| 5 | Щит | N000-027-456 | - |
|
| 6 | Гайка М4 | N000-027-457 | - |
|
| 7 | Прокладка | N000-027-458 | - |
|
| 8 | Шайба стопорная | N000-027-459 | - |
|
| 9 | Винт M5x12 | N000-027-460 | - |
|
| 10 | Кольцо D6 | N000-027-461 | - |
|
| 11 | Крышка корпуса нижняя | N000-027-462 | - |
|
| 13 | Кольцо стопорное D17 | N000-027-463 | - |
|
| 14 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 363 |
|
| 15 | Кольцо стопорное D40 | N000-027-464 | - |
|
| 16 | Накладка колеса приводного | N000-027-465 | 2 659 |
|
| 17 | Колесо приводное нижнее | N000-027-466 | 2 051 |
|
| 18 | Вал | N000-027-467 | - |
|
| 19 | Колесо приводное верхнее | N000-027-468 | 2 051 |
|
| 20 | Блок регулировочный | N000-027-469 | - |
|
| 21 | Винт M4x12 | N000-027-470 | - |
|
| 22 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 |
|
| 23 | Фиксатор | N000-027-471 | - |
|
| 24 | Прижим | N000-027-472 | - |
|
| 25 | Воротник шнура | N000-027-473 | - |
|
| 26 | Шнур сетевой H05RN-F Rubber 3Gх1.0мм2 2м | V000-006-344 | - |
|
| 27 | Винт | N000-027-474 | - |
|
| 28 | Пластина | N000-027-475 | - |
|
| 29 | Пружина | N000-027-476 | - |
|
| 30 | Фиксатор | N000-027-477 | - |
|
| 31 | Гайка М10 | N000-027-478 | - |
|
| 32 | Щит вертикального хода | N000-027-479 | - |
|
| 33 | Штифт | N000-027-480 | - |
|
| 34 | Винт M4x8 | N000-027-481 | - |
|
| 35 | Шайба пружинная D4 | N000-027-482 | - |
|
| 36 | Шайба | N000-027-483 | - |
|
| 37 | Заглушка | N000-027-484 | - |
|
| 38 | Прижим | N000-027-485 | - |
|
| 39 | Винт M4x16 | N000-027-486 | - |
|
| 40 | Шпилька фиксатора | N000-027-487 | - |
|
| 41 | Ручка фиксатора | N000-027-488 | - |
|
| 42 | Корпус микровыключателя | N000-027-489 | - |
|
| 43 | Крышка | N000-027-490 | - |
|
| 44 | Микровыключатель BC-8 | V000-003-390 | 555 |
|
| 45 | Саморез ST2.9x16 | N000-027-491 | - |
|
| 46 | Ручка | N000-027-492 | - |
|
| 47 | Винт-барашек | N000-027-493 | - |
|
| 48 | Роликовый винт | N000-027-494 | - |
|
| 49 | Пластина защитная левая | N000-027-495 | - |
|
| 50 | Кожух ограничителя верхнего | N000-027-496 | - |
|
| 51 | Винт | N000-027-497 | - |
|
| 52 | Крышка кожуха ограничителя | N000-027-498 | - |
|
| 53 | Шестерня | N000-027-499 | - |
|
| 54 | Фиксатор | N000-027-500 | - |
|
| 55 | Ручка регулятора | N000-027-501 | - |
|
| 56 | Цилиндрическая пружина сжатия | N000-027-502 | - |
|
| 57 | Шайба D6 | N000-027-503 | - |
|
| 58 | Гайка-барашек | N000-027-504 | - |
|
| 59 | Кольцо разжимное D9 | N000-027-505 | - |
|
| 60 | Винт M6x8 | N000-027-506 | - |
|
| 61 | Основание ограничителя верхнего | N000-027-507 | - |
|
| 62 | Шайба D6 | N000-027-508 | - |
|
| 63 | Винт M6x16 | N000-027-509 | - |
|
| 64 | Шайба D6 | N000-027-510 | - |
|
| 65 | Штифт D8х26 | N000-027-511 | - |
|
| 66 | Подшипник шариковый 625-2RS (16х5х5) | U009-625-RS0 | 101 |
|
| 67 | Ось | N000-027-512 | - |
|
| 68 | Винт M5x10 | N000-027-513 | - |
|
| 69 | Винт M5x20 | N000-027-514 | - |
|
| 70 | Шайба пружинная D5 | N000-027-515 | - |
|
| 71 | Шайба D5 | N000-027-516 | - |
|
| 72 | Винт M6x10 | N000-027-517 | - |
|
| 73 | Основание ограничителя нижнего | N000-027-518 | - |
|
| 74 | Вал эксцентрический | N000-027-519 | - |
|
| 75 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 |
|
| 76 | Кольцо стопорное D5 | N000-027-520 | - |
|
| 77 | Кожух ограничителя нижнего | N000-027-521 | - |
|
| 78 | Винт M6x12 | N000-027-522 | - |
|
| 79 | Гайка М5 | N000-027-523 | - |
|
| 80 | Накладка ограничителя верхнего | N000-027-524 | - |
|
| 81 | Винт M5x16 | N000-027-525 | - |
|
| 82 | Гайка М8 | N000-027-526 | - |
|
| 83 | Щетка | N000-027-527 | - |
|
| 84 | Винт | N000-027-528 | - |
|
| 85 | Пыльник | N000-027-529 | - |
|
| 86 | Болт M10x25 | N000-027-530 | - |
|
| 87 | Шайба пружинная D8 | N000-027-531 | - |
|
| 88 | Шайба D8 | N000-027-532 | - |
|
| 89 | Уплотнение | N000-027-533 | - |
|
| 90 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303 |
|
| 91 | Гайка М20 | N000-027-534 | - |
|
| 92 | Вал с кольцом | N000-027-535 | - |
|
| 93 | Ремень поликлиновой 4PJ612 | N000-027-536 | 807 |
|
| 94 | Шпонка 5x5x30 | N000-027-537 | - |
|
| 95 | Шкив ведуший | N000-027-538 | 1 120 |
|
| 96 | Винт M6x12 | N000-027-539 | - |
|
| 97 | Гайка М8 | N000-027-540 | - |
|
| 98 | Ролик натяжителя ремня | N000-027-541 | - |
|
| 99 | Ось | N000-027-542 | - |
|
| 100 | Шайба | N000-027-543 | - |
|
| 101 | Корпус | N000-027-544 | - |
|
| 102 | Втулка | N000-027-545 | - |
|
| 103 | Шток натяжителя | N000-027-546 | - |
|
| 104 | Винт M5x8 | N000-027-547 | - |
|
| 105 | Двигатель в сборе 750 Вт | V000-001-696 | 14 144 |
|
| 105 | Двигатель АДС в сборе 750 Вт (V.2) | V000-001-699 | 9 421 |
|
| 106 | Вал | N000-027-548 | - |
|
| 107 | Гайка М6 | N000-027-549 | - |
|
| 108 | Болт M6x20 | N000-027-550 | - |
|
| 109 | Заглушка | N000-027-551 | - |
|
| 110 | Штифт | N000-027-552 | - |
|
| 111 | Винт M6х40 специальный | N000-027-553 | - |
|
| 112 | Упор направляющий | N000-027-554 | - |
|
| 113 | Заглушка | N000-027-555 | - |
|
| 114 | Гайка-барашек | N000-027-556 | - |
|
| 115 | Линейка | N000-027-557 | - |
|
| 116 | Винт-барашек | N000-027-558 | - |
|
| 117 | Шайба | N000-027-559 | - |
|
| 118 | Транспортир | N000-027-560 | - |
|
| 119 | Винт M6x20 | N000-027-561 | - |
|
| 120 | Упор угловой | N000-027-562 | - |
|
| 121 | Заглушка | N000-027-563 | - |
|
| 122 | Винт M5x6 | N000-027-564 | - |
|
| 123 | Винт M3x10 | N000-027-565 | - |
|
| 124 | Вставка стола рабочего | N000-027-566 | - |
|
| 125 | Стол рабочий | N000-027-567 | - |
|
| 126 | Болт | N000-027-568 | - |
|
| 127 | Заклепка 2x3 | N000-027-569 | - |
|
| 128 | Знак угловой | N000-027-570 | - |
|
| 129 | Кронштейн регулятора наклона | N000-027-571 | - |
|
| 130 | Винт M8x25 | N000-027-572 | - |
|
| 131 | Указатель | N000-027-573 | - |
|
| 132 | Планка | N000-027-574 | - |
|
| 133 | Кронштейн опорный | N000-027-575 | - |
|
| 134 | Гайка-барашек | N000-027-576 | - |
|
| 135 | Заглушка | N000-027-577 | - |
|
| 136 | Пружина | N000-027-578 | - |
|
| 137 | Втулка каучуковая | N000-027-579 | - |
|
| 138 | Шпилька М8x80 | N000-027-580 | - |
|
| 139 | Штифт D8х25 | N000-027-581 | - |
|
| 140 | Линейка | N000-027-582 | - |
|
| 141 | Кронштейн упора | N000-027-583 | - |
|
| 142 | Указатель ширины пиления | N000-027-584 | - |
|
| 143 | Планка пластиковая | N000-027-585 | - |
|
| 144 | Винт M4x8 | N000-027-586 | - |
|
| 145 | Прижим | N000-027-587 | - |
|
| 146 | Штифт | N000-027-588 | - |
|
| 147 | Винт специальный | N000-027-589 | - |
|
| 148 | Колесо эксцентриковое со штифтом | N000-027-590 | - |
|
| 149 | Рукоятка зажимная | N000-027-591 | - |
|
| 150 | Крышка рукоятки | N000-027-592 | - |
|
| 151 | Саморез ST4.8x13 | N000-027-593 | - |
|
| 152 | Штифт 3x20 | N000-027-594 | - |
|
| 153 | Ручка регулятора | N000-027-595 | - |
|
| 154 | Рукоятка ручки регулятора | N000-027-596 | - |
|
| 155 | Штифт | N000-027-597 | - |
|
| 156 | Блок сжатия | N000-027-598 | - |
|
| 157 | Заглушка | N000-027-599 | - |
|
| 158 | Линейка | N000-027-600 | - |
|
| 159 | Ручка блокировки основной шкалы | N000-027-601 | - |
|
| 160 | Болт M10x45 | N000-027-602 | - |
|
| 161 | Шайба D10 | N000-027-603 | - |
|
| 162 | Шайба пружинная D10 | N000-027-604 | - |
|
| 163 | Винт M6x16 | N000-027-605 | - |
|
| 164 | Планка | N000-027-606 | - |
|
| 165 | Планка | N000-027-607 | - |
|
| 166 | Планка | N000-027-608 | - |
|
| 167 | Стойка | N000-027-609 | - |
|
| 168 | Опора резиновая | N000-027-610 | - |
|
| 169 | Планка | N000-027-611 | - |
|
| 170 | Кронштейн | N000-027-612 | - |
|
| 171 | Шпилька соединительная | N000-027-613 | - |
|
| 172 | Кронштейн | N000-027-614 | - |
|
| 173 | Пластина прижимная | N000-027-615 | - |
|
| 174 | Гайка | N000-027-616 | - |
|
| 175 | Пластина прижимная | N000-027-617 | - |
|
| 176 | Винт барашек | N000-027-618 | - |
|
| 177 | Пружина | N000-027-619 | - |
|
| 178 | Гайка М10 | N000-027-620 | - |
|
| 179 | Щетка для очистки полотна ленточной пилы | N000-036-625 | 108 |
|
