ЗУБР 190 мм, 350 Вт, ленточная пила (ЗПЛ-350-190)
Универсальное изделие для множества работ (пиление, вырезание, фигурная обрезка и т.д.) с различными материалами (дерево, металл, пластик)
Преимущества
- Качественная сталь и оптимальный шаг зубьев полотна позволяют пилить различные материалы
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения после пропадания
- Надежный необслуживаемый асинхронный двигатель

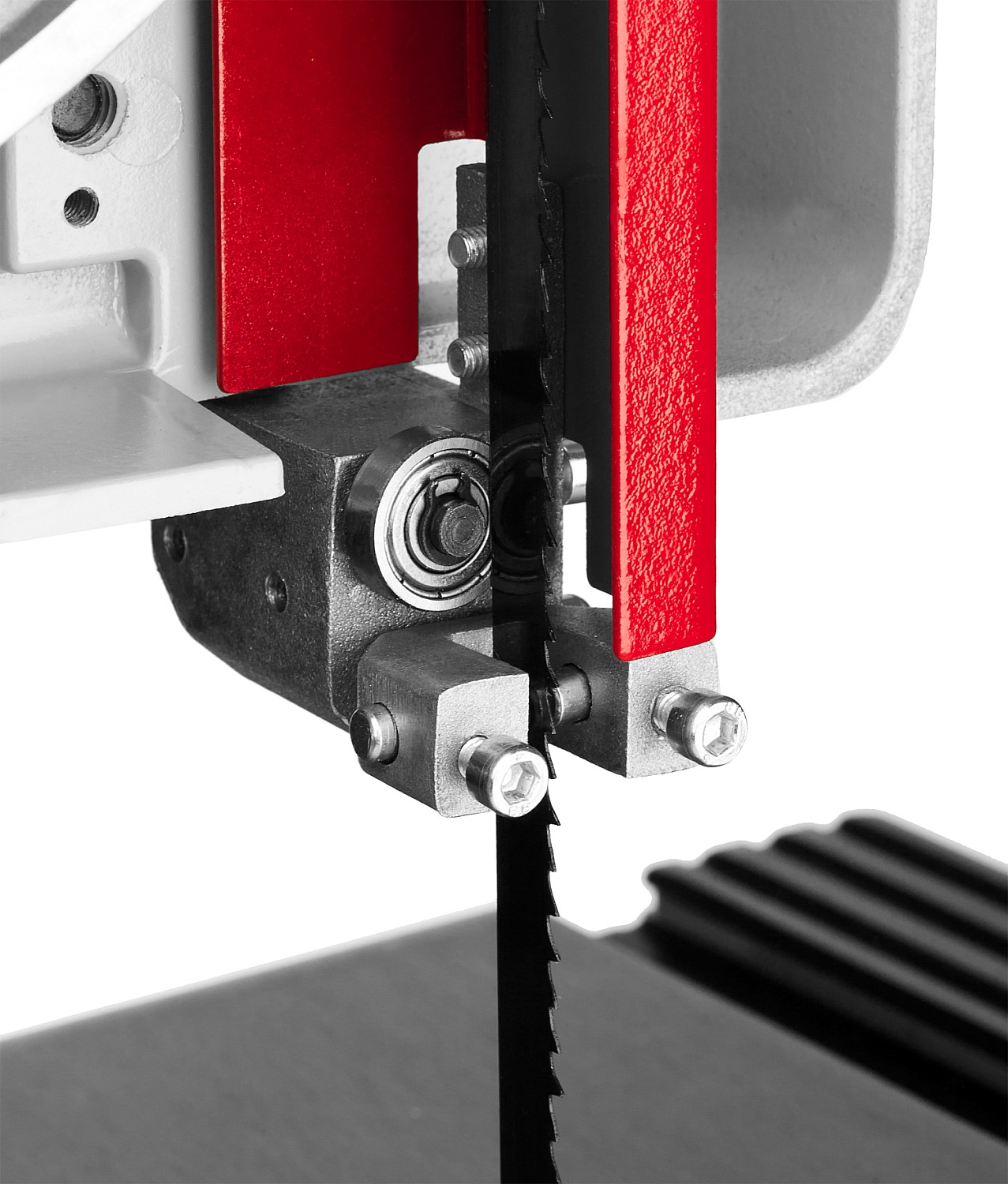

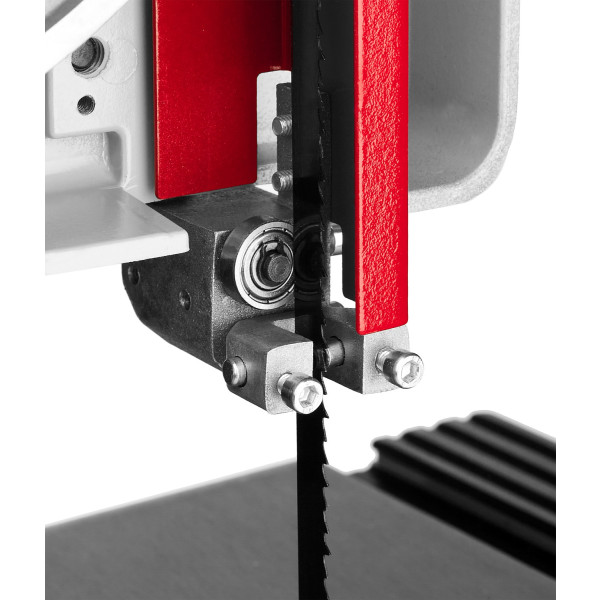

- Ограничители полотна и регулируемые упоры для качественной работы
- Подвижные продольный и угловой упоры для пиления в размер
- Возможность подключения пылесоса для удаления продуктов пиления
Использование
Для пиления заготовок из дерева и его производных под различными углами, по радиусу, а также под наклоном
| Число скоростей | 1 |

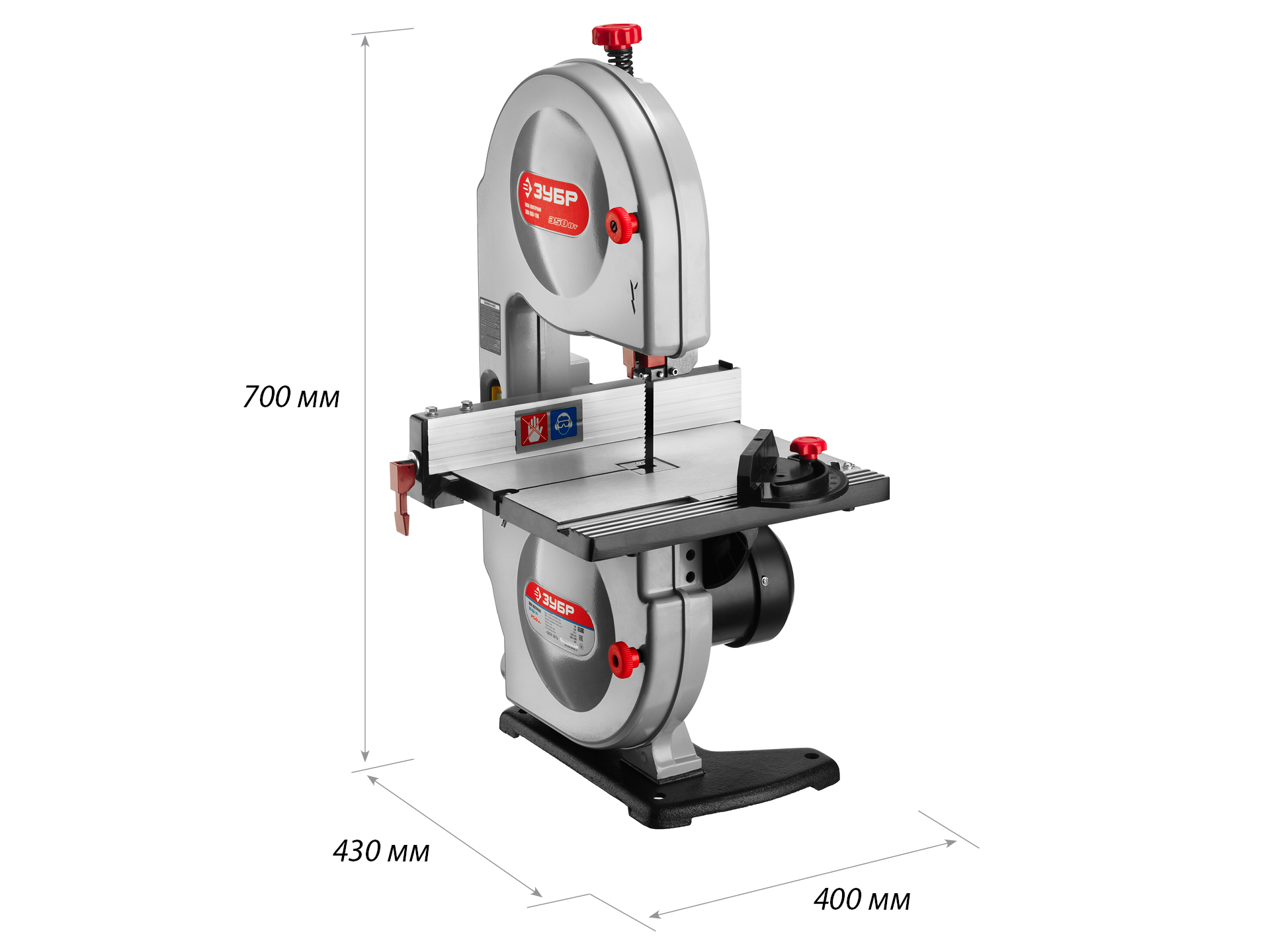

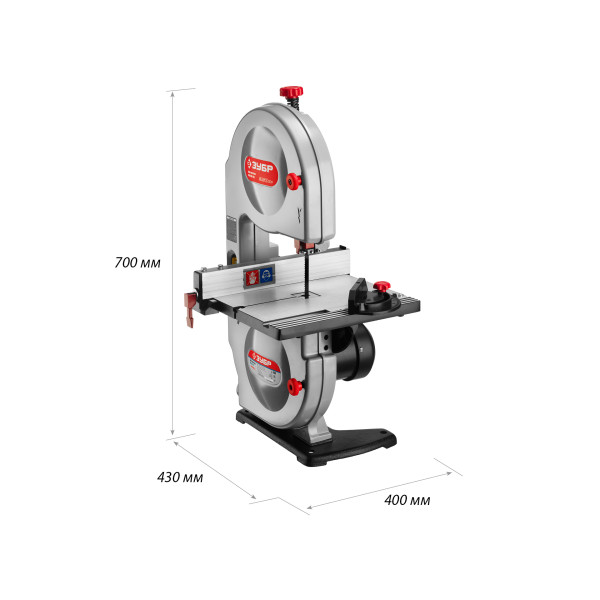

| Габариты, см | 38х28.5х75 |
| Масса изделия, кг | 15 |
| Масса в упаковке, кг | 17 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 350 |
| Скорость движения полотна, м/с | 14.7 |
| Длина пильного полотна, мм | 1425 |
| Ширина пильного полотна, мм | 8 |
| Шаг зубьев полотна, TPI | 12 |
| Макс. высота заготовки, мм | 80 |
| Макс. ширина заготовки, мм | 190 |
| Мин. радиус пиления, мм | 20 |
| Угол наклона стола, градусов | 0-45 |
| Размер рабочего стола, мм | 290х290 |
| Возможность подключения пылесоса | да |
| Тип упаковки | коробка картонная |
ЗУБР 190 мм, 350 Вт, ленточная пила (ЗПЛ-350-190) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Кольцо стопорное | U524-350-001 | - |
|
| 2 | Головка винта-барашка | U524-350-002 | - |
|
| 3 | Шпилька | U524-350-003 | - |
|
| 6 | Кожух | U524-350-006 | 721 |
|
| 7 | Полотно пильное | U524-350-007 | - |
|
| 8 | Кольцо стопорное разжимное D9 #F | UM06-001-003 | 101 |
|
| 9 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 265 |
|
| 10 | Кольцо стопорное сжимное D30 | UM06-002-004 | 101 |
|
| 11 | Ремень сцепления (пара) L566/ширина14 | U524-350-011 | 735 |
|
| 12 | Колесо приводное | U524-350-012 | 2 238 |
|
| 13 | Винт M6x30 | UM01-000-050 | 44 |
|
| 14 | Втулка | U524-350-014 | - |
|
| 15 | Винт установочный | U524-350-015 | - |
|
| 18 | Щит вертикального хода | U524-350-018 | - |
|
| 19 | Натяжитель | U524-350-019 | 459 |
|
| 20 | Штифт | U524-350-020 | - |
|
| 21 | Вал | U524-350-021 | - |
|
| 22 | Винт M4x18 PH2 #F | UM01-000-071 | 101 |
|
| 23 | Шайба D4 | UM04-000-002 | 101 |
|
| 24 | Петля | U524-350-024 | - |
|
| 25 | Пластина прижимная | U524-350-025 | - |
|
| 26 | Винт M4x12 | UM01-000-015 | 101 |
|
| 27 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 |
|
| 28 | Колесо приводное | U524-350-028 | 2 238 |
|
| 29 | Шайба D23 d5,2 h2 | U524-350-029 | - |
|
| 30 | Шайба-гровер D5 | UM04-001-003 | 101 |
|
| 31 | Винт M5x19 | UM01-000-037 | 101 |
|
| 32 | Кольцо стопорное | U524-350-032 | - |
|
| 33 | Винт-барашек M6 | U524-350-033 | - |
|
| 34 | Шайба пластиковая D26 d7 h1,9 | U524-350-034 | - |
|
| 35 | Упор пружины | U524-350-035 | - |
|
| 36 | Пружина | U524-350-036 | - |
|
| 37 | Корпус | U524-350-037 | 6 062 |
|
| 38 | Гайка M6 | UM05-000-003 | 136 |
|
| 39 | Винт M6 подстроечный | U524-350-039 | - |
|
| 40 | Пластина крепления верхняя | U524-350-040 | - |
|
| 41 | Винт M4x14 H3 (цилиндр) #F | UM01-000-114 | 101 |
|
| 42 | Вал эксцентрический | U524-350-042 | - |
|
| 43 | Подшипник шариковый 625-2RS (16х5х5) | U009-625-RS0 | 101 |
|
| 44 | Кольцо стопорное D3 | UM06-000-002 | 101 |
|
| 45 | Винт M4x16 H3 (цилиндр) #F | UM01-000-082 | 101 |
|
| 46 | Кронштейн | U524-350-046 | - |
|
| 47 | Штифт D5х16 | U524-350-047 | - |
|
| 48 | Основание защитное | U524-350-048 | - |
|
| 49 | Пластина защитная верхняя | U524-350-049 | - |
|
| 50 | Винт M4x20 Н3 (цилиндр) #F | UM01-000-025 | 101 |
|
| 52 | Пластина прижимная | U524-350-052 | - |
|
| 53 | Винт-барашек M8 | U524-350-053 | - |
|
| 54 | Гайка M4 | UM05-000-002 | 101 |
|
| 55 | Пластина прижимная в сборе | U524-350-055 | - |
|
| 57 | Воротник шнура | U524-350-057 | - |
|
| 58 | Шнур сетевой резин. 3x1,0мм 2м #F | U099-004-010 | 202 |
|
| 59 | Воротник шнура | U524-350-059 | - |
|
| 60 | Болт M6х18 | UM03-000-019 | - |
|
| 61 | Шайба-гровер D6 | UM04-001-004 | 101 |
|
| 62 | Шайба D6 | UM04-000-004 | 101 |
|
| 63 | Упор направляющий | U524-350-063 | 1 617 |
|
| 64 | Шток соединительный | U524-350-064 | - |
|
| 65 | Прижим подвижный | U524-350-065 | - |
|
| 66 | Пружина | U524-350-066 | - |
|
| 67 | Шайба квадратная | U524-350-067 | - |
|
| 68 | Винт-барашек M6 | U524-350-068 | - |
|
| 69 | Шайба пластиковая | U524-350-069 | - |
|
| 70 | Транспортир | U524-350-070 | 1 414 |
|
| 71 | Указатель | U524-350-071 | - |
|
| 72 | Линейка | U524-350-072 | - |
|
| 73 | Винт специальный | U524-350-073 | - |
|
| 75 | Пружина | U524-350-075 | - |
|
| 76 | Рукоятка регулятора | U524-350-076 | - |
|
| 77 | Шток резьбовой | U524-350-077 | - |
|
| 78 | Основание транспортира | U524-350-078 | - |
|
| 79 | Гайка-барашек М5 | UM05-006-003 | - |
|
| 80 | Стол рабочий | U524-350-080 | - |
|
| 81 | Болт M5x28 | UM03-000-010 | 101 |
|
| 82 | Вставка стола | U524-350-082 | - |
|
| 83 | Крепление упора направляющего | U524-350-083 | - |
|
| 84 | Шайба D22 d8,5 h1,4 | U524-350-084 | - |
|
| 85 | Шайба D22 d8,7 h1,4 | U524-350-085 | - |
|
| 86 | Шток резьбовой | U524-350-086 | - |
|
| 87 | Рукоятка зажимная | U524-350-087 | - |
|
| 88 | Штифт | U524-350-088 | 202 |
|
| 89 | Болт M8x30 | UM03-000-001 | 101 |
|
| 90 | Шайба-гровер D8 | UM04-001-005 | 101 |
|
| 91 | Шайба D8 | UM04-000-005 | 101 |
|
| 92 | Опора | U524-350-092 | 707 |
|
| 93 | Кожух защитный нижний | U524-350-093 | - |
|
| 95 | Прижим шнура | U524-350-095 | - |
|
| 96 | Шпонка 16x4x4 | U524-350-096 | - |
|
| 97 | Указатель | U524-350-097 | - |
|
| 98 | Пластина крепления верхняя | U524-350-098 | - |
|
| 101 | Вал эксцентриковый | U524-350-101 | 128 |
|
| 102 | Щетка-сметка | U524-350-102-W | - |
|
| 103 | Винт M8х25 РН4 | UM01-000-173 | - |
|
| 104 | Электродвигатель в сборе АД 220В 350Вт | U524-350-104 | 12 124 |
|
| 104.1 | Статор в сборе | N000-030-213 | 5 201 |
|
| 104.2 | Ротор АД | N000-030-189 | 2 626 |
|
| 105 | Панель | U524-350-105 | - |
|
| 106 | Саморез 3x16 РН1 | UM02-000-009 | 101 |
|
| 107 | Прижим шнура | U524-350-107 | - |
|
| 108 | Кронштейн | U524-350-108 | - |
|
| 110 | Микровыключатель DW-20/14(14)A 250VAC 5E4 | U451-550-011 | 404 |
|
| 111 | Винт M5x9 PH2 #F | UM01-000-087 | 101 |
|
| 112 | Шайба D5 #F | UM04-000-003 | 101 |
|
| 113 | Винт установочный | U524-350-113 | - |
|
| 114 | Болт M6х20 | UM03-000-025 | - |
|
| 115 | Винт M3x5 PH1 (потай) #F | UM01-000-004 | 101 |
|
| 116 | Шайба D14 d7,2 h4 | U524-350-116 | - |
|
| 117 | Толкатель | U524-350-117 | 1 236 |
|
| 118 | Шайба D3 | UM04-000-001 | 101 |
|
| 118 | Щетка для очистки полотна ленточной пилы | N000-036-626 | 108 |
|
| 119 | Винт M4x9 PH2 #F | UM01-000-010 | 101 |
|
| 120 | Винт M4x14 РН2 | UM01-000-018 | 101 |
|
| 121 | Саморез 3x8 PH1 | UM02-000-067 | 101 |
|
| 122 | Шайба стопорная D4 | UM04-003-001 | 101 |
|
| 123 | Винт M3x10 PH1 #F | UM01-000-073 | 101 |
|
| 124 | Шайба-гровер D4 | UM04-001-002 | 101 |
|
