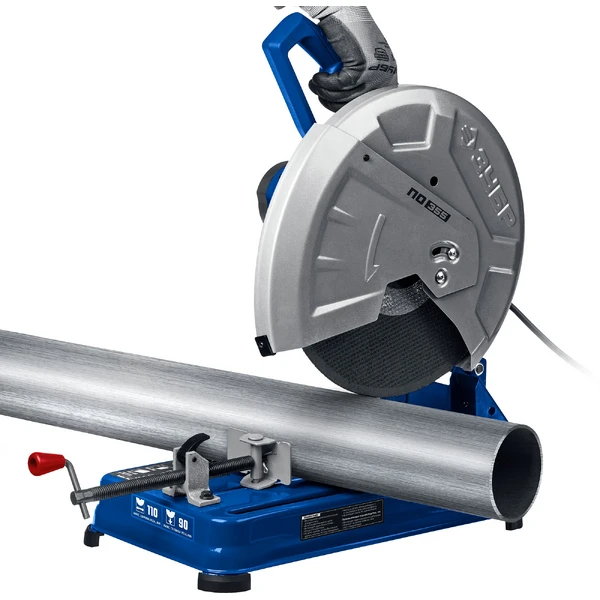

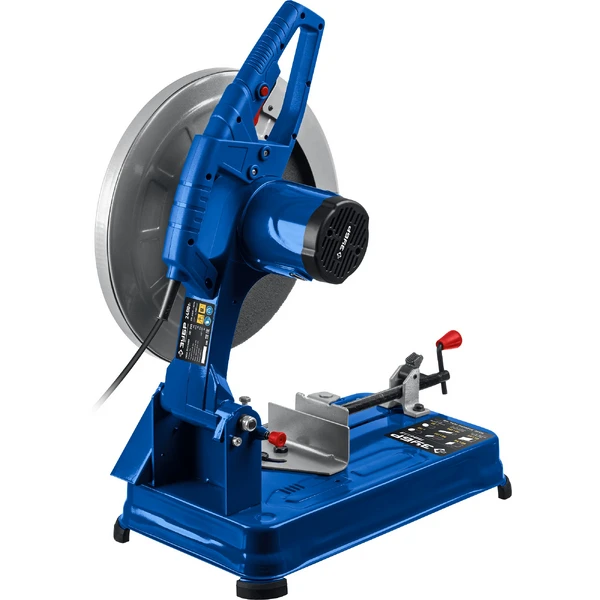

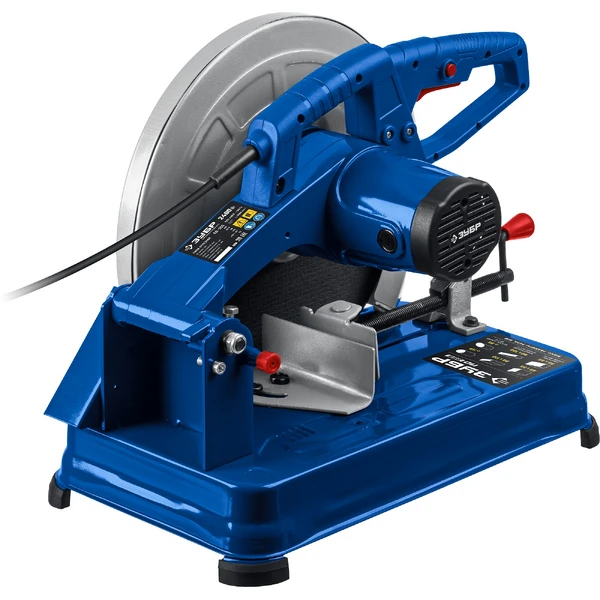

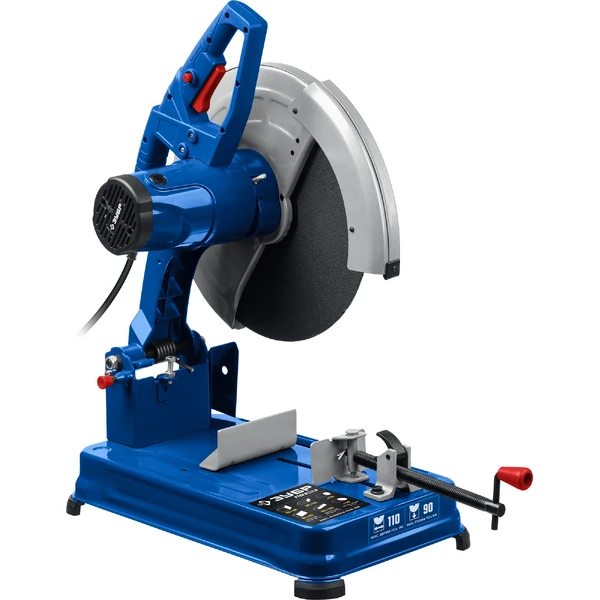

ЗУБР 355 мм, 2400 Вт, монтажная пила (отрезная), Профессионал (ПО-355)
ПО-355 это профессиональная отрезная пила для продуктивной резки различных видов металла абразивными дисками.

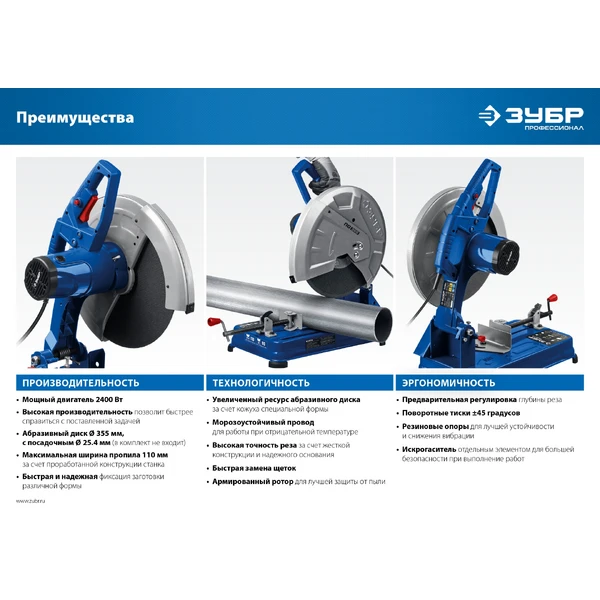

Преимущества
- Мощный электродвигатель и надёжный редуктор
- Поворотные тиски +-45 градусов.

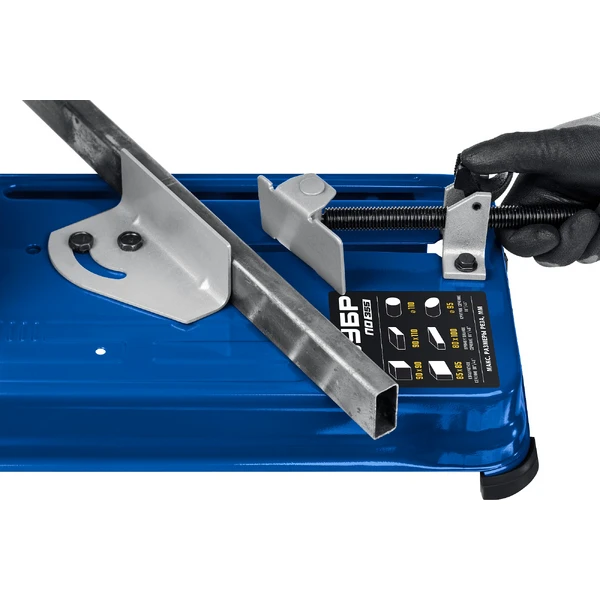

- Быстрая и надёжная фиксация заготовки
- Простая замена угольных щёток
- Прочное штампованное основание
- Резиновые опоры для снижения вибраций.
- Защитный кожух для более безопасной работы
Использование
Для прямой и косой отрезки металлических заготовок абразивным отрезным кругом.

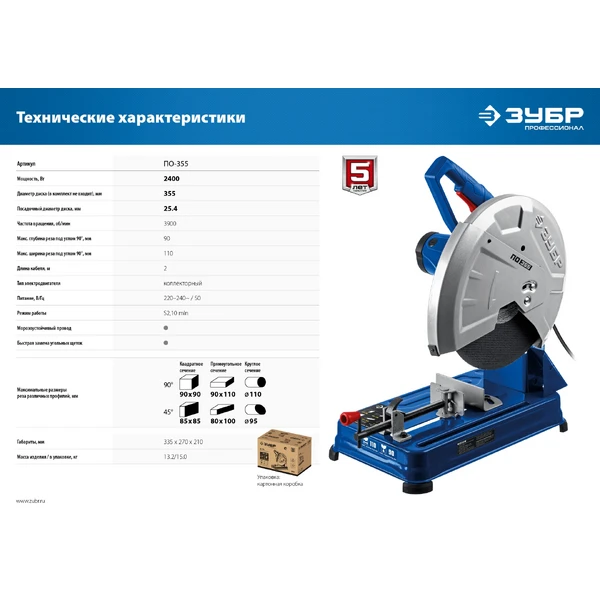

| Тип двигателя | Коллекторный |
| Масса изделия, кг | 13.2 |
| Гарантия | 5 лет |
| Мощность, Вт | 2400 |
| Режим работы | S2.10 min |
| Длина кабеля, м | 2 |
| Макс. глубина пропила под углом 90°, мм | 90 |
| Частота вращения, мин-1 | 3900 |
| Посадочный диаметр диска, мм | 25.4 |
| Макс. ширина пропила под углом 90°, мм | 110 |
| Масса изделия в упаковке, кг | 15 |
| Диаметр диска (в комплект не входит), мм | 355 |
| Питание, В/Гц | 220-240~/50 |
| Морозоустойчивый провод | да |
| Быстрая замена угольных щеток | да |
| Тип упаковки | коробка картонная |
ЗУБР 355 мм, 2400 Вт, монтажная пила (отрезная), Профессионал (ПО-355) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Кожух защитный | N000-037-332 | - |
|
| 3 | Рукоятка правая часть | N000-037-333 | - |
|
| 7 | Шнур сетевой H07RN-F 2х1.5мм2 0.35м | V000-006-400 | 606 |
|
| 8 | Рукоятка левая часть | N000-037-334 | - |
|
| 12 | Болт M10х20 Hex | N000-037-335 | - |
|
| 13 | Шайба | N000-037-336 | - |
|
| 14 | Фланец внешний | N000-037-337 | 202 |
|
| 15 | Кольцо проставочное | N000-037-338 | 131 |
|
| 17 | Кольцо уплотнительное | N000-037-339 | - |
|
| 18 | Фланец внутренний | N000-037-340 | 197 |
|
| 19 | Шпиндель | N000-037-341 | 303 |
|
| 20 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 888 |
|
| 21 | Фланец редуктора | N000-037-342 | 175 |
|
| 23 | Пружина кручения | N000-037-343 | 156 |
|
| 24 | Шестерня | N000-037-344 | 404 |
|
| 25 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 |
|
| 26 | Корпус редуктора | N000-037-345 | - |
|
| 27 | Штифт пружинный | N000-037-346 | - |
|
| 28 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 29 | Крыльчатка ротора | N000-037-347 | - |
|
| 30 | Ротор КД | N000-037-348 | 3 353 |
|
| 31 | Перегородка | N000-037-349 | 505 |
|
| 33 | Пружина | N000-037-350 | - |
|
| 34 | Статор КД | N000-037-351 | 2 880 |
|
| 35 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
| 36 | Пыльник | N000-037-352 | - |
|
| 37 | Корпус статора | N000-037-353 | 5 052 |
|
| 38 | Щётка графитовая (пара) 6.5х13.5х17 | N000-037-354 | 297 |
|
| 39 | Крышка двигателя торцевая | N000-037-355 | - |
|
| 44 | Ось | N000-037-356 | - |
|
| 45 | Крышка | N000-037-357 | - |
|
| 46 | Штифт | N000-037-358 | - |
|
| 47 | Кронштейн | N000-037-359 | - |
|
| 52 | Губка тисков большая | N000-037-360 | - |
|
| 53 | Кожух откидной | N000-037-361 | - |
|
| 54 | Штифт резиновый | N000-037-362 | - |
|
| 58 | Собачка | N000-037-363 | 5 557 |
|
| 59 | Штифт пружинный | N000-037-364 | - |
|
| 64 | Губка тисков малая | N000-037-365 | - |
|
| 65 | Кронштёен зажимного механизма | N000-037-366 | - |
|
| 66 | Штифт | N000-037-367 | - |
|
| 68 | Шпилька | N000-037-368 | 4 041 |
|
| 69 | Шпилька Г-образная | N000-037-369 | - |
|
| 70 | Рукоятка | N000-037-370 | - |
|
| 73 | Опора резиновая | N000-037-371 | - |
|
| 74 | Основание в сборе | N000-037-372 | - |
|
| 77 | Выключатель FA4-10/2B 10А 250В | V000-003-252 | 784 |
|
| 41.C | Щёткодержатель в сборе с крышкой (пара) | N000-037-373 | 191 |
|
