ЗУБР 355 мм, 2000 Вт, монтажная пила (отрезная) с пильным диском, Профессионал (ПОМ-355-Н)
ПОМ-355-Н Профессиональная отрезная пила для пильных дисков по металлу. Диск с твердосплавными пластинами (в комплекте) позволяет получить стабильный производительный рез высокого качества, с минимальным количеством искр, без заусенцев и окалин.
Преимущества
- Мощный электродвигатель и усиленный
- редуктор обеспечивают непрерывный режим
- работы S1
- Высокая производительность, качество и точность реза
- Поворотные тиски 90...45 градусов.
- Холодная резка металла с минимальным количеством искр, без заусенцев и окалин
- Быстрая и надёжная фиксация заготовки
- Простая замена угольных щёток
- Прочное штампованное основание
- Резиновые опоры для снижения вибраций.
- Лазерный указатель
Использование
Для прямой и косой отрезки металлических заготовок пильным диском с твердосплавными пластинами.
| Тип двигателя | Коллекторный |
| Масса изделия, кг | 24.5 |
| Гарантия | 5 лет |
| Диаметр диска, мм | 355 |
| Мощность, Вт | 2000 |
| Режим работы | S1 |
| Длина кабеля, м | 2 |
| Макс. глубина пропила под углом 90°, мм | 130 |
| Частота вращения, мин-1 | 1300 |
| Посадочный диаметр диска, мм | 25.4 |
| Макс. ширина пропила под углом 90°, мм | 180 |
| Масса изделия в упаковке, кг | 26 |
| Питание, В/Гц | 220-240~/50 |
| Морозоустойчивый провод | да |
| Быстрая замена угольных щеток | да |
| Тип упаковки | коробка картонная |

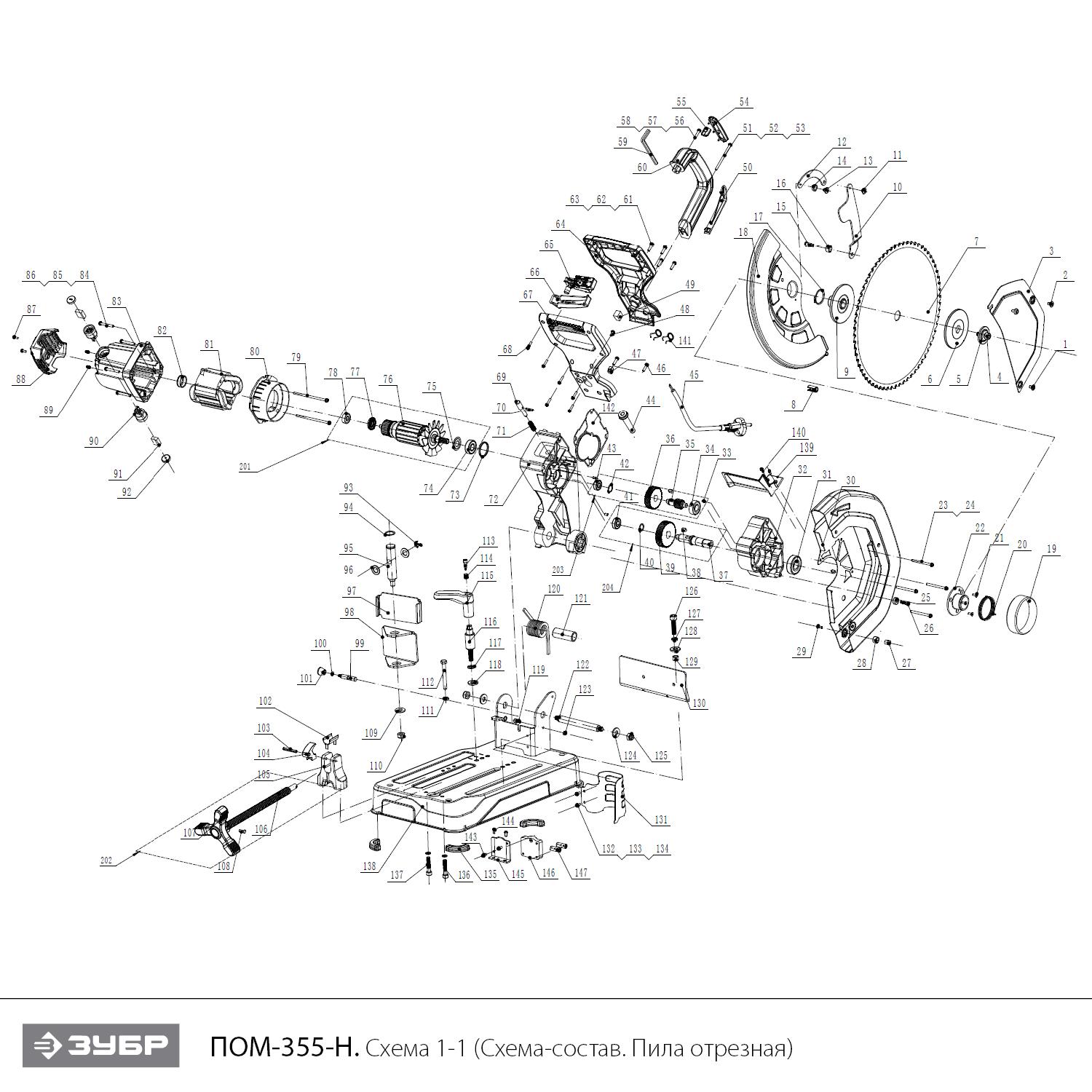

ЗУБР 355 мм, 2000 Вт, монтажная пила (отрезная) с пильным диском, Профессионал (ПОМ-355-Н) : схема сборки и запчасти
| № | Наименование | Артикул | |
|---|---|---|---|
| 3 | Крышка кожуха | N000-036-419 |
|
| 4 | Винт M10х25 Hex | N000-036-420 |
|
| 5 | Шайба | N000-036-421 |
|
| 6 | Фланец прижимной внешний D89хd25.4 | N000-036-422 |
|
| 8 | Демпфер кожуха | N000-036-423 |
|
| 9 | Фланец прижимной внутренний D89хd25.4 | N000-036-424 |
|
| 10 | Кронштейн | N000-036-425 |
|
| 11 | Винт | N000-036-426 |
|
| 12 | Тяга | N000-036-427 |
|
| 13 | Винт | N000-036-428 |
|
| 14 | Втулка | N000-036-429 |
|
| 15 | Винт | N000-036-430 |
|
| 16 | Втулка | N000-036-431 |
|
| 18 | Кожух подвижный | N000-036-432 |
|
| 19 | Стакан пружины | N000-036-433 |
|
| 20 | Пружина | N000-036-434 |
|
| 22 | Крышка редуктора | N000-036-435 |
|
| 23 | Винт M5x60 H4 | UM01-000-199 |
|
| 25 | Подшипник шариковый 606-2Z (40х17х12) ZXBRS | U009-606-RS0 |
|
| 26 | Винт M6x16 | N000-027-605 |
|
| 27 | Муфта соединительная | N000-036-436 |
|
| 28 | Демпфер | N000-036-437 |
|
| 30 | Кожух неподвижный | N000-036-438 |
|
| 31 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 |
|
| 32 | Корпус редуктора | N000-036-439 |
|
| 33 | Штифт разрезной D5х8 | N000-036-440 |
|
| 34 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS |
|
| 35 | Вал-шестерня | N000-036-441 |
|
| 36 | Шестерня | N000-036-442 |
|
| 37 | Шпиндель | N000-036-443 |
|
| 38 | Шпонка 4х13 | N000-036-444 |
|
| 39 | Шестерня | N000-036-445 |
|
| 41 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS |
|
| 43 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS |
|
| 49 | Вставка рукоятки | N000-036-447 |
|
| 50 | Конденсатор 0.22µF | N000-019-425 |
|
| 51 | Винт M5х80 | U353-200-041 |
|
| 54 | Вставка рукоятки | N000-036-448 |
|
| 55 | Втулка резиновая | N000-036-449 |
|
| 56 | Винт M5x25 | N000-025-255 |
|
| 60 | Рукоятка | N000-036-451 |
|
| 61 | Винт M5х20 | N000-020-799 |
|
| 64 | Рукоятка верхняя часть | N000-036-452 |
|
| 65 | Выключатель Jiaben S400 15(15A) 250V 5E4 TUV | V000-003-478 |
|
| 66 | Курок выключателя | N000-036-453 |
|
| 67 | Рукоятка нижняя часть | N000-036-454 |
|
| 69 | Штифт блокировки вала | N000-036-455 |
|
| 70 | Штифт пружинный D4 | N000-036-456 |
|
| 71 | Пружина | N000-036-457 |
|
| 72 | Корпус | N000-036-458 |
|
| 73 | Прокладка | N000-036-459 |
|
| 74 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS |
|
| 75 | Прокладка пылезащитная | N000-036-460 |
|
| 76 | Ротор КД | N000-036-461 |
|
| 77 | Кольцо ограничительное | N000-036-462 |
|
| 78 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 |
|
| 80 | Дефлектор | N000-036-463 |
|
| 81 | Статор КД | N000-036-464 |
|
| 82 | Втулка подшипника 629 резиновая | N000-030-894 |
|
| 83 | Корпус двигателя | N000-036-465 |
|
| 84 | Винт M5x40 | N000-002-920 |
|
| 88 | Крышка двигателя | N000-036-466 |
|
| 89 | Винт M5х8 Hex | N000-020-809 |
|
| 90 | Щёткодержатель (пара) | N000-036-467 |
|
| 91 | Щётка графитовая (пара) 7х18х18 | N000-036-468 |
|
| 92 | Крышка щёткодержателя (пара) D22 | N000-036-469 |
|
| 93 | Штифт | N000-036-470 |
|
| 95 | Вал | N000-036-471 |
|
| 97 | Упор насадной | N000-036-472 |
|
| 98 | Упор подвижный | N000-036-473 |
|
| 99 | Штифт | N000-036-474 |
|
| 100 | Прокладка 5х1.5 | N000-036-475 |
|
| 101 | Крышка | N000-036-476 |
|
| 102 | Прокладка | N000-036-477 |
|
| 103 | Штифт разрезной D6х40 | N000-036-478 |
|
| 104 | Собачка | N000-036-479 |
|
| 105 | Кронштейн | N000-036-480 |
|
| 106 | Шпилька резьбовая | N000-036-481 |
|
| 107 | Рукоятка | N000-036-482 |
|
| 108 | Заклёпка | N000-036-483 |
|
| 111 | Гайка М8 | N000-027-540 |
|
| 112 | Болт M8х55 | N000-025-027 |
|
| 113 | Винт установочный | N000-036-484 |
|
| 114 | Пружина | N000-036-485 |
|
| 115 | Рукоятка | N000-036-486 |
|
| 116 | Винт прижимной | N000-036-487 |
|
| 120 | Пружина кручения | N000-036-488 |
|
| 121 | Втулка | N000-036-489 |
|
| 122 | Шпилька | N000-036-490 |
|
| 123 | Гайка М6 | N000-027-549 |
|
| 129 | Прокладка | N000-036-491 |
|
| 130 | Упор | N000-036-492 |
|
| 131 | Искрогаситель | N000-036-493 |
|
| 132 | Винт M5х12 | N000-023-858 |
|
| 135 | Ножка резиновая | N000-036-494 |
|
| 138 | Основание | N000-036-495 |
|
| 139 | Экран защитный | N000-036-496 |
|
| 140 | Винт M4x12 | N000-027-711 |
|
| 141 | Кольцо индукционное | N000-039-720 |
|
| 142 | Прокладка бумажная | N000-039-721 |
|
| 145 | Опора лазера | N000-039-722 |
|
| 146 | Лазер 0.5 mW | N000-039-723 |
|
