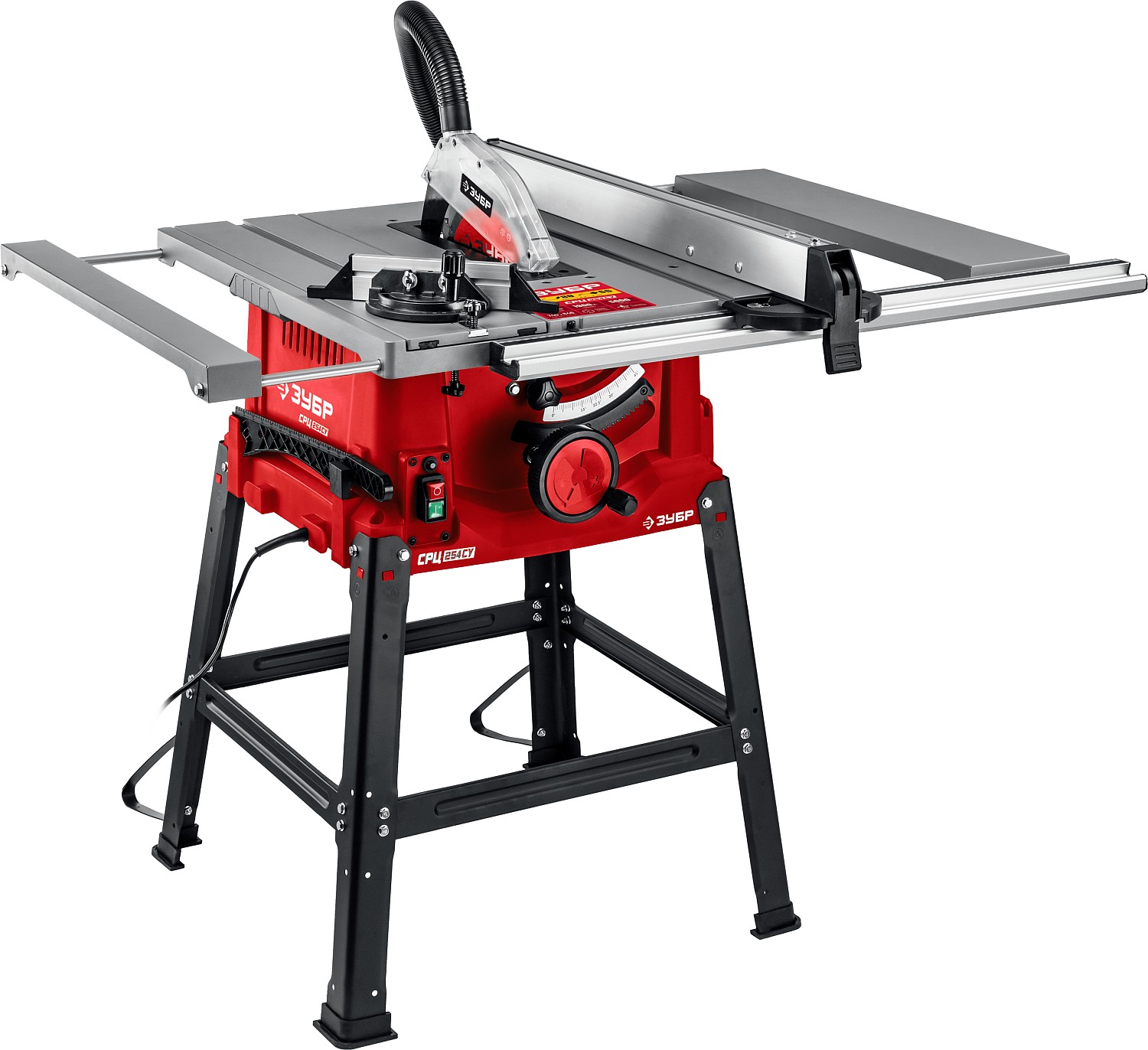

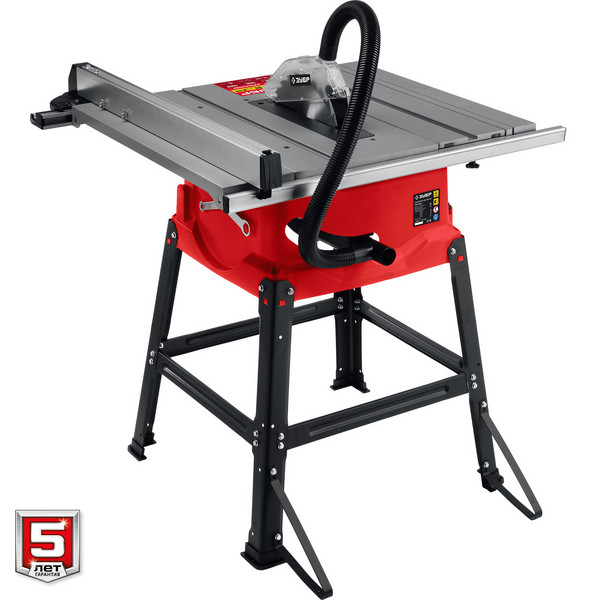

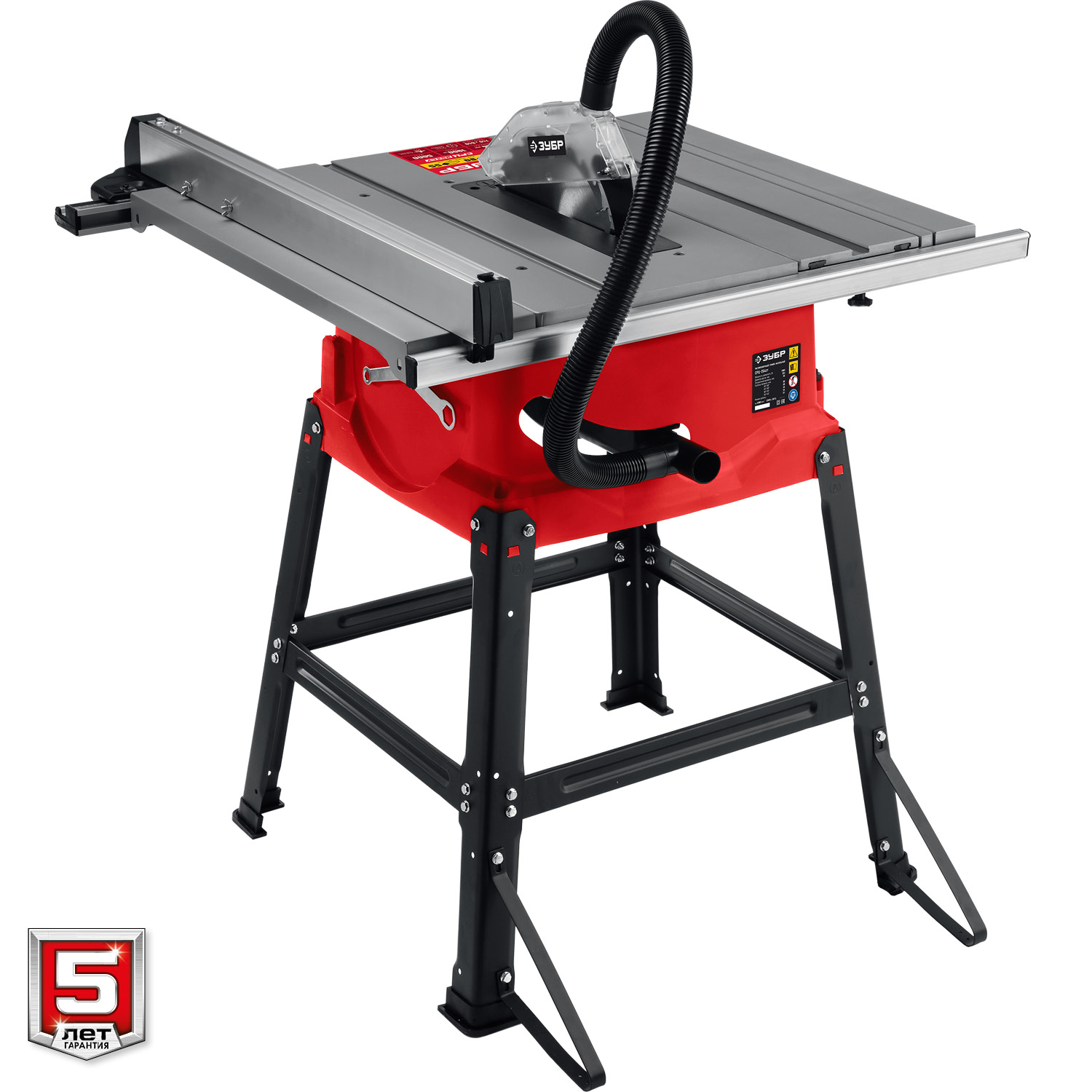

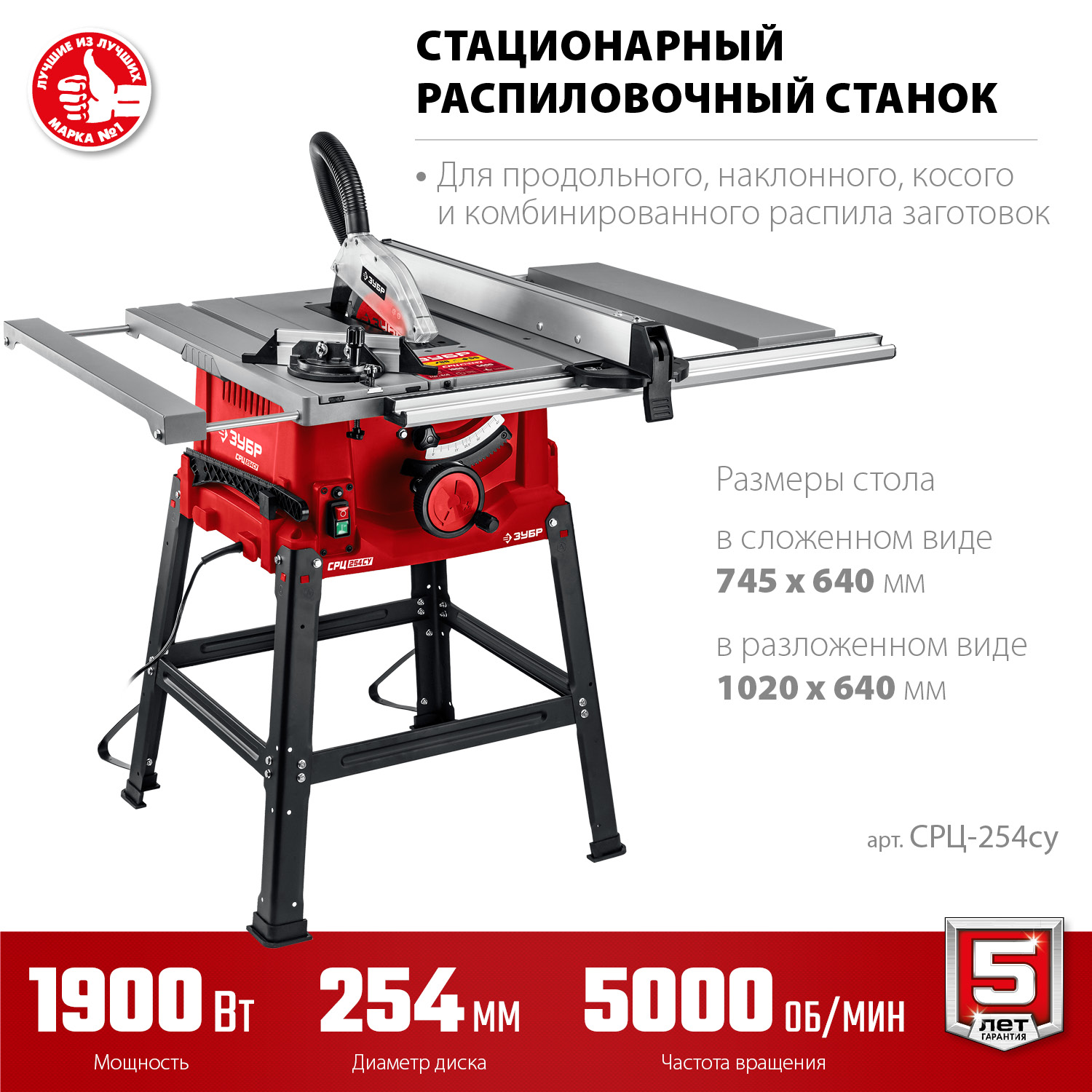

ЗУБР d 254 мм, 1900 Вт, распиловочный станок с удлинителем (СРЦ-254су)
Стационарный распиловочный станок ЗУБР СРЦ-254су -Идеальное сочетание мощности, диаметра диска и глубины реза
Преимущества

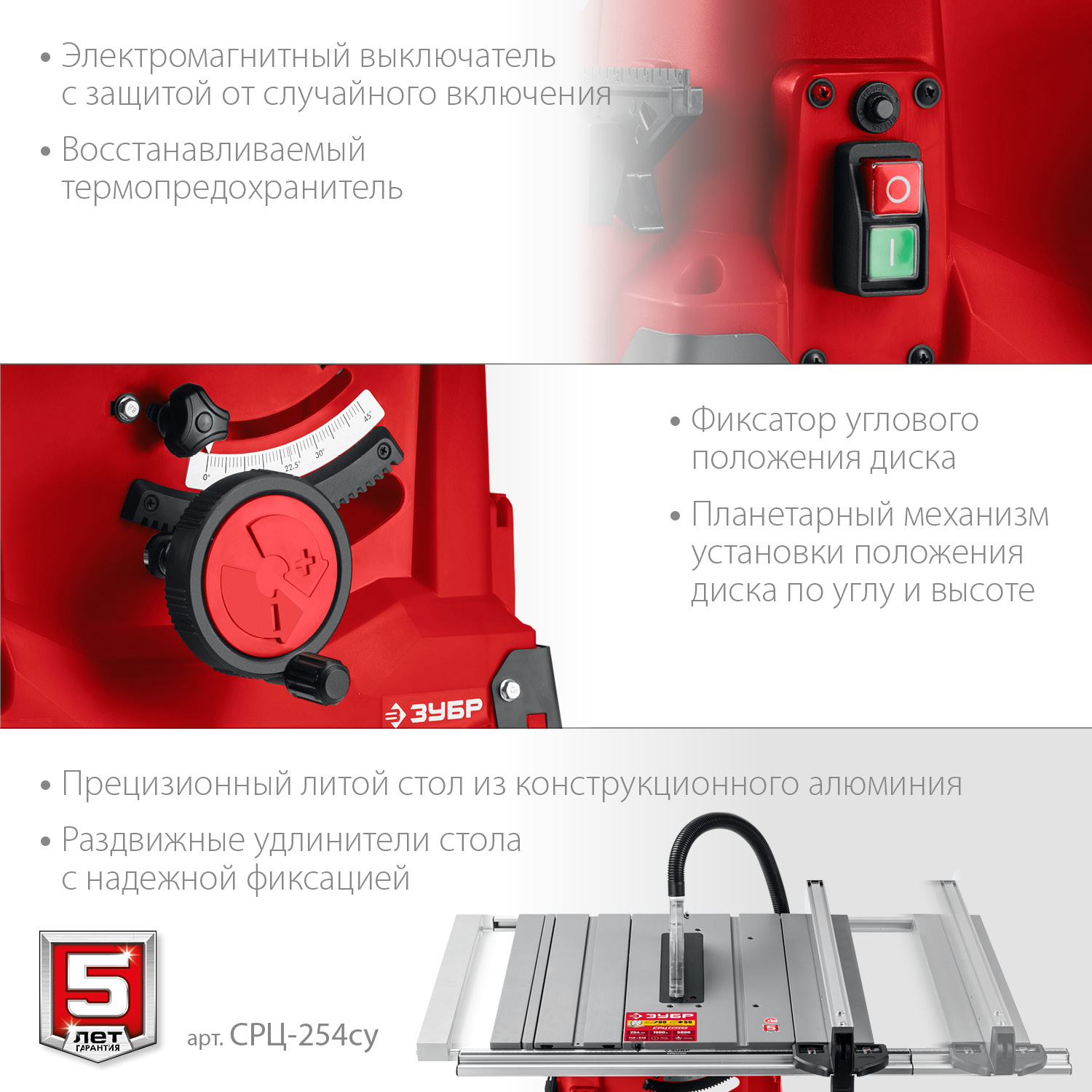

- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения,
- Защитный кожух диска автоматически откидывается при подаче заготовки и защищает оператора от травм
- Восстанавливаемая защита от перегрузки,
- Планетарный механизм регулировки положения диска по углу и высоте

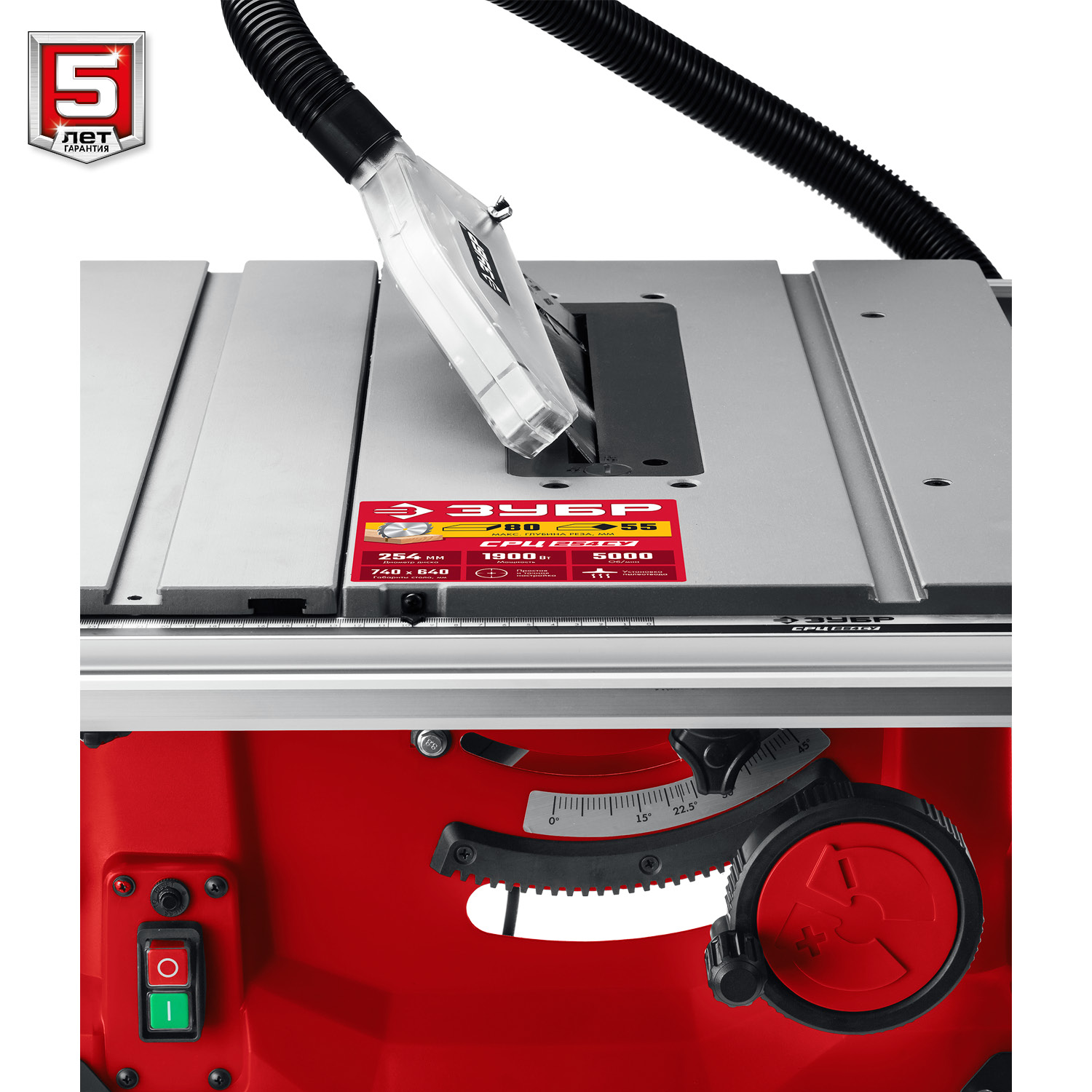

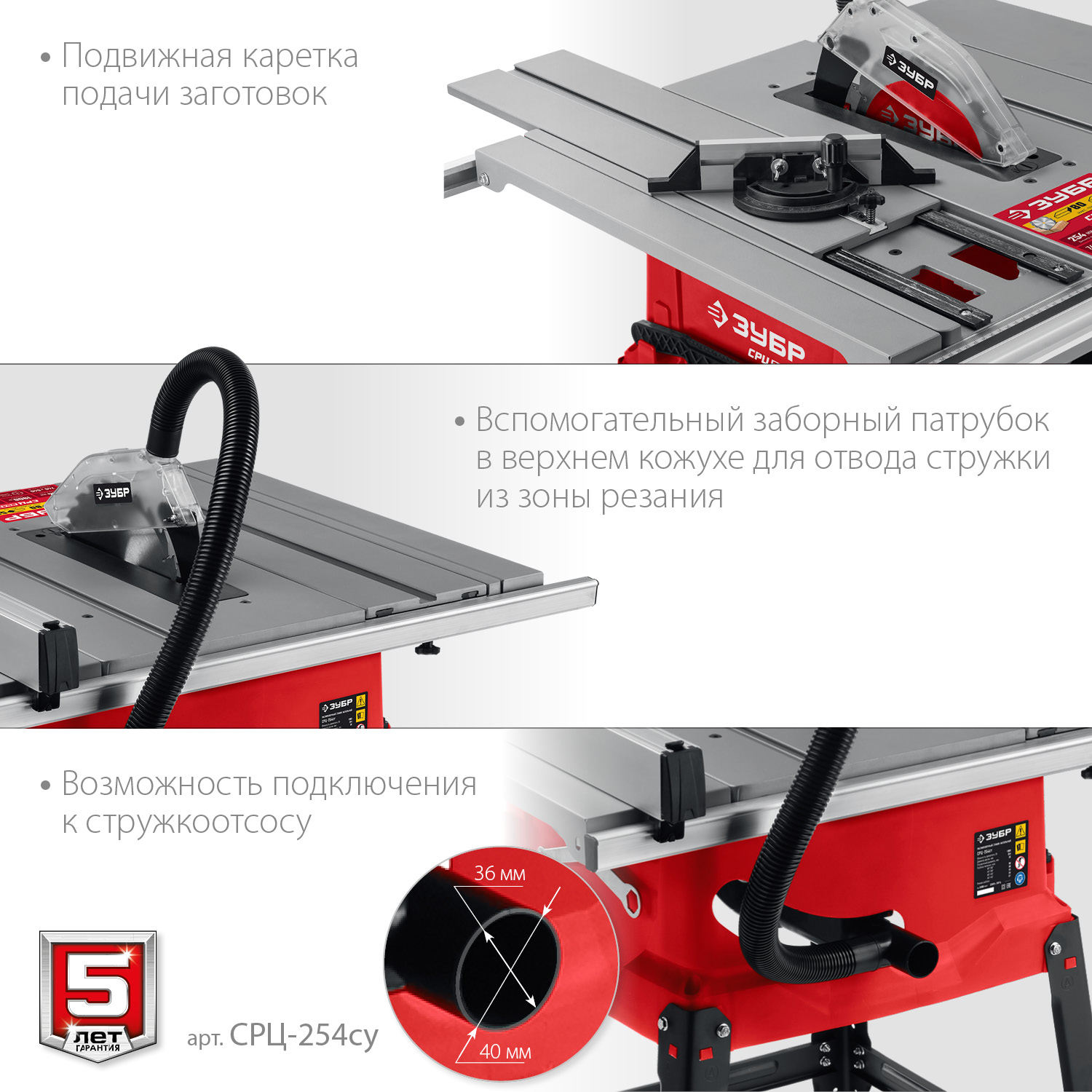

- Система пылеотвода, с дополнительным патрубком в верхнем кожухе диска, позволяет удалять стружку непосредственно из зоны резания,
- Продольная направляющая с быстрой системой фиксации,
- Лёгкая и прочная конструкция,
- Станина в коплекте,

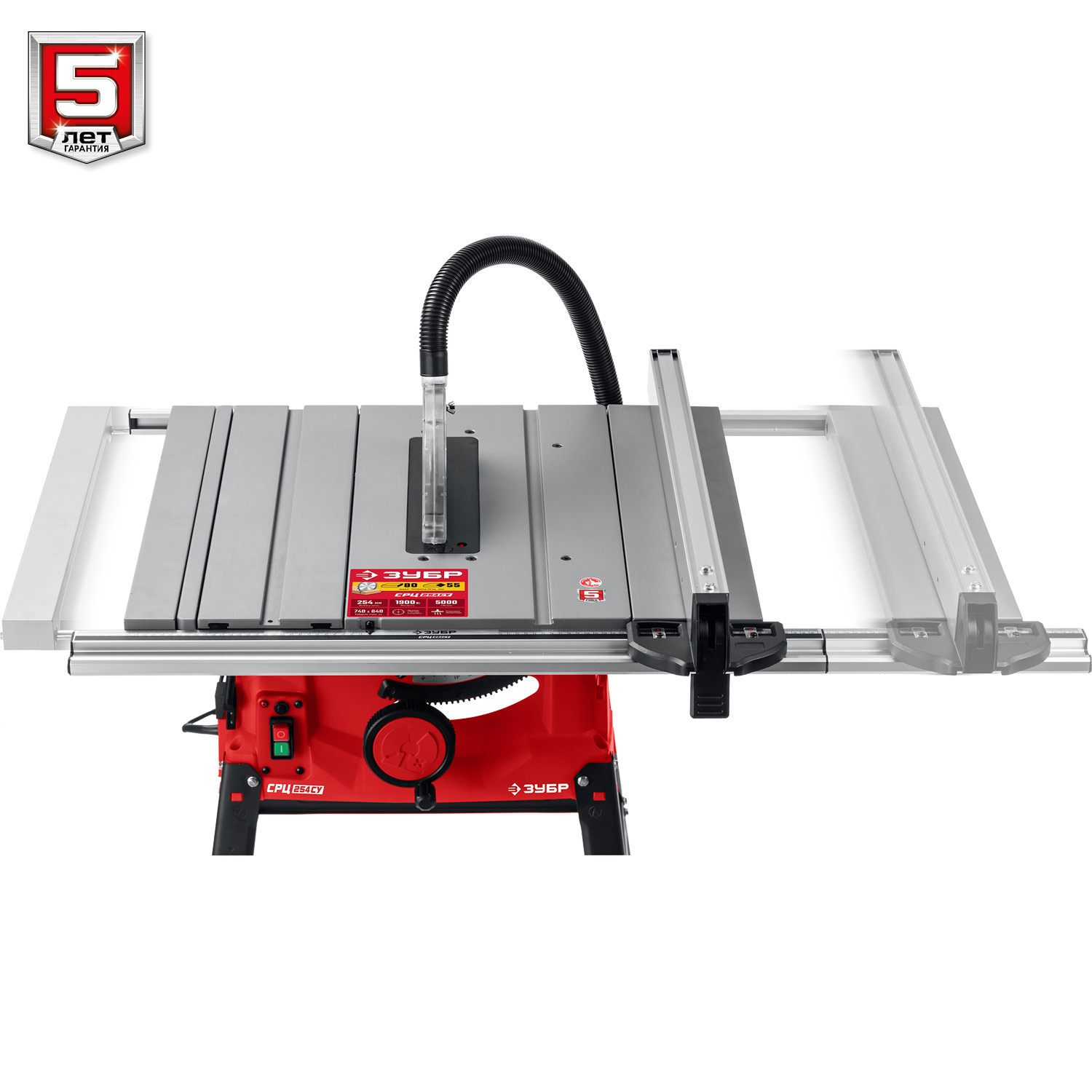

- Раздвижные удлинители стола
- Скользящая каретка подачи.
- Литой стол из высокопрочного алюминия

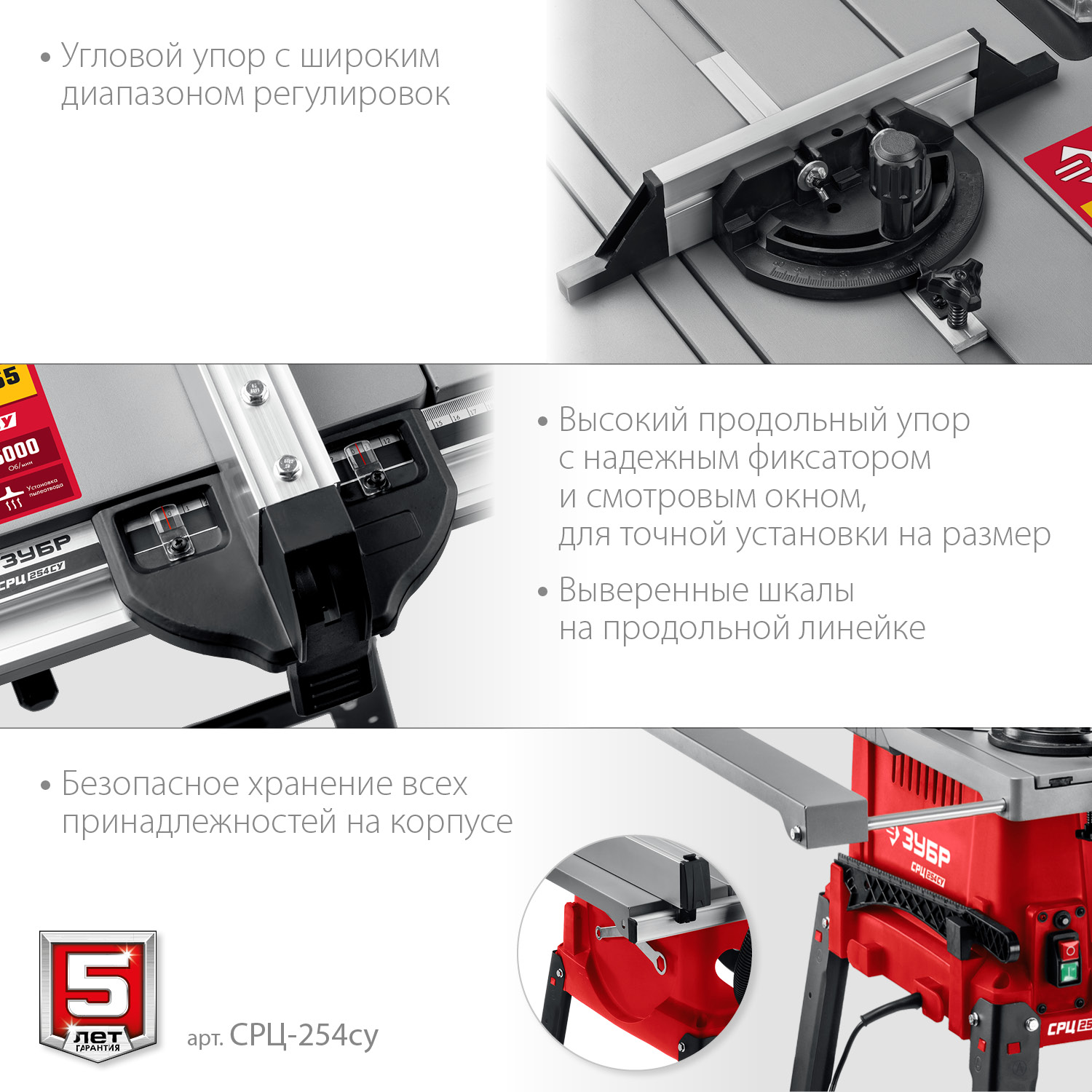

- Регулируемый угловой упор.
Использование
Для пиления заготовок из дерева под различными углами, а также под наклоном
| Частота вращения шпинделя, об/мин | 5000 |
| Защита от перегрузки | есть |
| Масса изделия, кг | 20 |
| Масса в упаковке, кг | 23 |
| Гарантия | 60 |
| Диаметр диска, мм | 254 |
| Напряжение питания, В/Гц | 230В/ 50Гц |
| Мощность, Вт | 1900 |
| Режим работы | S1 |

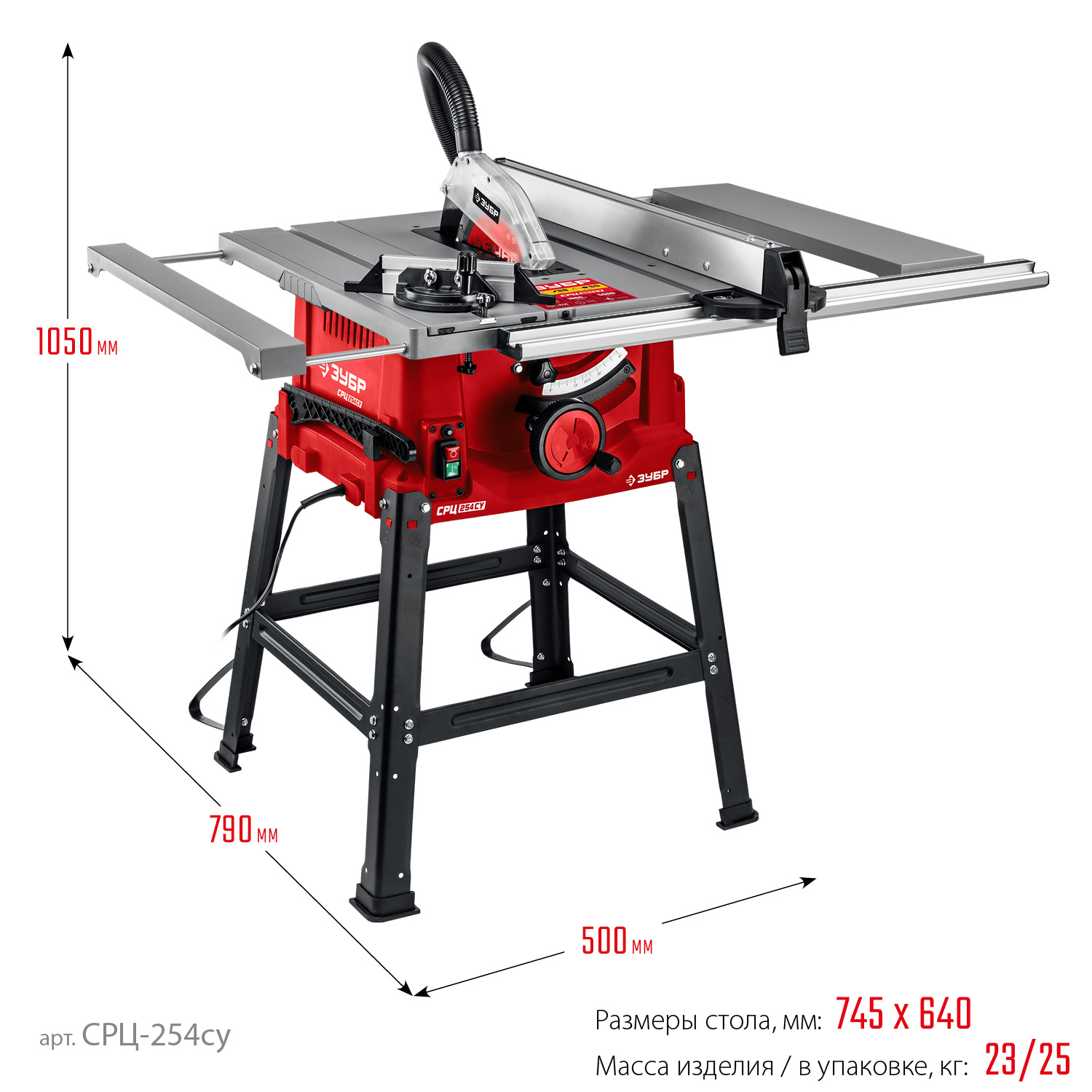

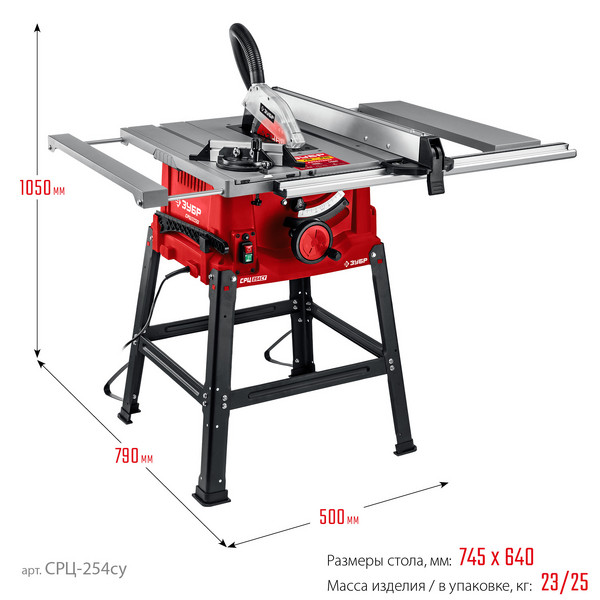

| Размер рабочего стола, мм | 740x640 |
| Диаметр посадочного отверстия, мм | 30 |

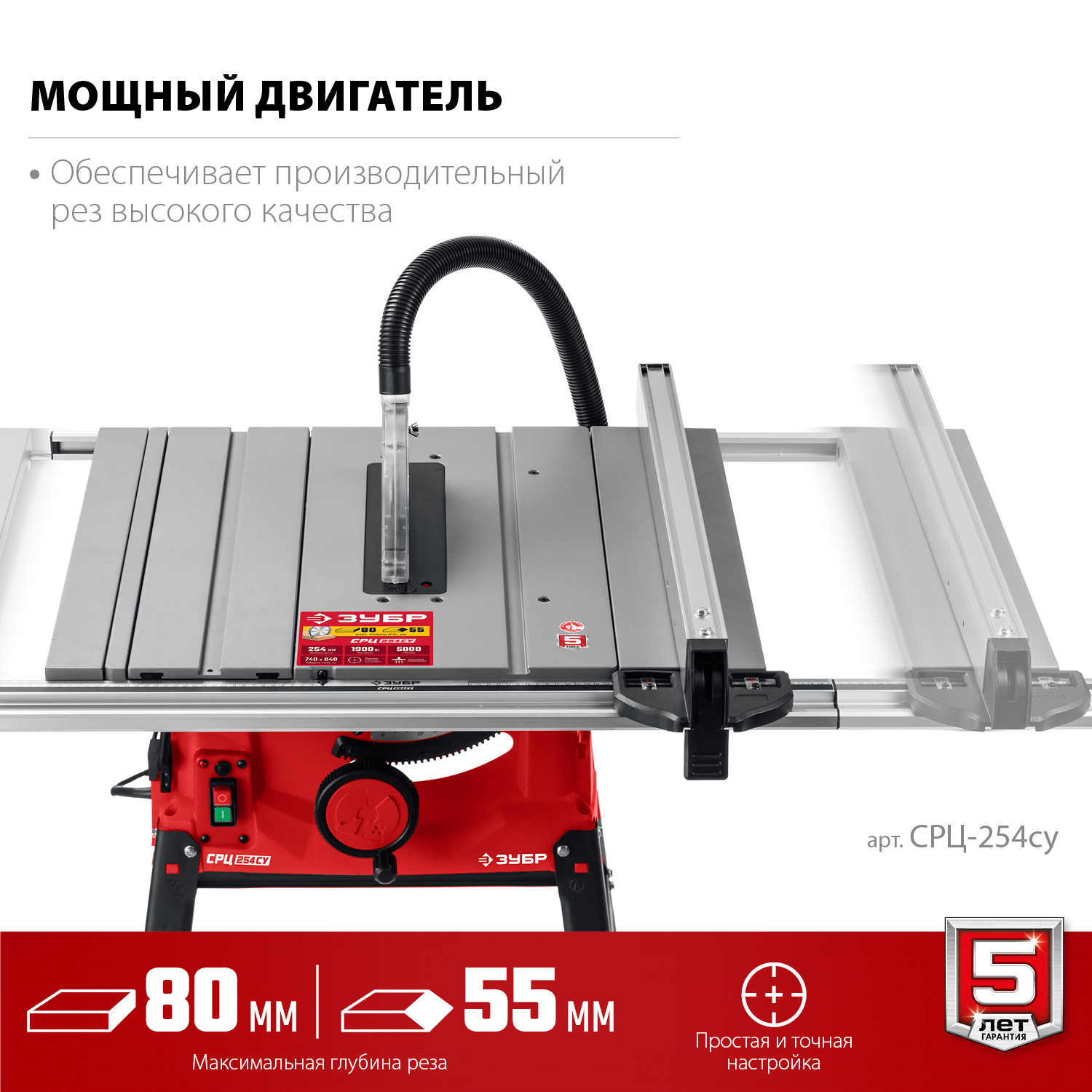

| Макс. глубина пропила под углом 90°, мм | 80 |
| Макс. глубина пропила под углом 45°, мм | 55 |
| Регулировка глубины и угла реза | есть |
| Электромагнитный выключатель | есть |
| Толкатель | есть |
| Количество зубьев, шт | 24 |
| Удлинители стола | есть |
| Подвижная каретка | Есть |
| Тип упаковки | коробка картонная |
ЗУБР d 254 мм, 1900 Вт, распиловочный станок с удлинителем (СРЦ-254су) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Каретка | N000-034-579 | - |
|
| 2 | Рейка направляющая A | N000-034-582 | - |
|
| 4 | Рейка направляющая B | N000-034-739 | - |
|
| 5 | Фиксатор вставки | N000-034-740 | - |
|
| 6 | Вставка стола | N000-034-741 | 212 |
|
| 7 | Пластина фиксатора | N000-034-742 | - |
|
| 10 | Удлинитель стола левый | N000-034-743 | - |
|
| 11 | Направляющая | N000-034-744 | - |
|
| 16 | Стол | N000-034-745 | - |
|
| 17 | Пружина | N000-034-746 | - |
|
| 18 | Рукоятка | N000-034-747 | - |
|
| 20 | Ролик направляющий | N000-034-748 | - |
|
| 25 | Указатель | N000-034-749 | - |
|
| 26 | Штифт пружинный D3х20 | N000-034-609 | - |
|
| 27 | Штифт | N000-034-750 | - |
|
| 28 | Пружина | N000-034-751 | - |
|
| 29 | Крышка штифта | N000-034-752 | - |
|
| 30 | Заглушка передней направляющей левая | N000-034-753 | - |
|
| 33 | Шкала | N000-034-754 | - |
|
| 34 | Направляющая передняя | N000-034-755 | - |
|
| 35 | Заглушка направляющей левая | N000-034-756 | - |
|
| 36 | Направляющая | N000-034-757 | - |
|
| 40 | Заглушка передней направляющей правая | N000-034-758 | - |
|
| 41 | Заглушка направляющей правая | N000-034-759 | - |
|
| 42 | Удлинитель стола правый | N000-034-760 | - |
|
| 44 | Пластина прижимная | N000-034-761 | - |
|
| 48 | Шланг пылеуловителя | N000-034-595 | - |
|
| 50 | Крышка двигателя задняя | N000-034-564 | - |
|
| 52 | Пружина щеткодержателя | N000-034-565 | - |
|
| 53 | Щетка графитовая (пара) 6.5х13.5х20 | N000-034-567 | 257 |
|
| 54 | Щёткодержатель (пара) | N000-034-566 | 114 |
|
| 58 | Штуцер | N000-034-569 | - |
|
| 60 | Корпус двигателя | N000-034-568 | 520 |
|
| 61 | Статор КД 90х45 | N000-034-577 | 1 323 |
|
| 63 | Дефлектор | N000-034-580 | 101 |
|
| 64 | Втулка подшипника 608 резиновая | N000-034-575 | 45 |
|
| 66 | Ротор КД | N000-034-578 | 2 823 |
|
| 67 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
| 69 | Корпус редуктора | N000-034-581 | 692 |
|
| 71 | Шестерня Z=32 | N000-034-583 | 389 |
|
| 73 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 74 | Фланец | N000-034-585 | 89 |
|
| 75 | Шпонка 4х4х12 | N000-034-587 | - |
|
| 76 | Шпиндель | N000-034-586 | 278 |
|
| 77 | Кронштейн двигателя | N000-034-589 | - |
|
| 78 | Пластина крепежная задняя | N000-034-762 | 12 473 |
|
| 81 | Блок поворотный задний | N000-034-763 | 12 473 |
|
| 83 | Блок поворотный передний | N000-034-764 | 12 473 |
|
| 84 | Панель монтажная передняя | N000-034-765 | 12 473 |
|
| 85 | Защита диска нижняя | N000-034-591 | - |
|
| 86 | Фланец внутренний | N000-034-592 | 116 |
|
| 88 | Фланец внешний | N000-034-593 | 116 |
|
| 89 | Болт M8х16 фиксации диска с шайбой | N000-034-584 | 124 |
|
| 90 | Пылесборник | N000-034-594 | - |
|
| 92 | Пластина защитная нижняя | N000-034-596 | - |
|
| 93 | Пружина | N000-034-598 | - |
|
| 95 | Пластина прижимная | N000-034-597 | - |
|
| 96 | Шплинт D2.5х20 | N000-034-766 | - |
|
| 97 | Вал | N000-034-767 | - |
|
| 99 | Ограничитель | N000-034-768 | - |
|
| 100 | Шестерня коническая Z=16 | N000-034-604 | 62 |
|
| 101 | Колодка конической шестерни | N000-034-769 | - |
|
| 102 | Кронштейн | N000-034-603 | - |
|
| 103 | Втулка | N000-034-605 | - |
|
| 105 | Вал | N000-034-606 | - |
|
| 107 | Пружина | N000-034-610 | - |
|
| 108 | Колесо зубчатое D33 Z13 | N000-034-611 | 48 |
|
| 109 | Колесо регулировочное | N000-034-612 | - |
|
| 110 | Крышка колеса | N000-034-770 | - |
|
| 111 | Рукоятка | N000-034-613 | - |
|
| 113 | Крышка фиксатора | N000-034-551 | - |
|
| 116 | Указатель | N000-034-599 | - |
|
| 117 | Кронштейн | N000-034-600 | - |
|
| 119 | Пружина | N000-034-601 | - |
|
| 120 | Рукоятка | N000-034-602 | - |
|
| 121 | Гайка барашек M6 | N000-034-576 | - |
|
| 122 | Ключ гаечный A | N000-034-623 | - |
|
| 123 | Ключ гаечный B | N000-034-624 | - |
|
| 124 | Шайба специальная | N000-034-622 | - |
|
| 125 | Основание | N000-034-771 | - |
|
| 126 | Шкала | N000-034-772 | - |
|
| 127 | Рейка | N000-034-773 | - |
|
| 128 | Колесо регулировки угла 45град | N000-034-617 | - |
|
| 130 | Колесо регулировки угла 90град | N000-034-616 | - |
|
| 131 | Выключатель DZ-6-4 AC 250V 16(15)A 5E4 | V000-003-459 | 938 |
|
| 132 | Конденсатор 0.22мФ | N000-022-834 | - |
|
| 133 | Корпус выключателя | N000-034-620 | - |
|
| 138 | Крепление толкателя | N000-034-615 | - |
|
| 139 | Толкатель | N000-034-614 | - |
|
| 141 | Кронштейн расклинивающего ножа | N000-034-572 | - |
|
| 142 | Нож расклинивающий | N000-034-573 | - |
|
| 143 | Прижим расклинивающего ножа | N000-034-574 | - |
|
| 144 | Шнур сетевой ZUBR H05VV Rubber 2x1.0мм2 2м | V000-006-393 | - |
|
| 145 | Выключатель автоматический L2 AC250 50/60Hz 8A | V000-003-460 | 210 |
|
| 203 | Кожух диска левая часть | N000-034-571 | 299 |
|
| 204 | Кожух диска правая часть | N000-034-570 | 290 |
|
| 301 | Заглушка упора транспортира | N000-034-557 | - |
|
| 302 | Упор транспортира | N000-034-558 | - |
|
| 304 | Транспортир | N000-034-554 | - |
|
| 305 | Направляющая транспортира | N000-034-774 | - |
|
| 308 | Указатель | N000-034-775 | - |
|
| 309 | Фиксатор транспортира | N000-034-552 | - |
|
| 401 | Крышка направляющей передняя | N000-034-776 | - |
|
| 402 | Направляющая левая | N000-034-777 | - |
|
| 403 | Крышка направляющей задняя | N000-034-778 | - |
|
| 405 | Направляющая | N000-034-779 | - |
|
| 406 | Заглушка | N000-034-780 | - |
|
| 407 | Пластина прижимная | N000-034-781 | - |
|
| 409 | Прижим | N000-034-782 | - |
|
| 410 | Пружина | N000-034-783 | - |
|
| 411 | Тяга | N000-034-784 | - |
|
| 412 | Вал | N000-034-785 | - |
|
| 413 | Рукоятка эксцентриковая | N000-034-786 | - |
|
| 414 | Упор параллельный | N000-034-787 | - |
|
| 415 | Пластина прижимная | N000-034-788 | - |
|
| 416 | Указатель | N000-034-789 | - |
|
| 504 | Ножка | N000-034-625 | - |
|
| 505 | Перегородка C | N000-034-626 | - |
|
| 506 | Перегородка B | N000-034-627 | - |
|
| 507 | Опора резиновая | N000-034-590 | - |
|
| 508 | Упор задний | N000-034-553 | - |
|
