ЗУБР d 200 мм, 800 Вт, настольный распиловочный станок (СРЦ-200)
Широкий диапазон возможностей, простая, а значит надежная, конструкция и все необходимые защиты - отличительная черта данного инструмента.Предназначен для распила заготовок из дерева, практически не требуя обслуживания, исключая неправильные действия и обеспечивая отличный результат
Преимущества
- Защитный кожух диска автоматически откидывается при подаче заготовки и защищает оператора от травм
- Простая и точная настройка
- Регалируемая продольная направляющая с надёжной системой фиксации,
Использование
Для распила заготовок из дерева под различными углами, а также под наклоном
| Масса изделия, кг | 11 |
| Масса в упаковке, кг | 12 |
| Гарантия | 60 |
| Диаметр диска, мм | 200 |
| Напряжение питания, В/Гц | 230~/ 50 |
| Мощность, Вт | 800 |
| Режим работы | S6 |
| Размер рабочего стола, мм | 505х373 |
| Диаметр посадочного отверстия, мм | 30 |
| Макс. глубина пропила под углом 90°, мм | 43 |
| Макс. глубина пропила под углом 45°, мм | 22 |
| Регулировка глубины и угла реза | нет |
| Электромагнитный выключатель | есть |
| Толкатель | есть |
| Количество зубьев, шт | 24 |
| Частота вращения шпинделя, мин-1 | 2950 |
| Тип упаковки | коробка картонная |
ЗУБР d 200 мм, 800 Вт, настольный распиловочный станок (СРЦ-200) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Вставка стола | N000-034-838 | - |
|
| 4 | Стол | N000-034-839 | - |
|
| 5 | Пружина | N000-034-840 | - |
|
| 7 | Рама | N000-034-841 | - |
|
| 9 | Панель крепления двигателя | N000-034-842 | - |
|
| 10 | Нож расклинивающий | N000-034-843 | - |
|
| 11 | Кожух диска верхний | N000-034-844 | 393 |
|
| 13 | Пластина прижимная | N000-034-845 | - |
|
| 15 | Рукоятка фиксирующая в сборе M6х16 | N000-034-846 | - |
|
| 16 | Упор | N000-034-847 | - |
|
| 18 | Фланец внутренний D50 | N000-034-848 | 202 |
|
| 19 | Диск 200х30х2.4 24Т | N000-034-849 | - |
|
| 20 | Фланец внешний D50 | N000-034-850 | 202 |
|
| 23 | Кожух диска | N000-034-851 | 303 |
|
| 24 | Патрубок | N000-034-852 | - |
|
| 33 | Шнур сетевой H05VV-F Rubber 3Gх0.75мм2 2м | V000-006-372 | 505 |
|
| 34 | Панель передняя | N000-034-853 | - |
|
| 35 | Опора левая | N000-034-854 | - |
|
| 36 | Опора резиновая | N000-034-855 | - |
|
| 37 | Опора прававя | N000-034-856 | - |
|
| 39 | Пластина прижимная | N000-034-857 | - |
|
| 41 | Шкала | N000-034-858 | - |
|
| 42 | Указатель | N000-034-859 | - |
|
| 44 | Корпус выключателя | N000-034-860 | - |
|
| 45 | Выключатель электромагнитный KJD6-6A 250В | V000-003-462 | 397 |
|
| 51 | Кронштейн | N000-034-861 | - |
|
| 53 | Держатель толкателя | N000-034-862 | - |
|
| 54 | Кронштейн двигателя | N000-034-863 | - |
|
| 56 | Конденсатор 8мФ 450В CBB60 | V000-007-559 | 265 |
|
| 57 | Крышка коробки конденсатора | N000-034-864 | - |
|
| 64 | Коробка конденсатора | N000-034-865 | - |
|
| 65 | Кольцо защитное | N000-034-866 | - |
|
| 66 | Двигатель АД в сборе | V000-001-719 | 5 537 |
|
| 66.1 | Статор АД | N000-034-867 | 3 556 |
|

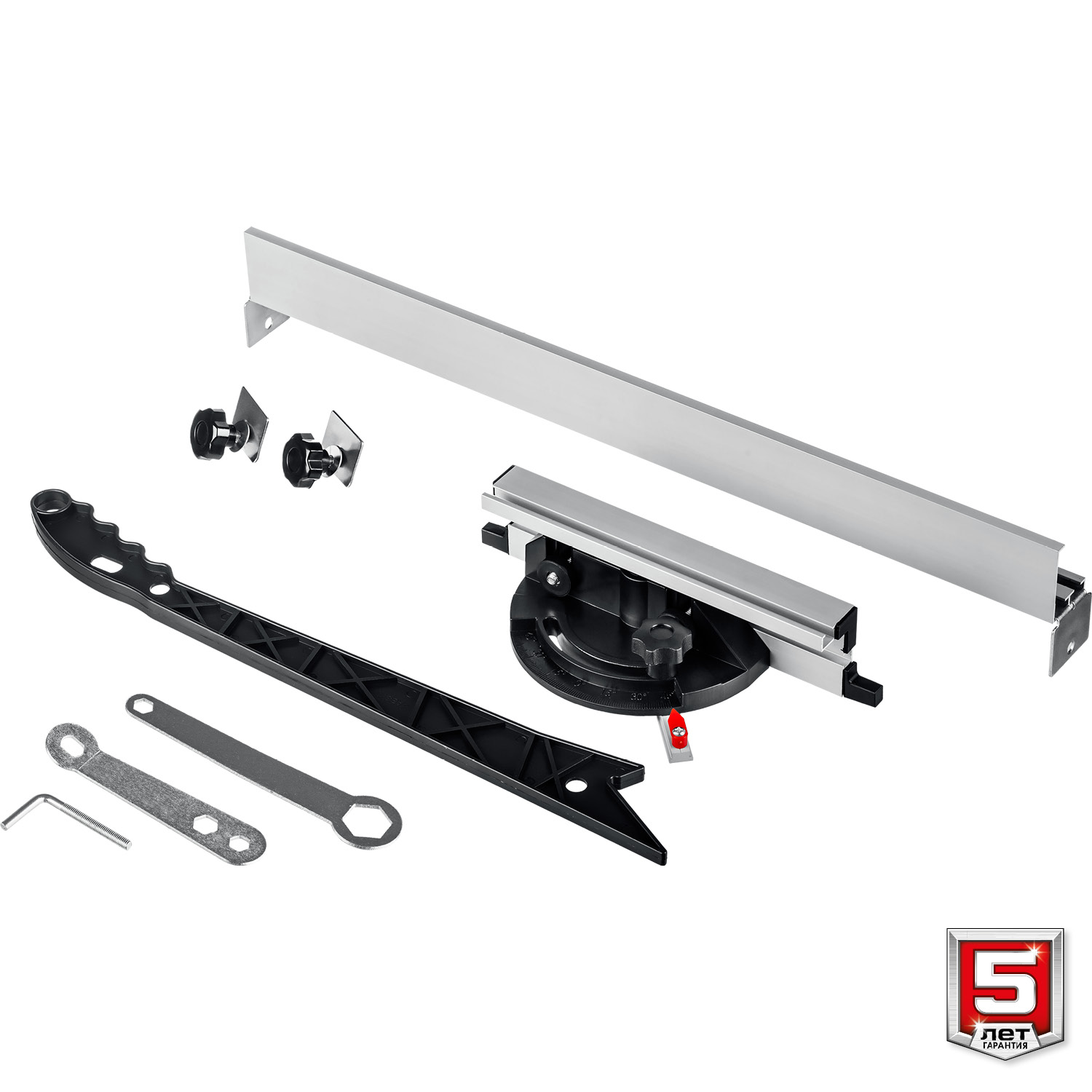

| 67 | Толкатель | N000-034-868 | - |
|
| 68 | Транспортир в сборе | N000-034-869 | - |
|
| 69 | Направляющая в сборе | N000-034-870 | - |
|
