ЗУБР d 200 мм, 800 Вт, настольный распиловочный станок (ЗПДС-200-800)
Широкий диапазон возможностей, простая, а значит надежная, конструкция и все необходимые защиты - отличительная черта данного инструмента. Он просто пилит заготовки из дерева, практически не требуя обслуживания, исключая неправильные действия и обеспечивая отличный результат
Преимущества
- - Простая и удобная машина для всех распиловочных работ: продольного, наклонного, косого и комбинированного пиления,
- - Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения после пропадания,
- - Защитный кожух диска автоматически откидывается при подаче заготовки и защищает оператора от травм и повреждений,
- - Регулируемый расклиниватель, препятствующий зажат
- Защитный кожух диска автоматически откидывается при подаче заготовки и защищает оператора от травм и повреждений
- Регулируемый расклиниватель, препятствующий зажатию диска
- Подвижные продольная и угловая направляющие для пиления в размер

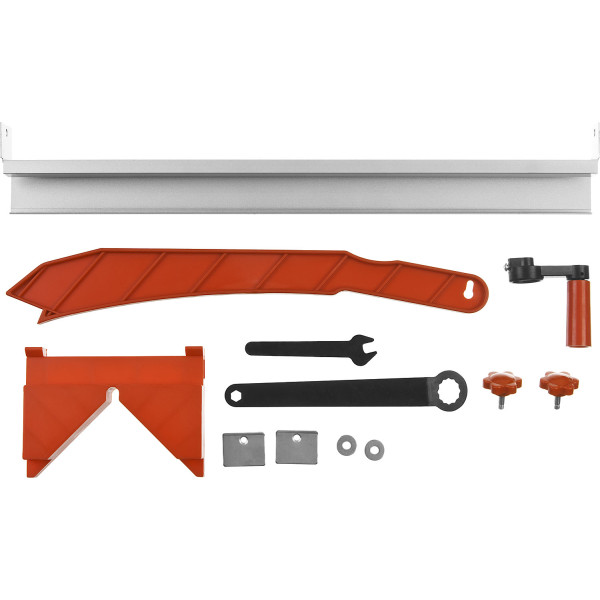

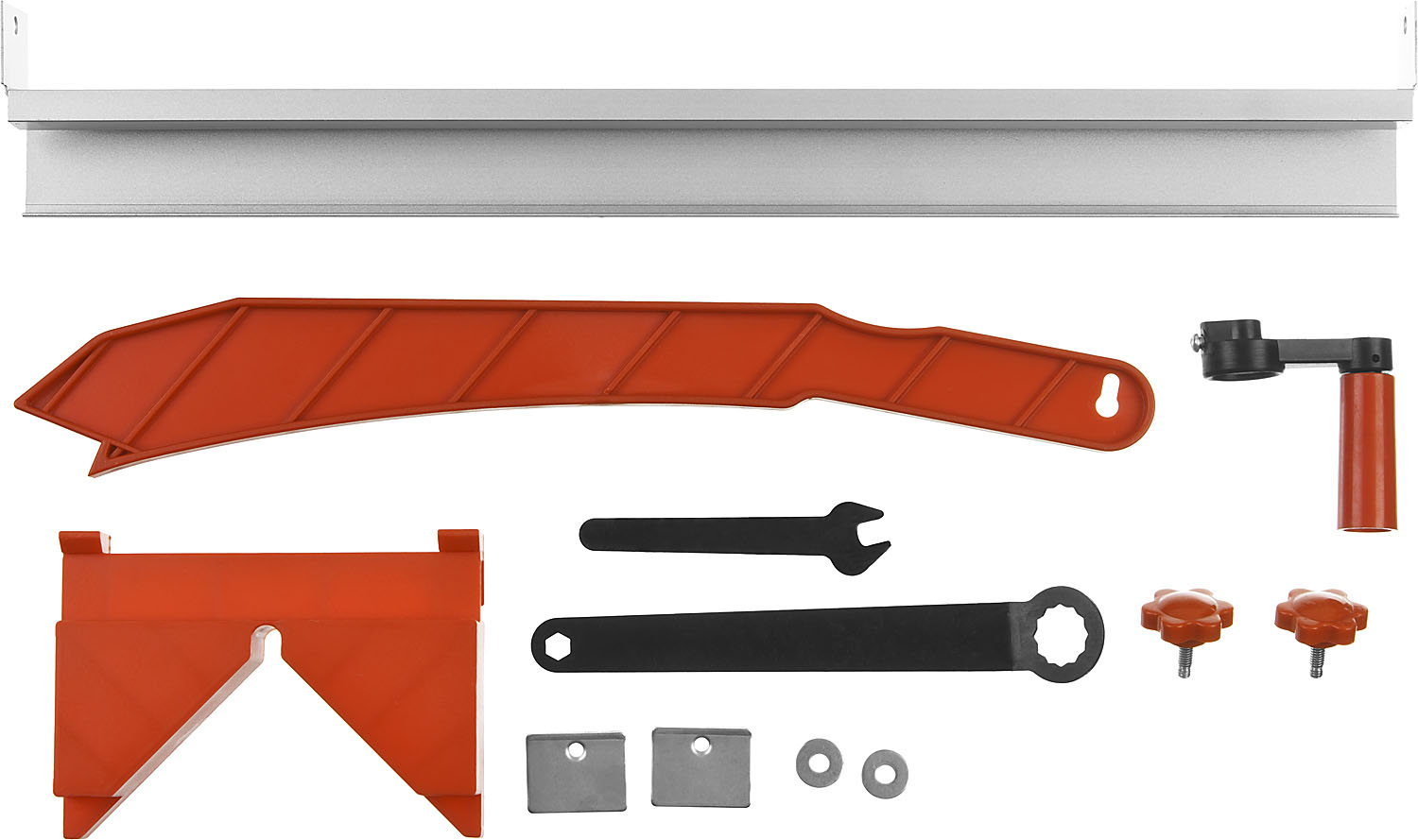

- Толкатель подачи заготовки для безопасного пиления в комплекте
Использование
Для пиления заготовок из дерева под различными углами, а также под наклоном
| Частота вращения шпинделя, об/мин | 2950 |
| Защита от перегрузки | нет |
| Габариты, см | 52х36х36 |
| Масса изделия, кг | 13 |
| Масса в упаковке, кг | 15 |
| Гарантия | 60 |
| Диаметр диска, мм | 200 |
| Напряжение питания, В/Гц | 220±10% /50 |
| Мощность, Вт | 800 |
| Размер рабочего стола, мм | 500х337 |
| Диаметр посадочного отверстия, мм | 30 |
| Макс. глубина пропила под углом 90°, мм | 40 |
| Макс. глубина пропила под углом 45°, мм | 25 |
| Лазерный указатель | нет |
| Электромагнитный выключатель | есть |
| Толкатель | есть |
| Количество зубьев, шт | 24 |
| Регулировка угла наклона диска | есть |
| Тип упаковки | коробка картонная |
ЗУБР d 200 мм, 800 Вт, настольный распиловочный станок (ЗПДС-200-800) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Опора пластиковая | U525-800-001 | - |
|
| 2 | Рама - основание | U525-800-002 | - |
|
| 3 | Винт M5х12 PH2 | UM01-000-147 | 31 |
|
| 4 | Шайба-гровер D5 | UM04-001-003 | 101 |
|
| 5 | Шайба D5 #F | UM04-000-003 | 101 |
|
| 6 | Кронштейн двигателя | U525-800-006 | - |
|
| 7 | Электродвигатель сборе АДС 800Вт | U525-800-007-C | 7 333 |
|
| 8 | Кожух пильного диска | U525-800-008 | - |
|
| 9 | Штуцер пылеотводный | U525-800-009 | - |
|
| 10 | Гайка штуцера | U525-800-010 | - |
|
| 15 | Стол рабочий | U525-800-015 | - |
|
| 16 | Шайба D18хd6 | UM04-002-008 | 101 |
|
| 17 | Винт-барашек M6 | U525-800-017 | - |
|
| 18 | Палец L24 D6 | U525-800-018 | - |
|
| 19 | Винт M6x16 PH3 | UM01-000-154 | 31 |
|
| 20 | Винт M4x10 PH2 | UM01-000-011 | 89 |
|
| 21 | Шайба стопорная D4 | UM04-003-001 | 101 |
|
| 22 | Нож расклинивающий | U525-800-022 | - |
|
| 23 | Пластина прижимная | U525-800-023 | - |
|
| 24 | Шайба прижимная | U525-800-024 | 469 |
|
| 26 | Шайба прижимная | U525-800-026 | 469 |
|
| 27 | Гайка M12 | UM05-000-006 | 101 |
|
| 28 | Крышка кожуха | U525-800-028 | - |
|
| 29 | Шайба D4 | UM04-000-002 | 101 |
|
| 30 | Винт M4x10 | UM01-000-012 | 101 |
|
| 31 | Рукоятка регулятора | U525-800-031 | - |
|
| 32 | Винт M6х8 Н2.5 установочный | UM01-003-003 | - |
|
| 33 | Втулка D9 | U525-800-033 | - |
|
| 34 | Винт регулятора наклона | U525-800-034 | - |
|
| 37 | Штырь регулятора | U525-800-037 | - |
|
| 38 | Шайба D8 | UM04-000-005 | 101 |
|
| 39 | Тяга регулятора наклона | U525-800-039 | - |
|
| 40 | Кольцо стопорное D7 #F | UM06-000-011 | 101 |
|
| 41 | Палец L20 D8 | U525-800-041 | - |
|
| 42 | Шплинт | U525-800-042 | - |
|
| 43 | Винт M5x17 H4 (цилиндр) #F | UM01-000-100 | 62 |
|
| 44 | Корпус выключателя | U525-800-044 | - |
|
| 45 | Выключатель электромагнитный KJD6 8А 250В 5E4 | V000-003-284 | 515 |
|
| 46 | Воротник шнура | U098-004-010 | 101 |
|
| 47 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 202 |
|
| 49 | Вставка стола | U525-800-049 | - |
|
| 50 | Винт M3x10 PH1 (потай) #F | UM01-000-116 | 101 |
|
| 51 | Кожух защитный | U525-800-051 | - |
|
| 52 | Винт-барашек M6 | U525-800-052 | - |
|
| 53 | Кольцо стопорное D4 | UM06-000-003 | 101 |
|
| 55 | Параллельный упор | U525-800-055 | - |
|
| 56 | Винт-барашек M6 | U525-800-056 | 115 |
|
| 57 | Пластина прижимная | U525-800-057 | 97 |
|
| 58 | Указатель | U525-800-058 | - |
|
| 61 | Пластина ограничительная | U525-800-061 | - |
|
| 62 | Экран боковой | U525-800-062 | - |
|
| 63 | Гайка M5 (автогровер) | UM05-001-001 | 101 |
|
| 64 | Винт M4x9 PH2 #F | UM01-000-010 | 101 |
|
| 65 | Прижим шнура | U253-235-055 | 101 |
|
| 66 | Винт M4x22 PH2 | UM01-000-133 | - |
|
| 67 | Винт M4x158 PH2 | UM01-000-213 | - |
|
| 68 | Крышка передняя | U525-800-068 | - |
|
| 72 | Статор в сборе | U525-800-072-C | 1 414 |
|
| 73 | Подшипник шариковый 6003-2RS (35х17х10) n/n | U009-600-3RS | 202 |
|
| 74 | Ротор | U525-800-074 | 1 617 |
|
| 75 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202 |
|
| 77 | Крышка задняя | U525-800-077 | - |
|
| 78 | Шайба-гровер D4 | UM04-001-002 | 101 |
|
| 79 | Гайка M4 | UM05-000-002 | 101 |
|
| 80 | Колодка тормозная | U525-800-080 | - |
|
| 81 | Пружина | U525-800-081 | - |
|
| 82 | Крыльчатка | U525-800-082 | - |
|
| 83 | Кожух крыльчатки | U525-800-083 | - |
|
| 85 | Конденсатор 12,5мкфх450в | U525-800-085 | - |
|
| 86 | Кожух конденсатора | U525-800-086 | - |
|
