ЗУБР d 305 мм, 1050 Вт, шлифовальный дисковый станок (СШД-1050)
Настольный дисковый шлифовальный станок для шлифования заготовок под различными углами.Сочетание высокой мощности жёсткой конструкции. Простая настройка и замена абразивного инструмента благодаря системе крепления Velcro.

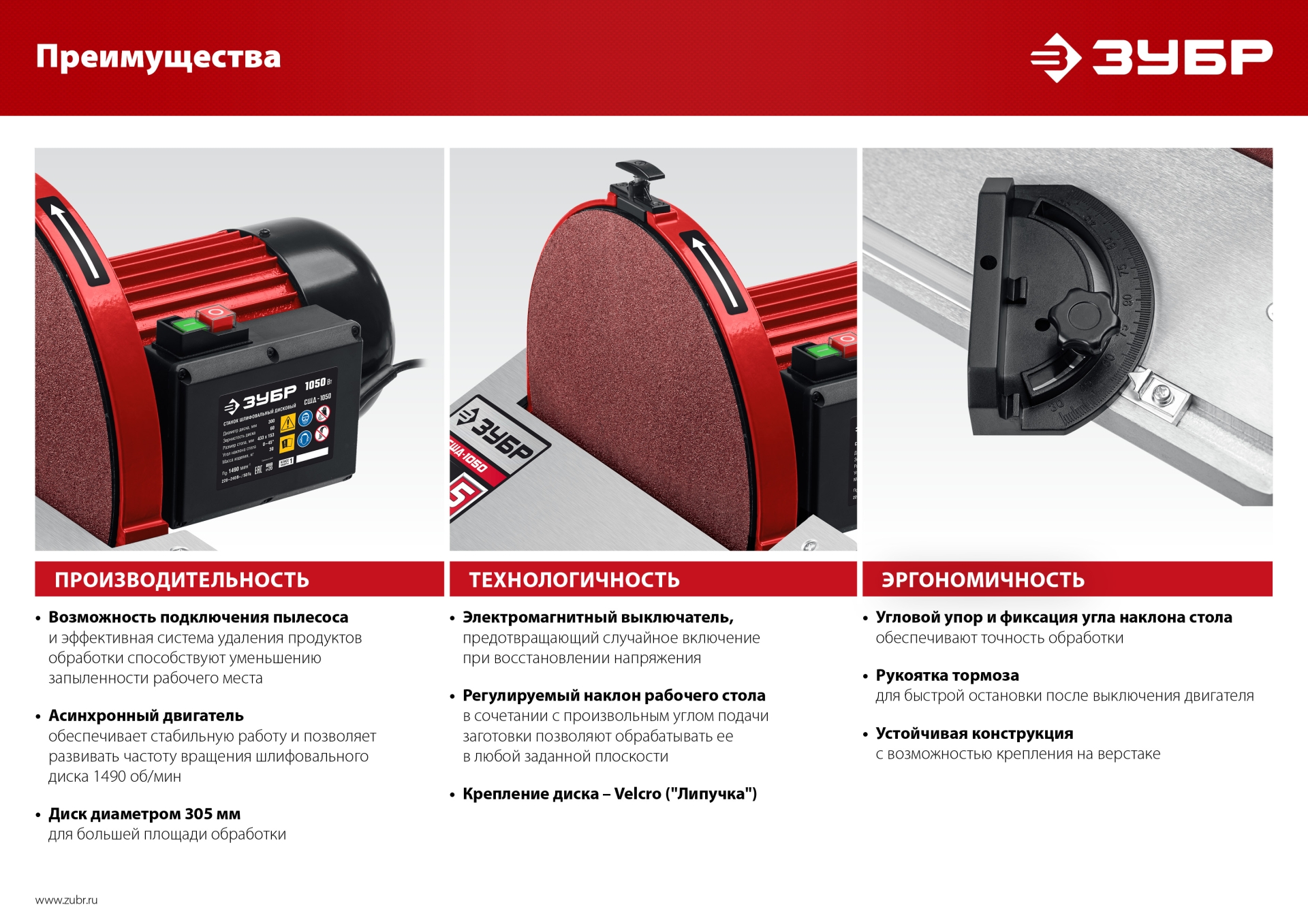

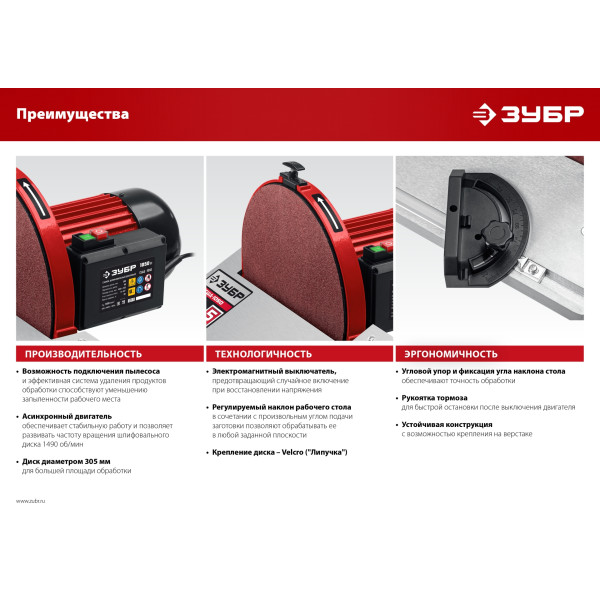

Преимущества
- Электромагнитный выключатель, предотвращающий случайное включение при восстановлении напряжения
- Регулируемый наклон рабочего стола в сочетании с произвольным углом подачи заготовки позволяют обрабатывать её в любой заданной плоскости
- Угловой упор и фиксация угла наклона стола обеспечивают точность обработки
- Возможность подключения пылесоса и эффективная система удаления продуктов обработки способствуют уменьшению запыленности рабочего места
- Асинхронный двигатель
- Рукоятка тормоза для быстрой остановки после выключения двигателя
Использование
Для обработки деревянных заготовок с помощью гибких абразивных материалов
| Тип двигателя | Асинхронный |
| Масса изделия, кг | 30 |
| Гарантия | 60 |
| Мощность, Вт | 1050 |
| Габариты, мм | 480х455х425 |
| Тип станка | Шлифовальный дисковый |
| Диаметр круга, мм | 305 |
| Частота вращения круга, об/мин | 1400 |
| Размер стола круга, мм | 433х153 |
| Угол наклона столов, градусов | 0-45 |
| Масса в упаковке, мм | 32 |
| Питание, В/Гц | 220-240~/50 |
| Зернистость круга, грит | 60 |
| Диаметры патрубка стружкоотсоса, мм | 46/52 |
| Тип упаковки | коробка картонная |
ЗУБР d 305 мм, 1050 Вт, шлифовальный дисковый станок (СШД-1050) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Кожух крыльчатки | N000-037-985 | - |
|
| 2 | Крыльчатка | N000-037-986 | - |
|
| 6 | Крышка двигателя | N000-037-987 | - |
|
| 7 | Статор АДА | N000-037-988 | 10 103 |
|
| 8 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 888 |
|
| 9 | Ротор АД | N000-037-989 | - |
|
| 10 | Шпонка 5х25 | N000-037-990 | - |
|
| 12 | Кнопка тормоза | N000-037-991 | 152 |
|
| 13 | Пружина | N000-037-992 | - |
|
| 15 | Опора тормоза | N000-037-993 | - |
|
| 16 | Тормоз диска в сборе | N000-037-994 | 555 |
|
| 17 | Корпус | N000-037-995 | - |
|
| 19 | Кронштейн стола | N000-037-996 | - |
|
| 20 | Ось | N000-037-997 | - |
|
| 22 | Рукоятка фиксации | N000-037-998 | - |
|
| 25 | Фланец | N000-037-999 | 101 |
|
| 27 | Винт-барашек | N000-038-000 | - |
|
| 29 | Транспортир | N000-038-001 | - |
|
| 33 | Указатель | N000-038-002 | - |
|
| 34 | Стол рабочий | N000-038-003 | - |
|
| 36 | Кожух пылеотвода | N000-038-004 | - |
|
| 39 | Опора резиновая | N000-038-005 | - |
|
| 41 | Направляющая | N000-038-006 | - |
|
| 44 | Шнур сетевой HO5VV-F 3Gх0.75мм2 2.1м | V000-006-405 | - |
|
| 50 | Выключатель электромагнитный KJD20-2 10(8)А 250В | V000-003-482 | 383 |
|
| 51 | Короб распределительный | N000-038-007 | - |
|
| 53 | Крышка соединительной коробки | N000-038-008 | - |
|
| 55 | Клемма заземления | N000-038-009 | - |
|
| 56 | Конденсатор 25мкфх450в | U404-150-029 | 606 |
|
| 57 | Патрубок переходной | N000-038-010 | - |
|
