ЗУБР 550 Вт, 16 мм, радиально - сверлильный станок (ЗСС-550)

ЗСС-550
49 кг.
ЗУБР
44 460 руб.
шт.
Запчасти

Самый производительный станок в линейке ЗУБР поможет Вам выполнить отверстия диаметром до 16 мм в различных материалах (при установке соответствующих типов сверл) быстро, качественно и легко. ЗУБР - Ваш лучший помощник в работе

Преимущества

  • Асинхронный двигатель, не требующий обслуживания

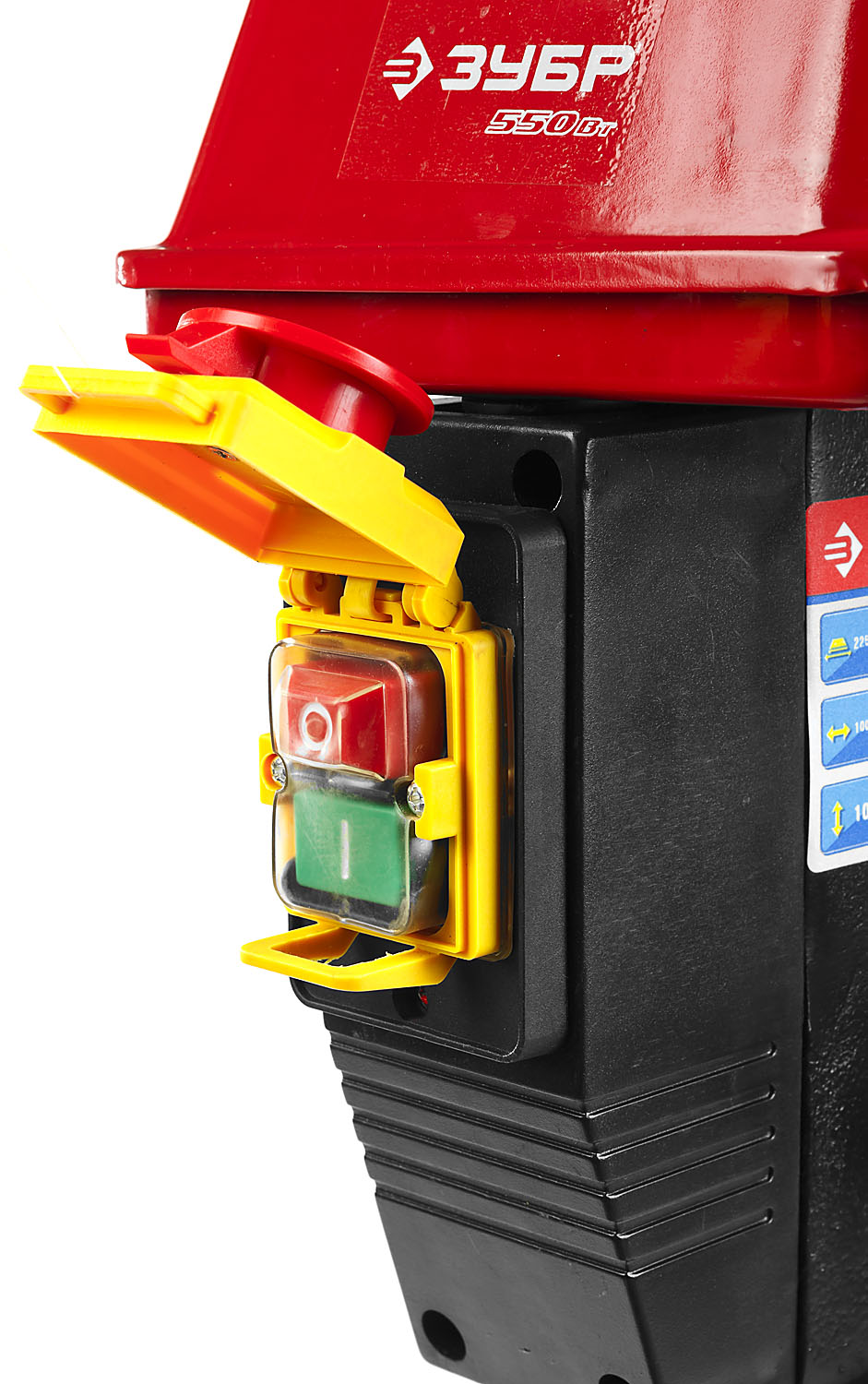

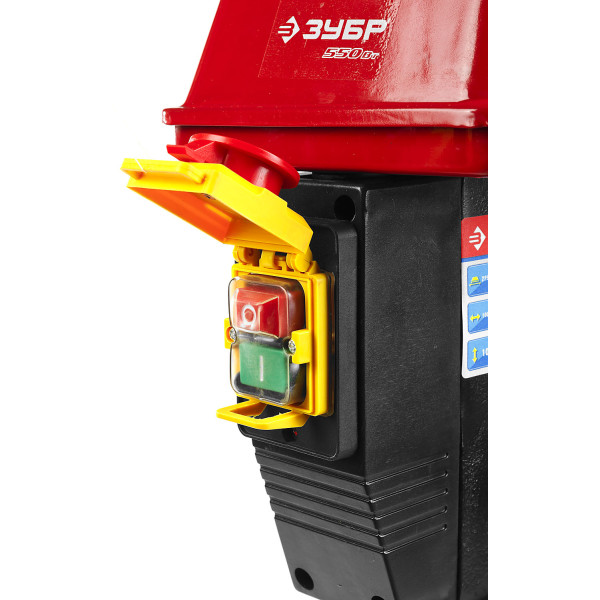

  • Электромагнитный выключатель с кнопкой экстренного выключения
  • Ременная передача с 5 скоростями для любых работ с любым материалом
  • Горизонтальное перемещение сверлильной головки для возможности обработки крупногабаритных заготовок
  • Регулируемый наклон сверлильной головки позволяет выполнять сверление под углом
  • Возможность сверления на заданную глубину
  • Прозрачный кожух для защиты оператора от стружки при сверлении
  • Рабочий стол, регулируемый по высоте, углу наклона и в осевом направлении
  • Тиски для фиксации обрабатываемой заготовки в комплекте

Использование

Для выполнения отверстий в заготовках из различных материалов (при установке соответствующих типов сверл)

Частота вращения шпинделя, об/мин 470-3030
Число скоростей 5
Тип патрона кулачковый
Габариты, см 93х41х32
Масса изделия, кг 46
Масса в упаковке, кг 50
Гарантия 60
Напряжение питания, В/Гц 220±10% /50
Мощность, Вт 550
Размер рабочего стола, мм 225х230
Лазерный указатель нет
Диаметр сверла, мм 1.5-16
Ход шпинделя, мм 100
Расстояние шпиндель - стойка, мм 100-400
Расстояние шпиндель - основание, мм 550
Расстояние шпиндель - стол, мм 395
Размер основания, мм 430х260
Конус шпинделя MT2
Посадка патрона В16
Горизонтальное перемещение шпинделя, мм есть
Материал основания чугун
Кнопка аварийной остановки есть
Регулировка положения и угла наклона шпинделя есть
LED подсветка нет
Поддержание оборотов под нагрузкой нет
Плавная регулировка оборотов да
LCD экран нет
Тип упаковки коробка картонная

ЗУБР 550 Вт, 16 мм, радиально - сверлильный станок (ЗСС-550) : схема сборки и запчасти

№ Наименование Артикул Цена
1 Плита основания N000-000-360 -
2 Гайка M8 UM05-000-007 101
3 Шайба-гровер D8 UM04-001-005 101
4 Шайба D8 UM04-000-005 101
5 Пластина прижимная N000-000-364 -
6 Болт M8x40 UM03-000-002 101
11 Рейка зубчатая N000-000-370 -
12 Болт M12х40 UM03-000-040 -
13 Шайба-гровер D12 UM04-001-007 -
15 Кольцо стойки U526-450-007 -
17 Стол рабочий N000-000-376 1 819
18 Рычаг-фиксатор U526-450-013 -
19 Червяк U526-450-014 733
20 Шестерня U526-450-015 601
21 Кронштейн стола N000-000-380 1 280
22 Ручка подъема стола U526-450-010 729
24 Ось U526-450-012 -
25 Муфта переходная N000-000-384 707
26 Фиксатор угла наклона N000-000-385 -
28 Рычаг-фиксатор N000-000-387 -
29 Направляющая горизонтальная N000-000-388 -
30 Опора N000-000-389 -
33 Пластина натяжителя N000-000-392 -
34 Двигатель V000-000-019 14 144
35 Болт M8x30 UM03-000-001 101
36 Упор резиновый U526-350-021 -
37 Шток натяжителя N000-000-395 -
38 Пружина сжатия N000-000-396 -
39 Шайба резиновая N000-000-397 -
40 Винт-барашек U526-450-031 136
41 Колодка стопорная N000-000-386 202
42 Рукоятка зажимная N000-000-400 -
43 Винт M6х8 Н2.5 установочный UM01-003-003 -
44 Ручка горизонтального перемещения N000-000-402 -
45 Шестерня N000-000-403 720
46 Кольцо стопорное разжимное D9 #F UM06-001-003 101
50 Рейка зубчатая N000-000-408 -
51 Воротник резиновый U526-450-093 -
52 Кожух редуктора N000-000-410 -
53 Винт M6х10 H3 установочный UM01-003-012 -
54 Шкив ведущий N000-000-412 653
55 Винт M6x16 PH3 UM01-000-154 31
56 Шайба-гровер D6 UM04-001-004 101
57 Пластина стальная N000-000-415 -
58 Шайба D5 #F UM04-000-003 101
59 Винт M5x11 PH2 #F UM01-000-064 101
60 Ручка пластиковая N000-000-418 -
61 Винт M6х19 UM01-000-150 -
62 Прижим N000-000-420 -
63 Гайка M6 UM05-000-003 136
64 Ремень клиновой зубчатый XPZ-1550 N000-000-422 710
65 Гайка М20х1.5LH U526-450-073 -
66 Шкив ведомый N000-000-424 653
67 Воротник резиновый N000-000-425 -
68 Вал конический ведомого шкива N000-000-426 1 307
69 Кольцо стопорное сжимное D50 UM06-002-006 101
70 Подшипник шариковый 6204-2RS (47х20х14) n/n N000-000-428 689
72 Корпус N000-000-430 -
74 Винт M6х20 специальный U526-450-097 -
75 Штифт цилиндрический разрезной N000-000-431 -
76 Ручка пластиковая рукоятки подачи U526-450-019 50
77 Шток стальной рукоятки подачи U526-450-020 80
80 Лимб U526-450-023 -
85 Шайба-гровер D4 UM04-001-002 101
86 Винт M4x8 РН2 #F UM01-000-008 101
87 Коробка пластиковая N000-000-445 -
88 Винт M5x19 UM01-000-037 101
89 Выключатель электромагнитный (с грибком) KJD12 AC250V, 50Hz, 16(12)A, 5E4 V000-003-332 2 103
90 Саморез 4x11 PH2 UM02-000-017 101
91 Винт M8х9 H4 установочный UM01-003-001 -
92 Пружина спиральная N000-000-449 353
93 Крышка пружины N000-000-450 203
94 Гайка М12х1.5 U526-450-030 -
95 Винт M10х28 специальный N000-000-452 -
96 Гайка M10 UM05-000-008 101
97 Кольцо резиновое N000-000-454 -
98 Кольцо разжимное D16 #F UM06-001-017 101
99 Подшипник шариковый 6003-2RS (35х17х10) n/n U009-600-3RS 202
100 Пиноль N000-000-457 -
101 Подшипник шариковый 6005-2RS (47х25х12) n/n U009-600-5RS 708
102 Шпиндель N000-000-459 1 819
103 Патрон с ключом 1,5-16мм "SAN OU" B16 U526-450-063 1 422
108 Кабель V000-000-021 -
109 Вал-шестерня в сборе с муфтой N000-005-314 1 941
110 Тиски станочные U526-450-087 2 035
111 Шпонка N000-005-313 -
112 Выключатель концевой в сборе U526-450-090-C 970
113 Гайка M12 UM05-000-006 101
114 Шайба D12 UM04-000-007 101
115 Шайба D6 UM04-000-004 101
116 Кожух защитный откидной U526-450-064-C 729
117 Дорн (Morse) MK2 для патрона U526-450-062 909
118 Толкатель пластиковый U526-450-045 -
10.C Стойка в сборе N000-005-315 3 031
