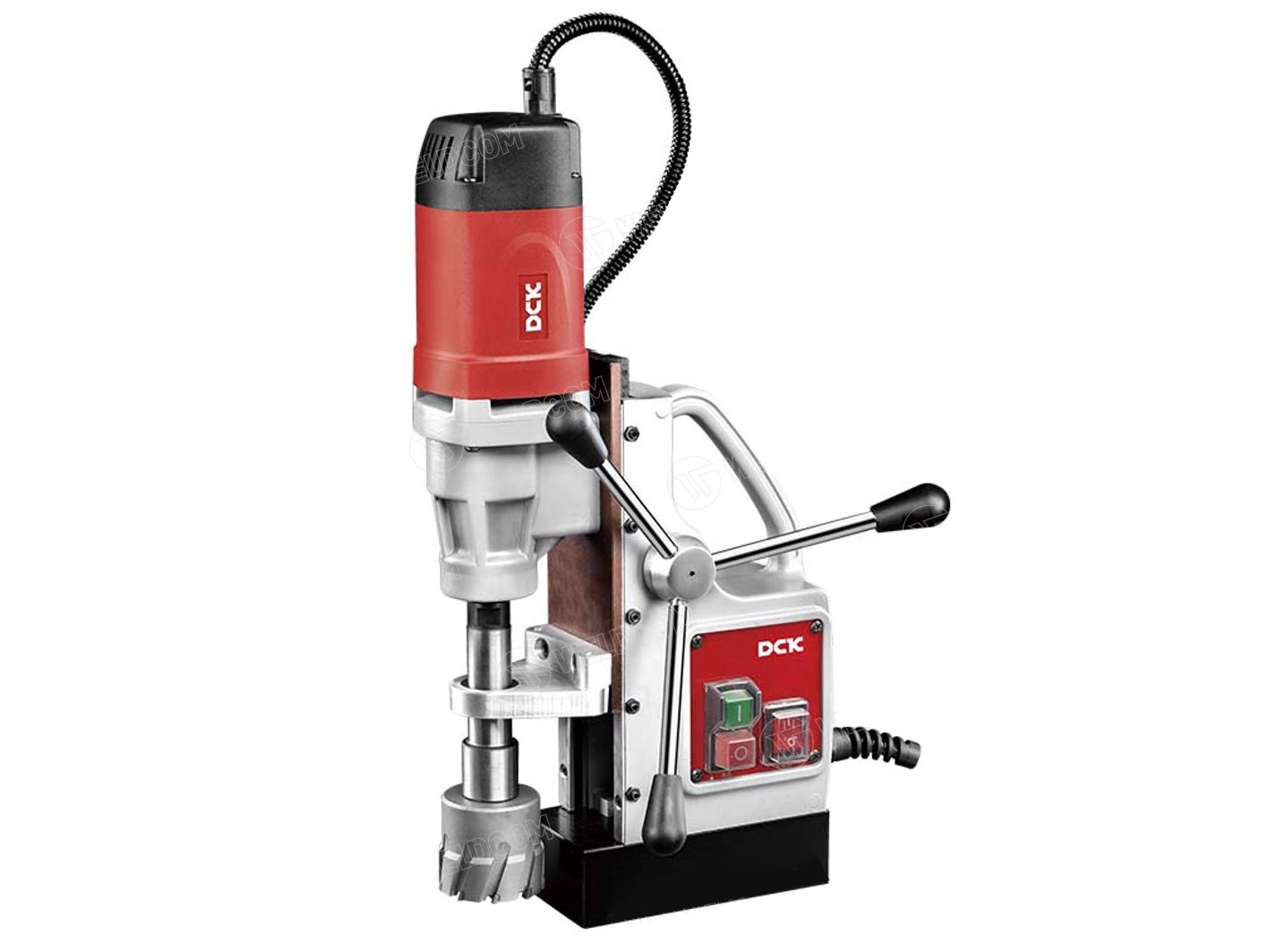

Станок сверильный на магнитном основании KJC02-30

KJC02-30
19 кг.
DCK
39 990 руб.
шт.
Запчасти

Особенности модели

1. Компактный дизайн

2. Работа со ступенчатыми и корончатыми сверлами

Комплектация и упаковка

Станок сверлильный на магнитном основании

Защитная лента

Сверло (для стали)

Предохранитель

Рукоятка управления (3 шт.)

Ключ (13 мм)

Сверлильный патрон (13 мм)

Адаптер

Рожковой гаечный ключ

Измерительный щуп

Шестигранный ключ

Угольные щетки

Пластиковый кейс

Технические характеристики

Номинальная мощность: 900Вт

Частота вращения шпинделя: 450 об/мин

Мах диаметр сверления:

Спиральное сверло: Φ13mm

Корончатое сверло: Φ30mm

Прижимначя сила: 11500Н

Мах ход: 140 мм

Вес нетто: 12.0 кг

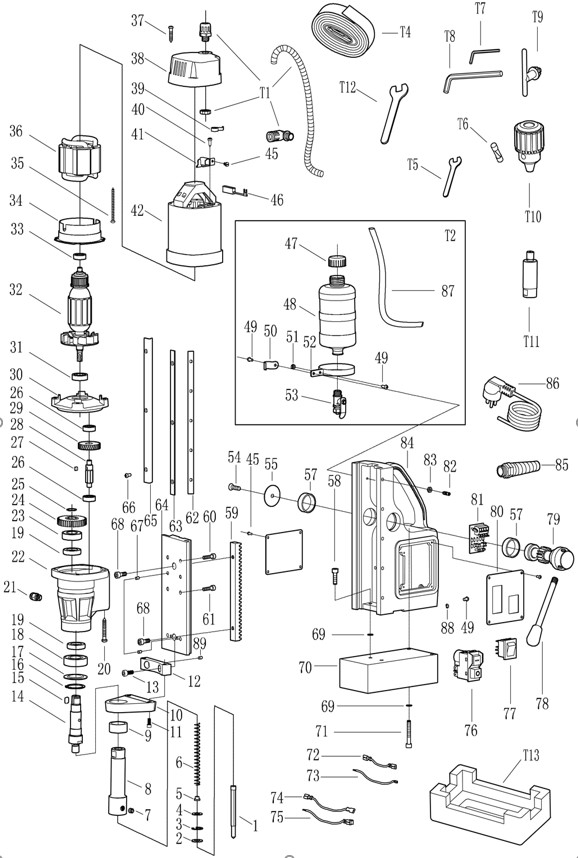

Станок сверильный на магнитном основании KJC02-30 : схема сборки и запчасти

№ Наименование Артикул Цена
1 Штифт центральный DCK KJC02-30 KJC02-30-(1) -
2 Кольцо резиновое DCK KJC02-30 KJC02-30-(2) -
3 Кольцо стопорное DCK KJC02-30 KJC02-30-(3) -
4 Шайба DCK KJC02-30 KJC02-30-(4) -
5 Насадка пружины DCK KJC02-30 KJC02-30-(5) -
6 Пружина DCK KJC02-30 KJC02-30-(6) -
7 Винт DCK KJC02-30 KJC02-30-(7) -
8 Штифт соединительный DCK KJC02-30 KJC02-30-(8) -
9 Подшипник DCK KJC02-30 KJC02-30-(9) -
10 Держатель DCK KJC02-30 KJC02-30-(10) -
11 Винт DCK KJC02-30 KJC02-30-(11) -
12 Блок крепежный DCK KJC02-30 KJC02-30-(12) -
13 Винт DCK KJC02-30 KJC02-30-(13) -
14 Шпиндель приводной DCK KJC02-30 KJC02-30-(14) -
15 Ключ А5 10х5 DCK KJC02-30 KJC02-30-(15) -
16 Кольцо стопорное DCK KJC02-30 KJC02-30-(16) -
17 Держатель подшипника DCK KJC02-30 KJC02-30-(17) -
18 Подшипник DCK KJC02-30 KJC02-30-(18) -
19 Кольцо уплотнительное DCK KJC02-30 KJC02-30-(19) -
20 Винт DCK KJC02-30 KJC02-30-(20) -
21 Соединитель DCK KJC02-30 KJC02-30-(21) -
22 Корпус мотора DCK KJC02-30 KJC02-30-(22) -
23 Подшипник 6003 DCK KJC02-30 KJC02-30-(23) -
24 Привод 4 DCK KJC02-30 KJC02-30-(24) -
25 Кольцо стопорное DCK KJC02-30 KJC02-30-(25) -
26 Подшипник 608 DCK KJC02-30 KJC02-30-(26) -
27 Ключ 4х4х6 DCK KJC02-30 KJC02-30-(27) -
28 Привод 3 DCK KJC02-30 KJC02-30-(28) -
29 Привод 2 DCK KJC02-30 KJC02-30-(29) -
30 Крышка мотора DCK KJC02-30 KJC02-30-(30) -
31 Подшипник 6001 DCK KJC02-30 KJC02-30-(31) -
32 Якорь DCK KJC02-30 D42.2/L162.4mm KJC02-30-(32) -
33 Подшипник 60822 DCK KJC02-30 KJC02-30-(33) -
34 Перегородка DCK KJC02-30 KJC02-30-(34) -
35 Винт DCK KJC02-30 KJC02-30-(35) -
36 Сатор DCK KJC02-30 KJC02-30-(36) -
37 Винт DCK KJC02-30 KJC02-30-(37) -
38 Крышка задняя DCK KJC02-30 KJC02-30-(38) -
39 Пружина спиральная DCK KJC02-30 KJC02-30-(39) -
40 Винт DCK KJC02-30 KJC02-30-(40) -
41 Держатель щетки DCK KJC02-30 KJC02-30-(41) -
42 Корпус мотора DCK KJC02-30 KJC02-30-(42) -
45 Винт DCK KJC02-30 KJC02-30-(45) -
46 Щетки угольные DCK KJC02-30 (комплект 2 шт.) KJC02-30-(46) -
47 Крышка емкости для масла DCK KJC02-30 KJC02-30-(47) -
48 Емкость для масла DCK KJC02-30 KJC02-30-(48) -
49 Винт DCK KJC02-30 KJC02-30-(49) -
50 Крепеж кабеля DCK KJC02-30 KJC02-30-(50) -
51 Гайка М4 DCK KJC02-30 KJC02-30-(51) -
52 Кольцо крепежное емкости для масла DCK KJC02-30 KJC02-30-(52) -
53 Кран 45383 DCK KJC02-30 KJC02-30-(53) -
54 Винт DCK KJC02-30 KJC02-30-(54) -
55 Кольцо DCK KJC02-30 KJC02-30-(55) -
57 Кольцо коробки передач DCK KJC02-30 KJC02-30-(57) -
58 Винт DCK KJC02-30 KJC02-30-(58) -
59 Рейка зубчатая DCK KJC02-30 KJC02-30-(59) -
60 Винт DCK KJC02-30 KJC02-30-(60) -
61 Винт DCK KJC02-30 KJC02-30-(61) -
62 Штифт регулировочный DCK KJC02-30 KJC02-30-(62) -
63 Кожух DCK KJC02-30 KJC02-30-(63) -
64 Направляющая DCK KJC02-30 KJC02-30-(64) -
65 Кожух DCK KJC02-30 KJC02-30-(65) -
66 Винт DCK KJC02-30 KJC02-30-(66) -
67 Штифт цилиндрический 5x12 DCK KJC02-30 KJC02-30-(67) -
68 Винт DCK KJC02-30 KJC02-30-(68) -
69 Пружина спиральная 6 DCK KJC02-30 KJC02-30-(69) -
70 Патрон электромагнитный в сборе DCK KJC02-30 KJC02-30-(70) -
71 Винт DCK KJC02-30 KJC02-30-(71) -
72 Провод 2 DCK KJC02-30 KJC02-30-(72) -
73 Провод 3 DCK KJC02-30 KJC02-30-(73) -
74 Провод 1 DCK KJC02-30 KJC02-30-(74) -
75 Провод 4 DCK KJC02-30 KJC02-30-(75) -
76 Переключатель DCK KJC02-30 KJC02-30-(76) -
77 Переключатель DCK KJC02-30 KJC02-30-(77) -
78 Ручка DCK KJC02-30 KJC02-30-(78) -
79 Вал DCK KJC02-30 KJC02-30-(79) -
80 Защита переключателя DCK KJC02-30 KJC02-30-(80) -
81 Плата DCK KJC02-30 KJC02-30-(81) -
82 Винт DCK KJC02-30 KJC02-30-(82) -
83 Гайка М5 DCK KJC02-30 KJC02-30-(83) -
84 Корпус DCK KJC02-30 KJC02-30-(84) -
85 Защита кабеля DCK KJC02-30 KJC02-30-(85) -
86 Кабель DCK KJC02-30 KJC02-30-(86) -
87 Трубка (6x4x300) DCK KJC02-30 KJC02-30-(87) -
88 Кольцо наружное фиксирующее 4 DCK KJC02-30 KJC02-30-(88) -
89 Штифт 4x14 DCK KJC02-30 KJC02-30-(89) -
T1 Шланг в сборе DCK KJC02-30 KJC02-30-(T1) -
T10 Ключ патрона 13 мм DCK KJC02-30 KJC02-30-(T10) -
T11 Адаптор DCK KJC02-30 KJC02-30-(T11) -
T13 Защита DCK KJC02-30 KJC02-30-(T13) -
T14 Корпус пластиковый DCK KJC02-30 KJC02-30-(T14) -
T2 Емкость для масла в сборе DCK KJC02-30 KJC02-30-(T2) -
T3 Вал DCK KJC02-30 сборка (2-8) KJC02-30-(T3) -
T4 Ремень безопасности DCK KJC02-30 KJC02-30-(T4) -
T5 Ключ 8 мм DCK KJC02-30 KJC02-30-(T5) -
T6 Предохранитель 1,6 A DCK KJC02-30 KJC02-30-(T6) -
T7 Ключ шестигранный 2,5 DCK KJC02-30 KJC02-30-(T7) -
T8 Ключ шестигранный (4мм) DCK KJC02-30 KJC02-30-(T8) -
T9 Патрон 13 мм DCK KJC02-30 KJC02-30-(T9) -
