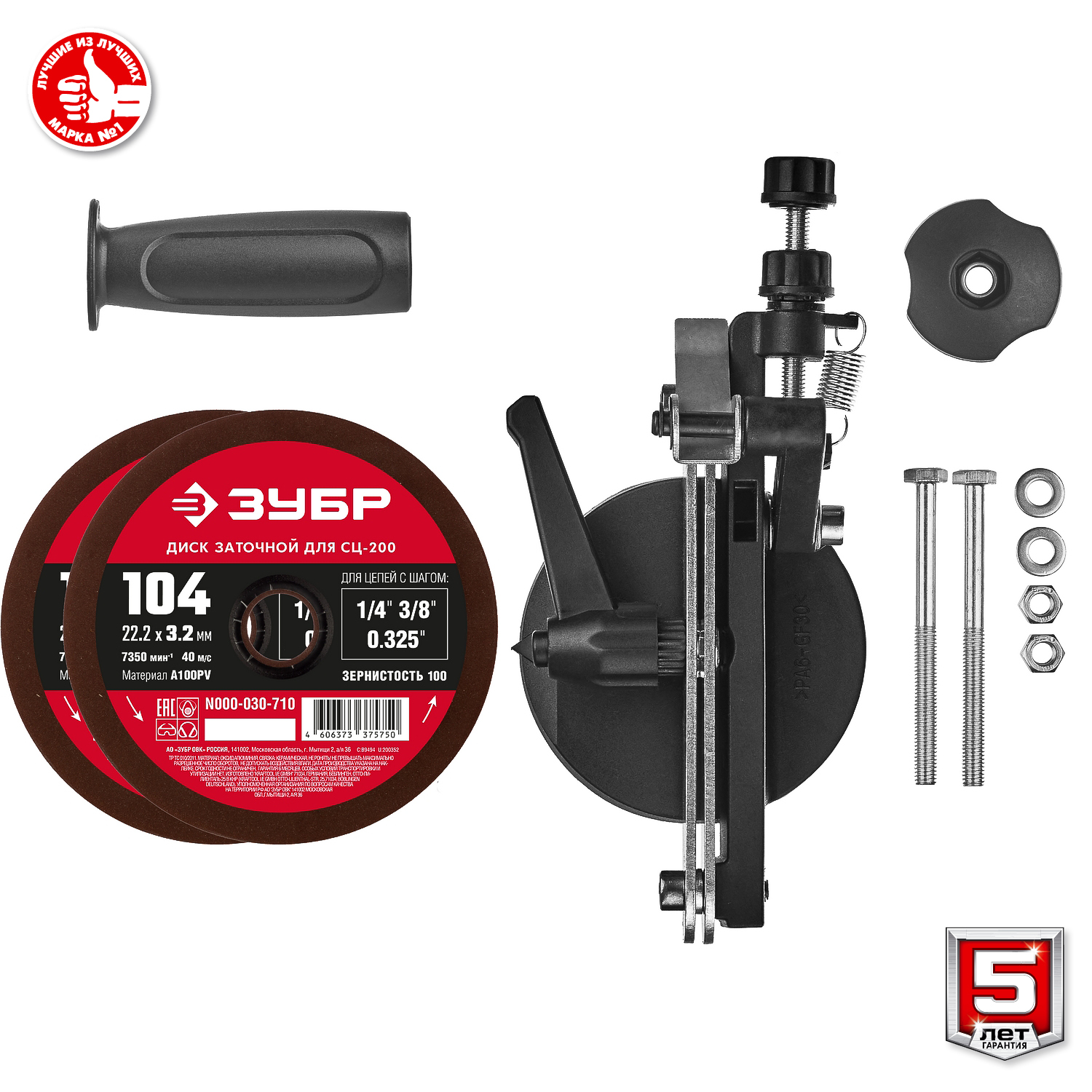

ЗУБР d 104 мм, 90 Вт, заточной станок для пильных цепей (СЦ-200)
Заточной станок СЦ-200 для пильных цепей компактностью и продуманной до мелочей конструкцией позволяет поддерживать остроту пильных цепей быстро без особых усилий.
Преимущества
- Удобное и надежное изделие,
- 2 диска разной толщины для различных типов пильных цепей,
- Компактный и мощный коллекторный двигатель,
- LED подсветка,
- Прозрачные экраны для защиты оператора от продуктов обработки,
- Быстрозажимная система фиксации цепи
- Регулировка глубины точения,
- Возможность крепления к опорной поверхности,
- Эргономичная рукоятка.
Использование
Для заточки пильных цепей
| Тип двигателя | Коллекторный |
| Гарантия | 5 лет |
| Мощность, Вт | 90 |
| Напряжение, В/Гц | ~230/50 |
| Частота вращения, об/мин | 5000 |
| Диаметр заточного круга, мм | 104 |
| Диаметр посадочного отверстия заточного круга, мм | 22.2 |
| Ширина заточных кругов, мм | 3.2/4,5 |
| Зернистость заточных кругов | 100 |
| Поворот стола, Градусы | -35…35 |
| Наклон головы, Градусы | 55 |
| Ограничитель глубины заточки | Есть |
| LED подсветка | Есть |
| Типы заточных цепей | - 1/4″ (6.35 мм), - 3.8″ (9.3 мм) низкий профиль, - 0.325″ (8.25 мм) Цепь ЗУБР тип 2 и тип 3, - 3/8″ (9.3 мм) Цепь зубр тип 1 , - 0.404″ (10.26 мм) |
| Тип упаковки | коробка картонная |
ЗУБР d 104 мм, 90 Вт, заточной станок для пильных цепей (СЦ-200) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт ST4.2?14 | N000-013-790 | - |
|
| 2 | Крышка задняя | N000-030-344 | - |
|
| 3 | Проставка резиновая D8х7 | N000-030-345 | - |
|
| 4 | Винт M4x10 | N000-018-626 | - |
|
| 5 | Прижим кабеля | N000-030-346 | - |
|
| 6 | Электродвигатель КД DC220V 85W | V000-002-368 | - |
|
| 7 | Кольцо стопорное D10 | N000-030-347 | - |
|
| 8 | Пружина кручения | N000-030-348 | 136 |
|
| 9 | Выключатель MSB-13B4-B 250V 4A в сборе с платой JM3100G-230V | V000-003-418 | 1 664 |
|
| 10 | Палец | N000-030-349 | - |
|
| 11 | Кольцо индуктивности | N000-030-350 | - |
|
| 12 | Винт барашек M8х90 | N000-030-351 | - |
|
| 13 | Гайка барашек M8 | N000-030-352 | - |
|
| 14 | Кольцо уплотнительное D8 | N000-030-353 | - |
|
| 15 | Наклейка выключателя | N000-030-354 | - |
|
| 16 | Воротник шнура | N000-030-355 | - |
|
| 17 | Провод | V000-006-384 | - |
|
| 18 | Плашка прижимная | N000-030-356 | - |
|
| 19 | Винт ST4 х12 | N000-030-357 | - |
|
| 20 | Крышка | N000-030-358 | - |
|
| 21 | Гайка М4 | N000-030-359 | - |
|
| 22 | Гайка М8 | N000-030-360 | - |
|
| 23 | Корпус | N000-030-361 | 1 648 |
|
| 25 | Болт M6x18 | N000-006-038 | - |
|
| 26 | Рукоятка | N000-030-362 | - |
|
| 27 | Болт M4х12 | N000-014-023 | - |
|
| 28 | Светодиод местного освещения 0.5W | N000-030-363 | 124 |
|
| 29 | Рассеиватель местного освещения | N000-030-364 | 134 |
|
| 30 | Пластина прижимная | N000-030-365 | - |
|
| 31 | Винт ST4x8 | N000-018-438 | - |
|
| 32 | Фланец внутренний | N000-030-366 | 105 |
|
| 33 | Диск заточной D104хd22.2х3.2 | N000-030-710 | - |
|
| 34 | Фланец внешний | N000-030-367 | 105 |
|
| 35 | Крышка диска | N000-030-368 | 401 |
|
| 36 | Винт ST4X14 | N000-018-350 | - |
|
| 37 | Гайка | N000-007-118 | - |
|
| 38 | Пружина | N000-030-369 | - |
|
| 39 | Рычаг блокировки | N000-030-370 | - |
|
| 40 | Основание рычага | N000-030-371 | - |
|
| 41 | Винт M6х20 (Hex) | N000-029-336 | - |
|
| 42 | Пластина зажимная | N000-030-372 | - |
|
| 43 | Втулка стальная | N000-030-373 | - |
|
| 44 | Болт M6X14 | N000-018-655 | - |
|
| 45 | Основание поворотное | N000-030-374 | 1 414 |
|
| 46 | Гайка М6 | N000-030-375 | - |
|
| 47 | Болт M8X40 | N000-013-977 | - |
|
| 48 | Пружина | N000-030-376 | 167 |
|
| 49 | Болт M6х20 | N000-014-124 | - |
|
| 50 | Шайба D7х1 | N000-030-377 | - |
|
| 51 | Толкатель | N000-030-378 | - |
|
| 52 | Пластина толкателя | N000-030-379 | 137 |
|
| 53 | Шайба D6х1 | N000-030-380 | - |
|
| 54 | Шайба D6х0.5 | N000-030-381 | - |
|
| 55 | Кольцо стопорное D6 | N000-030-382 | - |
|
| 56 | Кольцо уплотнительное D6 | N000-030-383 | - |
|
| 57 | Гайка барашек M6 | N000-030-384 | - |
|
| 58 | Винт барашкоM M6х60 | N000-030-385 | - |
|
| 59 | Скоба для провода | N000-030-386 | - |
|
| 60 | Основание | N000-030-387 | 3 435 |
|
| 61 | Ручка | N000-030-388 | - |
|
| 62 | Гайка | N000-007-150 | - |
|
| 63 | Диск заточной D104хd22.2х4.5 | N000-030-711 | - |
|
| 64 | Статор КД (постоянный магнит) | N000-030-389 | - |
|
| 65 | Ротор КДС | N000-030-390 | 1 691 |
|
| 66 | Щетка графитовая (пара) 5х8х11 | N000-030-391 | 201 |
|
| 67 | Щеточный узел в сборе | N000-030-392 | 206 |
|
