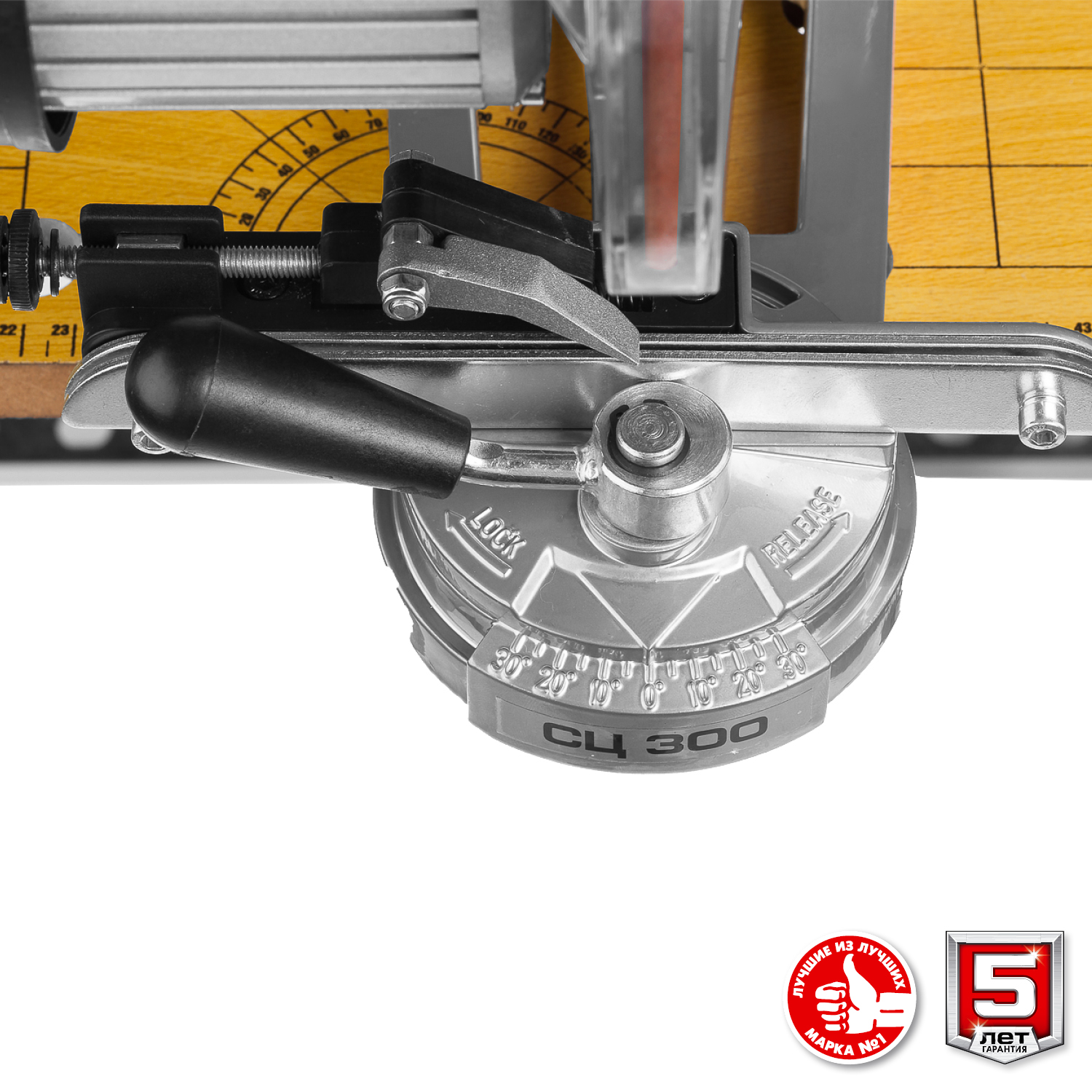

ЗУБР d 145 мм, 230 Вт, заточной станок для пильных цепей (СЦ-300)
Заточной станок СЦ-300 для пильных цепей обладает мощностью и надежностью позволяющими поддерживать остроту пильной цепи быстро и с комфортом. Точные настройки станка позволяет добиться отличных результатов почти под любые нужды.
Преимущества
- Мощное и надежное изделие,
- 2 диска разной толщины для различных типов пильных цепей,
- Асинхронный двигатель, не требующий обслуживания весь срок службы,
- Настройка угла заточки,
- LED подсветка,
- Быстрозажимная система фиксации пильной цепи,
- Прозрачные экраны для защиты оператора от продуктов обработки,
- Регулировка глубины точения,
- Возможность крепления к опорной поверхности,
- Эргономичная рукоятка.
Использование
Для заточки пильных цепей
| Тип двигателя | Асинхронный |
| Гарантия | 5 лет |
| Мощность, Вт | 230 |
| Напряжение, В/Гц | ~230/50 |
| Частота вращения, об/мин | 3000 |
| Диаметр заточного круга, мм | 145 |
| Диаметр посадочного отверстия заточного круга, мм | 22.2 |
| Ширина заточных кругов, мм | 3.2/4,5 |
| Зернистость заточных кругов | 100 |
| Поворот стола, Градусы | -30…30 |
| Наклон головы, Градусы | 40…90 |
| Ограничитель глубины заточки | Есть |
| LED подсветка | Есть |
| Типы заточных цепей | - 1/4″ (6.35 мм), - 3.8″ (9.3 мм) низкий профиль, - 0.325″ (8.25 мм) Цепь ЗУБР тип 2 и тип 3, - 3/8″ (9.3 мм) Цепь зубр тип 1 , - 0.404″ (10.26 мм) |
| Тип упаковки | коробка картонная |
ЗУБР d 145 мм, 230 Вт, заточной станок для пильных цепей (СЦ-300) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M4x10 | N000-018-626 | - |
|
| 2 | Крышка крыльчатки | N000-030-294 | - |
|
| 3 | Крыльчатка | N000-030-295 | 94 |
|
| 4 | Винт M4x16 | N000-022-572 | - |
|
| 5 | Шайба-гровер D4 | N000-018-580 | - |
|
| 6 | Шайба D4 | N000-025-089 | - |
|
| 7 | Крышка задняя | N000-030-296 | - |
|
| 8 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 265 |
|
| 9 | Корпус мотора | N000-030-297 | - |
|
| 10 | Винт M5х8 | N000-022-064 | - |
|
| 11 | Статор АД | N000-030-298 | 3 532 |
|
| 12 | Вал 141мм | N000-030-299 | - |
|
| 13 | Ротор АД в сборе с валом | N000-030-300 | 2 024 |
|
| 14 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 15 | Шайба D31 уплотнительная | N000-030-301 | - |
|
| 16 | Крышка передняя | N000-030-302 | - |
|
| 17 | Винт M4x12 H3 (цилиндр) #F | UM01-000-016 | 101 |
|
| 18 | Кольцо стопорное D10 | N000-030-303 | - |
|
| 19 | Ось наклона головы | N000-030-304 | - |
|
| 20 | Винт M6х16 Hex | N000-025-143 | - |
|
| 21 | Выключатель KCD2-12/2 250V 12(10)A 5E4 | V000-003-417 | 337 |
|
| 22 | Шайба D12xd6x1.5 | N000-022-386 | - |
|
| 23 | Контргайга с накаткой | N000-030-305 | - |
|
| 24 | Винт M6х58 регулировочный | N000-030-306 | 202 |
|
| 25 | Корпус | N000-030-307 | - |
|
| 26 | Шайба D5 | N000-025-166 | - |
|
| 27 | Шайба-гровер D5 | N000-017-938 | - |
|
| 28 | Винт M5x14 | N000-013-834 | - |
|
| 29 | Фланец внутренний | N000-030-308 | 263 |
|
| 30 | Диск заточной D145хd22.2х3.2 | N000-030-712 | 202 |
|
| 31 | Фланец внешний | N000-030-309 | 151 |
|
| 32 | Шайба D18хd6х2 | N000-014-036 | - |
|
| 33 | Болт M6X14 | N000-018-655 | - |
|
| 34 | Защита диска | N000-030-310 | - |
|
| 35 | Винт M4x14 | N000-022-353 | - |
|
| 36 | Болт M8x20 | N000-008-166 | - |
|
| 37 | Шайба-гровер D8 | N000-017-068 | - |
|
| 38 | Шайба D16хd8.4х1.6 | N000-030-311 | - |
|
| 39 | Рукоятка D-образная | N000-030-312 | - |
|
| 40 | Защита кабеля | N000-030-313 | - |
|
| 41 | Шайба D4 зубчатая | N000-030-314 | - |
|
| 42 | Конденсатор 1.0 µF 450V | V000-007-572 | - |
|
| 43 | Конденсатор 3.5 µF 275V | V000-007-573 | - |
|
| 44 | Винт M4x12 | N000-027-711 | - |
|
| 45 | Винт ST4.2х13 | N000-030-315 | - |
|
| 46 | Пластина | N000-030-316 | - |
|
| 47 | Винт ST2.9х12 | N000-030-317 | - |
|
| 48 | Колпачек защитный | N000-030-318 | - |
|
| 49 | Корпус блока питания | N000-030-319 | - |
|
| 50 | Блок электронный питания подсветки | V000-004-425 | 669 |
|
| 52 | Рукав провода | N000-030-320 | - |
|
| 53 | Кронштейн | N000-030-321 | - |
|
| 54 | Винт M4x14 | N000-027-646 | - |
|
| 55 | Зажим кабеля нижний | N000-030-322 | - |
|
| 56 | Зажим кабеля верхний | N000-030-323 | - |
|
| 57 | Кольцо стопорное D12 | N000-030-324 | 101 |
|
| 58 | Рукоятка зажимная | N000-030-325 | 202 |
|
| 59 | Колпачок рукоятки | N000-030-326 | 202 |
|
| 60 | Вал рукоятки | N000-030-327 | 93 |
|
| 61 | Шайба D22хd9х1 | N000-030-328 | - |
|
| 62 | Болт M8X40 | N000-013-977 | - |
|
| 63 | Корпус каретки | N000-030-329 | - |
|
| 64 | Винт M5x14 Hex | N000-020-811 | - |
|
| 65 | Гайка M5 | N000-018-724 | - |
|
| 66 | Упор звеньев цепи V1 | N000-030-330 | 89 |
|
| 68 | Пружина сжатия D6.5хd0.9х70.5 | N000-030-331 | 19 |
|
| 69 | Винт M5x30 Hex | N000-020-813 | - |
|
| 70 | Винт M6х35 Hex | N000-023-864 | - |
|
| 71 | Гайка M6 | N000-018-785 | - |
|
| 72 | Каретка левая половина | N000-030-332 | - |
|
| 73 | Каретка правая половина | N000-030-333 | - |
|
| 74 | Винт M5x10 | N000-013-852 | - |
|
| 75 | Гайка M6х12 | N000-030-334 | - |
|
| 76 | Стол поворотный | N000-030-335 | - |
|
| 77 | Шайба D10хd5х2 | N000-030-336 | - |
|
| 78 | Пластина зажимная | N000-030-337 | - |
|
| 79 | Винт M5x16 | N000-018-546 | - |
|
| 80 | Пружина кручения | N000-030-338 | - |
|
| 81 | Кронштейн головы | N000-030-339 | - |
|
| 82 | Гайка барашек M8 | N000-030-340 | - |
|
| 83 | Шайба D8 | N000-018-462 | - |
|
| 84 | Пружина D4.5хd0.6х17 | N000-030-341 | - |
|
| 85 | Шарик стальной D5 | U201-850-020 | 93 |
|
| 86 | Основание | N000-030-342 | - |
|
| 87 | Винт барашек D60х15 | N000-030-343 | - |
|
| 88 | Болт M8x100 #F | UM03-000-008 | 101 |
|
| 89 | Гайка M8 | N000-026-509 | - |
|
| 90 | Ключ торцевой 10 | N000-030-713 | - |
|
| 91 | Ключ имбусовый 4 | N000-030-714 | - |
|
| 92 | Ключ торцевой 13 | N000-030-715 | - |
|
| 93 | Диск заточной D145хd22.2х4.5 | N000-030-716 | - |
|
