ЗУБР d 200, 500 Вт, заточной станок, Профессионал (ПСТ-200)
Заточной станок ПСТ-200 незаменимый инструмент для гаража, мастерской. Простота конструкции, высокая надежность, два круга с разной зернистостью – все что нужно для настоящего мастера, ценящего качество и рассчитывающего на долгий срок службы

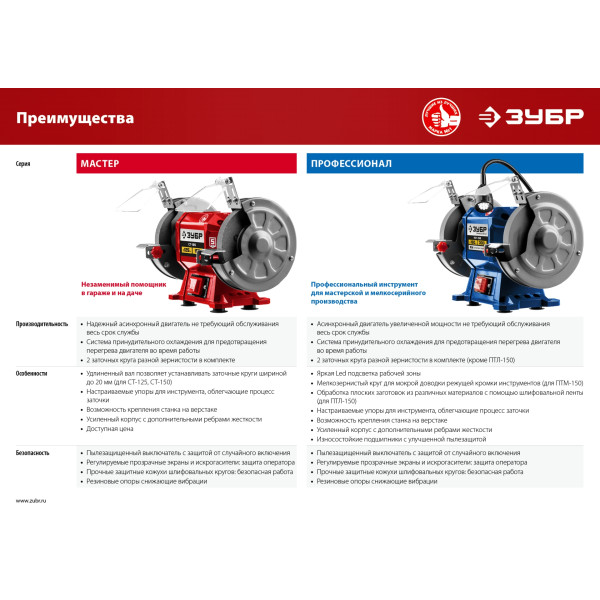

Преимущества
- Мощное и надежное изделие,
- Наиболее популярный посадочный размер дисков,
- 2 абразивных заточнных круга разной зернистости для любых работ,
- Асинхронный двигатель, не требующий обслуживания весь срок службы,
- LED подсветка,
- Прозрачные экраны для защиты оператора от продуктов обработки,
- Пылезащищенный выключатель для беспроблемной эксплуатации,
- Возможность крепления к опорной поверхности,
- Регулируемый упор для инструмента.
Использование
Для заточки режущего инструмента и сухой шлифовки металлических заготовок
| Подсветка | есть |
| Масса изделия, кг | 10.1 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | ~230/50 |
| Мощность, Вт | 500 |
| Режим работы | S2, 30 мин |
| Тип станка | Заточной |
| Диаметр круга, мм | 200 |
| Тип электродвигателя | асинхронный |
| Частота вращения, мин-1 | 2950 |
| Диаметр посадочного отвверстия, мм | 32 |
| Толщина точильного круга, мм | 20 |
| Зернистость круга №1 | 60 |
| Зернистость круга №2 | 80 |
| Пылезащитный выключатель | есть |
| Защитные экраны | есть |
| Тип упаковки | коробка картонная |
ЗУБР d 200, 500 Вт, заточной станок, Профессионал (ПСТ-200) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Кожух диска 200 мм внешний | N000-031-105 | - |
|
| 3 | Гайка M12 (Левая резьба) | N000-026-835 | - |
|
| 4.1 | Фланец прижимной D68хd12.65 внешний | N000-017-101 | 187 |
|
| 4.2 | Фланец прижимной D68хd16 внутренний | N000-017-080 | 202 |
|
| 5 | Втулка D32хd12.7хL20 | N000-031-024 | 101 |
|
| 6 | Круг шлифовальный 200х32х20(80) | N000-031-107 | 808 |
|
| 7 | Болт M6x12 | N000-013-891 | - |
|
| 8 | Гайка M5 | N000-013-836 | - |
|
| 10 | Шайба D5 | N000-013-851 | - |
|
| 12 | Искрогаситель | N000-031-016 | 303 |
|
| 13 | Кронштейн | N000-031-017 | 109 |
|
| 14 | Кожух диска 200мм внутренний левый | N000-031-108 | - |
|
| 16 | Упор инструмента левый | N000-031-033 | - |
|
| 18 | Шайба D6 | N000-013-704 | - |
|
| 19 | Винт барашек M6 | N000-031-028 | - |
|
| 20 | Корпус боковая часть | N000-031-081-2 | 895 |
|
| 20 | Корпус боковая часть | N000-031-081 | - |
|
| 21 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 |
|
| 22 | Ротор АД | N000-031-119 | - |
|
| 23 | Крыльчатка | N000-031-014 | - |
|
| 24 | Статор АД | N000-031-120 | 7 072 |
|
| 25 | Крышка корпуса | N000-031-112 | - |
|
| 27 | Воротник шнура | N000-031-010 | - |
|
| 28 | Шнур сетевой ZUBR PVC H03VV-F 3Gх0.5мм2 1м | V000-006-385 | - |
|
| 30 | Упор инструмента правый | N000-031-027 | 200 |
|
| 31 | Кожух диска 200 мм внутренний правый | N000-031-113 | 303 |
|
| 33 | Круг шлифовальный 200х32х20(60) | N000-031-114 | 808 |
|
| 34 | Гайка M12 | N000-013-905 | - |
|
| 35 | Конденсатор 10мкфх450в | U457-802-008 | 303 |
|
| 37 | Уголок | N000-031-009 | - |
|
| 38 | Прижим кабеля | N000-031-011 | - |
|
| 40 | Винт M5х10 | N000-022-030 | - |
|
| 42 | Основание нижнее | N000-031-115 | - |
|
| 43 | Опора резиновая | N000-031-030 | - |
|
| 45 | Гайка M4 | N000-014-199 | - |
|
| 46 | Панель выключателя | N000-031-031 | - |
|
| 47 | Выключатель CK1 AC250V, 6(4)A, 5E4 | V000-003-379 | 373 |
|
| 48 | Винт M4x10 | N000-013-843 | - |
|
| 49 | Блок питания LED освещения V4 AC230V/DC12V 0.35Wt BL-BDSLJ-20200606 | V000-007-054 | 404 |
|
| 50 | Гайка M10 | N000-022-371 | 101 |
|
| 51 | Лампа 8 LED 220V 1.5Wt | N000-031-040 | 303 |
|
