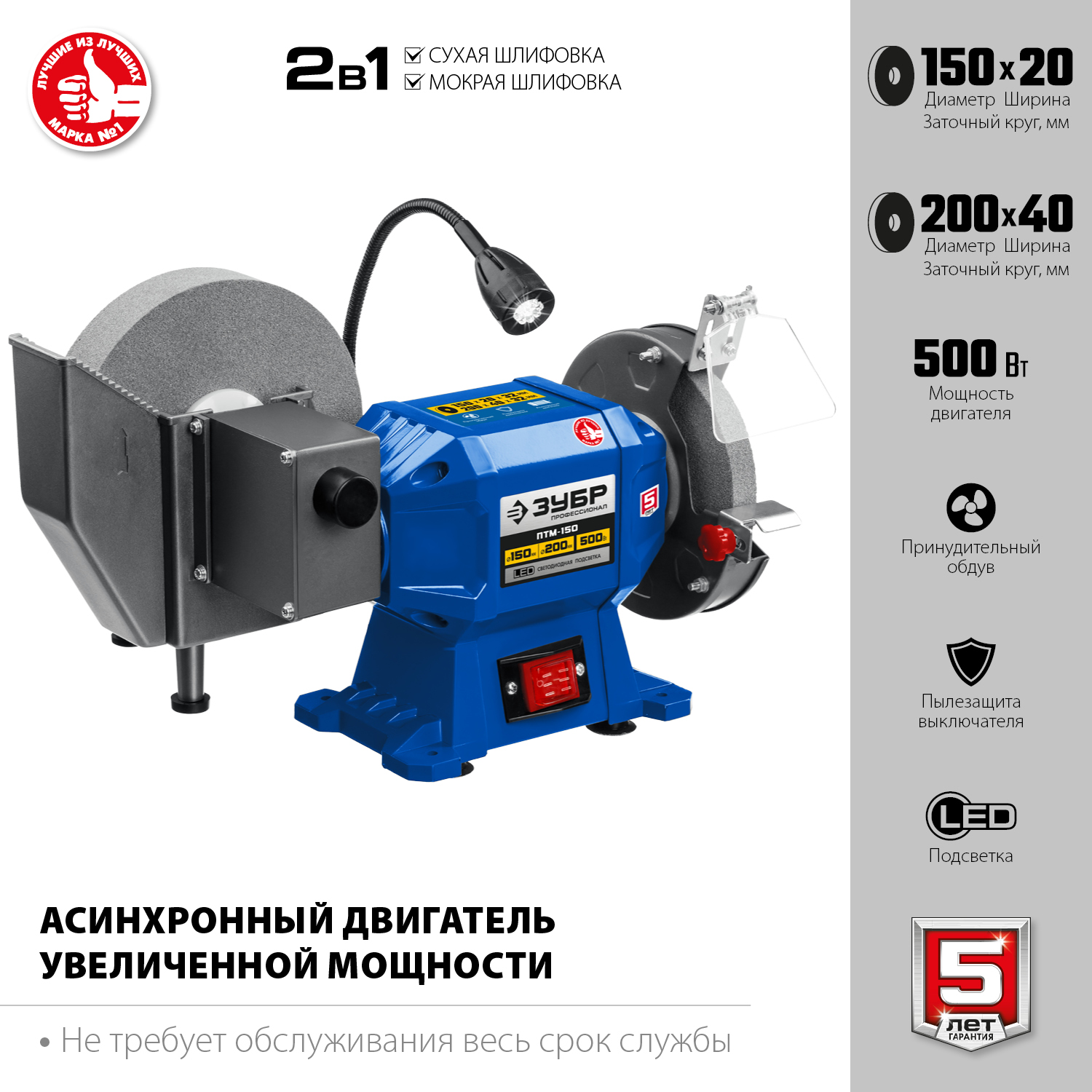

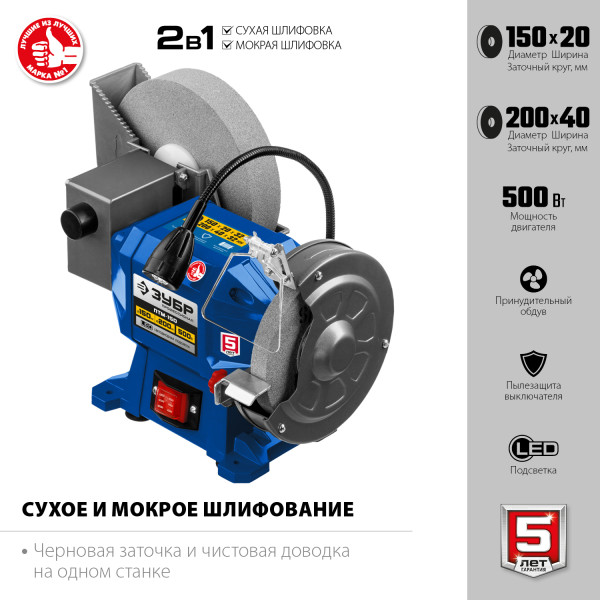

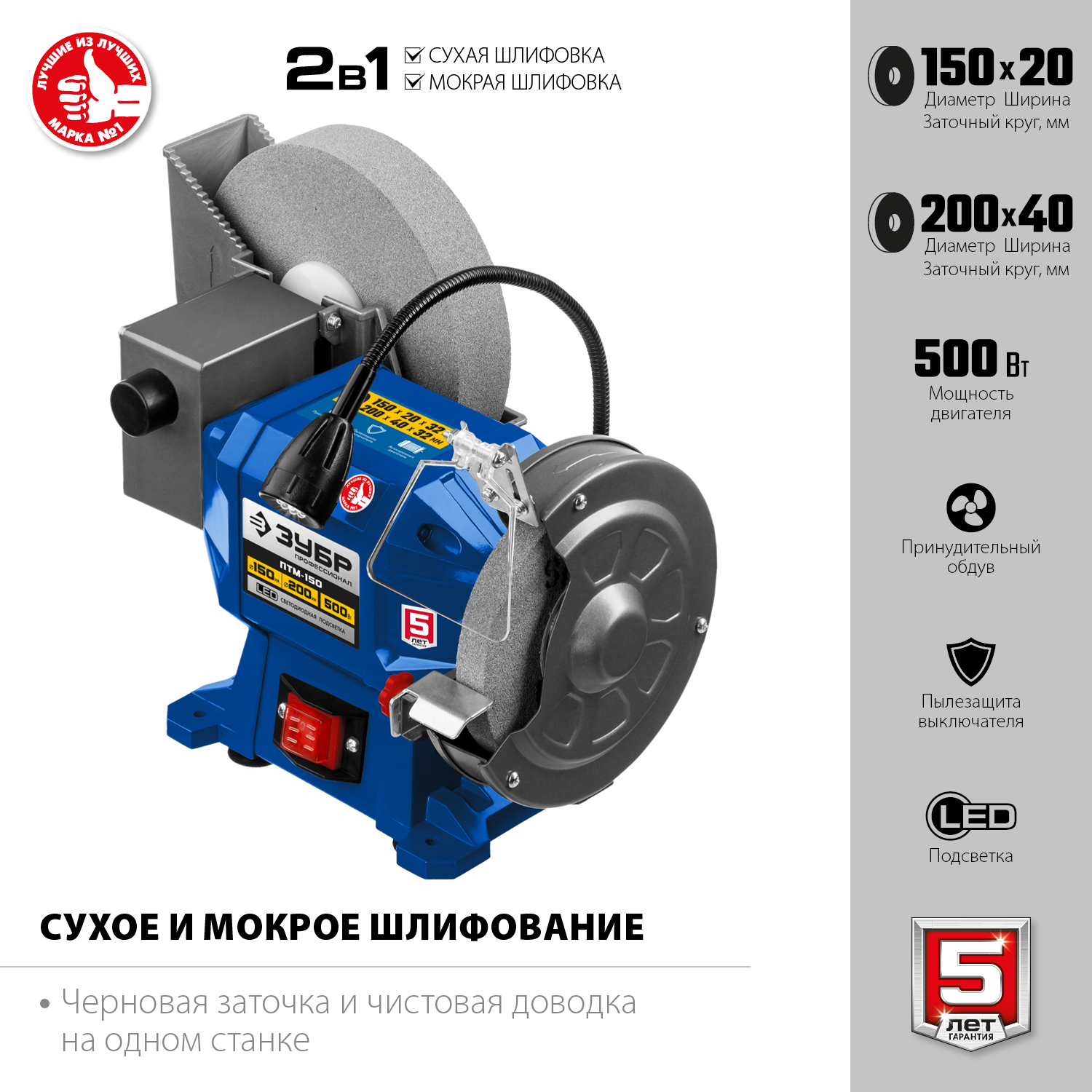

ЗУБР d 150 мм / d 200 мм, 500 Вт, заточной станок для мокрого и суxого шлифования, Профессионал (ПТМ-150)
Станок заточной ЗУБР ПТМ-150 – незаменимый инструмент для гаража, мастерской, используемый для заточки режущего инструмента и сухого/мокрого шлифования металлических заготовок. Простота конструкции, высокая надежность, компактный размер, два камня с разной зернистостью, возможность мокрого шлифования – все что нужно для настоящего мастера, ценящего качество и рассчитывающего на долгий срок службы.
Преимущества
- Сухое и мокрое шлифование и 2 круга разной зернистости для любых работ,
- Простое и надежное изделие,
- Наиболее популярный посадочный размер дисков,
- Асинхронный двигатель, не требующий обслуживания весь срок службы,
- Прозрачный экран для защиты оператора от продуктов обработки,
- LED подсветка рабочей зоны
- Пылезащищенный выключатель для беспроблемной эксплуатации,
- Возможность крепления к опорной поверхности,
- Регулируемый упор для инструмента.
Использование
Для заточки режущего инструмента и шлифования (сухого и мокрого) металлических заготовок
| Масса изделия, кг | 9.5 |
| Гарантия | 60 |
| Напряжение питания, В/Гц | ~230/50 |
| Мощность, Вт | 500 |
| Тип станка | Заточной |
| Тип электродвигателя | асинхронный |
| Лампа подсветки | есть |
| Пылезащищенный выключатель | есть |
| Защитный экран | есть |
| Посадочный диаметр точильного круга, мм | 32 |
| Частота вращения 1-го круга, мин-1 | 2950 |
| Частота вращения 2-го круга, мин-1 | 134 |
| Диаметр 1-го точильного круга, мм | 150 |
| Диаметр 2-го точильного круга, мм | 200 |
| Толщина 1-го точильного круга, мм | 20 |
| Толщина 2-го точильного круга, мм | 40 |
| Зернистость 1-го точильного круга, - | 60 |
| Зернистость 2-го точильного круга, - | 80 |
| Тип упаковки | коробка картонная |
ЗУБР d 150 мм / d 200 мм, 500 Вт, заточной станок для мокрого и суxого шлифования, Профессионал (ПТМ-150) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 3 | Крышка редуктора V1 | N000-031-173 | - |
|
| 3 | Крышка редуктора L85.16 V2 | N000-031-173-2 | - |
|
| 4 | Гайка M12 (Левая резьба) | N000-026-835 | - |
|
| 5 | Колесо червячное V1 | N000-031-174 | 184 |
|
| 5 | Колесо червячное D48хd17х15 V2 | N000-031-174-2 | 143 |
|
| 6 | Шплинт 3.2х3.2 V1 | N000-031-175 | - |
|
| 6 | Шплинт пружинный V2 | N000-031-175-2 | - |
|
| 7 | Червяк V1 D34хd12х26 | N000-031-176 | 455 |
|
| 7 | Червяк D35.7хd14.8х39.8 V2 | N000-031-176-2 | 460 |
|
| 8 | Ось червячного колеса V1 | N000-031-177 | 404 |
|
| 8 | Ось червячного колеса L186.8 V2 | N000-031-177-2 | - |
|
| 10 | Штекер V1 | N000-031-178 | - |
|
| 10 | Штекер V2 | N000-031-178-2 | - |
|
| 11 | Кожух V1 | N000-031-179 | - |
|
| 11 | Кожух V2 | N000-031-179-2 | - |
|
| 12 | Корпус редуктора V1 | N000-031-180 | - |
|
| 12 | Корпус редуктора L84.98 V2 | N000-031-180-2 | - |
|
| 13 | Втулка пластиковая V1 | N000-031-181 | - |
|
| 13 | Втулка пластиковая D25хd17х19 V2 | N000-031-181-2 | 82 |
|
| 14 | Шайба-гровер D12 | UM04-001-007 | - |
|
| 15 | Шайба D12 V1 | N000-022-716 | - |
|
| 16 | Фланец внутренний D20хd12х42 V1 | N000-031-182 | 253 |
|
| 16 | Фланец внутренний D20хd12х42 V2 | N000-031-182-2 | 194 |
|
| 17 | Круг для мокрого шлифования D200xd32x40 mm | N000-031-183 | - |
|
| 18 | Фланец внешний D20хd12х15.5 | N000-025-351 | 256 |
|
| 19 | Гайка M12 | N000-013-905 | - |
|
| 20 | Гайка M5 | N000-013-836 | - |
|
| 21 | Корпус боковая часть | N000-031-081-2 | 895 |
|
| 22 | Статор АД | N000-031-184 | - |
|
| 23 | Крышка корпуса | N000-031-185 | - |
|
| 24 | Воротник шнура | N000-031-010 | - |
|
| 25 | Лампа 8 LED 220V 1.5Wt | N000-031-040 | 303 |
|
| 26 | Шнур сетевой ZUBR PVC H03VV-F 3Gх0.5мм2 1м | V000-006-385 | - |
|
| 27 | Подшипник шариковый 6202 открытый (35х15х11) n/n | U009-620-200 | 386 |
|
| 28 | Ротор АД V1 | N000-031-186 | - |
|
| 28 | Ротор АД V2 | N000-031-186-2 | - |
|
| 29 | Крыльчатка | N000-031-014 | - |
|
| 30 | Опора резиновая | N000-031-030 | - |
|
| 33 | Искрогаситель | N000-031-016 | 303 |
|
| 34 | Шайба D5 | N000-013-851 | - |
|
| 35 | Кронштейн | N000-031-017 | 109 |
|
| 36 | Кожух диска 150мм внутренний правый | N000-031-019 | 172 |
|
| 38 | Фланец прижимной D52хd12.65х6.8 | N000-031-116 | 256 |
|
| 39 | Круг шлифовальный 150х32х20(60) | N000-031-118 | - |
|
| 40 | Втулка D32хd12.7хL20 | N000-031-024 | 101 |
|
| 41 | Кожух диска 150мм внешний | N000-031-026 | 172 |
|
| 43 | Болт M6x12 | N000-013-891 | - |
|
| 44 | Упор инструмента правый | N000-031-027 | 200 |
|
| 46 | Шайба D6 | N000-013-704 | - |
|
| 47 | Винт барашек M6 | N000-031-028 | - |
|
| 50 | Блок питания LED освещения V4 AC230V/DC12V 0.35Wt BL-BDSLJ-20200606 | V000-007-054 | 404 |
|
| 51 | Уголок | N000-031-009 | - |
|
| 52 | Прижим кабеля | N000-031-011 | - |
|
| 53 | Основание нижнее | N000-031-187 | - |
|
| 54 | Конденсатор 10мкфх450в | U457-802-008 | 303 |
|
| 58 | Винт M4x10 | N000-013-843 | - |
|
| 59 | Выключатель CK1 AC250V, 6(4)A, 5E4 | V000-003-380 | 21 |
|
| 60 | Панель выключателя | N000-031-031 | - |
|
| 61 | Гайка M4 | N000-014-199 | - |
|
| 62 | Пробка | N000-031-188 | - |
|
| 63 | Гайка M10 | N000-022-371 | 101 |
|
| 64 | Винт M5x12 | N000-027-224 | - |
|
