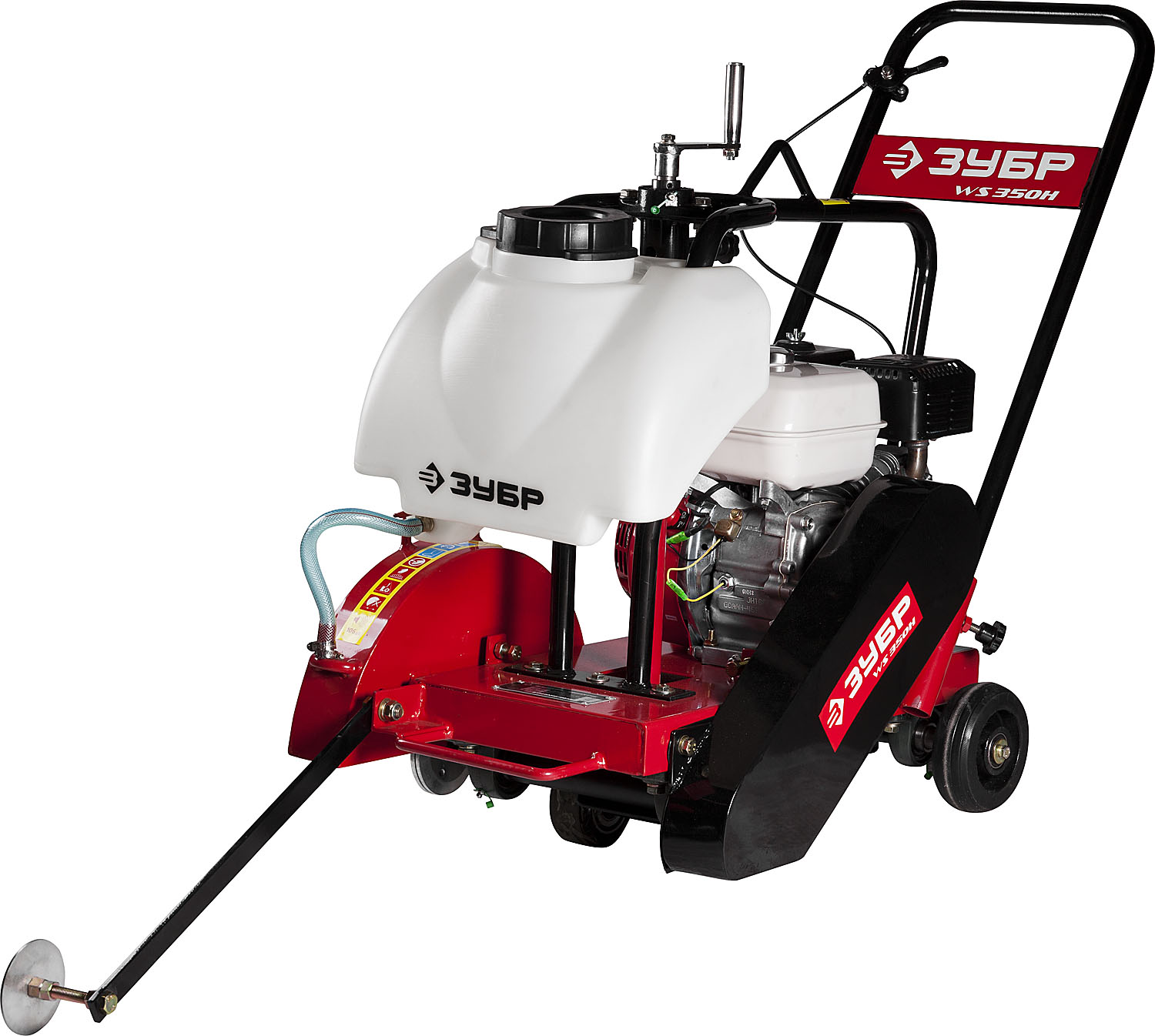

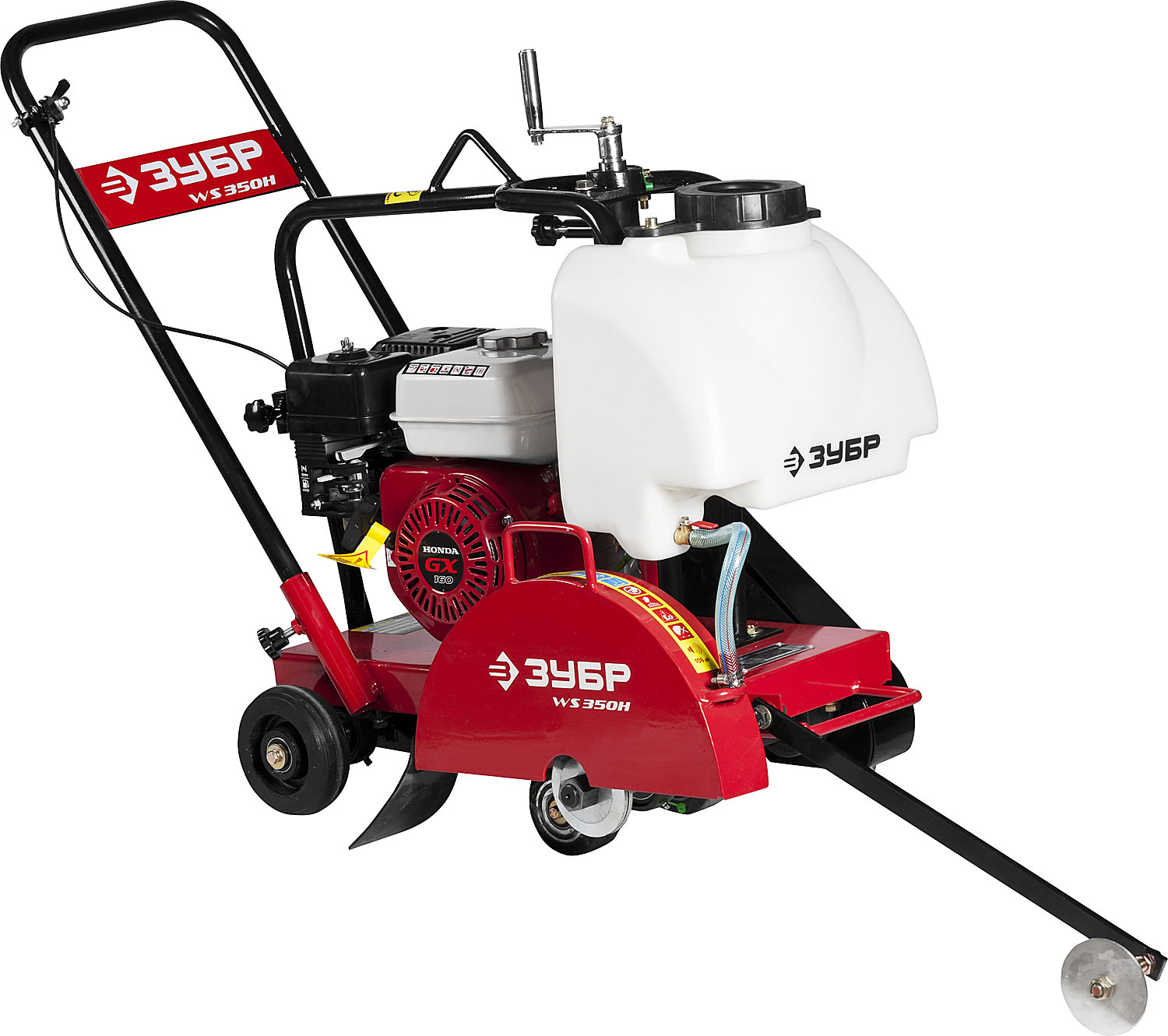

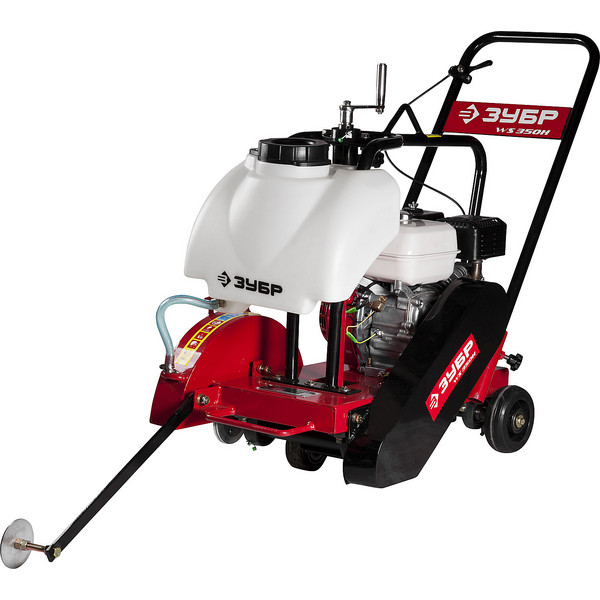

ЗУБР диск 350 мм, 115 мм макс. рез, бензиновый швонарезчик (резчик швов), Профессионал (ЗШБ-350 Х)
Новая линейка строительной техники для профессионалов. Оптимальные технические характеристики позволяют работать еще эффективнее и в любых условиях, а благодаря колесам, облегчающим транспортировку, и эргономичной рукоятке ежедневная работа со швонарезчиком будет простой и удобной. Четырехтактный двигатель ″Honda″ обеспечит беспроблемную эксплуатацию и потребует минимального сервисного обслуживания за весь срок использования.
Преимущества
- Экономичный высокоресурсный 4х тактный двигатель ″Honda″ с большим межсервисным пробегом
- Оптимальная скорость вращения диска для реза твердых покрытий
- Плавное бесступенчатое изменение глубины реза с указателем позволяет легко настраивать изделие для заданной работы

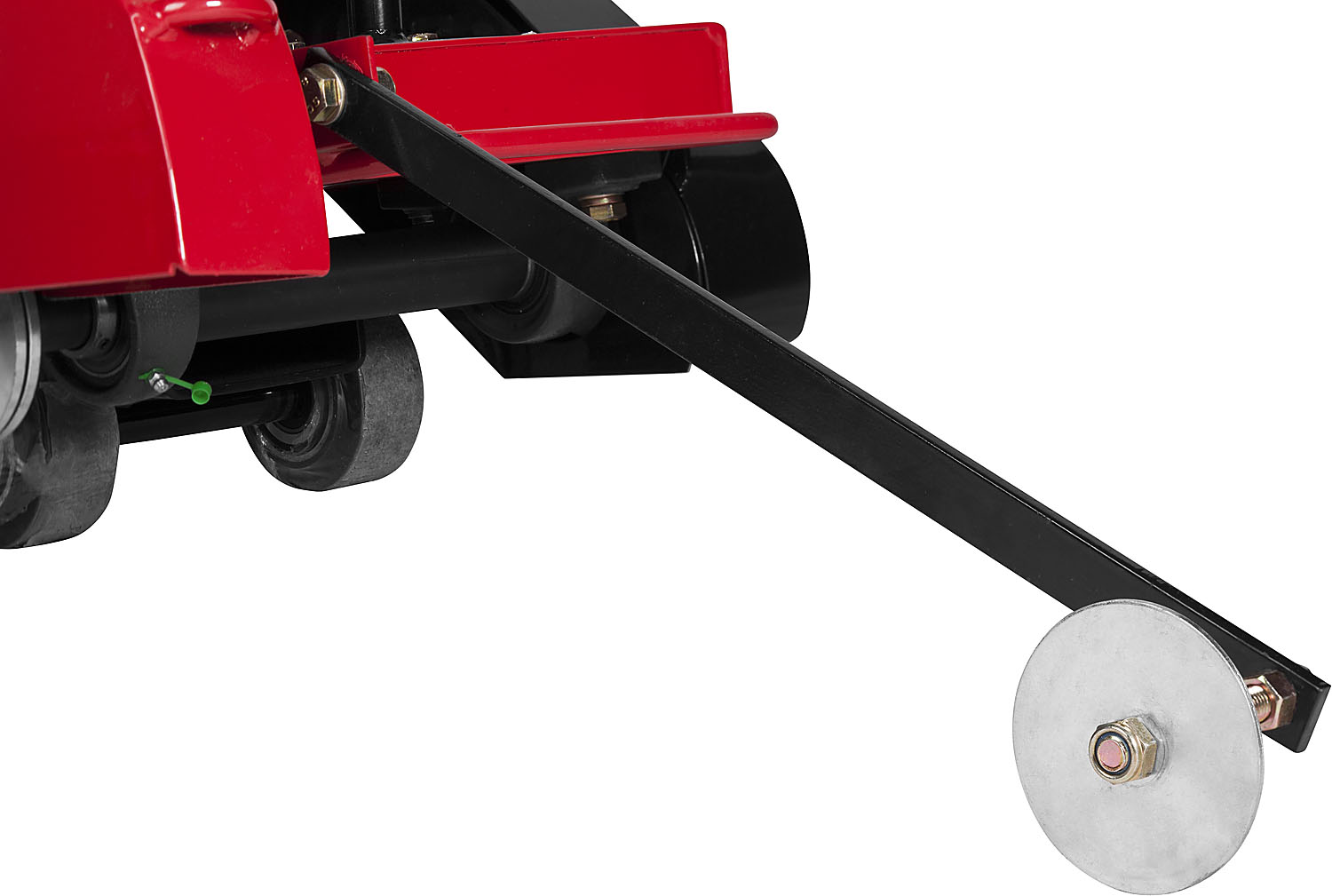

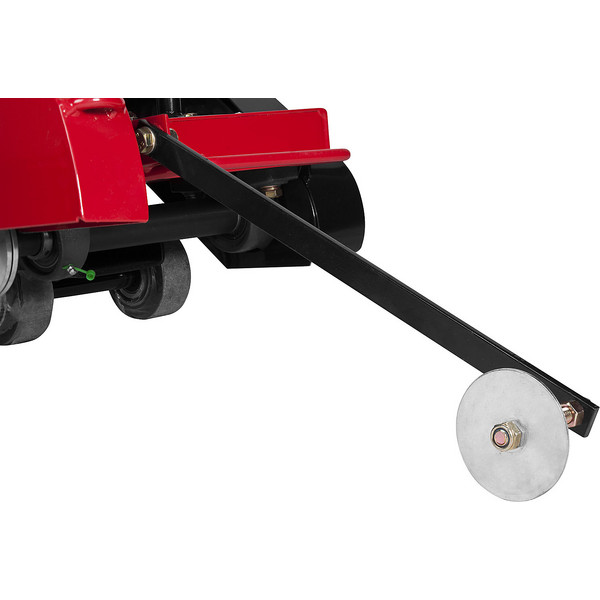

- Направляющая линии реза указывает будущую линию пропила и способствует точности в работе с таким большим и тяжелым инструментом
- Индустриальные подшипники коленчатого вала и оси режущего диска обеспечивают повышенную надежность самого нагруженного узла
- Дополнительная силовая рама защищает двигатель при транспортировке и погрузке
- Регулятор дросселя всегда под рукой на рукоятке, что облегчает эксплуатацию
- Съемная рукоятка для экономии пространства при транспортировке и хранении

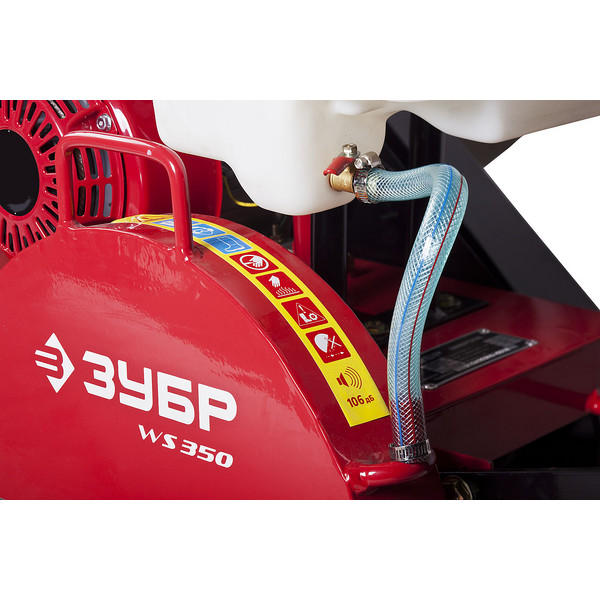

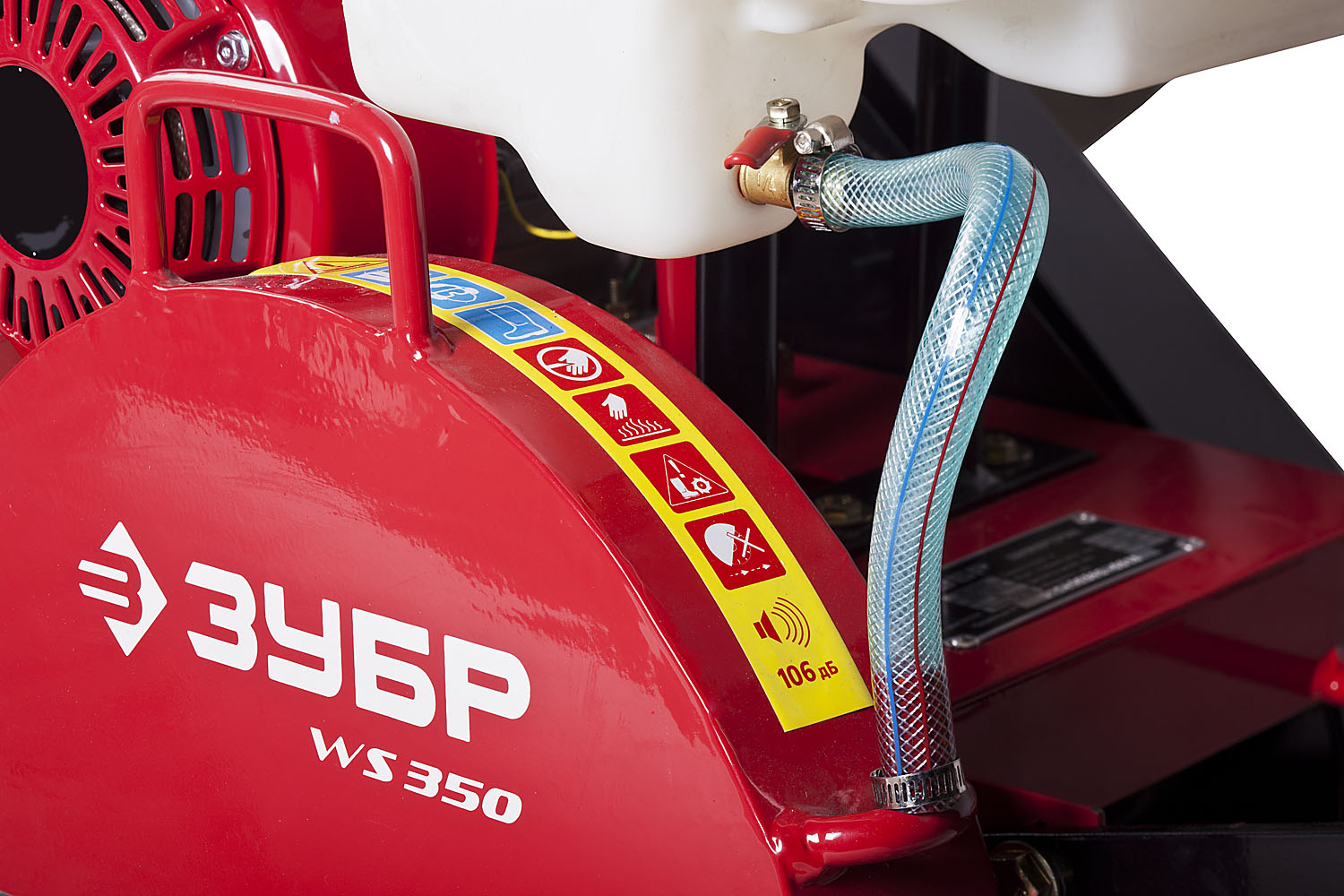

- Система охлаждения места реза с вместительным баком обеспечивает подачу воды к режущему диску и ограничивает пылеобразование в процессе работы

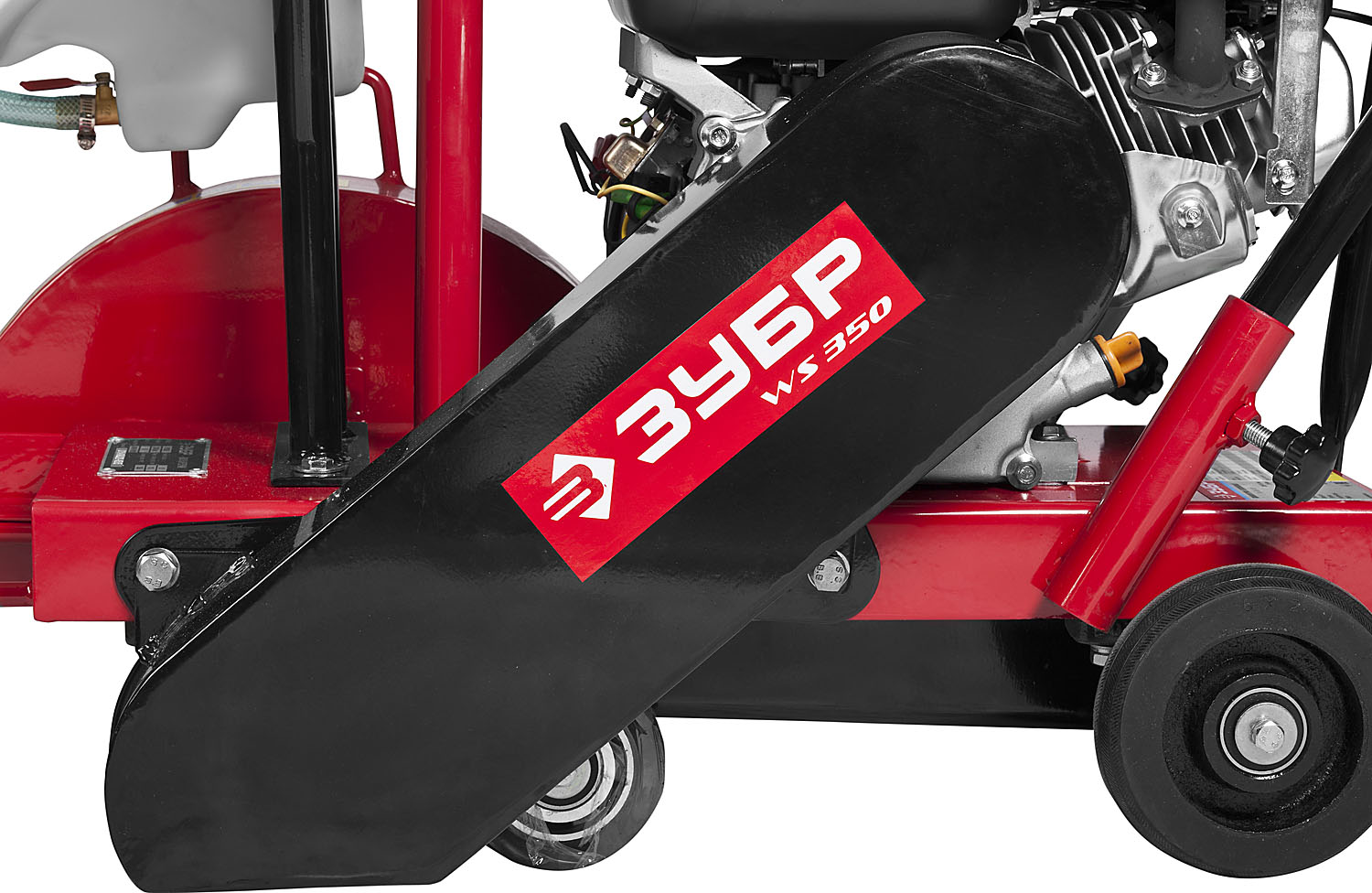

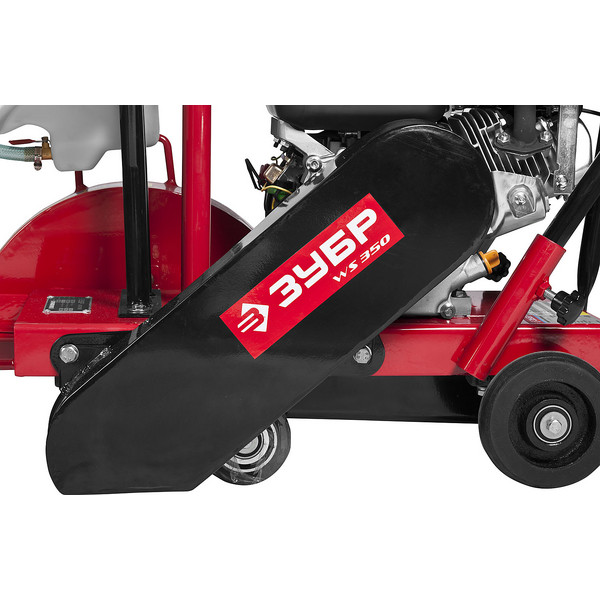

- Защитный кожух приводного ремня позволяет надежно защитить оператора от опасности контакта, а сам ремень - от повреждений камнями
Использование
Для выполнения пропилов в асфальте, бетоне, железобетоне, камне
| Частота вращения шпинделя, об/мин | 3600-3700 |
| Тип двигателя | Бензиновый |

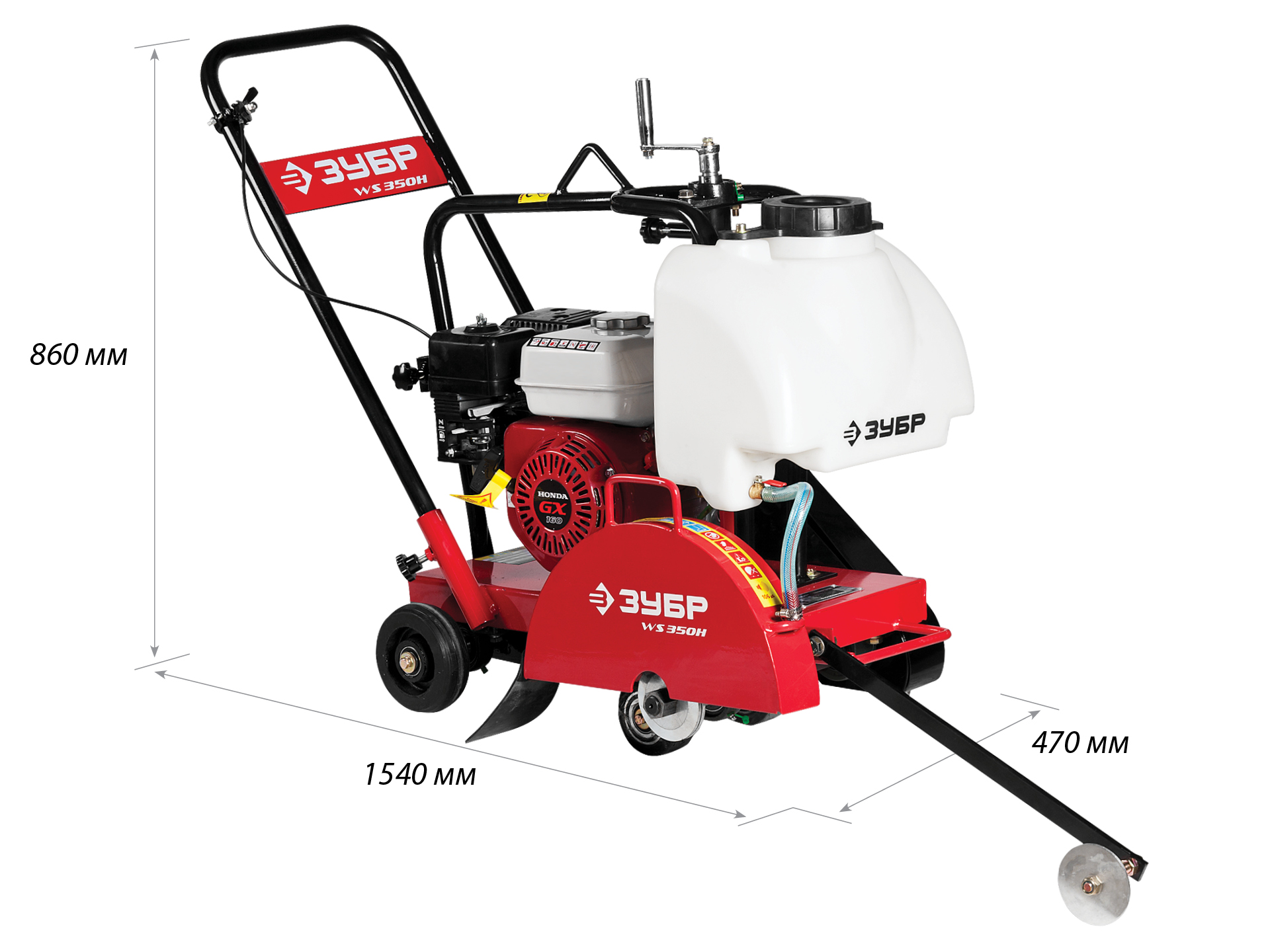

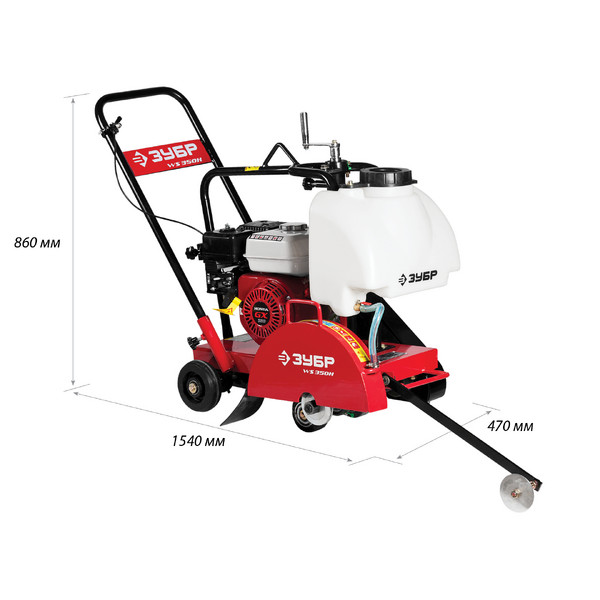

| Габариты, см | 85x50x89 |
| Масса изделия, кг | 69 |
| Масса в упаковке, кг | 88 |
| Гарантия | 60 |
| Регулировка глубины реза | есть |
| Диаметр диска, мм | 350 |
| Тип | Швонарезчик |
| Емкость топливного бака, л | 3.6 |
| Расход топлива, л/ч | 1.4 |
| Диаметр посадочного отверстия, мм | 25.4 |
| Мощность (л.с.) | 5.5 |
| Мощность (Вт) | 4000 |
| Тактность двигателя | 4-х тактный |

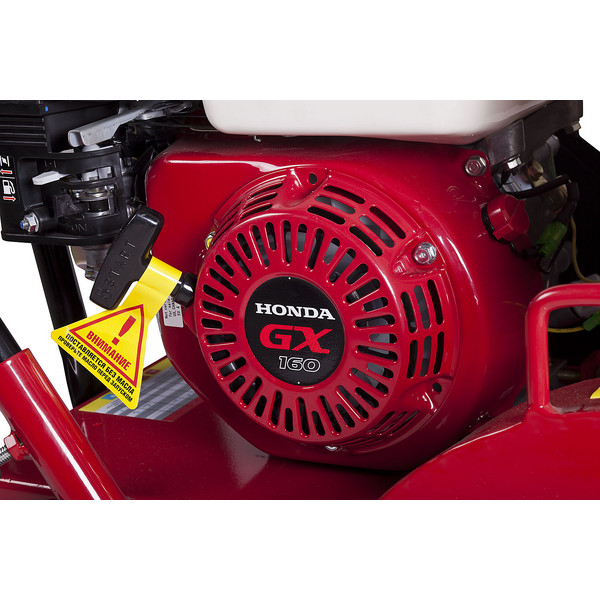

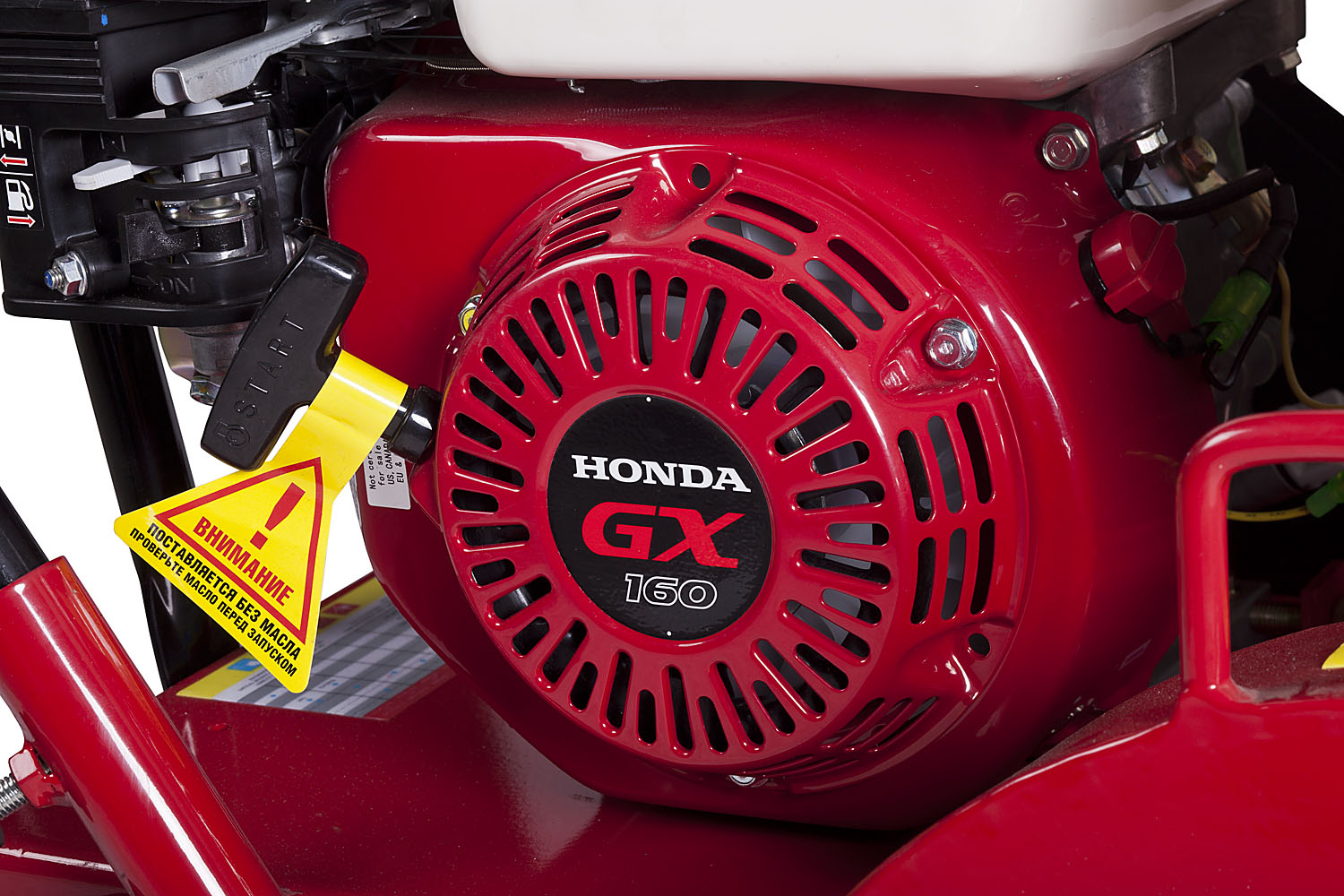

| Двигатель | Honda GX160 |
| Топливо | АИ92 |
| Рама для транспортировки и защиты двигателя | есть |
| Колеса для перемещения | есть |
| Функция орошения | есть |
| Макс. глубина реза, мм | 115 |
| Емкость бака для воды, л | 12 |
| Производительность, м/ч | 60 |
| Объем двигателя, см³ | 163 |
| Тип упаковки | бокс деревянный |

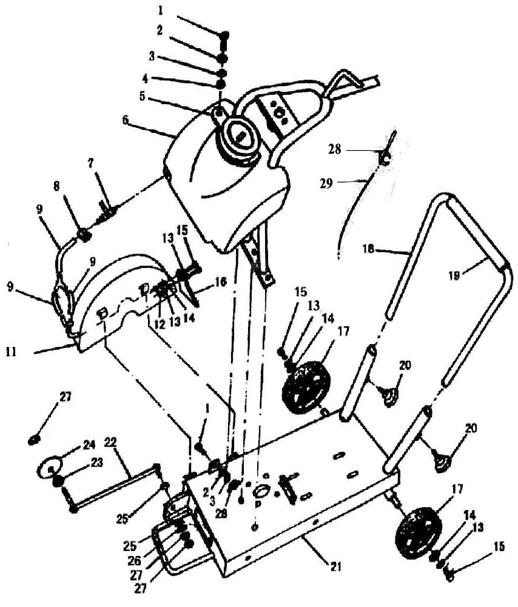

ЗУБР диск 350 мм, 115 мм макс. рез, бензиновый швонарезчик (резчик швов), Профессионал (ЗШБ-350 Х) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Болт M10x30 | N000-008-933 | - |
|
| 1.02 | Шайба D10 | N000-008-934 | - |
|
| 1.03 | Шайба D10 | N000-008-935 | - |
|
| 1.04 | Гайка M10 | N000-008-936 | - |
|
| 1.05 | Крышка бака с водой | N000-008-937 | - |
|
| 1.06 | Бак с водой | N000-008-938 | - |
|
| 1.07 | Кран | N000-008-939 | - |
|
| 1.08 | Крюк | N000-008-940 | - |
|
| 1.09 | Колено | N000-008-941 | - |
|
| 1.11 | Защита диска | N000-008-942 | - |
|
| 1.12 | Гайка M8 | N000-008-943 | - |
|
| 1.13 | Шайба D8 | N000-008-944 | - |
|
| 1.14 | Шайба D8 | N000-008-945 | - |
|
| 1.15 | Болт M8x25 | N000-008-946 | - |
|
| 1.16 | Прокладка резиновая | N000-008-947 | - |
|
| 1.17 | Колесо пластиковое D157хd47х37 заднее | N000-008-948 | - |
|
| 1.18 | Рукоятка | N000-008-949 | - |
|
| 1.19 | Накладка рукоятки | N000-009-022 | - |
|
| 1.20 | Маховичок M10 | N000-008-951 | - |
|
| 1.21 | Основание в сборе | N000-008-952 | - |
|
| 1.22 | Указатель направления | N000-008-953 | - |
|
| 1.23 | Гайка указателя | N000-008-954 | - |
|
| 1.24 | Колесо указателя направления | N000-008-955 | - |
|
| 1.25 | Гайка M12 | N000-008-956 | - |
|
| 1.28 | Рычаг газа | N000-008-957 | - |
|
| 1.29 | Привод дросселя | N000-008-958 | - |
|

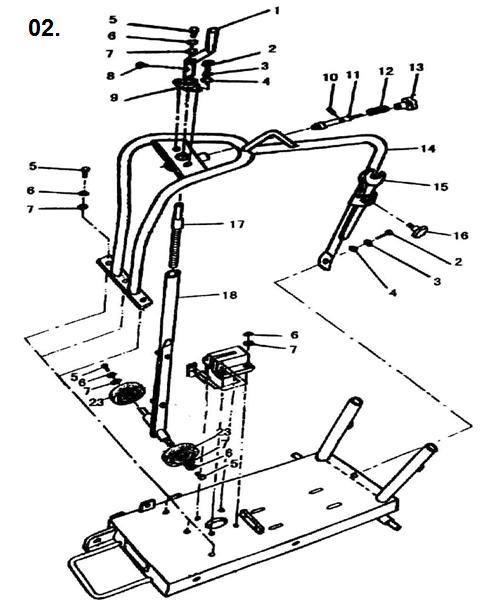

| 2.01 | Ручка | N000-008-959 | - |
|
| 2.02 | Болт M10x30 | N000-008-960 | - |
|
| 2.03 | Шайба D10 | N000-008-961 | - |
|
| 2.04 | Шайба D10 | N000-008-962 | - |
|
| 2.05 | Болт M8x25 | N000-008-963 | - |
|
| 2.06 | Шайба D8 | N000-008-964 | - |
|
| 2.07 | Шайба D8 | N000-008-965 | - |
|
| 2.08 | Болт M8x10 | N000-008-966 | - |
|
| 2.09 | Подшипник | N000-008-967 | - |
|
| 2.10 | Рычаг пружинный 4x16 | N000-008-968 | - |
|
| 2.11 | Штифт | N000-008-969 | - |
|
| 2.12 | Пружина | N000-008-970 | - |
|
| 2.13 | Гайка | N000-008-971 | - |
|
| 2.14 | Крюк для переноски | N000-008-972 | - |
|
| 2.16 | Маховичок | N000-008-974 | - |
|
| 2.17 | Вал | N000-008-975 | - |
|
| 2.18 | Втулка вала | N000-008-976 | - |
|
| 2.23 | Колесо (переднее) | N000-008-977 | - |
|

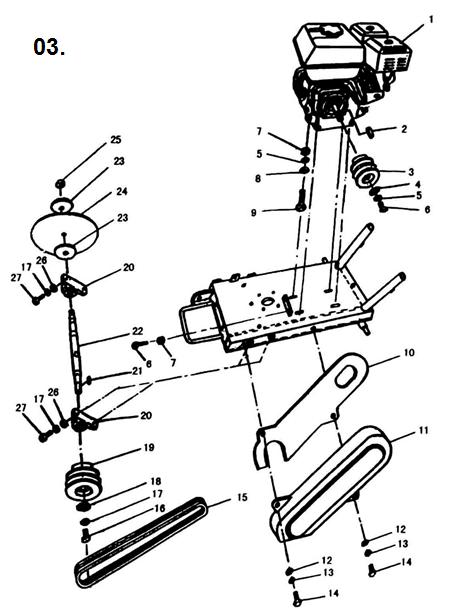

| 3.01 | Двигатель 6.5 л.с. (Коленвал L58xD19) | N000-008-979 | - |
|
| 3.02 | Шплинт | N000-008-980 | - |
|
| 3.03 | Шкив ведущий D129х48 | N000-008-981 | - |
|
| 3.04 | Шайба | N000-008-982 | - |
|
| 3.05 | Шайба | N000-008-983 | - |
|
| 3.06 | Болт M8x25 | N000-008-984 | - |
|
| 3.07 | Гайка M8 | N000-008-985 | - |
|
| 3.08 | Шайба | N000-008-986 | - |
|
| 3.09 | Болт M8x40 | N000-008-987 | - |
|
| 3.10 | Защита внутренняя | N000-008-988 | - |
|
| 3.11 | Защита внешняя | N000-008-989 | - |
|
| 3.12 | Шайба D10 | N000-008-990 | - |
|
| 3.13 | Шайба D10 | N000-008-991 | - |
|
| 3.14 | Болт M10х30 | N000-008-992 | - |
|
| 3.15 | Ремень клиновой зубчатый 13x838Li | N000-008-993 | - |
|
| 3.16 | Болт M12х25 | N000-008-994 | - |
|
| 3.17 | Шайба D12 | N000-008-995 | - |
|
| 3.18 | Шайба D12 | N000-008-996 | - |
|
| 3.19 | Шкив ведомый D89х50 | N000-008-997 | - |
|
| 3.20 | Подшипник диска | N000-008-998 | - |
|
| 3.22 | Вал | N000-008-999 | - |
|
| 3.23 | Фланец диска | N000-009-000 | - |
|
| 3.24 | Диск | N000-009-001 | - |
|
| 3.25 | Гайка диска | N000-009-002 | - |
|
| 3.26 | Шайба D12 | N000-009-003 | - |
|
| 3.27 | Болт M12x45 | N000-009-004 | - |
|
| 4.16 | Свеча зажигания F7RTC | U591-510-086 | - |
|
| 10.01 | Стартер в сборе | N000-017-213 | - |
|
| 12.01 | Карбюратор | N000-017-214 | - |
|
| 14.02 | Элемент фильтрующий | N000-017-215 | - |
|
| 14.04 | Корпус воздушного фильтра | N000-028-406 | - |
|
| 17.11 | Магнето H=68 h=58 d=28 L=170 | N000-017-216 | - |
|
