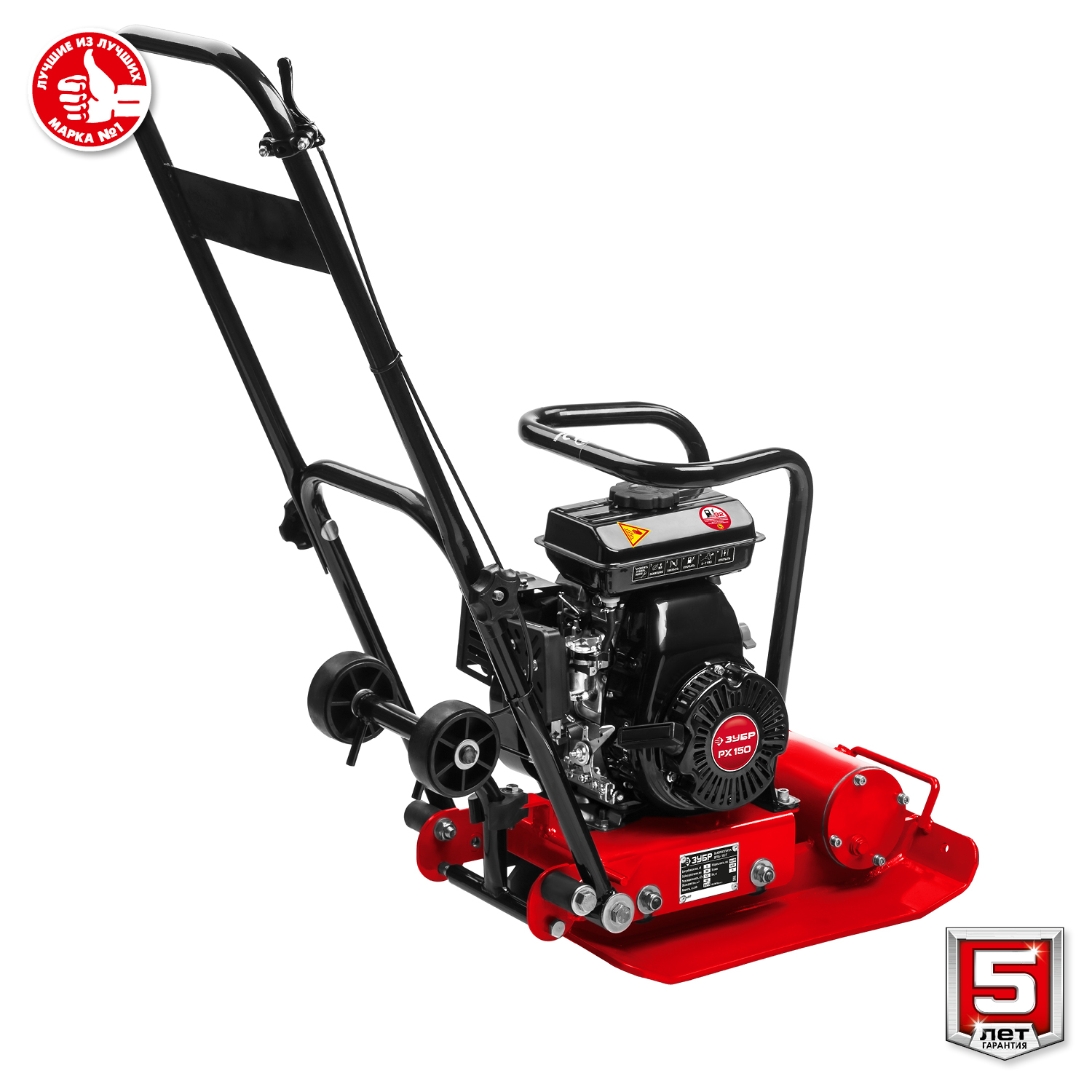

ЗУБР 10 кН, 50 кг, бензиновая виброплита (ВПБ-10 Г)
Виброплита предназначена для уплотнения бетонных, асфальтовых и сыпучих материалов, а также для формирования уплотненных поверхностей. Компактная конструкция позволяет осуществлять уплотнение смешанного грунта в самых узких местах, даже в очень узких траншеях. Направляющая рукоятка с виброзащитой позволяет увеличить количество часов непрерывной работы и снизить усталость для оператора. Четырехтактный двигатель ″ЗУБР″ обеспечит беспроблемную эксплуатацию при минимальном сервисном обслуживании на весь срок использования.
Преимущества
- Экономичный высокоресурсный 4х тактный двигатель ″Зубр″ с большим межсервисным пробегом
- Оптимальная центробежная сила для утрамбовки грунта и прочих сыпучих и мягких материалов
- Демпфирующие проставки рукоятки для защиты оператора от вибраций
- Индустриальные подшипники вибратора обеспечивают повышенную надежность самого нагруженного узла
- Дополнительная силовая рама защищает двигатель при транспортировке и погрузке
- Регулятор дросселя всегда под рукой на рукоятке, что облегчает эксплуатацию
- Складывающаяся ручка для экономии пространства
- Защитный кожух ремня позволяет надежно защитить оператора от опасности контакта, а сам ремень - от повреждений камнями
Использование
Для уплотнения бетонных, асфальтовых, сыпучих материалов, а также для формирования уплотненных поверхностей.
| Реверс | нет |
| Тип двигателя | Бензиновый |
| Габариты, см | 61x37x58 |
| Масса изделия, кг | 47 |
| Масса в упаковке, кг | 53.5 |
| Гарантия | 60 |
| Емкость топливного бака, л | 1.4 |
| Центробежная сила, кН | 10 |
| Мощность (л.с.) | 2 |
| Мощность (Вт) | 1500 |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР PX150 |
| Топливо | АИ92 |
| Частота вибрации, Гц | 90 |
| Глубина уплотнения, мм | 200 |
| Антивибрационная рукоятка | есть |
| Рама для транспортировки и защиты двигателя | есть |
| Колеса для перемещения | есть |
| Функция орошения | нет |
| Габариты плиты, мм | 480х320 |
| Бак для воды | нет |
| Норма расхода топлива, л/маш.-час | 0.8 |
| Объем двигателя, см³ | 97 |
| Производительность, м²/ч | 400 |
| Тип упаковки | коробка картонная |

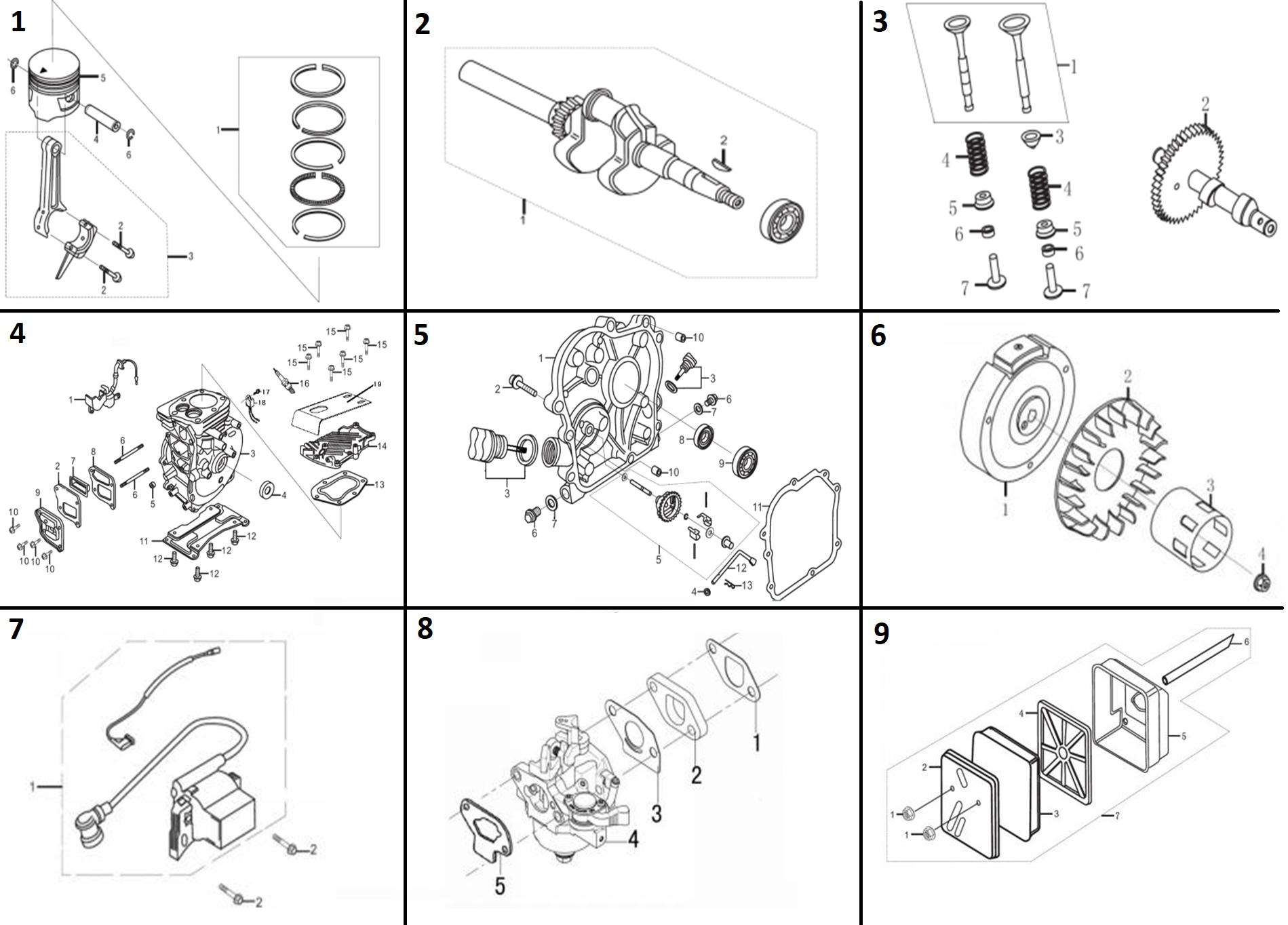

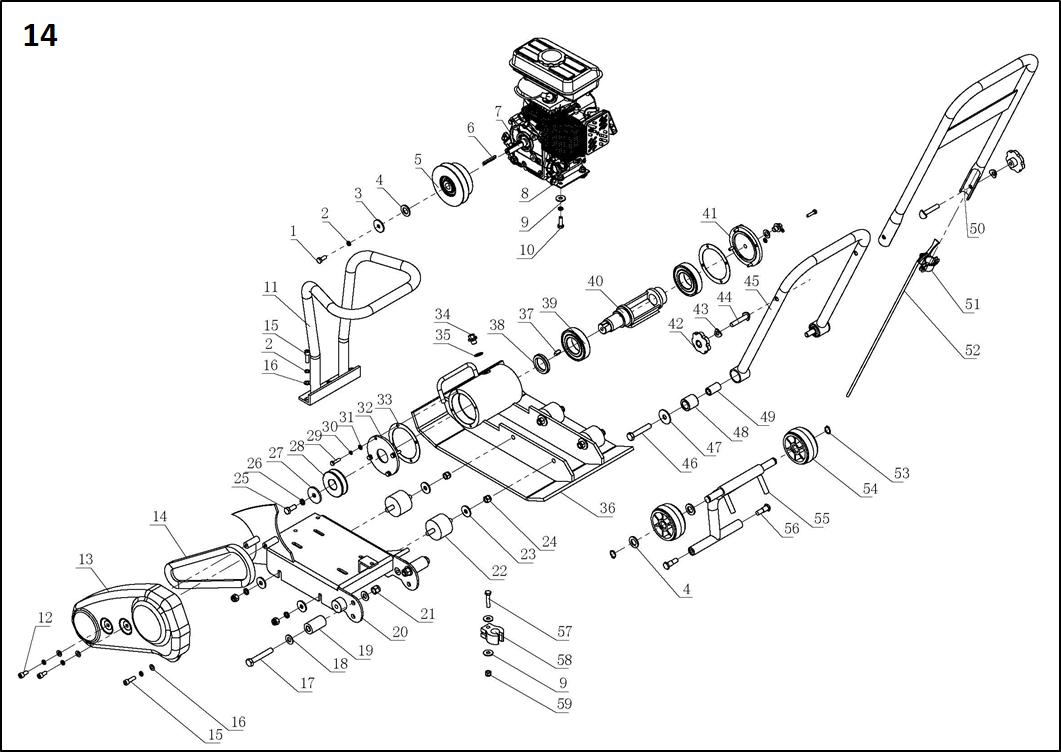

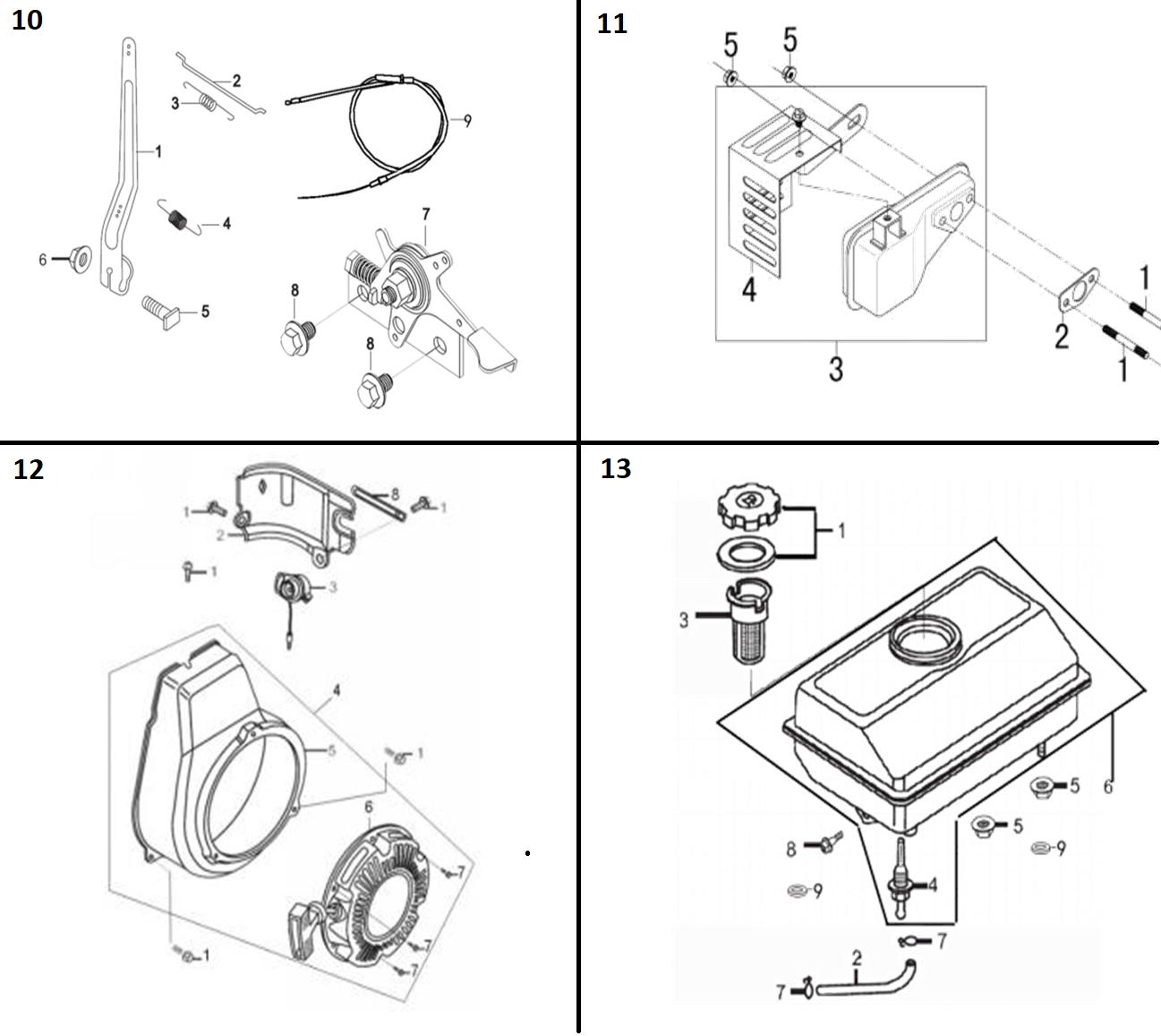

ЗУБР 10 кН, 50 кг, бензиновая виброплита (ВПБ-10 Г) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Комплект поршневых колец | N000-035-024 | - |
|
| 1.03 | Шатун в сборе | N000-035-049 | - |
|
| 1.04 | Палец поршневой | N000-035-054 | - |
|
| 1.05 | Поршень | N000-035-060 | - |
|
| 1.06 | Кольцо дефлектора кабеля стальное | N000-035-069 | - |
|
| 2.01 | Вал коленчатый | N000-035-023 | - |
|
| 2.02 | Шпонка | N000-035-032 | - |
|
| 3.01 | Комплект клапанов | N000-035-025 | - |
|
| 3.02 | Вал распределительный в сборе | N000-035-036 | - |
|
| 3.03 | Колпачок маслосьемный | N000-035-042 | - |
|
| 3.04 | Пружина клапана внутренняя | N000-035-050 | - |
|
| 3.05 | Фиксатор пружины клапана | N000-035-064 | - |
|
| 3.06 | Колпачок клапана регулировочный | N000-035-068 | - |
|
| 3.07 | Подъемник | N000-035-073 | - |
|
| 4.01 | Датчик уровня масла поплавковый | N000-035-021 | - |
|
| 4.02 | Камера воздушная | N000-035-038 | - |
|
| 4.03 | Корпус картера | N000-035-045 | - |
|
| 4.07 | Корпус воздушной камеры | N000-035-074 | - |
|
| 4.08 | Корпус воздушной камеры | N000-035-075 | - |
|
| 4.09 | Колпачок воздушной камеры | N000-035-077 | - |
|
| 4.11 | Основание двигателя | N000-035-079 | - |
|
| 4.13 | Прокладка головки блока цилиндра | N000-034-872 | - |
|
| 4.14 | Головка блока цилиндра в сборе | N000-034-873 | - |
|
| 4.15 | Болт шестигранный с фланцем | N000-035-083 | - |
|
| 4.16 | Свеча зажигания E5RTC | N000-035-085 | - |
|
| 4.18 | Диод датчика уровня масла | N000-035-103 | - |
|
| 5.01 | Крышка картера | N000-035-027 | - |
|
| 5.03 | Пробка масляная с щупом | N000-035-043 | - |
|
| 5.05 | Привод регулятора | N000-035-057 | - |
|
| 5.09 | Подшипник шариковый 6203 открытый (40х17х12) C&U | N000-009-927 | - |
|
| 5.10 | Штифт d8 L14 | N000-034-922 | - |
|
| 5.11 | Прокладка крышки картера | N000-035-080 | - |
|
| 5.12 | Рычаг регулировки скорости | N000-035-081 | - |
|
| 6.01 | Маховик | N000-035-028 | - |
|
| 6.02 | Крыльчатка | N000-035-033 | - |
|
| 6.03 | Стакан храповика | N000-035-048 | - |
|
| 7.01 | Магнето | N000-035-022 | - |
|
| 8.01 | Прокладка карбюратора | N000-035-029 | - |
|
| 8.02 | Прокладка теплоизоляционная для карбюратора | N000-035-037 | - |
|
| 8.03 | Прокладка карбюратора | N000-035-046 | - |
|
| 8.04 | Карбюратор P15D | N000-035-052 | - |
|
| 8.05 | Прокладка карбюратора | N000-035-061 | - |
|
| 9.02 | Крышка корпуса воздушного фильтра | N000-035-034 | - |
|
| 9.03 | Элемент фильтрующий | N000-035-044 | - |
|
| 9.04 | Корпус фильтрующего элемента | N000-035-053 | - |
|
| 9.05 | Седло воздушного фильтра | N000-035-063 | - |
|
| 9.06 | Трубка | N000-035-066 | - |
|
| 9.07 | Фильтр воздушный в сборе | N000-035-070 | - |
|
| 10.01 | Кронштейн регулятора дросельной заслонки | N000-035-026 | - |
|
| 10.02 | Заслонка дроссельная | N000-035-031 | - |
|
| 10.03 | Пружина дросселя возвратная | N000-035-039 | - |
|
| 10.04 | Пружина управляющая | N000-035-056 | - |
|
| 10.07 | Рычаг управления дросельной заслонки | N000-035-072 | - |
|
| 10.09 | Трос дроссельной заслонки | N000-035-078 | - |
|
| 11.02 | Прокладка глушителя | N000-035-030 | - |
|
| 11.03 | Глушитель | N000-035-041 | - |
|
| 11.04 | Экран защитный глушителя | N000-035-051 | - |
|
| 12.03 | Выключатель зажигания | N000-035-040 | - |
|
| 12.05 | Крышка маховика | N000-035-058 | - |
|
| 12.06 | Стартер ручной в сборе | N000-035-067 | - |
|
| 13.01 | Крышка топливного бака | N000-034-887 | - |
|
| 13.02 | Трубка масляная | N000-035-035 | - |
|
| 13.03 | Фильтр заливной горловины бака | N000-034-900 | - |
|
| 13.04 | Патрубок топливный с фильтром резьба М10х1,5/ёлочка D5 | N000-034-912 | - |
|
| 13.06 | Бензобак | N000-035-065 | - |
|
| 13.09 | Амортизатор топливного бака | N000-035-076 | - |
|
| 14.05 | Шкив ведущий-Муфта сцепления в сборе | N000-035-059 | - |
|
| 14.07 | Двигатель Loncin LC152F | N000-035-071 | - |
|
| 14.13 | Крышка Ремня | N000-034-871 | - |
|
| 14.14 | Ремень клиновой 13х725Li | N000-034-883-2 | - |
|
| 14.14 | Ремень клиновой зубчатый 13x711Li | N000-034-883 | - |
|
| 14.16 | Шайба плоская d8 | N000-035-084 | - |
|
| 14.19 | Втулка резиновая | N000-035-086 | - |
|
| 14.20 | Площадка крепления двигателя | N000-035-087 | - |
|
| 14.22 | Амортизатор | N000-035-088 | - |
|
| 14.28 | Шкив ведомый | N000-035-089 | - |
|
| 14.32 | Фланец корпуса виброэлемента | N000-035-090 | - |
|
| 14.33 | Прокладка бумажная | N000-035-091 | - |
|
| 14.34 | Пробка болт М12?1.25 | N000-035-092 | - |
|
| 14.35 | Прокладка алюминиевая | N000-035-093 | - |
|
| 14.36 | Основание | N000-035-094 | - |
|
| 14.38 | Сальник D48хd38х8 | N000-035-095 | - |
|
| 14.39 | Подшипник шариковый 6209 открытый (85х45х19) QC | N000-035-096 | - |
|
| 14.40 | Вал эксцентрик | N000-035-097 | - |
|
| 14.41 | Крышка корпуса виброэлемента | N000-035-098 | - |
|
| 14.45 | Рукоятка нижняя часть | N000-035-099 | - |
|
| 14.48 | Втулка резиновая | N000-035-100 | - |
|
| 14.49 | Втулка | N000-034-874 | - |
|
| 14.50 | Рукоятка верхняя часть | N000-034-875 | - |
|
| 14.51 | Рычаг газа | N000-034-876 | - |
|
| 14.52 | Трос дроссельной заслонки | N000-034-877 | - |
|
| 14.54 | Колесо пластиковое D92хd18х39 | N000-035-101 | - |
|
| 14.55 | Кронштейн колесный | N000-035-102 | - |
|
| 14.58 | Фиксатор тележки | N000-034-878 | - |
|
