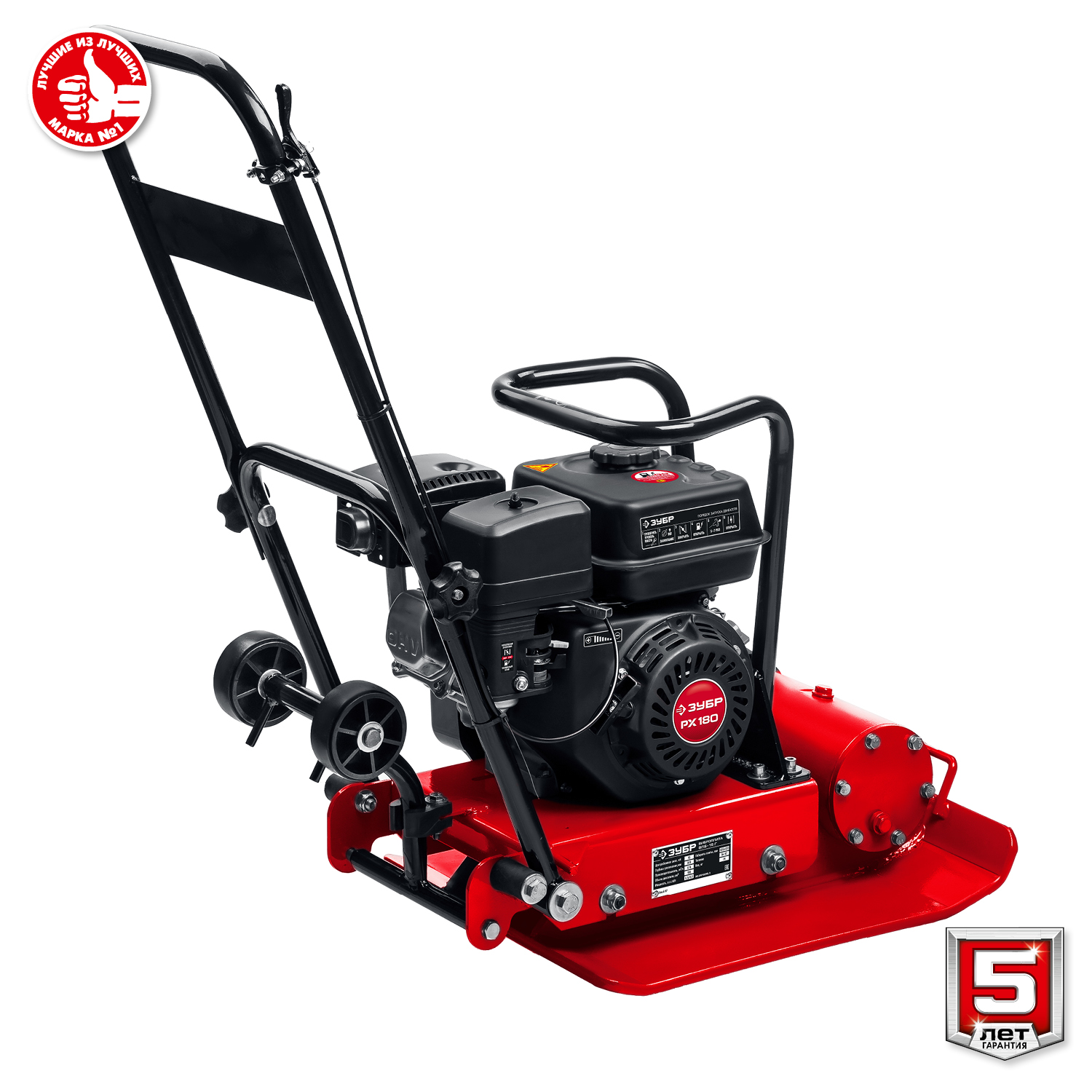

ЗУБР 15 кН, 80 кг, бензиновая виброплита (ВПБ-15 Г)
Виброплита предназначена для уплотнения бетонных, асфальтовых и сыпучих материалов, а также для формирования уплотненных поверхностей. Компактная конструкция позволяет осуществлять уплотнение смешанного грунта в самых узких местах, даже в очень узких траншеях. Направляющая рукоятка с виброзащитой позволяет увеличить количество часов непрерывной работы и снизить усталость для оператора. Четырехтактный двигатель ″ЗУБР″ обеспечит беспроблемную эксплуатацию при минимальном сервисном обслуживании на весь срок использования.
Преимущества
- Экономичный высокоресурсный 4х тактный двигатель ″Зубр″ с большим межсервисным пробегом
- Оптимальная центробежная сила для утрамбовки грунта и прочих сыпучих и мягких материалов
- Демпфирующие проставки рукоятки для защиты оператора от вибраций
- Индустриальные подшипники вибратора обеспечивают повышенную надежность самого нагруженного узла
- Дополнительная силовая рама защищает двигатель при транспортировке и погрузке
- Регулятор дросселя всегда под рукой на рукоятке, что облегчает эксплуатацию
- Складывающаяся ручка для экономии пространства
- Защитный кожух ремня позволяет надежно защитить оператора от опасности контакта, а сам ремень - от повреждений камнями
Использование
Для уплотнения бетонных, асфальтовых, сыпучих материалов, а также для формирования уплотненных поверхностей.
| Реверс | нет |
| Тип двигателя | Бензиновый |
| Габариты, см | 73x43x61 |
| Масса изделия, кг | 82 |
| Масса в упаковке, кг | 90 |
| Гарантия | 60 |
| Емкость топливного бака, л | 3.6 |
| Расход топлива, л/ч | 1.7 |
| Центробежная сила, кН | 15 |
| Мощность (л.с.) | 6.5 |
| Мощность (Вт) | 4800 |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР PX180 |
| Топливо | АИ92 |
| Частота вибрации, Гц | 94 |
| Глубина уплотнения, мм | 300 |
| Антивибрационная рукоятка | есть |
| Рама для транспортировки и защиты двигателя | есть |
| Колеса для перемещения | есть |
| Функция орошения | нет |
| Габариты плиты, мм | 535х420 |
| Бак для воды | нет |
| Объем двигателя, см³ | 196 |
| Производительность, м²/ч | 576 |
| Тип упаковки | коробка картонная |

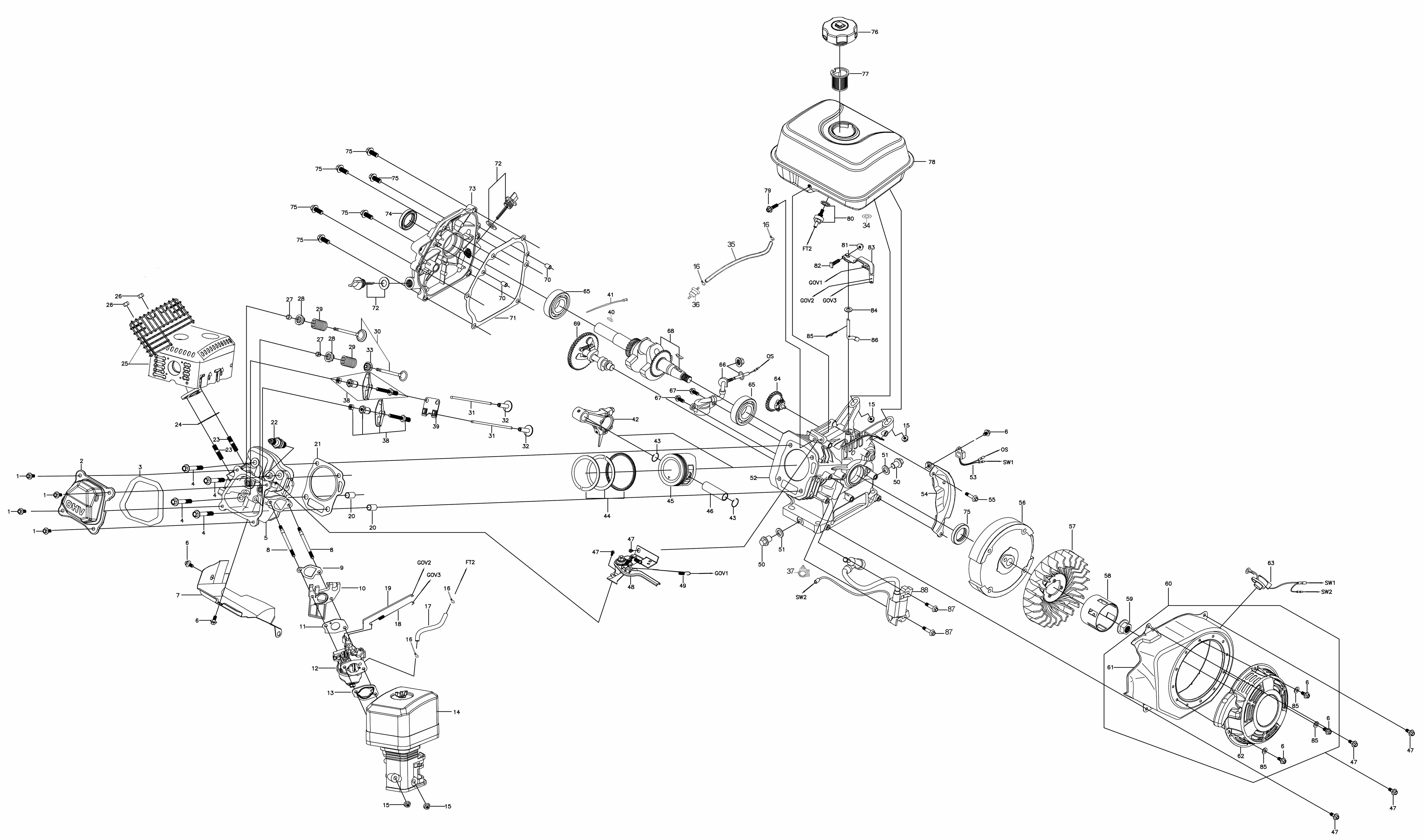

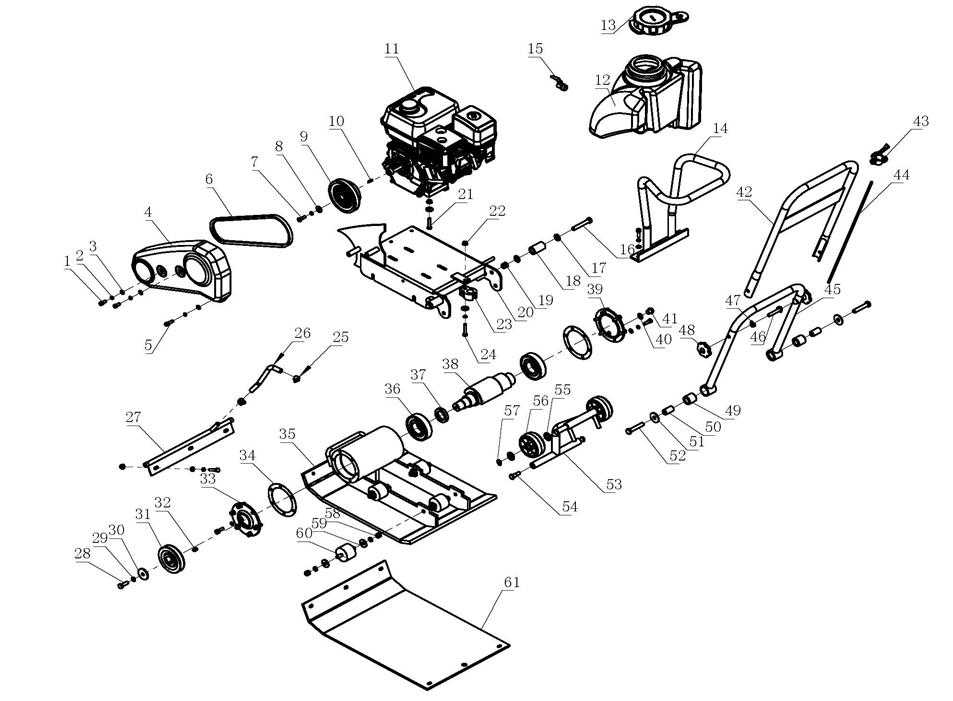

ЗУБР 15 кН, 80 кг, бензиновая виброплита (ВПБ-15 Г) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.04 | Крышка Ремня | N000-034-884 | - |
|
| 1.06 | Ремень клиновой 13х864Li | N000-035-082 | - |
|
| 1.09 | Шкив ведущий-Муфта сцепления в сборе | N000-034-893 | - |
|
| 1.11 | Двигатель Loncin G200F | N000-035-106 | - |
|
| 1.14 | Рама защитная | N000-034-929 | - |
|
| 1.18 | Рукав резиновый | N000-034-936 | - |
|
| 1.20 | Пластина для крепления двигателя | N000-034-927 | - |
|
| 1.23 | Фиксатор | N000-034-890 | - |
|
| 1.28 | Болт-сапун M10х30 | N000-017-102 | - |
|
| 1.31 | Шкив ведомый | N000-034-914 | - |
|
| 1.33 | Фланец корпуса виброэлемента L | N000-034-889 | - |
|
| 1.34 | Прокладка бумажная | N000-035-109 | - |
|
| 1.35 | Основание | N000-035-115 | - |
|
| 1.37 | Сальник D55хd35х10 | N000-034-916 | - |
|
| 1.38 | Вал эксцентрик | N000-034-898 | - |
|
| 1.39 | Крышка корпуса виброэлемента R | N000-034-888 | - |
|
| 1.40 | Прокладка алюминиевая | N000-035-104 | - |
|
| 1.42 | Рукоятка верхняя часть | N000-034-909 | - |
|
| 1.43 | Рычаг газа | N000-034-941 | - |
|
| 1.44 | Трос дроссельной заслонки | N000-034-940 | - |
|
| 1.45 | Рукоятка нижняя часть | N000-034-908 | - |
|
| 1.49 | Ручка резиновая | N000-034-906 | - |
|
| 1.50 | Втулка резиновая | N000-034-907 | - |
|
| 1.53 | Кронштейн колесный | N000-034-946 | - |
|
| 1.56 | Колесо пластиковое D93хd17.5х40 | N000-034-945 | - |
|
| 1.60 | Амортизатор | N000-035-111 | - |
|
| 2.02 | Крышка клапанная | N000-034-896 | - |
|
| 2.03 | Прокладка | N000-034-925 | - |
|
| 2.05 | Головка цилиндра | N000-035-107 | - |
|
| 2.07 | Кожух | N000-034-937 | - |
|
| 2.09 | Прокладка | N000-034-918 | - |
|
| 2.10 | Изолятор тепловой | N000-034-911 | - |
|
| 2.11 | Прокладка | N000-034-919 | - |
|
| 2.12 | Карбюратор | N000-017-197 | - |
|
| 2.13 | Прокладка | N000-034-920 | - |
|
| 2.14 | Фильтр воздушный в сборе | N000-034-879 | - |
|
| 2.17 | Трубка | N000-034-943 | - |
|
| 2.19 | Шток | N000-034-932 | - |
|
| 2.20 | Штифт D10х14 | N000-034-921 | - |
|
| 2.21 | Прокладка | N000-034-903 | - |
|
| 2.22 | Блок электронный датчика уровня | U592-150-159 | - |
|
| 2.24 | Прокладка | N000-034-904 | - |
|
| 2.25 | Глушитель | N000-035-108 | - |
|
| 2.27 | Сухарик | N000-034-934 | - |
|
| 2.28 | Тарелка клапана | N000-034-931 | - |
|
| 2.30 | Клапан | N000-027-827 | - |
|
| 2.31 | Штанга толкателя | N000-034-933 | - |
|
| 2.32 | Толкатель | N000-034-913 | - |
|
| 2.33 | Колпачок маслосъемный | N000-027-828 | - |
|
| 2.34 | Прокладка | N000-034-901 | - |
|
| 2.35 | Трубка | N000-034-944 | - |
|
| 2.36 | Элемент фильтрующий | N000-034-947 | - |
|
| 2.37 | Зажим | N000-034-891 | - |
|
| 2.38 | Коромысло комплект | N000-034-880 | - |
|
| 2.39 | Направляющая | N000-034-928 | - |
|
| 2.41 | Прокладка | N000-034-910 | - |
|
| 2.42 | Шатун в сборе | N000-027-829 | - |
|
| 2.43 | Кольцо стопорное | N000-034-892 | - |
|
| 2.44 | Кольца поршневые | N000-027-830 | - |
|
| 2.45 | Поршень | N000-027-831 | - |
|
| 2.46 | Палец поршня | N000-034-924 | - |
|
| 2.48 | Рычаг дроссельной заслонки | N000-034-894 | - |
|
| 2.49 | Пружина | N000-034-938 | - |
|
| 2.52 | Картер | N000-034-882 | - |
|
| 2.53 | Диод датчика уровня масла | N000-035-103 | - |
|
| 2.54 | Пластина | N000-034-926 | - |
|
| 2.56 | Маховик | N000-034-902 | - |
|
| 2.57 | Крыльчатка | N000-034-899 | - |
|
| 2.58 | Стакан храповика | N000-034-930 | - |
|
| 2.60 | Стартер в сборе | N000-017-199 | - |
|
| 2.61 | Кожух | N000-034-897 | - |
|
| 2.62 | Стартер ручной в сборе | N000-034-939 | - |
|
| 2.63 | Выключатель зажигания | N000-035-113 | - |
|
| 2.64 | Регулятор оборотов центробежный | N000-034-905 | - |
|
| 2.65 | Подшипник шариковый 6207-2RS (72х35х17) | U009-620-700 | - |
|
| 2.66 | Датчик уровня масла поплавковый | N000-035-112 | - |
|
| 2.68 | Коленвал | N000-027-832 | - |
|
| 2.69 | Распредвал | N000-034-885 | - |
|
| 2.70 | Штифт d8 L14 | N000-034-922 | - |
|
| 2.71 | Прокладка | N000-034-917 | - |
|
| 2.72 | Щуп | N000-034-886 | - |
|
| 2.73 | Крышка картера | N000-034-895 | - |
|
| 2.76 | Крышка топливного бака | N000-034-887 | - |
|
| 2.77 | Фильтр заливной горловины бака | N000-034-900 | - |
|
| 2.78 | Бензобак | N000-035-114 | - |
|
| 2.80 | Патрубок топливный с фильтром резьба М10х1,5/ёлочка D5 | N000-034-912 | - |
|
| 2.83 | Рычаг | N000-034-881 | - |
|
| 2.85 | Шплинт | N000-034-923 | - |
|
| 2.86 | Рычаг воздушной заслонки | N000-035-110 | - |
|
| 2.88 | Магнето H=68 h=58 d=28.5 L=180 | N000-017-200 | - |
|
| 2.14-1 | Фильтр воздушный 112x74xh68 | N000-017-198 | - |
|
