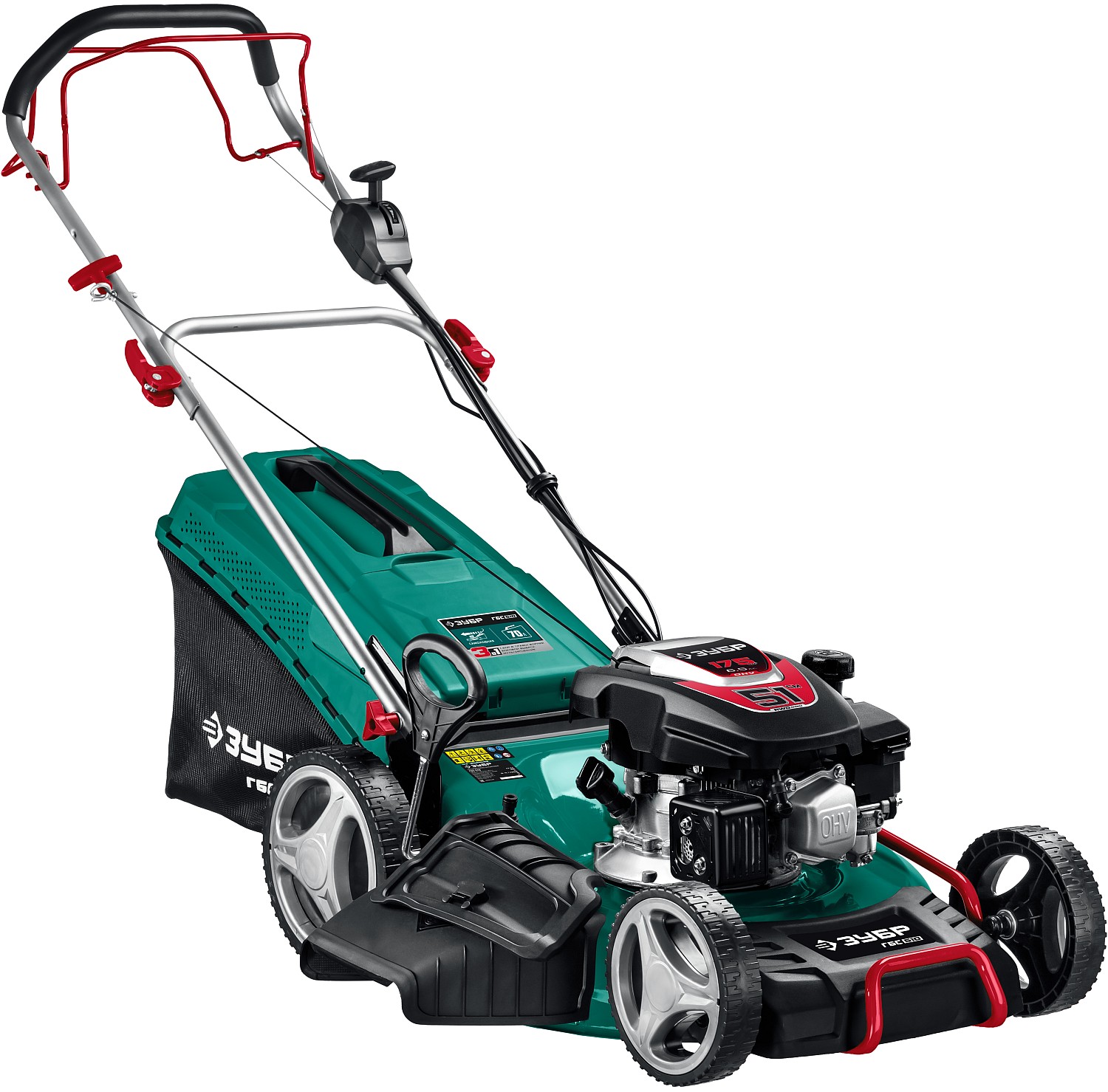

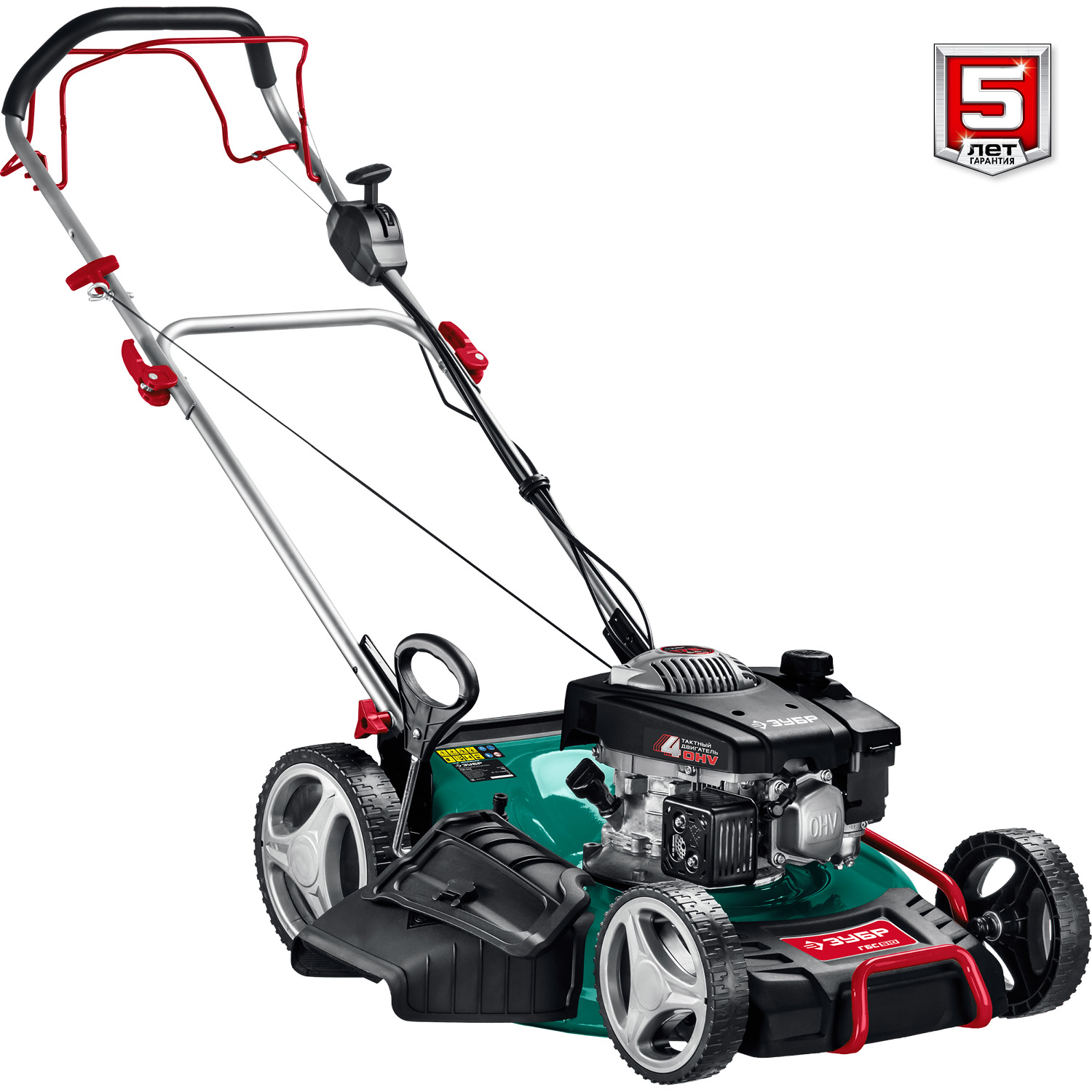

ЗУБР 510 мм, 6.5 л.с., бензиновая самоходная газонокосилка (ГБС-510)
Легко подстрижет густую растительность на вашем газоне, а при систематичном использовании не даст сорнякам распространиться по участку. Она имеет более мощный (по сравнению с электрическими газонокосилками) двигатель, не боится влажной травы и может автономно работать в любой точке участка.Внимание! Начиная с даты производства 11.2022, инструмент поставляется с измененной формой крышки двигателя. Без изменения уровня качества
Преимущества
- Простой в обслуживании 4-тактный двигатель избавляет от необходимости готовить топливную смесь
- Задние колеса увеличенного диаметра и подшипники на всех колесах облегчают нагрузку при передвижении газонокосилки. А привод колес от двигателя полнос
- Увеличенный ресурс двигателя благодаря высокотехнологичной обработке, двум компрессионным кольцам и хромовому покрытию цилиндра
- Сбалансированные характеристики мощности двигателя и ширины кошения ускоряют процесс обработки и снижают нагрузку, чем увеличивают ресурс изделия

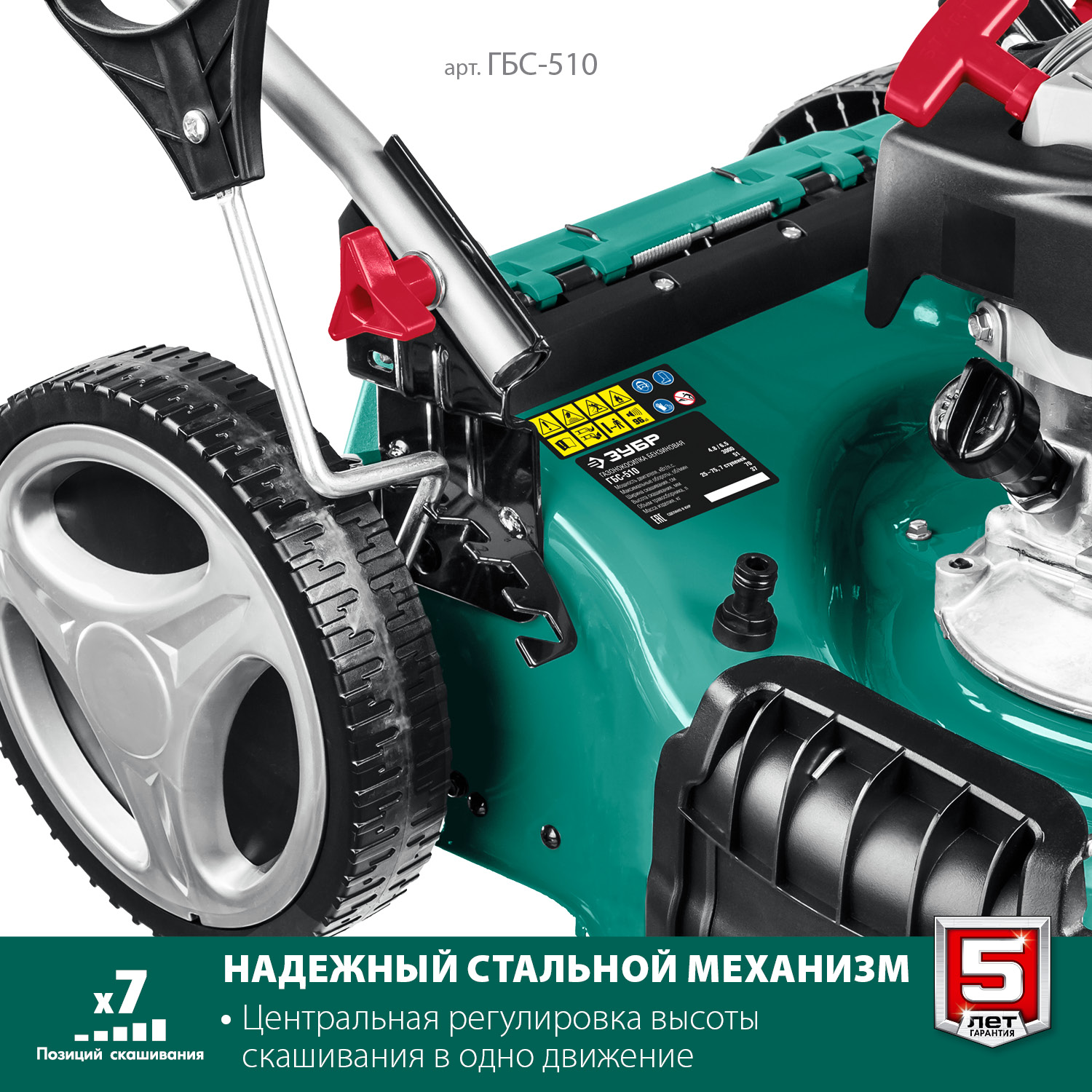

- Широкий диапазон и многоступенчатая центральная регулировка высоты кошения расширяют возможности применения газонокосилки
- Легкосъемный травосборник большого объема не требует частого опустошения
- Все органы управления вынесены на эргономичную рукоятку, что повышает удобство и безопасность работы

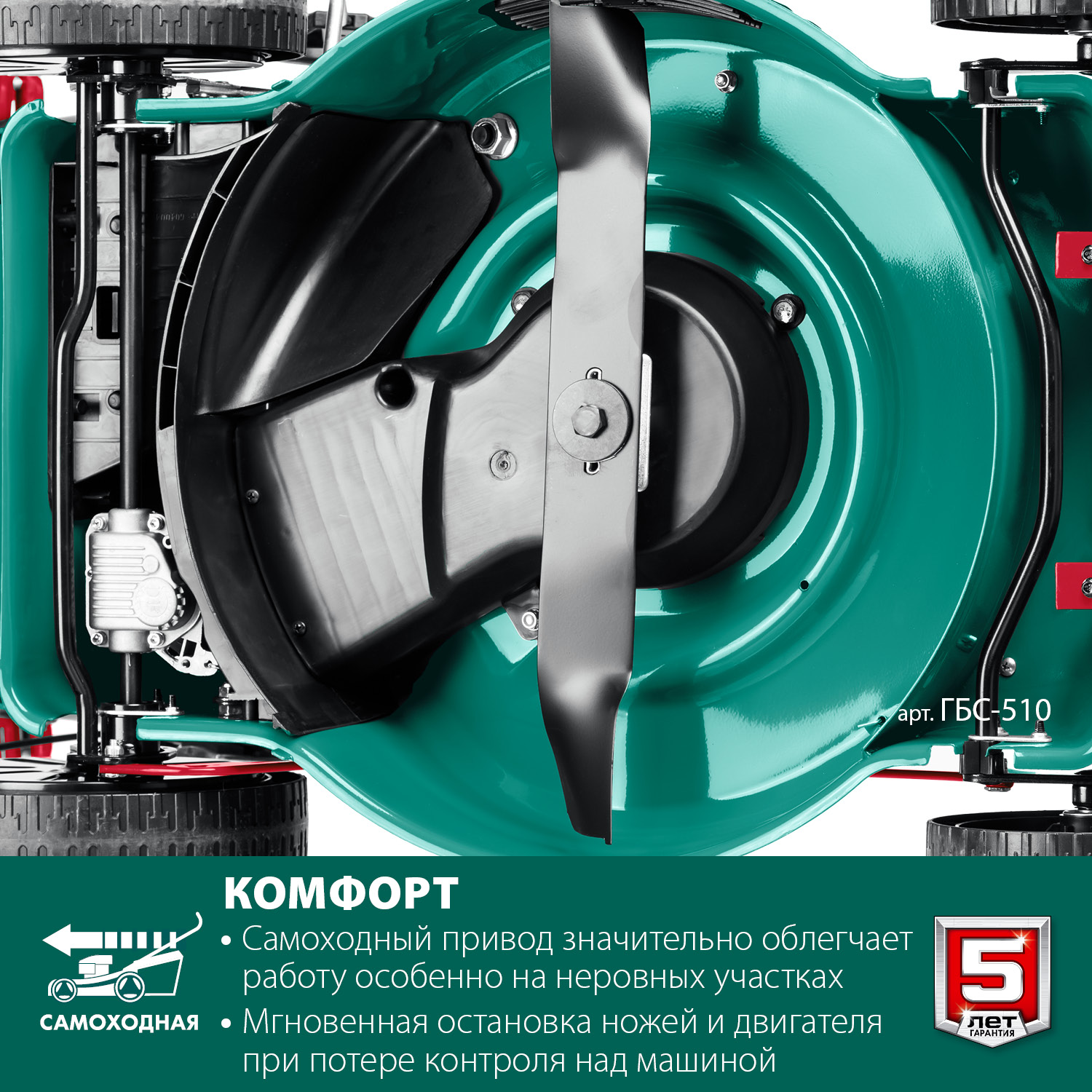

- При потере контроля над машиной режущий инструмент и двигатель останавливаются
Использование
Для подстригания травы при уходе за газоном (с приводом режущего инструмента от двигателя внутреннего сгорания). Имеет функции кошения, мульчирования и выброса травы в сторону. Изделие предназначено для эксплуатации только вне помещений.
| Гарантия | 60 |
| Материал корпуса | сталь |
| Объем травосборника, л | 70 |
| Мульчирование | есть |

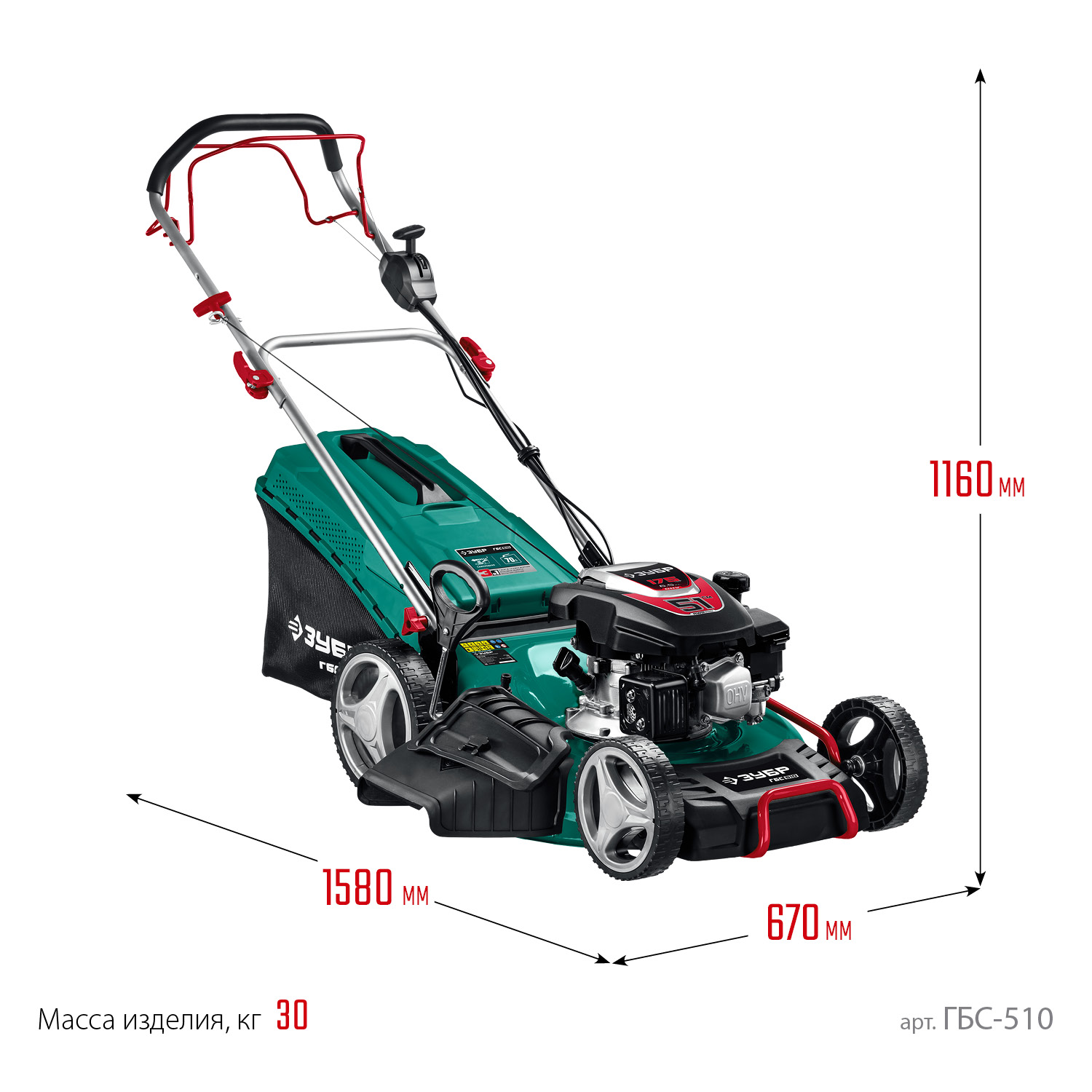

| Габариты, см | 82x57.5x42 |
| Масса изделия, кг | 30 |
| Тип рукоятки | Складная |
| Масса в упаковке, кг | 35 |
| Мощность, л.с. | 6.5 |
| Мощность, кВт | 4.8 |
| Емкость топливного бака, мл | 1000 |
| Ширина скашивания, мм | 510 |
| Количество ступеней регулировки | 7 |
| Частота вращения шпинделя, об/мин | 3000 |
| Объем масляного бака, мл | 400 |
| Регулировка высоты | центральная |
| Самоходная | да |
| Регулировка скорости | да |
| Автозапуск | нет |
| Высота скашивания max, мм | 75 |
| Высота скашивания min, мм | 25 |
| Норма расхода топлива, л/маш.-час | 1.2 |
| Объем двигателя, см³ | 175 |
| Тип упаковки | коробка картонная |

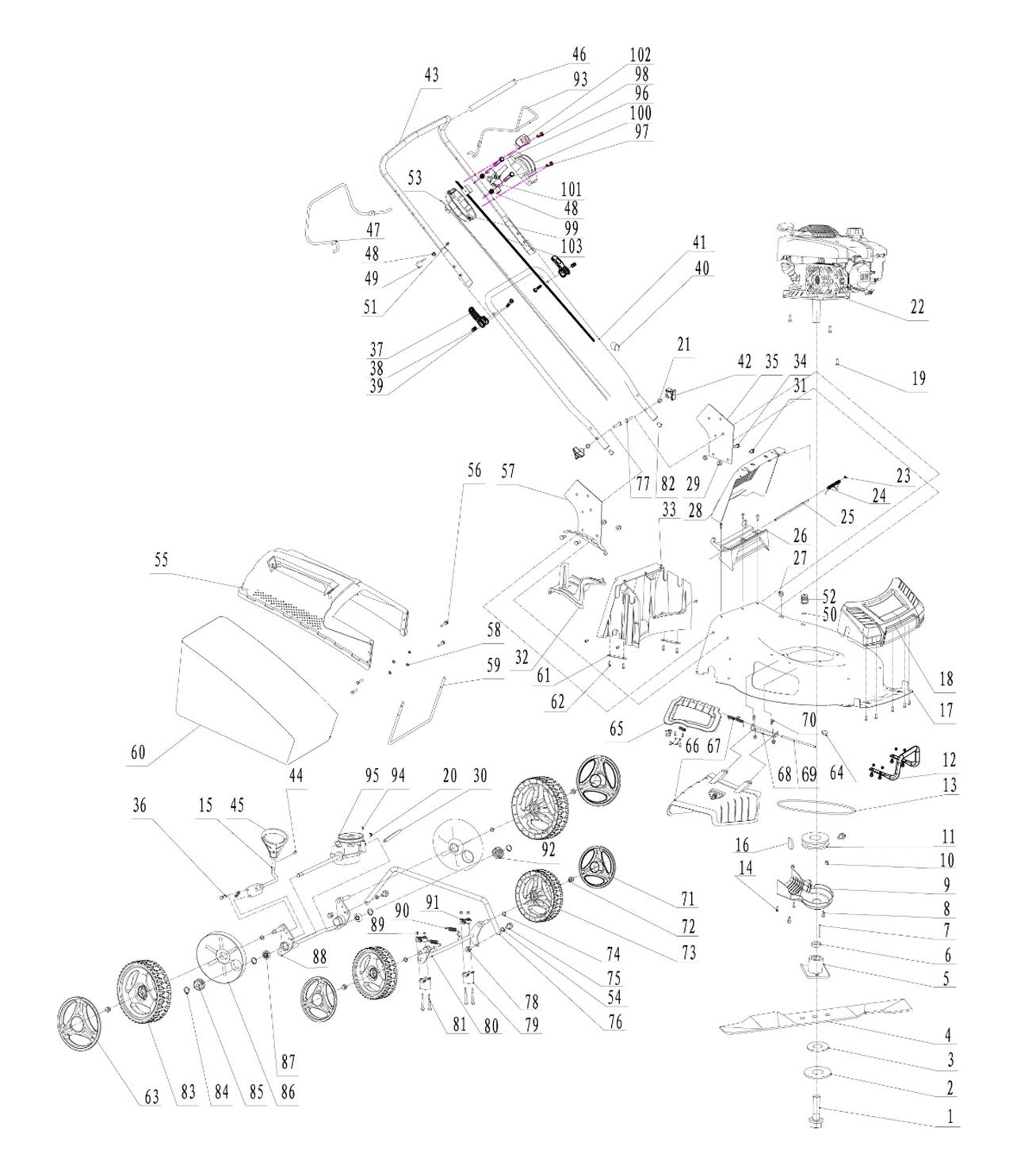

ЗУБР 510 мм, 6.5 л.с., бензиновая самоходная газонокосилка (ГБС-510) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.001 | Болт 3 / 8-24UNFX38 | N000-033-963 | - |
|
| 1.002 | Шайба | N000-033-964 | - |
|
| 1.003 | Шайба ножа | N000-033-965 | - |
|
| 1.004 | Нож газонокосилки L510 | N000-034-189 | - |
|
| 1.005 | Держатель ножа | N000-033-967 | - |
|
| 1.006 | Втулка | N000-034-190 | - |
|
| 1.007 | Шпонка 35x5.5x4.5 | N000-033-969 | - |
|
| 1.008 | Болт GB92140 M6?16 | N000-034-191 | - |
|
| 1.009 | Крышка ремня | N000-034-192 | - |
|
| 1.011 | Шкив ведущий | N000-034-138 | - |
|
| 1.012 | Бампер | N000-034-193 | - |
|
| 1.013 | Ремень клиновой Z-762 | N000-034-194 | - |
|
| 1.015 | Регулятор высоты | N000-034-171 | - |
|
| 1.017 | Дека | N000-034-195 | - |
|
| 1.018 | Накладка деки | N000-034-196 | - |
|
| 1.020 | Пружина растяжения | N000-034-197 | - |
|
| 1.022 | Двигатель DV170 | N000-034-198 | - |
|
| 1.024 | Пружина торсионная | N000-034-144 | - |
|
| 1.025 | Вал задней крышки | N000-034-145 | - |
|
| 1.026 | Подушка шасси | N000-034-199 | - |
|
| 1.028 | Крышка задняя | N000-034-146 | - |
|
| 1.030 | Зажим металлический | N000-034-142 | - |
|

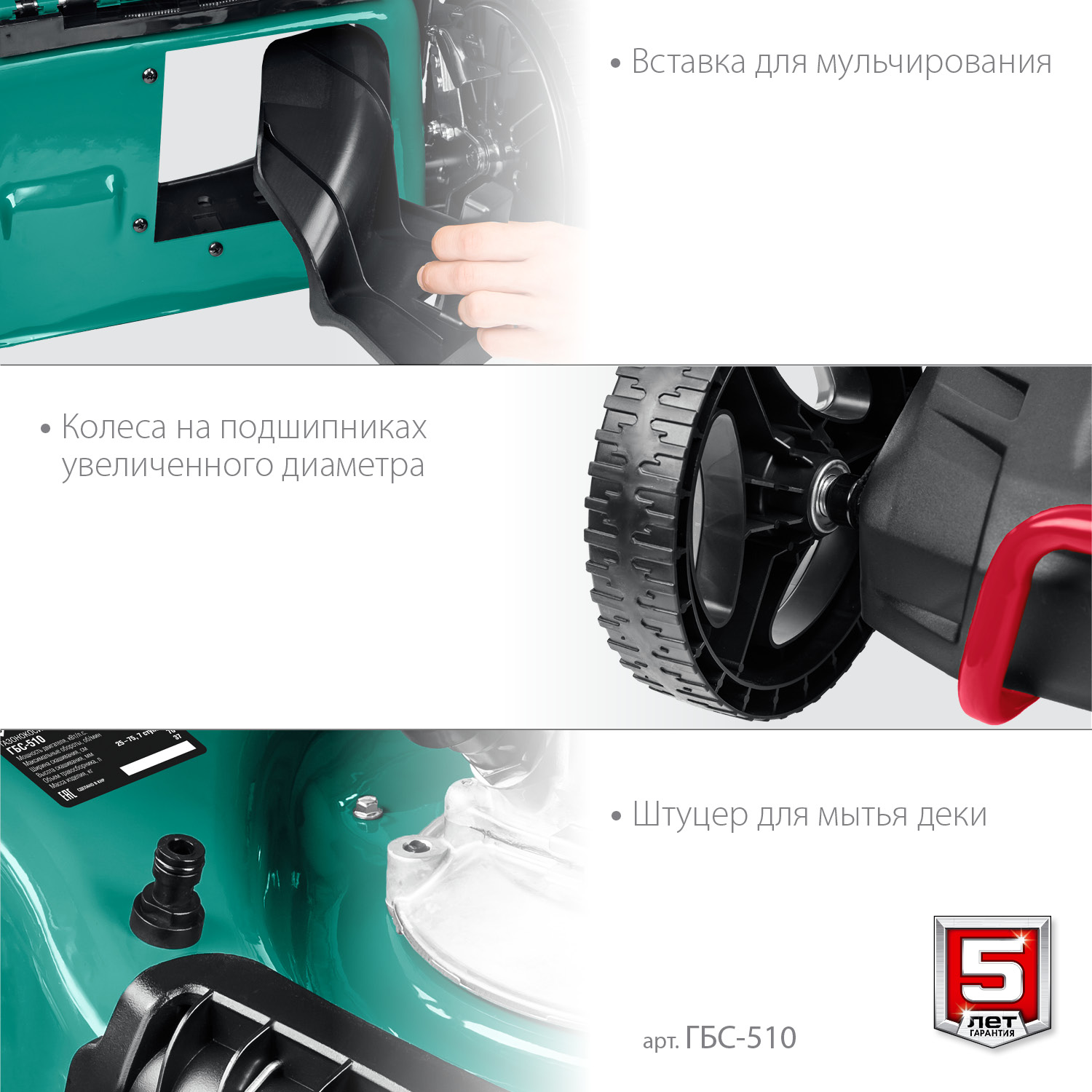

| 1.032 | Вставка для мульчирования | N000-034-200 | - |
|
| 1.033 | Воздуховод задний | N000-034-201 | - |
|
| 1.035 | Кронштейн левый | N000-034-202 | - |
|
| 1.040 | Зажим | N000-033-982 | - |
|
| 1.041 | Ручка нижняя | N000-034-203 | - |
|
| 1.043 | Ручка верхняя | N000-034-076 | - |
|
| 1.045 | Ручка регулировки высоты | N000-034-172 | - |
|
| 1.046 | Корпус толкателя | N000-033-993 | - |
|
| 1.047 | Тяга привода | N000-034-153 | - |
|
| 1.049 | Держатель стартера | N000-034-077 | - |
|
| 1.050 | Уплотнитель | N000-034-066 | - |
|
| 1.052 | Штуцер шланга | N000-034-065 | - |
|
| 1.053 | Тросики управления в сборе | N000-034-184 | - |
|
| 1.055 | Крышка трабосборника верхняя | N000-034-157 | - |
|
| 1.057 | Кронштейн прававый | N000-034-204 | - |
|
| 1.059 | Рама травосборника | N000-034-205 | - |
|
| 1.060 | Травосборник текстильная часть | N000-034-206 | - |
|
| 1.061 | Пластина прижимная | N000-034-207 | - |
|
| 1.063 | Колпак колеса | N000-034-208 | - |
|
| 1.065 | Крышка боковая | N000-034-209 | - |
|
| 1.066 | Канал вытяжной боковой | N000-034-210 | - |
|
| 1.067 | Пружина торсионная | N000-034-211 | - |
|
| 1.068 | Кронштейн боковой крышки | N000-034-212 | - |
|
| 1.069 | Ось боковой крышки | N000-034-213 | - |
|
| 1.071 | Колпак колеса | N000-034-081 | - |
|
| 1.073 | Колесо заднее | N000-034-092 | - |
|
| 1.076 | Тяга регулировки высоты | N000-034-214 | - |
|
| 1.079 | Фиксатор передней оси | N000-034-215 | - |
|
| 1.080 | Ось передняя | N000-034-216 | - |
|
| 1.082 | Заглушка | N000-033-990 | - |
|
| 1.083 | Колесо пластиковое D250хd12х50 в сборе с подшипником | N000-034-161 | - |
|
| 1.085 | Шестерня привода колеса правая | N000-034-162 | - |
|
| 1.086 | Крышка колеса | N000-034-163 | - |
|
| 1.087 | Подшипник ступицы колеса d12.7xD28.7 | N000-034-164 | - |
|
| 1.088 | Ось задняя | N000-034-217 | - |
|
| 1.090 | Пружина регулировки высоты | N000-034-218 | - |
|
| 1.091 | Фиксатор передней оси | N000-034-219 | - |
|
| 1.092 | Шестерня привода колеса левая | N000-034-168 | - |
|
| 1.093 | Рычаг пламени | N000-033-992 | - |
|
| 1.094 | Штифт ведущей шестерни | N000-034-169 | - |
|
| 1.095 | Редуктор в сборе | N000-034-220 | - |
|
| 1.099 | Крышка регулятора верхняя | N000-034-180 | - |
|
| 1.100 | Крышка регулятора нижняя | N000-034-181 | - |
|
| 1.101 | Регулятор скорости | N000-034-182 | - |
|
| 1.102 | Ручка регулировки | N000-034-183 | - |
|

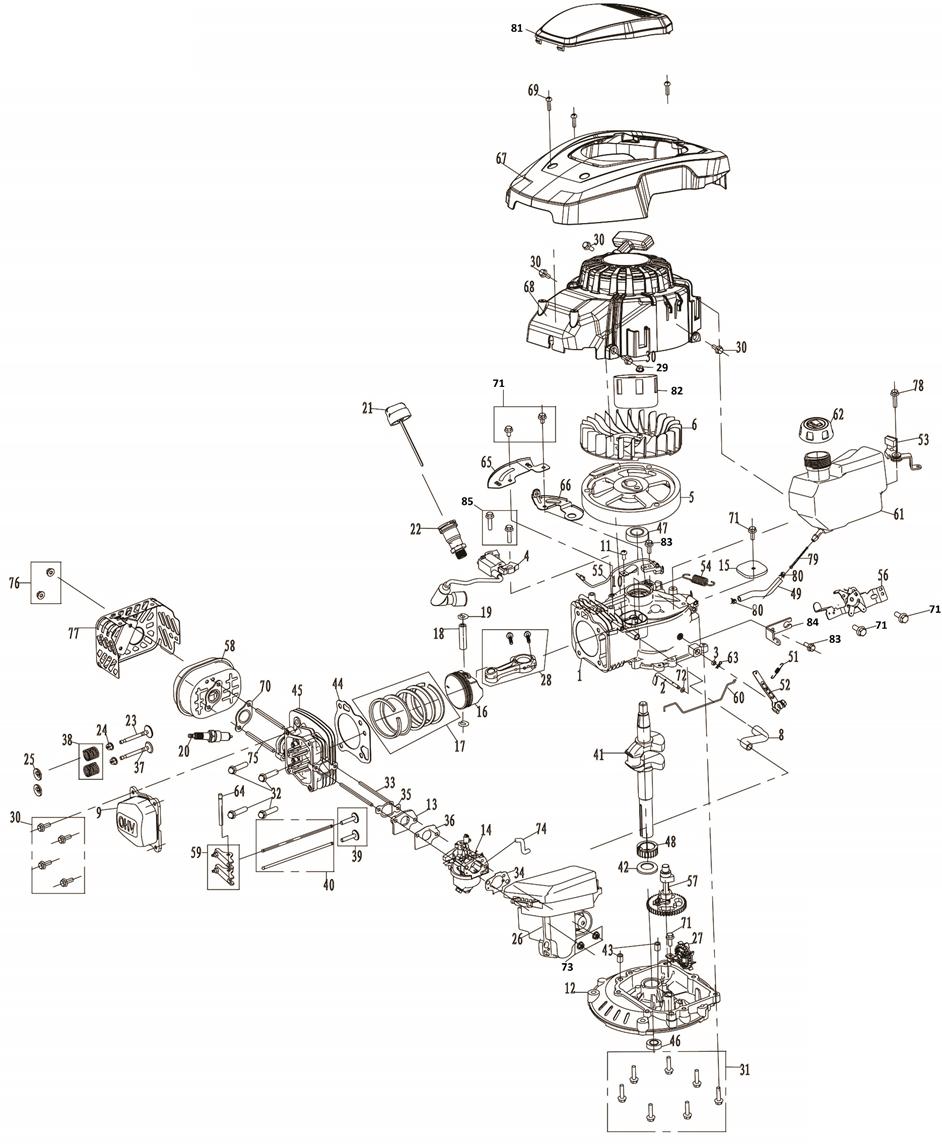

| 2.01 | Картер | N000-034-221 | - |
|
| 2.02 | Маятник | N000-033-997 | - |
|
| 2.03 | Уплотнение маятниковое | N000-033-998 | - |
|
| 2.04 | Магнето | N000-033-999 | - |
|
| 2.05 | Маховик | N000-034-001 | - |
|
| 2.06 | Крыльчатка маховика | N000-034-222-2 | - |
|
| 2.06 | Крыльчатка маховика | N000-034-222 | - |
|
| 2.07 | Храповик | N000-040-216 | - |
|
| 2.08 | Трубка | N000-034-004 | - |
|
| 2.09 | Крышка головки блока цилиндров | N000-034-005 | - |
|
| 2.10 | Кронштейн | N000-034-006 | - |
|
| 2.12 | Крышка картера | N000-034-007 | - |
|
| 2.13 | Блок подключения карбюратора | N000-034-008 | - |
|
| 2.14 | Карбюратор в сборе | N000-034-223-2 | - |
|
| 2.14 | Карбюратор в сборе DUCAR SP | N000-034-223 | - |
|
| 2.15 | Крышка камеры возврата масла | N000-034-010 | - |
|
| 2.16 | Поршень 70 мм | N000-034-224 | - |
|
| 2.17 | Кольцо поршневое в сборе | N000-034-225 | - |
|
| 2.18 | Палец поршневой | N000-034-013 | - |
|
| 2.19 | Кольцо стопорное | N000-034-014 | - |
|
| 2.20 | Свеча зажигания F7TC | N000-001-726-2 | - |
|
| 2.21 | Щуп | N000-034-015 | - |
|
| 2.22 | Направляющая для щупа | N000-034-016 | - |
|
| 2.23 | Клапан впускной | N000-034-017 | - |
|
| 2.24 | Уплотнение клапана | N000-034-018 | - |
|
| 2.25 | Седло пружины впускного клапана | N000-034-019 | - |
|
| 2.26 | Фильтр воздушный в сборе с праймером. | N000-034-020-2 | - |
|
| 2.26 | Фильтр воздушный в сборе с праймером. | N000-034-020 | - |
|
| 2.27 | Узел шестерни центробежного регулятора | N000-034-021 | - |
|
| 2.28 | Шатун в сборе | N000-034-022 | - |
|
| 2.34 | Прокладка воздушного фильтра | N000-034-023 | - |
|
| 2.35 | Прокладка | N000-034-024 | - |
|
| 2.36 | Прокладка карбюратора | N000-034-025 | - |
|
| 2.37 | Клапан выпускной | N000-034-026 | - |
|
| 2.38 | Пружина клапана | N000-034-027 | - |
|
| 2.39 | Подъемник клапана | N000-034-028 | - |
|
| 2.40 | Шток клапана | N000-034-029 | - |
|
| 2.41 | Вал коленчатый | N000-034-030-2 | - |
|
| 2.41 | Вал коленчатый | N000-034-030 | - |
|
| 2.42 | Шайба | N000-034-031 | - |
|
| 2.43 | Штифт | N000-034-032 | - |
|
| 2.44 | Прокладка головки блока цилиндров | N000-034-226 | - |
|
| 2.45 | Крышка цилиндра | N000-034-227 | - |
|
| 2.46 | Сальник коленчатого вала | N000-034-035 | - |
|
| 2.47 | Сальник коленчатого вала | N000-034-036 | - |
|
| 2.48 | Шестерня ведущая | N000-034-037 | - |
|
| 2.49 | Топливопровод | N000-034-038 | - |
|
| 2.51 | Пружина регулировки скорости | N000-034-185 | - |
|
| 2.52 | Рычаг регулировки скорости | N000-034-186 | - |
|
| 2.53 | Механизм тормоза | N000-034-041 | - |
|
| 2.54 | Пружина тормозная | N000-034-042 | - |
|
| 2.55 | Провод | N000-034-043 | - |
|
| 2.56 | Регулятор скорости | N000-034-187 | - |
|
| 2.57 | Распредвал в сборе | N000-034-045 | - |
|
| 2.58 | Глушитель | N000-034-046 | - |
|
| 2.59 | Коромысло | N000-034-047 | - |
|
| 2.60 | Тяга дроссельной заслонки | N000-034-048 | - |
|
| 2.61 | Бак | N000-034-049 | - |
|
| 2.62 | Крышка топливного бака | N000-034-050 | - |
|
| 2.63 | Зажим | N000-034-188 | - |
|
| 2.64 | Коромысло | N000-034-052 | - |
|
| 2.65 | Кронштейн | N000-034-053 | - |
|
| 2.66 | Кронштейн | N000-034-054 | - |
|
| 2.67 | Кожух двигателя V2 | N000-034-055-2 | - |
|
| 2.67 | Кожух двигателя | N000-034-055 | - |
|
| 2.68 | Стартер в сборе V2 | N000-034-420-2 | - |
|
| 2.68 | Стартер в сборе H124мм | N000-034-420 | - |
|
| 2.70 | Прокладка глушителя | N000-034-057 | - |
|
| 2.74 | Труба впускная | N000-034-059 | - |
|
| 2.77 | Крышка глушителя | N000-034-060 | - |
|
| 2.79 | Фильтр топливный | N000-034-061 | - |
|
| 2.80 | Зажим топливопровода | N000-034-062 | - |
|
| 2.81 | Крышка двигателя верхняя | N000-040-126 | - |
|
