ЗУБР 7 л.с., мотоблок с ВОМ (МТШ-500)
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России
Преимущества
- 2 скорости вперед (понижающая, основная) и 1 назад позволяют комфортно работать на любых типах почвы
- Надежное дисковое сцепление в масляной ванне
- Вал отбора мощности (ВОМ) для дополнительного оборудования
- Cамозатачивающиеся закаленные фрезы из конструкционной стали
- Универсальная сцепка позволяет использовать различное навесное оборудование
- Рукоять мотоблока с возможностью регулировки по вертикали и горизонтали делает управление более комфортным
- Регулируемый сошник надежно фиксируется к раме мотоблока и отвечает за регулировку глубины вспашки
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
- Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
- Большие пневматические колеса обеспечивают отличную проходимость
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |
| Габариты, см | 61x37x58 |
| Масса изделия, кг | 97 |
| Масса в упаковке, кг | 100 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Колеса | есть |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 850 |
| Глубина вспашки, мм | 350 |
| Число скоростей | 2 вперед/1 назад |
| Число оборотов вала, об/мин | 93 / 1-ая, 130 / 2-ая, 68 / задняя |
| Сцепление | дисковое в масляной ванне |
| Тип редуктора | шестеренчатый |
| Cошник | есть |
| Диски защиты растений | нет |
| Вал отбора мощности (ВОМ) | есть |
| Норма расхода топлива, л/маш.-час | 1.9 |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |
| Тип колес в комплекте | 4.00-8 |
| Размер колес в комплекте, см | 40х10 |

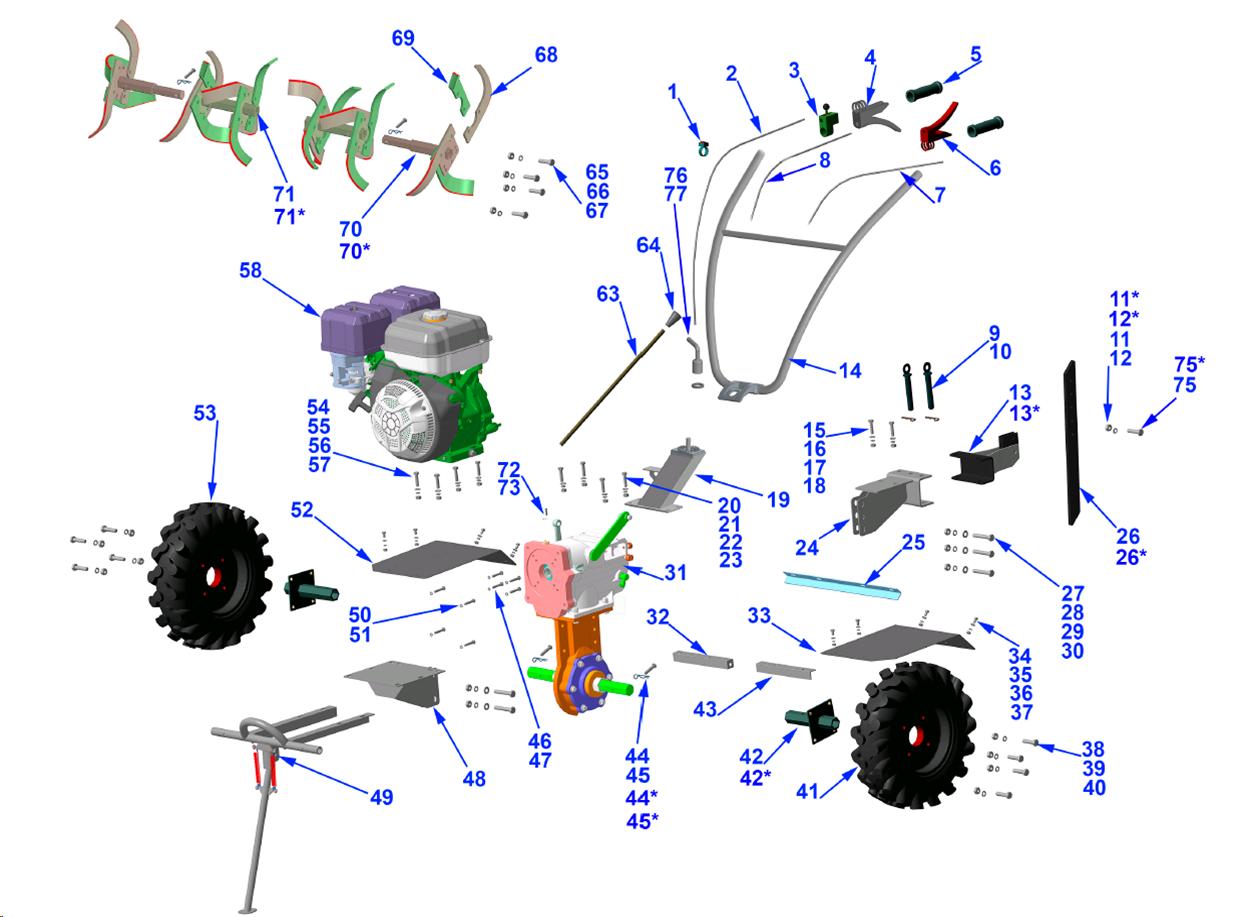

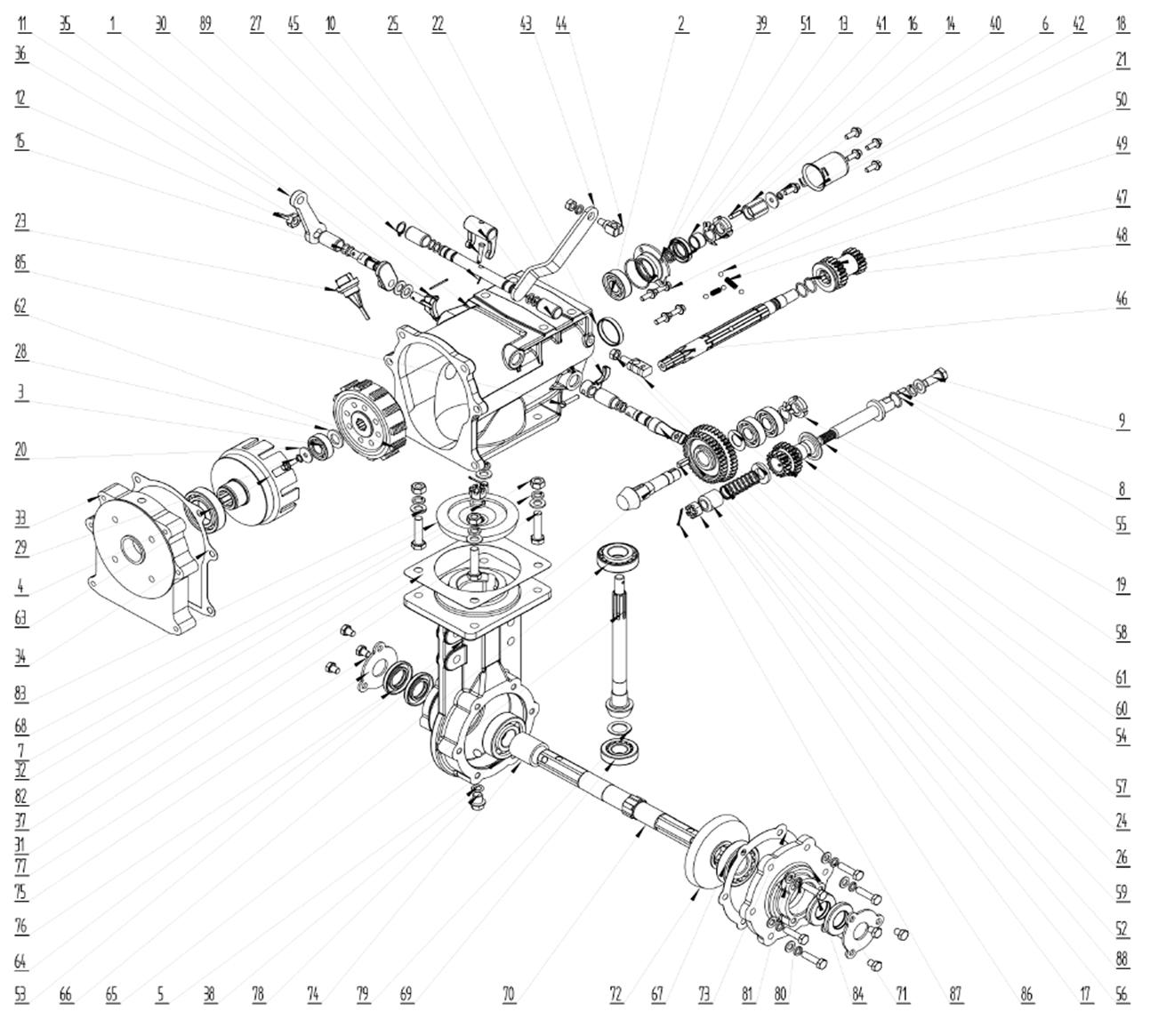

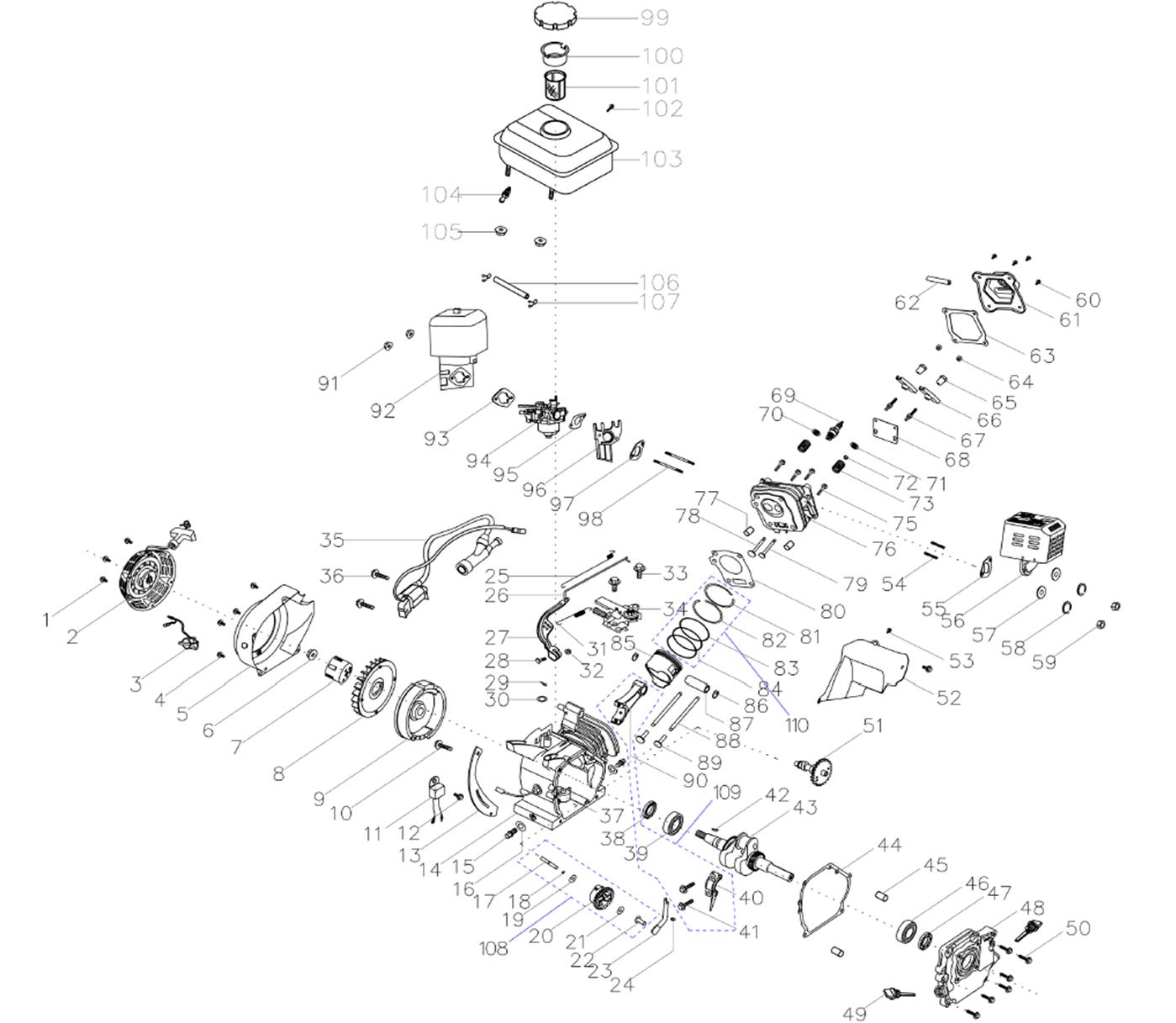

ЗУБР 7 л.с., мотоблок с ВОМ (МТШ-500) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Выключатель зажигания 23kV/0.001A | V000-003-412 | - |
|
| 1.02 | Трос дроссельной заслонки L=1505 d=1.2 | N000-035-762 | - |
|
| 1.03 | Рычаг газа | N000-029-665 | - |
|
| 1.04 | Рычаг привода сцепления (заднего хода) | N000-029-661 | - |
|
| 1.05 | Ручка резиновая | N000-029-662 | - |
|
| 1.06 | Рычаг привода сцепления | N000-029-819 | - |
|
| 1.07 | Трос сцепления L=1205 d=2 | N000-035-764 | - |
|
| 1.08 | Трос реверса L=1210 d=2 | N000-035-765 | - |
|
| 1.09 | Штифт сцепки 16x120 в сборе с шплинтом | N000-029-694 | - |
|
| 1.13 | Кронштейн сцепки V1 | N000-035-755 | - |
|
| 1.14 | Руль | N000-035-757 | - |
|
| 1.19 | Опора крепления руля | N000-035-760 | - |
|
| 1.24 | Кронштейн задний | N000-035-770 | - |
|
| 1.25 | Кронштейн крыльев задний | N000-035-772 | - |
|
| 1.26 | Сошник L520x12 | N000-035-774 | - |
|
| 1.31 | Коробка передач в сборе | N000-035-696 | - |
|
| 1.32 | Кронштейн крыльев передний правый | N000-035-697 | - |
|
| 1.33 | Крыло левое | N000-035-698 | - |
|
| 1.41 | Колесо пневматическое левое 4.00-8 | N000-032-376 | - |
|
| 1.42 | Ось колесная 23 мм (двухсторонняя) | N000-032-267 | - |
|
| 1.43 | Кронштейн крыльев передний левый | N000-035-709 | - |
|
| 1.44 | Штифт с головкой и шплинтом 8х40 | N000-029-850 | - |
|
| 1.48 | Рама Х-107 | N000-035-715 | - |
|
| 1.49 | Опора-стойка | N000-035-717 | - |
|
| 1.52 | Крыло правое | N000-035-721 | - |
|
| 1.53 | Колесо пневматическое правое 4.00-8 | N000-032-380 | - |
|
| 1.58 | Двигатель 7 л.с. | N000-035-726 | - |
|
| 1.62 | Вороток с ручкой и с резьбой М16 | N000-035-731 | - |
|
| 1.63 | Ручка переключения передач | N000-035-733 | - |
|
| 1.64 | Ручка резиновая | N000-035-735 | - |
|
| 1.68 | Нож фрезы левый | N000-035-740 | - |
|
| 1.69 | Нож фрезы правый | N000-035-742 | - |
|
| 1.70 | Ось фрезы (1 группа) | N000-029-834 | - |
|
| 1.71 | Ось фрезы (2 группы) | N000-029-837 | - |
|
| 1.72 | Палец 5х25 мм | N000-032-262 | - |
|
| 1.74 | Шестерня центральная | N000-035-748 | - |
|
| 1.76 | Вороток с резьбой М20 | N000-035-751 | - |
|
| 2.01 | Корпус | N000-035-761 | - |
|
| 2.02 | Подшипник шариковый 6203 открытый (40х17х12) SKF | U009-620-300 | 287 |
|
| 2.03 | Подшипник шариковый 6202 открытый (35х15х11) CCEB | N000-006-326 | 360 |
|
| 2.04 | Подшипник 6007 | N000-035-763 | - |
|
| 2.05 | Подшипник шариковый 6305-2RS (62x25x17) n/n | N000-029-068 | - |
|
| 2.10 | Втулка D18хd14хh30 | N000-035-766 | - |
|
| 2.11 | Рычаг переключения передач | N000-035-767 | - |
|
| 2.13 | Втулка | N000-035-756 | - |
|
| 2.14 | Втулка | N000-035-758 | - |
|
| 2.18 | Шайба стопорная М16 | N000-035-759 | - |
|
| 2.22 | Кольцо резиновое уплотнительное O-типа D40xh7 | N000-035-768 | - |
|
| 2.23 | Пробка маслозаливного отверстия | N000-035-769 | - |
|
| 2.24 | Опора фиксирующая трос | N000-035-771 | - |
|
| 2.25 | Вилка | N000-035-773 | - |
|
| 2.29 | Шайба фигурная стопорная М6 | N000-035-775 | - |
|
| 2.30 | Кольцо стопорное разжимное D14 | N000-035-695 | - |
|
| 2.33 | Фланец | N000-035-699 | - |
|
| 2.34 | Прокладка фланца | N000-035-700 | - |
|
| 2.35 | Вилка | N000-035-701 | - |
|
| 2.36 | Рычаг | N000-035-702 | - |
|
| 2.37 | Прокладка | N000-035-703 | - |
|
| 2.38 | Шайба сливного болта | N000-035-704 | - |
|
| 2.39 | Опора сальника | N000-035-705 | - |
|
| 2.40 | Сальник D35хd20х7 | N000-035-706 | - |
|
| 2.41 | Кольцо резиновое уплотнительное O-типа D40хh1,8 | N000-035-707 | - |
|
| 2.42 | Крышка вала | N000-035-708 | - |
|
| 2.43 | Рычаг сцепления | N000-035-710 | - |
|
| 2.45 | Вилка | N000-035-712 | - |
|
| 2.46 | Вал | N000-035-713 | - |
|
| 2.47 | Шестерня | N000-035-714 | - |
|
| 2.48 | Кольцо резиновое уплотнительное O-типа D17хh2 | N000-035-716 | - |
|
| 2.49 | Пружина | N000-035-718 | - |
|
| 2.50 | Шарик стальной D6,3 | N000-035-719 | - |
|
| 2.51 | Пружина | N000-035-720 | - |
|
| 2.52 | Шестерня | N000-035-722 | - |
|
| 2.53 | Вал с шестерней | N000-035-723 | - |
|
| 2.55 | Кольцо резиновое уплотнительное O-типа D18хh1,8 | N000-035-724 | - |
|
| 2.56 | Втулка | N000-035-725 | - |
|
| 2.58 | Вал | N000-035-727 | - |
|
| 2.59 | Пружина | N000-035-728 | - |
|
| 2.60 | Шестерня | N000-035-729 | - |
|
| 2.61 | Втулка | N000-035-730 | - |
|
| 2.62 | Муфта фрикционная сцепления | N000-035-732 | - |
|
| 2.63 | Крышка сцепления | N000-035-734 | - |
|
| 2.64 | Корзина муфты сцепления | N000-035-736 | - |
|
| 2.65 | Вал с шестерней | N000-035-737 | - |
|
| 2.66 | Подшипник 30205 | N000-035-738 | - |
|
| 2.67 | Подшипник 30305 | N000-035-739 | - |
|
| 2.68 | Шестерня | N000-035-741 | - |
|
| 2.69 | Подшипник 30204 | N000-035-743 | - |
|
| 2.70 | Вал шестигранный | N000-035-744 | - |
|
| 2.71 | Фланец | N000-035-745 | - |
|
| 2.72 | Шестерня | N000-035-746 | - |
|
| 2.73 | Прокладка | N000-035-747 | - |
|
| 2.74 | Втулка | N000-035-749 | - |
|
| 2.75 | Крышка | N000-035-750 | - |
|
| 2.76 | Сальник D47хd25х7 | N000-035-752 | - |
|
| 2.78 | Болт M12х1.25х12 сливной | N000-035-753 | - |
|
| 2.88 | Рычаг заднего хода | N000-035-754 | - |
|
| 2.90 | Коробка передач в сборе (без редуктора) | N000-036-187 | - |
|
| 2.91 | Редуктор в сборе (без коробки передач) | N000-036-190 | - |
|
| 3.002 | Стартер в сборе | N000-029-774 | - |
|
| 3.003 | Выключатель зажигания 168 23kV/0.001A | V000-003-411 | - |
|
| 3.005 | Кожух маховика | N000-035-211 | - |
|
| 3.007 | Стакан стартера | N000-035-212 | - |
|
| 3.008 | Крыльчатка маховика | N000-035-213 | - |
|
| 3.009 | Маховик | N000-035-214 | - |
|
| 3.011 | Диод датчика масла | N000-029-697 | - |
|
| 3.014 | Картер | N000-035-215 | - |
|
| 3.015 | Болт-пробка сливного отверстия M10х12 | N000-035-776 | - |
|
| 3.017 | Регулятор оборотов центрабежный | N000-035-216 | - |
|
| 3.023 | Вал регулятора оборотов | N000-035-217 | - |
|
| 3.026 | Тяга рычага регулятора | N000-035-218 | - |
|
| 3.027 | Рычаг регулировки оборотов | N000-035-219 | - |
|
| 3.034 | Основание рычага реулировки оборотов | N000-035-220 | - |
|
| 3.035 | Магнето | N000-029-777 | - |
|
| 3.037 | Датчик уровня масла поплавковый | N000-029-778 | - |
|
| 3.038 | Сальник D41.25хd25х6 | N000-029-779 | - |
|
| 3.039 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | - |
|
| 3.040 | Крышка шатуна | N000-035-221 | - |
|
| 3.042 | Шпонка сегментная L18xS4xH7.5 | N000-029-781 | - |
|
| 3.043 | Коленвал | N000-035-780 | - |
|
| 3.044 | Прокладка крышки картера | N000-029-783 | - |
|
| 3.048 | Крышка картера | N000-029-784 | - |
|
| 3.049 | Крышка-щуп маслозаливной горловины | N000-029-785 | - |
|
| 3.051 | Распредвал | N000-035-781 | - |
|
| 3.055 | Прокладка глушителя | N000-029-786 | - |
|
| 3.056 | Глушитель | N000-035-782 | - |
|
| 3.061 | Крышка клапанная | N000-035-223 | - |
|
| 3.062 | Шланг сапуна | N000-035-224 | - |
|
| 3.063 | Прокладка крышки клапанов | N000-029-724 | - |
|
| 3.064 | Контргайка | N000-029-723 | - |
|
| 3.065 | Гайка регулировочная M6х0.75 | N000-029-722 | - |
|
| 3.066 | Коромысло клапана | N000-029-788 | - |
|
| 3.067 | Шпилька коромысла L52 M6/M8 | N000-029-789 | - |
|
| 3.068 | Направляющая штанг | N000-029-790 | - |
|
| 3.069 | Свеча зажигания F7TC | N000-001-726-2 | - |
|
| 3.070 | Тарелка впускного клапана | N000-029-791 | - |
|
| 3.071 | Тарелка выпускного клапана | N000-029-792 | - |
|
| 3.072 | Подпятник | N000-029-793 | - |
|
| 3.073 | Пружина клапана | N000-029-794 | - |
|
| 3.076 | Головка блока цилиндров | N000-035-225 | - |
|
| 3.077 | Штифт головки | N000-035-226 | - |
|
| 3.078 | Клапан впускной | N000-029-814 | - |
|
| 3.079 | Клапан выпускной | N000-029-815 | - |
|
| 3.080 | Прокладка головки цилиндра | N000-029-816 | - |
|
| 3.081 | Кольцо компрессионное верхнее | N000-035-227 | - |
|
| 3.082 | Кольцо компрессионное нижнее | N000-035-228 | - |
|
| 3.083 | Кольцо стальное | N000-035-229 | - |
|
| 3.084 | Расширитель осевой | N000-035-230 | - |
|
| 3.085 | Поршень D70 | N000-029-818 | - |
|
| 3.086 | Кольцо стопорное поршневого пальца | N000-029-800 | - |
|
| 3.087 | Палец поршневой | N000-029-801 | - |
|
| 3.088 | Толкатель клапана | N000-035-231 | - |
|
| 3.089 | Тарелка толкателя | N000-035-232 | - |
|
| 3.090 | Шатун | N000-035-233 | - |
|
| 3.092 | Фильтр воздушный в сборе 100х74хh68 | N000-029-802 | - |
|
| 3.093 | Прокладка под корпус воздушного фильтра | N000-029-803 | - |
|
| 3.094 | Карбюратор | N000-029-804 | - |
|
| 3.095 | Прокладка под карбюратор | N000-029-805 | - |
|
| 3.096 | Теплоизолятор | N000-029-806 | - |
|
| 3.097 | Прокладка под теплоизолятор | N000-029-807 | - |
|
| 3.099 | Крышка топливного бака | N000-029-808 | - |
|
| 3.101 | Фильтр топливного бака сетчатый | N000-035-783 | - |
|
| 3.103 | Бак топливный 3.6л | N000-029-809 | - |
|
| 3.104 | Штуцер бака | N000-029-736 | - |
|
| 3.106 | Шланг топливный L200 D8/d4 | N000-029-810 | - |
|
| 3.108 | Регулятор центробежный в сборе | N000-029-776 | - |
|
| 3.109 | Шатун в сборе | N000-029-780 | - |
|
| 3.110 | Кольца поршневые (набор) D70 | N000-029-817 | - |
|
| 1.70* | Ось (3 фрезы) 23 мм левая | N000-039-342 | - |
|
| 1.71* | Ось (3 фрезы) 23 мм правая | N000-039-343 | - |
|
| 3.92-1 | Элемент фильтрующий | N000-035-784 | - |
|
