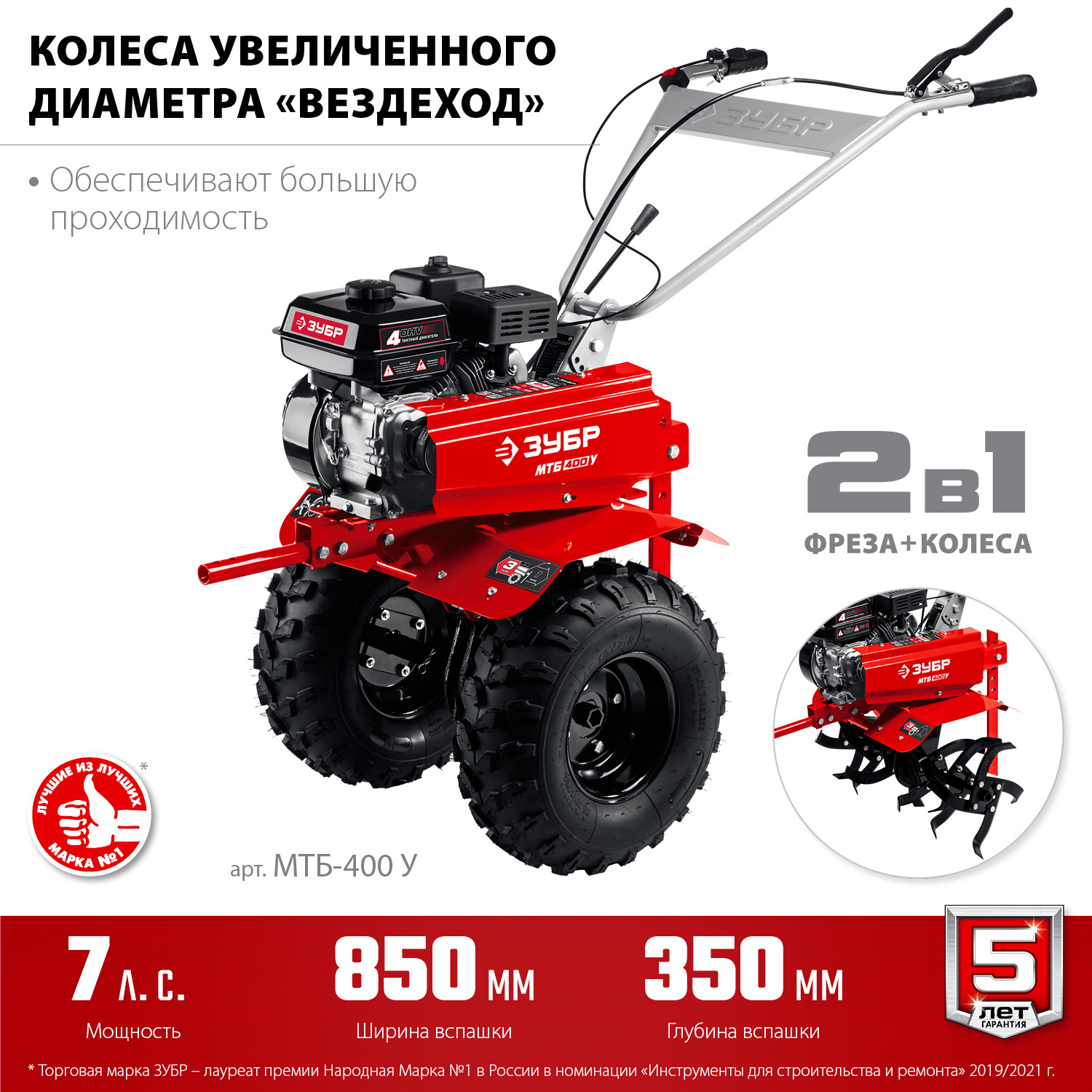

ЗУБР увеличенные колеса, 7 л.с., мотоблок с понижающей передачей (МТБ-400 У)
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России. Обратите внимание, что c 07.2021 сошник поставляется без транспортировочных колес
Преимущества

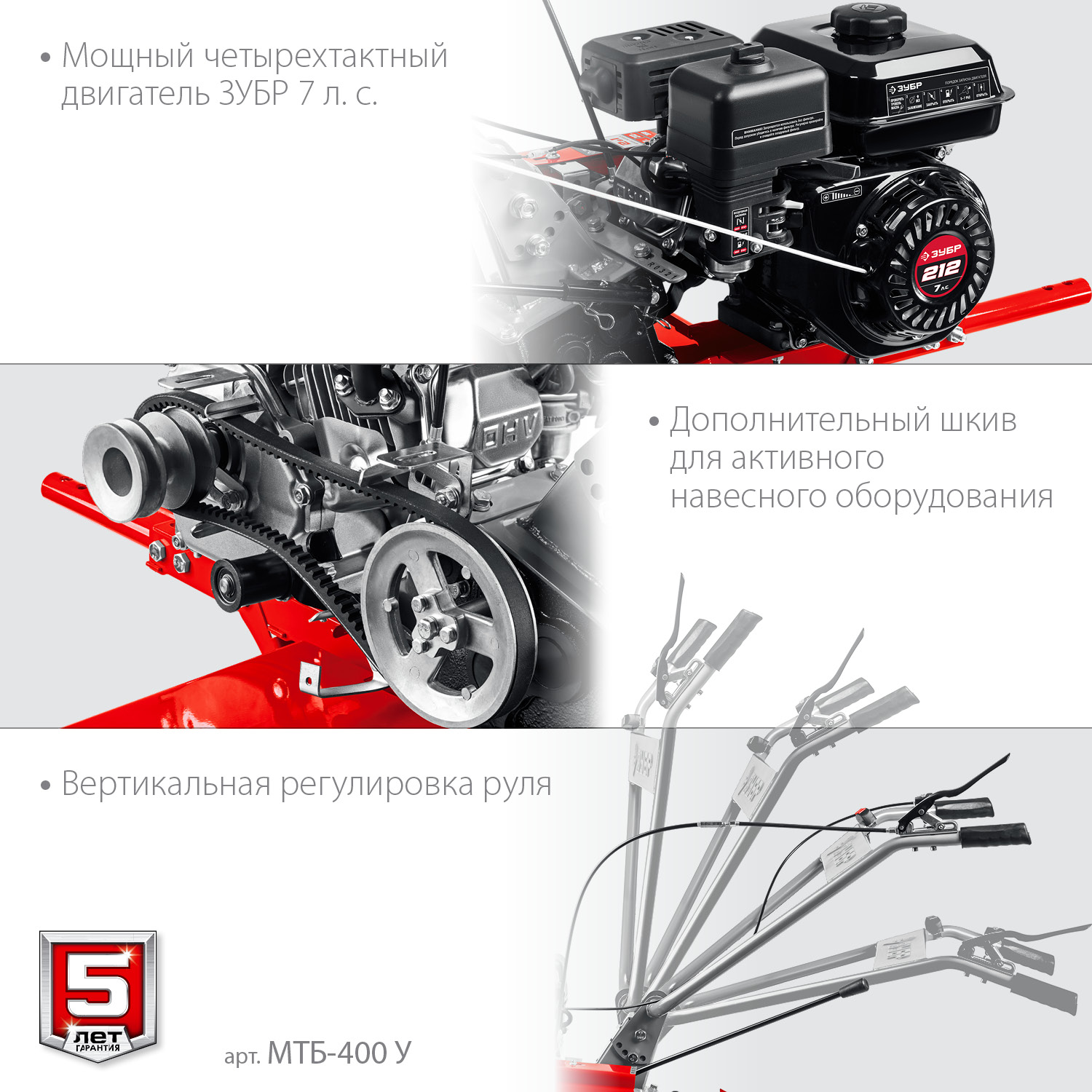

- Кронштейн для крепления навесного оборудования (диаметр 30 мм) и шкив отбора мощности позволяют использовать широкую гамму навесного оборудования: снегоуборщик, щетку, роторную косилку
- 3 скорости вперед (понижающая, основная и повышающая) и 1 назад позволяют комфортно работать на любых типах почвы
- Чугунный шестеренчато-цепной редуктор с закаленной шестигранной осью 23 мм
- Cамозатачивающиеся закаленные фрезы из конструкционной стали
- Универсальная сцепка позволяет использовать различное навесное оборудование
- Рукоять мотоблока с возможностью регулировки по вертикали делает управление более комфортным
- Клиновидный зубчатый ремень в приводе культиватора обладает повышенной износостойкостью по сравнению с обычными ремнями
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
- Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
- Большие пневматические колеса ВЕЗДЕХОД обеспечивают отличную проходимость
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |
| Габариты, см | 80x60x70 |
| Масса изделия, кг | 81 |
| Масса в упаковке, кг | 85 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Колеса | есть |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 850 |
| Глубина вспашки, мм | 350 |
| Число скоростей | 3 вперед/1 назад |
| Число оборотов вала, об/мин | 37 / 1-ая, 82 / 2-ая, 113 / 3-ая, 51 / задняя |
| Сцепление | ременное |
| Тип редуктора | шестеренчато-цепной |
| Cошник | есть |
| Диски защиты растений | нет |
| Норма расхода топлива, л/маш.-час | 1.9 |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |
| Тип колес в комплекте | 19х7-8D |
| Размер колес в комплекте, см | 48х18 |

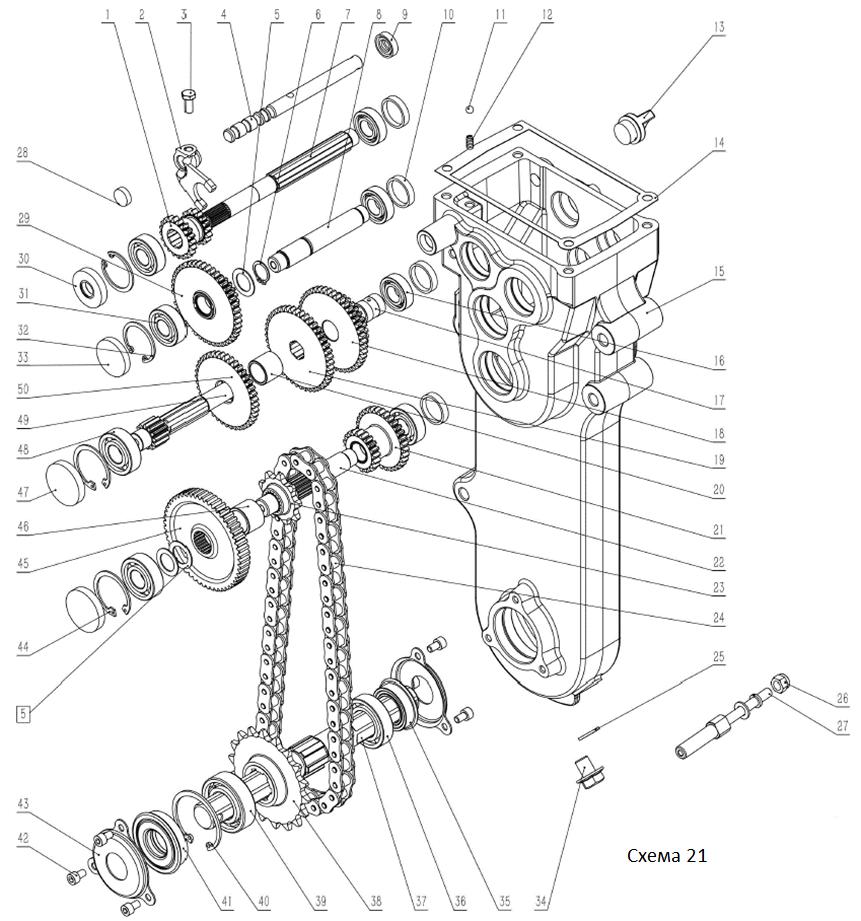

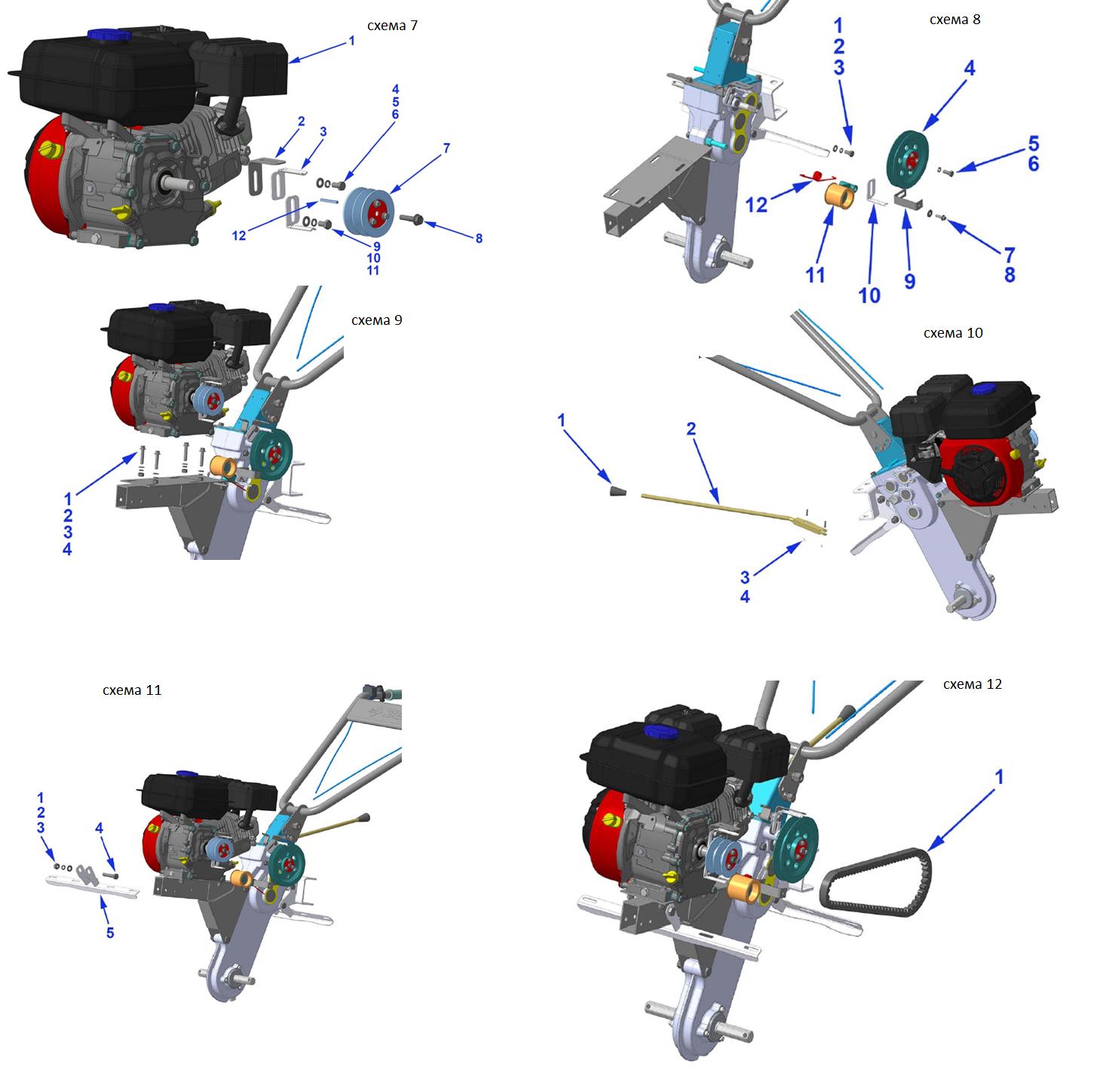

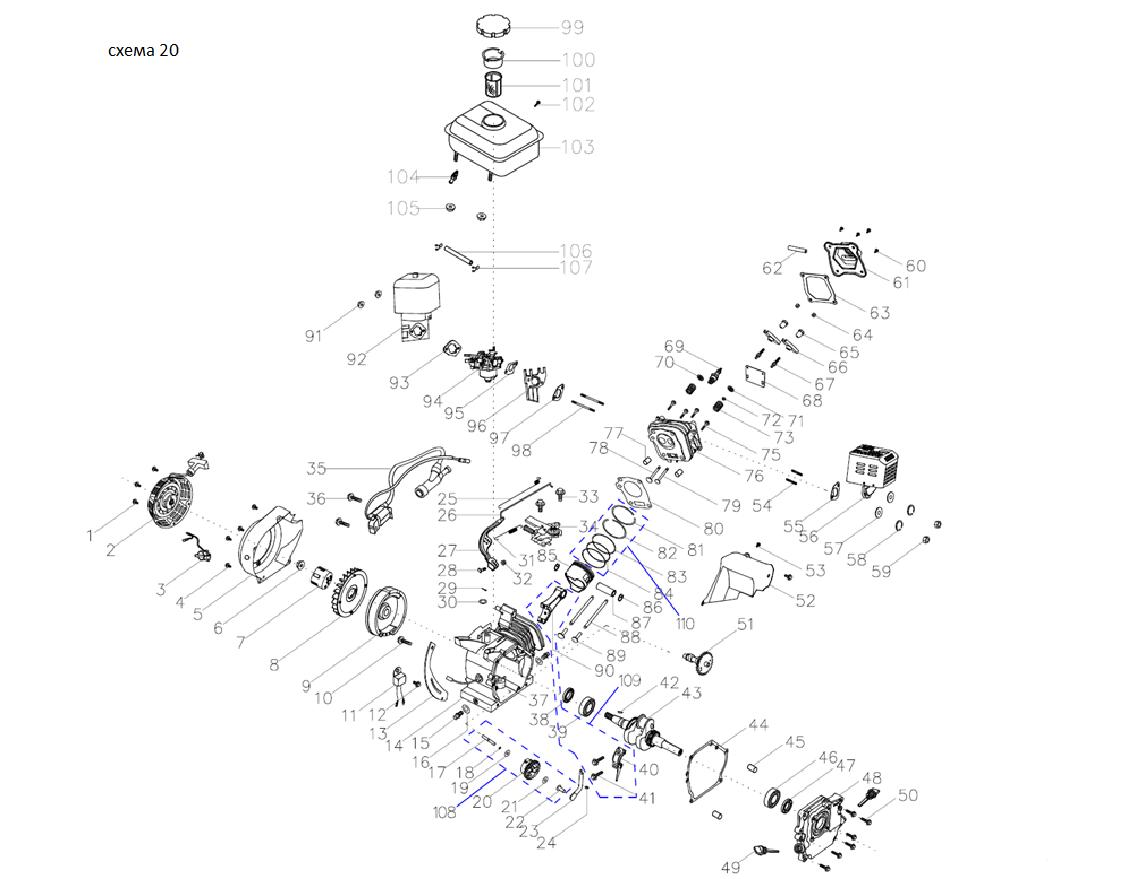

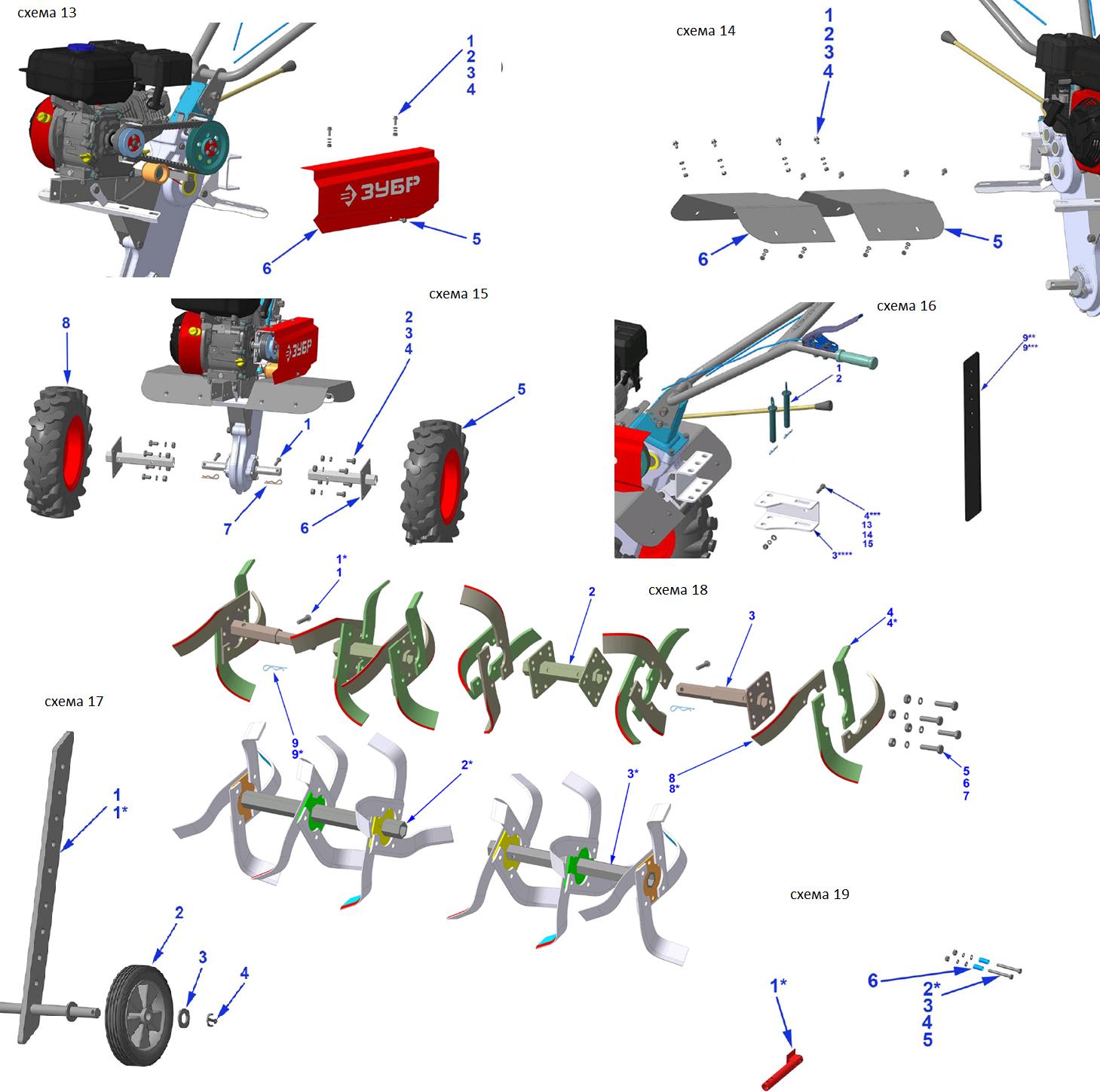

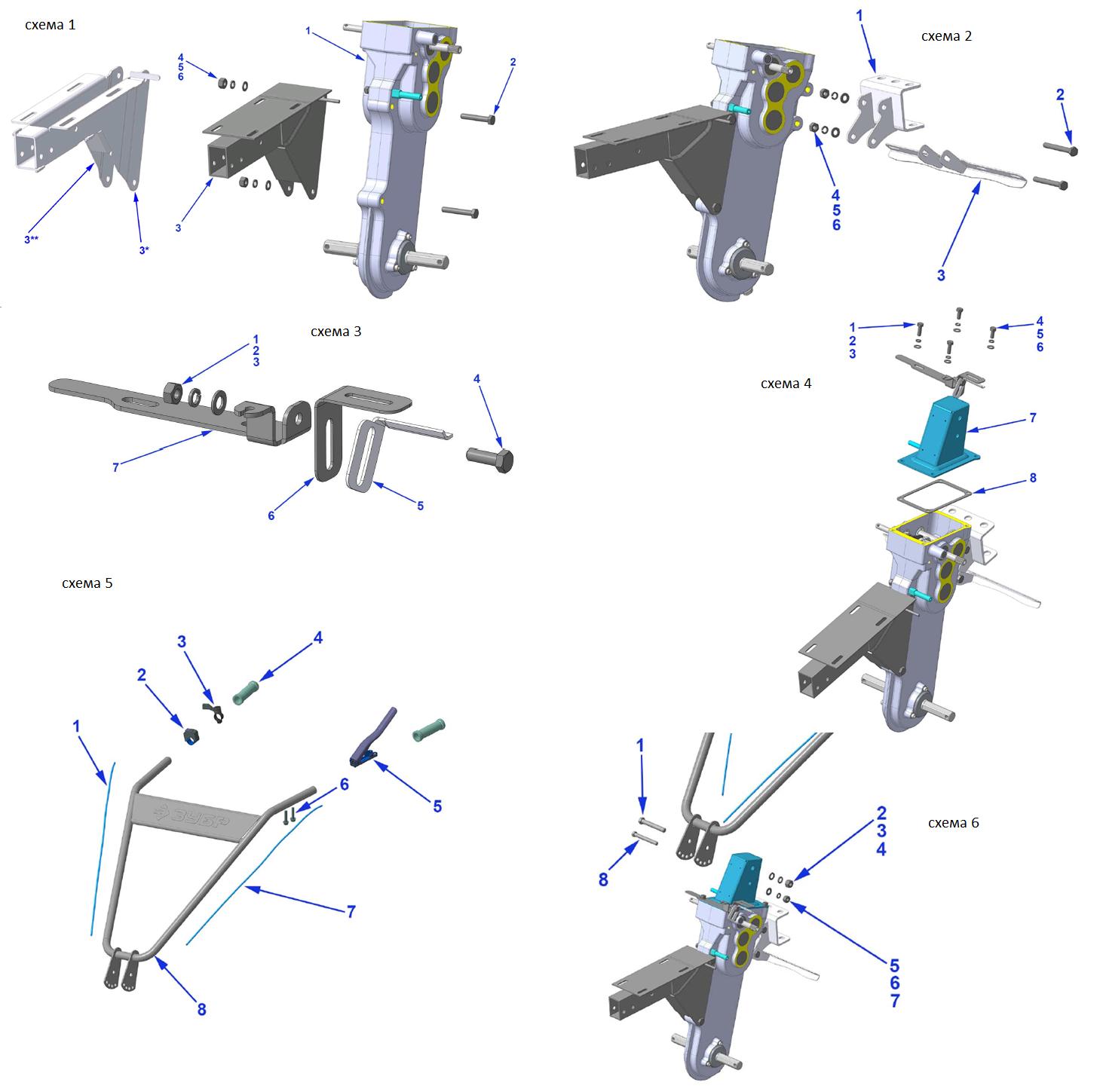

ЗУБР увеличенные колеса, 7 л.с., мотоблок с понижающей передачей (МТБ-400 У) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.1 | Редуктор в сборе | N000-039-321 | - |
|
| 2.1 | Кронштейн задний | N000-039-330 | - |
|
| 2.3 | Кронштейн крыльев задний | N000-029-827 | - |
|
| 3.5 | Кронштейн ограничения ремня универсальный | N000-032-264 | - |
|
| 3.6 | Кронштейн верхний универсальный | N000-032-277 | - |
|
| 3.7 | Кронштейн под тросс сцепления | N000-039-344 | - |
|
| 4.7 | Опора крепления руля | N000-032-280 | - |
|
| 4.8 | Прокладка редуктора | N000-035-234 | - |
|
| 5.1 | Трос дроссельной заслонки | N000-029-821 | - |
|
| 5.2 | Выключатель зажигания 23kV/0.001A | V000-003-412 | - |
|
| 5.3 | Рычаг газа | N000-029-665 | - |
|
| 5.4 | Ручка резиновая | N000-029-662 | - |
|
| 5.5 | Рычаг привода сцепления | N000-029-819 | - |
|
| 5.7 | Трос привода сцепления | N000-029-822 | - |
|
| 5.8 | Ручка управления | N000-029-820 | - |
|
| 7.1 | Двигатель 7 л.с. V1 | N000-032-275 | - |
|
| 7.12 | Шпонка вала двигателя | N000-032-276 | - |
|
| 7.7 | Шкив ведущий | N000-029-843-2 | - |
|
| 8.11 | Ролик натяжной с возвратной пружиной | N000-029-829 | - |
|
| 8.12 | Пружина возвратная | N000-032-263 | - |
|
| 8.4 | Шкив ведомый одноручейковый | N000-029-830 | - |
|
| 8.9 | Кронштейн кожуха (П-образный) | N000-039-339 | - |
|
| 10.1 | Ручка рычага переключения передач | N000-029-848 | - |
|
| 10.2 | Рычаг переключения передач | N000-029-823 | - |
|
| 10.3 | Палец 5х25 мм | N000-032-262 | - |
|
| 11.5 | Кронштейн крыльев передний | N000-032-268 | - |
|
| 12.1 | Ремень зубчатый 17х937Lp/914Li | N000-029-842 | - |
|
| 13.6 | Кожух ремня | N000-029-826 | - |
|
| 14.5 | Крыло левое | N000-032-265 | - |
|
| 14.6 | Крыло правое | N000-032-270 | - |
|
| 15.1 | Штифт с головкой и шплинтом 8х40 | N000-029-850 | - |
|
| 15.5 | Колесо пневматическое левое 19х7.00-8 | N000-032-266 | - |
|
| 15.6 | Ось колесная 23 мм (двухсторонняя) | N000-032-267 | - |
|
| 15.8 | Колесо пневматическое правое 19х7.00-8 | N000-032-272 | - |
|
| 16.1 | Штифт сцепки 16x120 в сборе с шплинтом | N000-029-694 | - |
|
| 16.3 | Кронштейн сцепки | N000-039-338 | - |
|
| 16.9 | Сошник в сборе | N000-039-350 | - |
|
| 18.2 | Ось (3 фрезы) 23 мм левая | N000-039-342 | - |
|
| 18.3 | Ось (3 фрезы) 23 мм правая | N000-039-343 | - |
|
| 18.4 | Нож фрезы левый | N000-039-324 | - |
|
| 18.8 | Нож фрезы правый | N000-039-325 | - |
|
| 19.1 | Кронштейн передней навески 2 отверстия | N000-029-841-2 | - |
|
| 20.02 | Стартер в сборе | N000-029-851 | - |
|
| 20.05 | Кожух маховика | N000-032-288 | - |
|
| 20.07 | Стакан маховика | N000-032-289 | - |
|
| 20.08 | Крыльчатка маховика | N000-032-290 | - |
|
| 20.09 | Маховик | N000-032-291 | - |
|
| 20.101 | Фильтр сетчатый топливного бака | N000-029-896 | - |
|
| 20.103 | Бак топливный 6л | N000-029-890 | - |
|
| 20.104 | Штуцер бака | N000-032-310 | - |
|
| 20.106 | Шланг топливный L200 D8/d4 | N000-029-892 | - |
|
| 20.107 | Хомут шланга | N000-032-311 | - |
|
| 20.108 | Регулятор центробежный в сборе | N000-029-854 | - |
|
| 20.109 | Шатун в сборе | N000-029-857 | - |
|
| 20.110 | Кольца поршневые (набор) D70 | N000-029-878 | - |
|
| 20.11 | Реле датчика масла | N000-029-852 | - |
|
| 20.14 | Картер | N000-029-853 | - |
|
| 20.15 | Болт для слива масла M10х12 | N000-029-699 | - |
|
| 20.23 | Вал регулятора оборотов | N000-032-293 | - |
|
| 20.25 | Пружина тяги | N000-032-294 | - |
|
| 20.26 | Тяга рычага регулятора | N000-032-295 | - |
|
| 20.27 | Рычаг регулировки оборотов | N000-032-296 | - |
|
| 20.31 | Пружина рычага регулятора | N000-032-297 | - |
|
| 20.34 | Основание рычага регулировки оборотов | N000-032-298 | - |
|
| 20.35 | Магнето | N000-029-855 | - |
|
| 20.37 | Датчик уровня масла поплавковый | N000-029-856 | - |
|
| 20.38 | Сальник D41.25хd25х6 | N000-029-779 | - |
|
| 20.39 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | - |
|
| 20.40 | Крышка шатуна | N000-032-299 | - |
|
| 20.42 | Шпонка сегментная L18xS4xH5 | N000-029-858 | - |
|
| 20.43 | Коленвал | N000-029-859 | - |
|
| 20.44 | Прокладка крышки картера | N000-029-860 | - |
|
| 20.48 | Крышка картера | N000-029-861 | - |
|
| 20.49 | Крышка-щуп маслозаливной горловины | N000-029-862 | - |
|
| 20.51 | Распредвал | N000-032-300 | - |
|
| 20.52 | Экран теплозащитный | N000-032-301 | - |
|
| 20.55 | Прокладка глушителя | N000-029-863 | - |
|
| 20.56 | Глушитель | N000-029-864 | - |
|
| 20.61 | Крышка клапанная | N000-032-302 | - |
|
| 20.62 | Шланг сапуна | N000-032-303 | - |
|
| 20.63 | Прокладка крышки клапанов | N000-029-865 | - |
|
| 20.64 | Контргайка | N000-029-866 | - |
|
| 20.65 | Гайка регулировочная M6 | N000-029-867 | - |
|
| 20.66 | Коромысло клапана | N000-029-868 | - |
|
| 20.67 | Шпилька коромысла | N000-029-869 | - |
|
| 20.68 | Направляющая штанг | N000-029-870 | - |
|
| 20.69 | Свеча зажигания F7TC | N000-001-726-2 | - |
|
| 20.70 | Тарелка впускного клапана | N000-029-871 | - |
|
| 20.71 | Тарелка выпускного клапана | N000-029-872 | - |
|
| 20.72 | Подпятник | N000-029-873 | - |
|
| 20.73 | Пружина клапана | N000-029-874 | - |
|
| 20.75 | Болт M8х55 | N000-032-304 | - |
|
| 20.76 | Головка блока цилиндров | N000-032-305 | - |
|
| 20.77 | Штифт головки | N000-032-306 | - |
|
| 20.78 | Клапан впускной | N000-029-875 | - |
|
| 20.79 | Клапан выпускной | N000-029-876 | - |
|
| 20.80 | Прокладка головки цилиндра | N000-029-877 | - |
|
| 20.85 | Поршень D70 | N000-029-879 | - |
|
| 20.86 | Кольцо стопорное поршневого пальца | N000-029-880 | - |
|
| 20.87 | Палец поршневой | N000-029-881 | - |
|
| 20.88 | Штанга | N000-032-307 | - |
|
| 20.89 | Тарелка толкателя | N000-032-308 | - |
|
| 20.90 | Шатун | N000-035-141 | - |
|
| 20.92 | Фильтр воздушный в сборе | N000-029-883 | - |
|
| 20.93 | Прокладка под корпус воздушного фильтра | N000-029-884 | - |
|
| 20.94 | Карбюратор | N000-029-885 | - |
|
| 20.95 | Прокладка под карбюратор | N000-029-886 | - |
|
| 20.96 | Теплоизолятор | N000-029-887 | - |
|
| 20.97 | Прокладка под теплоизолятор | N000-029-888 | - |
|
| 20.98 | Шпилька крепления карбюратора | N000-032-309 | - |
|
| 20.99 | Крышка топливного бака | N000-029-889 | - |
|
| 21.10 | Торцевое уплотнение D28хd24хh6 | N000-032-316 | - |
|
| 21.1 | Шестерня | N000-035-168 | - |
|
| 21.11 | Шарик стальной d 6,3 | N000-032-319 | - |
|
| 21.12 | Пружина d1,2хd6,2х20 | N000-035-143 | - |
|
| 21.13 | Пробка маслозаливного отверстия | N000-032-318 | - |
|
| 21.15 | Корпус редуктора | N000-039-278 | - |
|
| 21.16 | Подшипник 6002 | N000-032-322 | - |
|
| 21.17 | Втулка d22xd20xd15x20,8x22 | N000-035-155 | - |
|
| 21.18 | Шестерня | N000-035-156 | - |
|
| 21.2 | Вилка переключения скоростей | N000-035-144 | - |
|
| 21.20 | Втулка d18,3xd23x20,2 | N000-035-158 | - |
|
| 21.21 | Шестерня | N000-035-150 | - |
|
| 21.22 | Вал с шестерней | N000-035-153 | - |
|
| 21.23 | Звездочка | N000-035-151 | - |
|
| 21.24 | Цепь (ширина шага=15.875/ D ролика=10.16) | N000-035-149 | - |
|
| 21.27 | Вал для натяжного ролика | N000-029-831 | - |
|
| 21.28 | Пробка d16х6 | N000-035-162 | - |
|
| 21.29 | Шестерня | N000-035-164 | - |
|
| 21.30 | Сальник D35хd15х7 | N000-032-402 | - |
|
| 21.31 | Подшипник 6202 | N000-032-328 | - |
|
| 21.32 | Кольцо d35x1,5 | N000-035-166 | - |
|
| 21.33 | Пробка d35х6 | N000-035-167 | - |
|
| 21.36 | Подшипник 6005 | N000-032-353 | - |
|
| 21.37 | Вал шестигранный | N000-035-148 | - |
|
| 21.38 | Звездочка | N000-035-147 | - |
|
| 21.39 | Подшипник 6205 | N000-032-358 | - |
|
| 21.40 | Кольцо стопорное d52xh2 | N000-032-359 | - |
|
| 21.4 | Вал переключения скоростей | N000-035-145 | - |
|
| 21.42 | Болт M6х1х12 | N000-032-331 | - |
|
| 21.43 | Крышка | N000-035-146 | - |
|
| 21.44 | Кольцо стопорное d40xh1,5 | N000-032-334 | - |
|
| 21.45 | Шестерня | N000-035-152 | - |
|
| 21.47 | Пробка d40х7 | N000-035-154 | - |
|
| 21.48 | Подшипник 6203 | N000-032-335 | - |
|
| 21.49 | Вал с шестерней | N000-035-160 | - |
|
| 21.50 | Шестерня | N000-035-159 | - |
|
| 21.6 | Стопорное кольцо 17 | N000-039-307 | - |
|
| 21.7 | Вал основной | N000-035-169 | - |
|
| 21.8 | Вал | N000-035-165 | - |
|
| 21.9 | Сальник D22xd12xh6 | N000-032-340 | - |
|
| 1.3.1 | Рама левая | N000-039-345 | - |
|
| 1.3.2 | Рама правая | N000-039-346 | - |
|
| 20.92-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | - |
|
