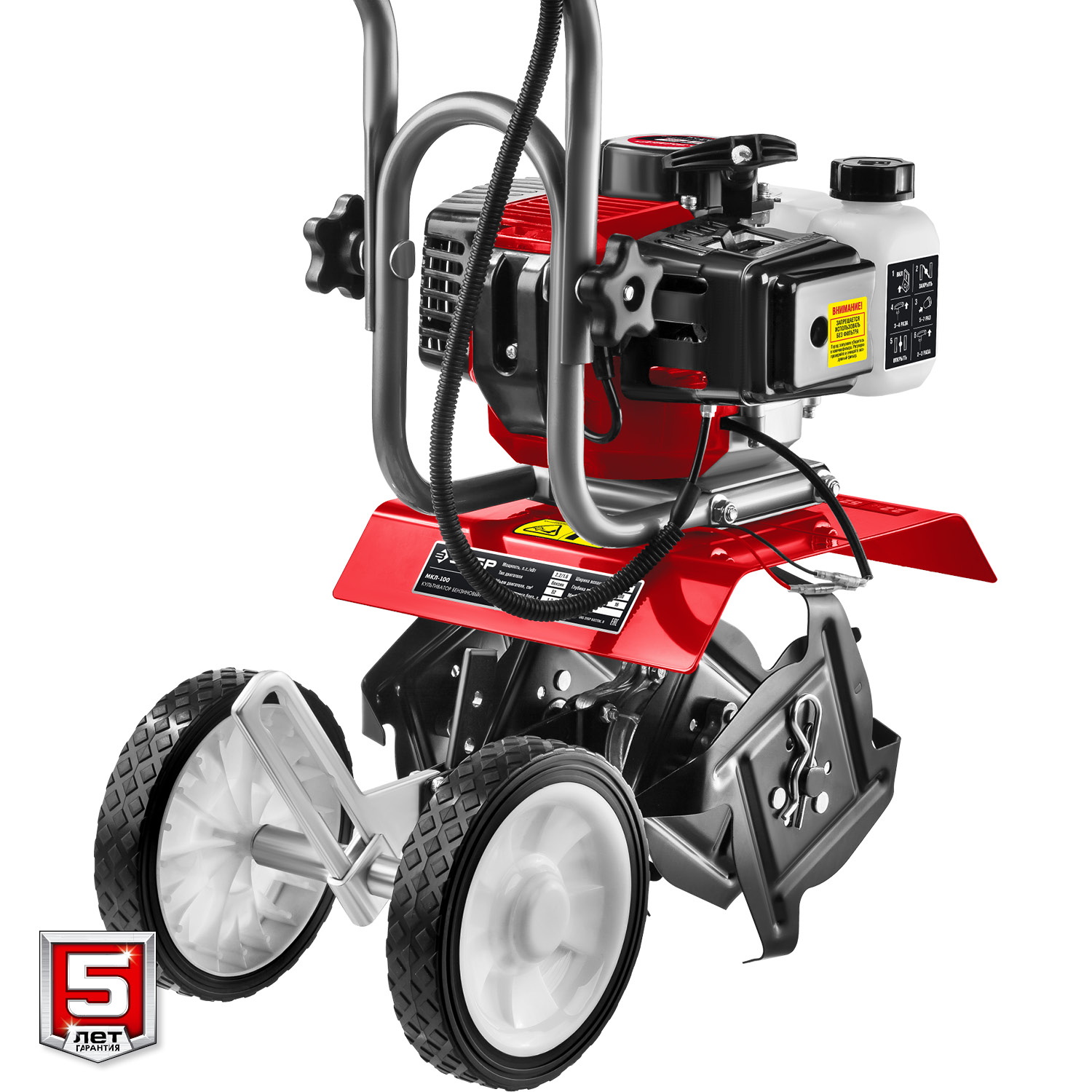

ЗУБР 2.2 л.с., бензиновый культиватор (МКЛ-100)
Лёгкий и манёвренный культиватор с двухтактным двигателем для рыхления и культивации почвы на приусадебном участке. Сошник позволяет контролировать величину заглубления. Складная рукоятка и транспортные колеса облегчают эксплуатацию, транспортировку и хранение.
Преимущества
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли,
- Cамозатачивающиеся фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед,
- Складная рукоятка обеспечивает удобство хранения и транспортировки агрегата,
- В конструкции культиватора предусмотрены колеса для более удобной транспортировки,
- Транспортировочное колесо позволяет с легкостью перевозить культиватор по участку
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки и простоту эксплуатации
- На корпусе предусмотрен щиток, который защищает оператора от попадания земли
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед.
Использование
Для обработки почвы.
| Гарантия | 60 |
| Тип двигателя | бензиновый |
| Габариты, см | 61x37x58 |
| Масса изделия, кг | 16 |
| Масса в упаковке, кг | 17 |
| Мощность, Вт | 1600 |
| Мощность, л.с. | 2.2 |
| Тактность двигателя | 2-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 1.2 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 260 |
| Глубина вспашки, мм | 200 |
| Число скоростей | 1 вперед |
| Тип редуктора | червячный |
| Cошник | есть |
| Колеса для перемещения | есть |
| Норма расхода топлива, л/маш.-час | 1.0 |
| Объем двигателя, см³ | 52 |
| Тип упаковки | коробка картонная |

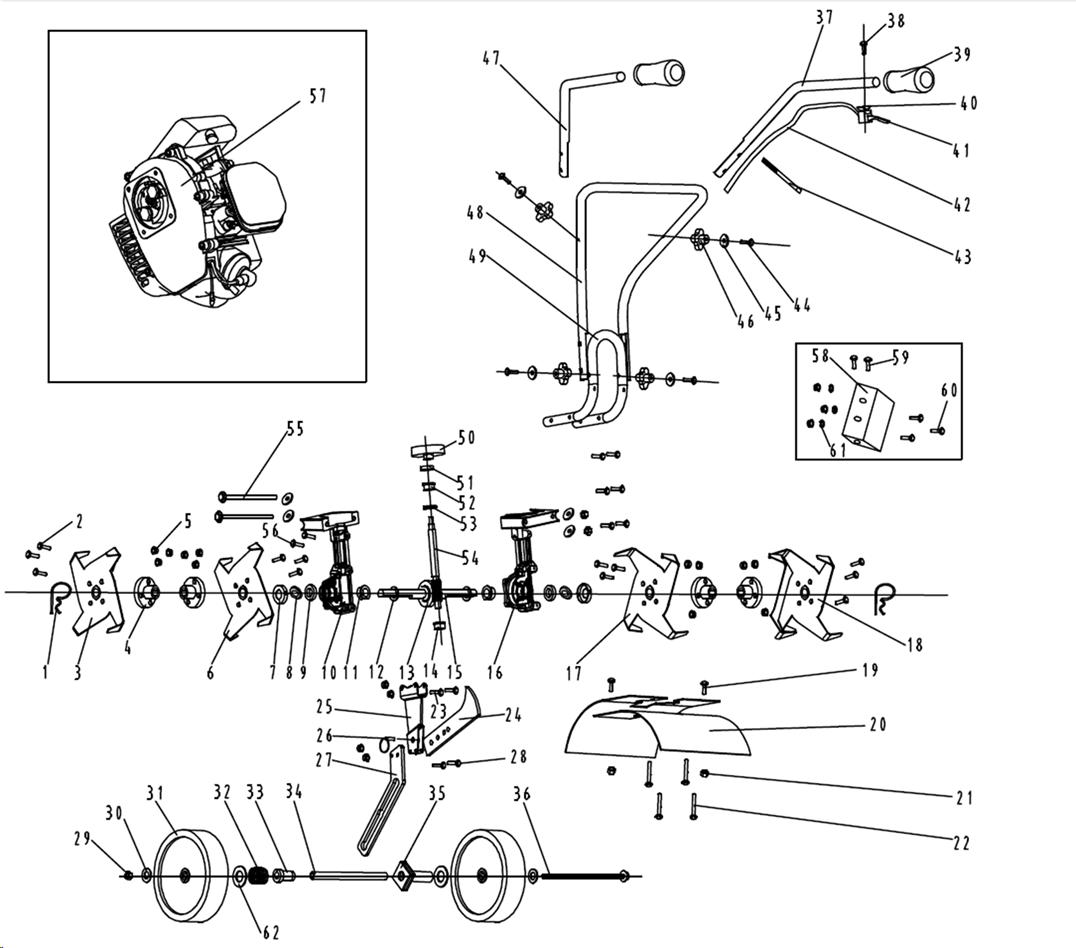

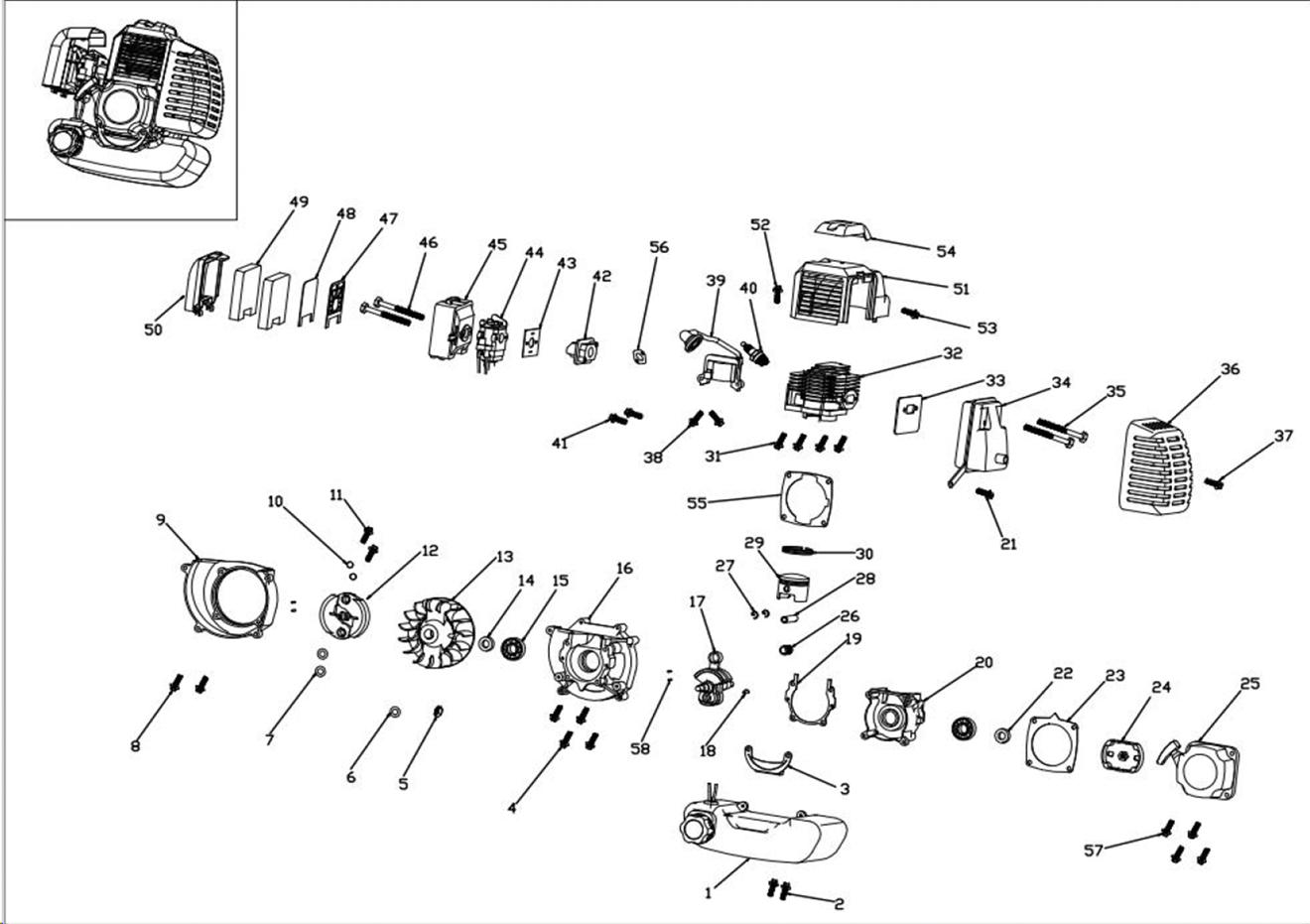

ЗУБР 2.2 л.с., бензиновый культиватор (МКЛ-100) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Бак топливный в сборе пластиковый | N000-030-974 | - |
|
| 1.02 | Винт M5x20 | N000-027-514 | - |
|
| 1.03 | Кронштейн бака | N000-030-975 | - |
|
| 1.04 | Винт M5х35 | N000-020-825 | - |
|
| 1.05 | Гайка М8 | N000-030-360 | - |
|
| 1.09 | Кожух маховика | N000-030-977 | - |
|
| 1.10 | Шайба пружинная D8 | N000-008-167 | - |
|
| 1.11 | Винт M8x25 | N000-027-572 | - |
|
| 1.12 | Сцепление | N000-030-978 | - |
|
| 1.13 | Маховик | N000-030-979 | - |
|
| 1.14 | Сальник D30хd15х7 | N000-029-165 | - |
|
| 1.15 | Подшипник шариковый 6202 открытый (35х15х11) CCEB | N000-006-326 | 360 |
|
| 1.16 | Картер левая часть | N000-030-980 | - |
|
| 1.17 | Вал коленчатый в сборе с шатуном | N000-030-981 | - |
|
| 1.18 | Шпонка сегментная L12xS3xH5 | N000-030-976 | - |
|
| 1.19 | Прокладка картера паронитовая | N000-030-982 | - |
|
| 1.20 | Картер правая часть | N000-021-768 | - |
|
| 1.21 | Винт M5х12 | U516-140-027 | - |
|
| 1.22 | Сальник D22хd12хh7 | U590-430-018 | - |
|
| 1.23 | Алюминиевая пластина | N000-030-984 | - |
|
| 1.24 | Храповик V1 круглый метал | N000-030-985 | - |
|
| 1.25 | Стартер в сборе V1 | N000-030-986 | - |
|
| 1.26 | Подшипник игольчатый (14х10х16) | N000-021-782 | - |
|
| 1.27 | Кольцо стопорное поршевого пальца | N000-030-987 | - |
|
| 1.28 | Палец поршневой | N000-030-988 | - |
|
| 1.29 | Поршень D44 | N000-030-989 | - |
|
| 1.30 | Кольцо поршневое D44 | N000-030-990 | - |
|
| 1.32 | Цилиндр D44 | N000-030-991 | - |
|
| 1.33 | Прокладка глушителя паронитовая | N000-030-992 | - |
|
| 1.34 | Глушитель | N000-030-993 | - |
|
| 1.35 | Винт M5x60 H4 | UM01-000-199 | - |
|
| 1.36 | Крышка глушителя | N000-030-994 | - |
|
| 1.38 | Винт M5х25 | N000-028-621 | - |
|
| 1.39 | Магнето | N000-030-995 | - |
|
| 1.40 | Свеча зажигания TORCH L7RTC | U590-350-077 | - |
|
| 1.41 | Винт M5х30 | U367-520-021 | - |
|
| 1.42 | Теплоизолятор | N000-030-996 | - |
|
| 1.43 | Прокладка карбюратора паронитовая | N000-030-997 | - |
|
| 1.44 | Карбюратор MPF15S5D/Stable | N000-030-998 | - |
|
| 1.45 | Фильтр воздушный | N000-030-999 | - |
|
| 1.46 | Винт M5х55 | U355-120-043 | - |
|
| 1.47 | Прокладка воздушного фильтра | N000-031-000 | - |
|
| 1.48 | Сетка воздушного фильтра | N000-031-001 | - |
|
| 1.49 | Элемент фильтрующий поролоновый | N000-031-002 | - |
|
| 1.50 | Крышка воздушного фильтра | N000-031-003 | - |
|
| 1.51 | Кожух цилиндра | N000-031-004 | - |
|
| 1.54 | Крышка кожуха | N000-031-005 | - |
|
| 1.55 | Прокладка цилиндра паронитовая | N000-031-006 | - |
|
| 1.56 | Прокладка впускного коллектора паронитовая | N000-031-007 | - |
|
| 1.58 | Штифт установочный | N000-031-008 | - |
|
| 2.01 | Шплинт пружинный d3.5 D30 L75 | N000-030-969 | - |
|
| 2.02 | Болт M6x20 | N000-027-550 | - |
|
| 2.03 | Фреза 1 | N000-030-754 | - |
|
| 2.04 | Муфта | N000-030-755 | - |
|
| 2.05 | Гайка М6 (с шайбой с насечкой) | UM05-005-003 | - |
|
| 2.06 | Фреза 2 | N000-030-756 | - |
|
| 2.07 | Защита сальника | N000-030-757 | - |
|
| 2.08 | Шайба D37xd19xh2 | N000-030-970 | - |
|
| 2.09 | Сальник D32xd19x7 | N000-030-971 | - |
|
| 2.10 | Корпус редуктора левый | N000-030-758 | - |
|
| 2.11 | Втулка медная | N000-030-759 | - |
|
| 2.12 | Шайба D32xd19.1x2.3 | N000-030-972 | - |
|
| 2.13 | Шестерня червячная | N000-030-760 | - |
|
| 2.14 | Втулка медная | N000-030-761 | - |
|
| 2.15 | Вал привода фрез | N000-030-762 | - |
|
| 2.16 | Корпус редуктора правый | N000-030-763 | - |
|
| 2.17 | Фреза 3 | N000-030-764 | - |
|
| 2.18 | Фреза 4 | N000-030-765 | - |
|
| 2.19 | Болт M5х12 | N000-013-070 | - |
|
| 2.20 | Крыло защитное | N000-030-766 | - |
|
| 2.21 | Гайка M5 (автогровер) | UM05-001-001 | 101 |
|
| 2.22 | Болт M6х40 | UM03-000-036 | - |
|
| 2.24 | Сошник | N000-030-767 | - |
|
| 2.25 | Сцепка | N000-030-768 | - |
|
| 2.26 | Палец L20 D8 | U525-800-041 | - |
|
| 2.27 | Направляющая колес | N000-030-769 | - |
|
| 2.29 | Гайка М8 автогровер | UM05-001-008 | 16 |
|
| 2.30 | Шайба D8 | N000-020-148 | - |
|
| 2.31 | Колесо | N000-030-770 | - |
|
| 2.33 | Втулка | N000-030-772 | - |
|
| 2.34 | Ось колес | N000-030-773 | - |
|
| 2.35 | Втулка | N000-030-774 | - |
|
| 2.36 | Болт M12x211 | N000-030-973 | - |
|
| 2.37 | Ручка правая | N000-030-775 | - |
|
| 2.38 | Болт M5х28 | UM03-000-039 | - |
|
| 2.39 | Рукоятка резиновая | N000-030-776 | - |
|
| 2.40 | Прокладка резиновая | N000-030-777 | - |
|
| 2.41 | Регулятор дроссельной заслонки в сборе | N000-030-778 | - |
|
| 2.42 | Трос дроссельный в сборе | N000-030-779 | - |
|
| 2.43 | Трубка | N000-030-780 | - |
|
| 2.44 | Болт M8х40 | UM03-002-027 | - |
|
| 2.45 | Шайба D18хd8х2 | N000-020-149 | - |
|
| 2.46 | Гайка барашек M8 | N000-030-352 | - |
|
| 2.47 | Ручка левая | N000-030-781 | - |
|
| 2.48 | Ручка средняя часть | N000-030-782 | - |
|
| 2.49 | Ручка нижняя часть | N000-030-783 | - |
|
| 2.50 | Муфта сцепления | N000-030-784 | - |
|
| 2.51 | Подшипник шариковый 629 (26х9х8) | U309-750-013 | - |
|
| 2.53 | Втулка | N000-030-785 | - |
|
| 2.54 | Вал червячный | N000-030-788 | - |
|
| 2.55 | Болт M8x135 | N000-030-771 | - |
|
| 2.56 | Болт M6х8 | N000-013-084 | - |
|
| 2.57 | Двигатель 2-х такт. В сборе (культиватора) | N000-030-786 | - |
|
| 2.58 | Коробка электро-техническая | N000-030-787 | - |
|
| 2.59 | Болт M6х12 | N000-013-088 | - |
|
| 2.61 | Шайба D5 | N000-020-867 | 101 |
|
| 2.62 | Шайба D12 | N000-018-762 | - |
|
| 2.63 | Редуктор в сборе | N000-040-261 | - |
|
| 1.26-30,32 | Цилиндро-поршневая группа (ЦПГ) в сборе D44 | N000-032-017 | - |
|
| 1.45-50 | Фильтр воздушный в сборе | N000-031-096 | - |
|
| 2.41-42 | Регулятор дроссельной заслонки с тросом в сборе | N000-031-095 | - |
|
