ЗУБР 6.5 л.с., бензиновый культиватор (МКТ-170)
Надёжный и манёвренный культиватор для рыхления и культивации почвы на приусадебном участке. Складываемые, регулируемые по положению рукоятки и транспортное колесо облегчают эксплуатацию, транспортировку и хранение. Сделано в России
Преимущества
- Рукоять культиватора с возможностью регулировки по вертикали делает управление более комфортным
- Наличие реверса значительно облегчает его эксплуатацию
- Цепной редуктор с закаленной осью диаметром 30 мм
- Сошник объединен с транспортировочными колесами для удобства перемещения до места работы не повреждая при этом газон или тротуарную плитку ножами
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
- Ременное сцепление способствует ровному передвижению без рывков
- Cамозатачивающиеся закаленные фрезы из конструкционной стали
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |
| Габариты, см | 73x43x61 |
| Масса изделия, кг | 53 |
| Масса в упаковке, кг | 56 |
| Мощность, Вт | 4800 |
| Мощность, л.с. | 6.5 |
| Колеса | нет |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 550 |
| Глубина вспашки, мм | 330 |
| Число скоростей | 1 вперед/1 назад |
| Число оборотов вала, об/мин | 164 / 1-ая, 50 / задняя |
| Сцепление | ременное |
| Тип редуктора | цепной |
| Cошник | есть |
| Диски защиты растений | нет |
| Норма расхода топлива, л/маш.-час | 1.8 |
| Объем двигателя, см³ | 196 |
| Тип упаковки | коробка картонная |

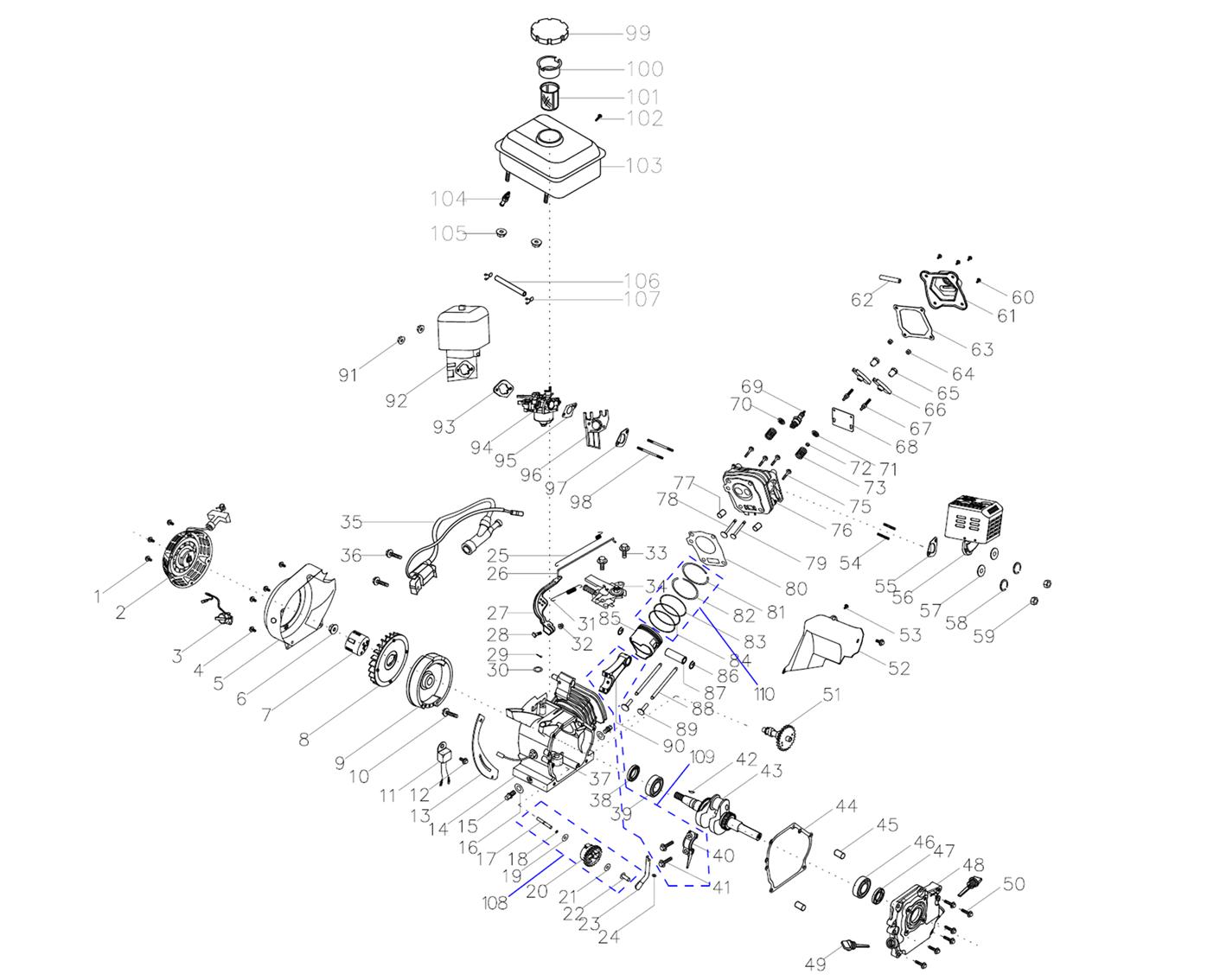

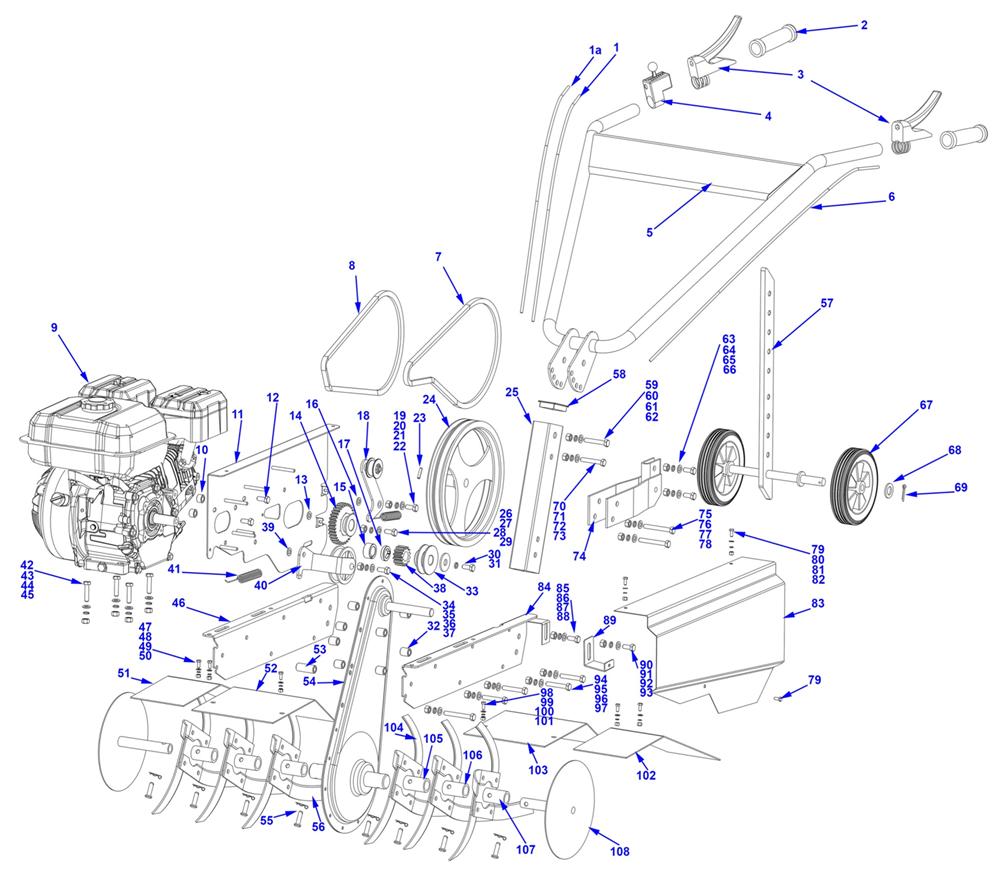

ЗУБР 6.5 л.с., бензиновый культиватор (МКТ-170) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Трос реверса | N000-035-235 | - |
|
| 1.02 | Ручка резиновая | N000-029-662 | - |
|
| 1.03 | Рычаг привода сцепления (заднего хода) | N000-029-661 | - |
|
| 1.05 | Ручка управления | N000-029-739 | - |
|
| 1.06 | Трос привода | N000-029-738 | - |
|
| 1.07 | Ремень клиновой А-1092 Li | N000-029-742 | - |
|
| 1.08 | Ремень клиновой O-965 (Z-965) | N000-029-740 | - |
|
| 1.09 | Двигатель бензиновый в сборе ЗУБР 200 | N000-029-753 | - |
|
| 1.10 | Втулка | N000-029-746 | - |
|
| 1.102 | Крыло дополнительное защитное левое | N000-029-765 | - |
|
| 1.103 | Крыло защитное левое | N000-029-764 | - |
|
| 1.104 | Нож фрезы правый | N000-029-771 | - |
|
| 1.105 | Ось фрезы | N000-029-768 | - |
|
| 1.106 | Ось фрезы D=30 d=24 | N000-029-769 | - |
|
| 1.11 | Основание | N000-035-173 | - |
|
| 1.13 | Шайба 20х3.5 | N000-029-747 | - |
|
| 1.14 | Шестерня Z=32 со шкивом задней передачи | N000-029-748 | - |
|
| 1.15 | Втулка | N000-029-759 | - |
|
| 1.16 | Шайба D25хd15х7 | N000-029-749 | - |
|
| 1.17 | Втулка | N000-029-754 | - |
|
| 1.18 | Ролик натяжной | N000-029-750 | - |
|
| 1.23 | Фиксатор ведомого шкива | N000-029-751 | - |
|
| 1.24 | Шкив ведомый | N000-029-752 | - |
|
| 1.25 | Опора крепления руля | N000-035-171 | - |
|
| 1.33 | Шкив ведущий | N000-029-758 | - |
|
| 1.38 | Шестерня ведущая | N000-029-755 | - |
|
| 1.40 | Ролик натяжитель | N000-035-237 | - |
|
| 1.41 | Пружина | N000-035-236 | - |
|
| 1.51 | Крыло дополнительное защитное правое | N000-029-757 | - |
|
| 1.52 | Крыло защитное правое | N000-029-761 | - |
|
| 1.53 | Втулка L41хD9/D16 | N000-040-969 | - |
|
| 1.54 | Редуктор в сборе | N000-029-766 | - |
|
| 1.55 | Штифт с головкой и шплинтом 10х50 | N000-029-773 | - |
|
| 1.56 | Нож фрезы левый | N000-029-770 | - |
|
| 1.57 | Сошник V2 толщина 10 мм | N000-029-744-2 | - |
|
| 1.58 | Заглушка | N000-035-174 | - |
|
| 1.67 | Колесо транспортировочное V.3 | N000-029-683-3 | - |
|
| 1.74 | Сцепка сошника | N000-035-172 | - |
|
| 1.83 | Кожух ремня | N000-029-772 | - |
|
| 1.89 | Кронштейн | N000-029-760 | - |
|
| 2.101 | Фильтр сетчатый топливного бака | N000-029-734 | - |
|
| 2.103 | Бак топливный 3.6л | N000-029-809 | - |
|
| 2.104 | Штуцер бака | N000-029-736 | - |
|
| 2.106 | Шланг топливный L200 D8/d4 | N000-029-810 | - |
|
| 2.108 | Регулятор центробежный в сборе | N000-029-776 | - |
|
| 2.109 | Шатун в сборе | N000-029-780 | - |
|
| 2.11 | Диод датчика масла | N000-029-697 | - |
|
| 2.110 | Кольца поршневые (набор) D68 | N000-029-798 | - |
|
| 2.14 | Картер | N000-029-775 | - |
|
| 2.15 | Болт для слива масла M10х12 | N000-029-699 | - |
|
| 2.2 | Стартер в сборе | N000-029-774 | - |
|
| 2.3 | Выключатель зажигания 168 23kV/0.001A | V000-003-411 | - |
|
| 2.35 | Магнето | N000-029-777 | - |
|
| 2.37 | Датчик уровня масла поплавковый | N000-029-778 | - |
|
| 2.38 | Сальник D41.25хd25х6 | N000-029-779 | - |
|
| 2.39 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | - |
|
| 2.42 | Шпонка сегментная L18xS4xH7.5 | N000-029-781 | - |
|
| 2.43 | Коленвал | N000-029-782 | - |
|
| 2.44 | Прокладка крышки картера | N000-029-783 | - |
|
| 2.48 | Крышка картера | N000-029-784 | - |
|
| 2.49 | Крышка-щуп маслозаливной горловины | N000-029-785 | - |
|
| 2.51 | Распредвал | N000-035-222 | - |
|
| 2.55 | Прокладка глушителя | N000-029-786 | - |
|
| 2.56 | Глушитель | N000-029-787 | - |
|
| 2.63 | Прокладка крышки клапанов | N000-029-724 | - |
|
| 2.64 | Контргайка | N000-029-723 | - |
|
| 2.65 | Гайка регулировочная M6х0.75 | N000-029-722 | - |
|
| 2.66 | Коромысло клапана | N000-029-788 | - |
|
| 2.67 | Шпилька коромысла L52 M6/M8 | N000-029-789 | - |
|
| 2.68 | Направляющая штанг | N000-029-790 | - |
|
| 2.69 | Свеча зажигания F7TC | N000-001-726-2 | - |
|
| 2.70 | Тарелка впускного клапана | N000-029-791 | - |
|
| 2.71 | Тарелка выпускного клапана | N000-029-792 | - |
|
| 2.72 | Подпятник | N000-029-793 | - |
|
| 2.73 | Пружина клапана | N000-029-794 | - |
|
| 2.78 | Клапан впускной | N000-029-795 | - |
|
| 2.79 | Клапан выпускной | N000-029-796 | - |
|
| 2.80 | Прокладка головки цилиндра | N000-029-797 | - |
|
| 2.85 | Поршень D68 | N000-029-799 | - |
|
| 2.86 | Кольцо стопорное поршневого пальца | N000-029-800 | - |
|
| 2.87 | Палец поршневой | N000-029-801 | - |
|
| 2.92 | Фильтр воздушный в сборе 100х74хh68 | N000-029-802 | - |
|
| 2.93 | Прокладка под корпус воздушного фильтра | N000-029-803 | - |
|
| 2.94 | Карбюратор | N000-029-804 | - |
|
| 2.95 | Прокладка под карбюратор | N000-029-805 | - |
|
| 2.96 | Теплоизолятор | N000-029-806 | - |
|
| 2.97 | Прокладка под теплоизолятор | N000-029-807 | - |
|
| 2.99 | Крышка топливного бака | N000-029-808 | - |
|
| 1.01a | Трос дроссельной заслонки | N000-029-821 | - |
|
| 2.92-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | - |
|
