ЗУБР 2500 Вт, электрический культиватор (КАД-2500)
Мощный электрический культиватор с асинхронным двигателем 2500 Вт используется для рыхления и культивации почвы на небольшом садовом участке. Оснащен металлическими фрезами с шириной захвата 45см и обрабатывает почву на глубину до 26 см.
Преимущества
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки и простоту эксплуатации
- На корпусе предусмотрен щиток, который защищает оператора от попадания земли
- Ременное сцепление способствует ровному передвижению без рывков
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед.
- Боковые диски защиты растений защищают ваши посадки от вращающихся ножей культиватора
Использование
Для обработки почвы.
| Гарантия | 60 |
| Тип двигателя | электрический, асинхронный |
| Габариты, см | 57x102x117 |
| Масса изделия, кг | 29.8 |
| Масса в упаковке, кг | 33.6 |
| Мощность, Вт | 2500 |
| Ширина вспашки, мм | 450 |
| Глубина вспашки, мм | 260 |
| Число скоростей | 1 вперед |
| Сцепление | ременное |
| Тип редуктора | цепной |
| Cошник | есть |
| Диски защиты растений | есть |
| Колеса для перемещения | есть |
| Тип смазки редуктора | NLGI 2 (100 г) |
| Тип упаковки | коробка картонная |
| Длина провода, м | 0.4 |

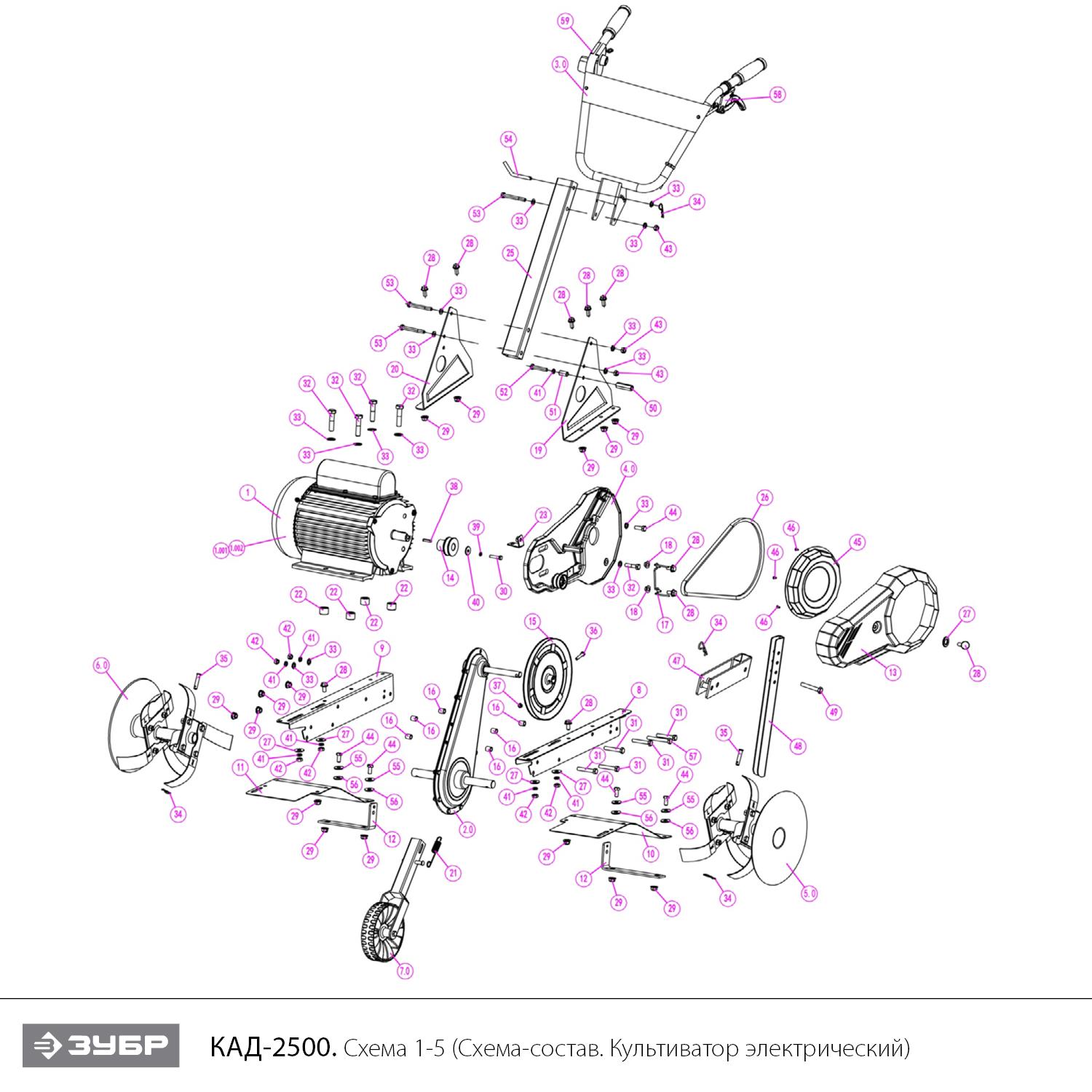

ЗУБР 2500 Вт, электрический культиватор (КАД-2500) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Двигатель асинхронный в сборе | V000-001-700 | 22 227 |
|
| 1.001 | Ротор АД | N000-030-552 | 5 507 |
|
| 1.002 | Статор АДС | N000-030-553 | - |
|
| 2 | Редуктор цепной в сборе | N000-030-554 | 7 135 |
|
| 2.001 | Корпус редуктора левая часть | N000-030-555 | - |
|
| 2.002 | Корпус редуктора правая часть | N000-030-556 | - |
|
| 2.003 | Вал-шестерня входной | N000-030-557 | 1 654 |
|
| 2.004 | Вал-шестерня выходной | N000-030-558 | 2 579 |
|
| 2.005 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202 |
|
| 2.006 | Цепь | N000-030-559 | 794 |
|
| 2.007 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 2.008 | Кольцо разжимное D15 #F | UM06-001-008 | 101 |
|
| 2.009 | Кольцо стопорное D20 | N000-030-560 | 57 |
|
| 2.010 | Болт M6x12 | N000-009-896 | - |
|
| 2.012 | Прокладка редуктора | N000-030-561 | 236 |
|
| 2.013 | Пружина | N000-030-562 | - |
|

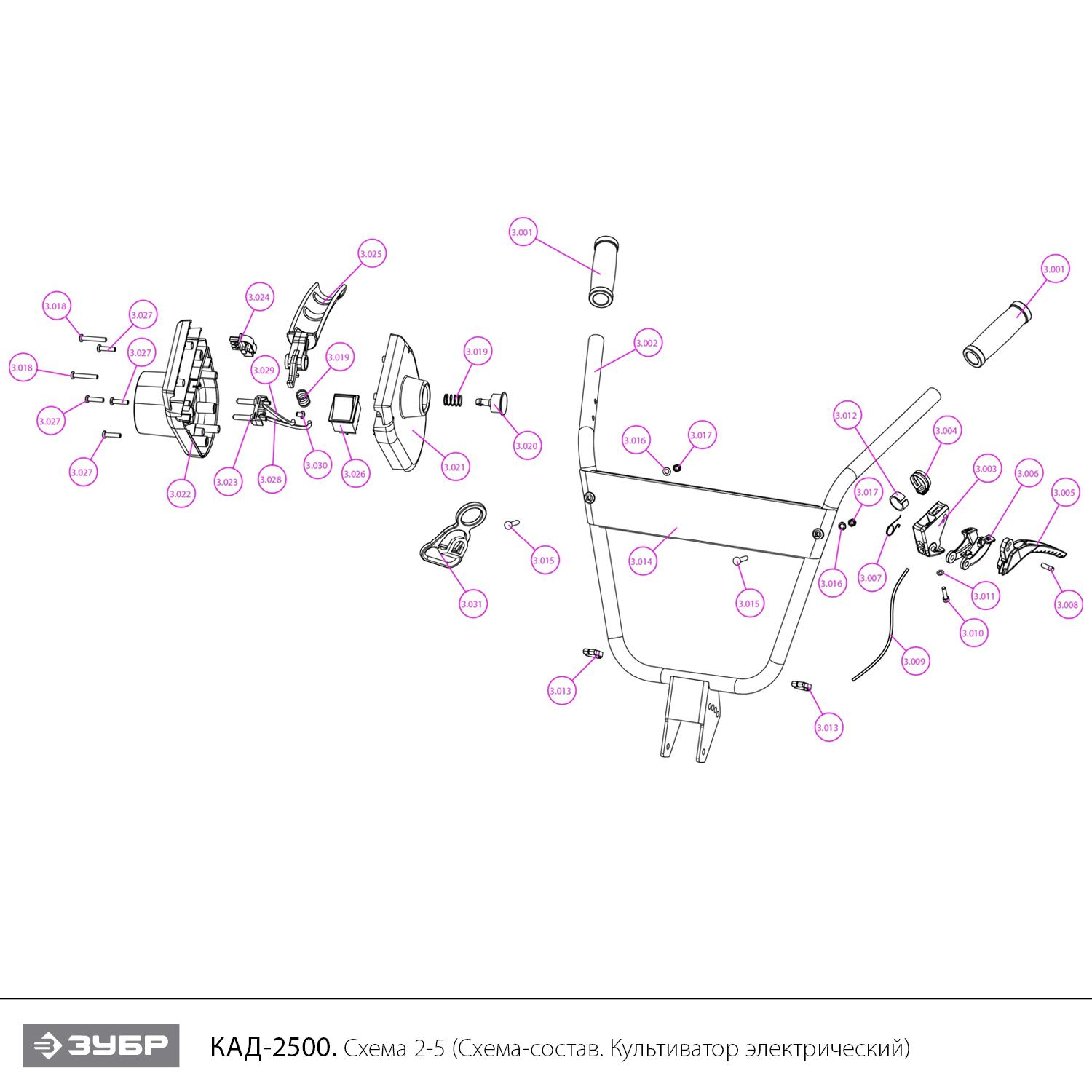

| 3 | Ручка в сборе | N000-030-563 | - |
|
| 3.001 | Ручка резиновая | N000-030-564 | - |
|
| 3.002 | Ручка управления | N000-030-565 | - |
|
| 3.003 | Основание ручки сцепления | N000-030-567 | - |
|
| 3.004 | Зажим | N000-030-568 | - |
|
| 3.005 | Основание ручки сцепления | N000-030-569 | - |
|
| 3.006 | Ручка безопасности | N000-030-570 | - |
|
| 3.007 | Пружина кручения | N000-030-571 | 59 |
|
| 3.008 | Штифт D6х20 | N000-030-572 | 57 |
|
| 3.009 | Трос сцепления | N000-030-573 | 2 405 |
|
| 3.010 | Болт M5x20 | N000-025-310 | - |
|
| 3.011 | Шайба D5 | N000-013-825 | - |
|
| 3.012 | Втулка пластиковая | N000-030-574 | 59 |
|
| 3.013 | Зажим | N000-030-575 | - |
|
| 3.014 | Пластина | N000-030-576 | - |
|
| 3.015 | Болт M6x35 | N000-006-069 | - |
|
| 3.016 | Шайба D6 | N000-024-981 | - |
|
| 3.018 | Винт ST4х25-F | N000-030-577 | - |
|
| 3.019 | Пружина выключателя D9xh16 | N000-030-578 | 59 |
|
| 3.020 | Кнопка выключателя | N000-030-579 | 53 |
|
| 3.021 | Крышка выключателя | N000-030-580 | - |
|
| 3.022 | Крышка выключателя | N000-030-581 | - |
|
| 3.023 | Блок разъемов (со вставкой) | N000-030-582 | - |
|
| 3.024 | Блок выключателя | N000-030-583 | - |
|
| 3.025 | Ручка выключателя | N000-030-584 | - |
|
| 3.026 | Выключатель без фиксации Jiaben KND2-12/2 AC250V 12(10)A 5E4 | V000-003-423 | 281 |
|
| 3.027 | Винт ST4х16-C | N000-030-585 | - |
|
| 3.030 | Винт ST4х8-F | N000-030-586 | - |
|
| 3.031 | Фиксатор кабеля | N000-030-587 | - |
|

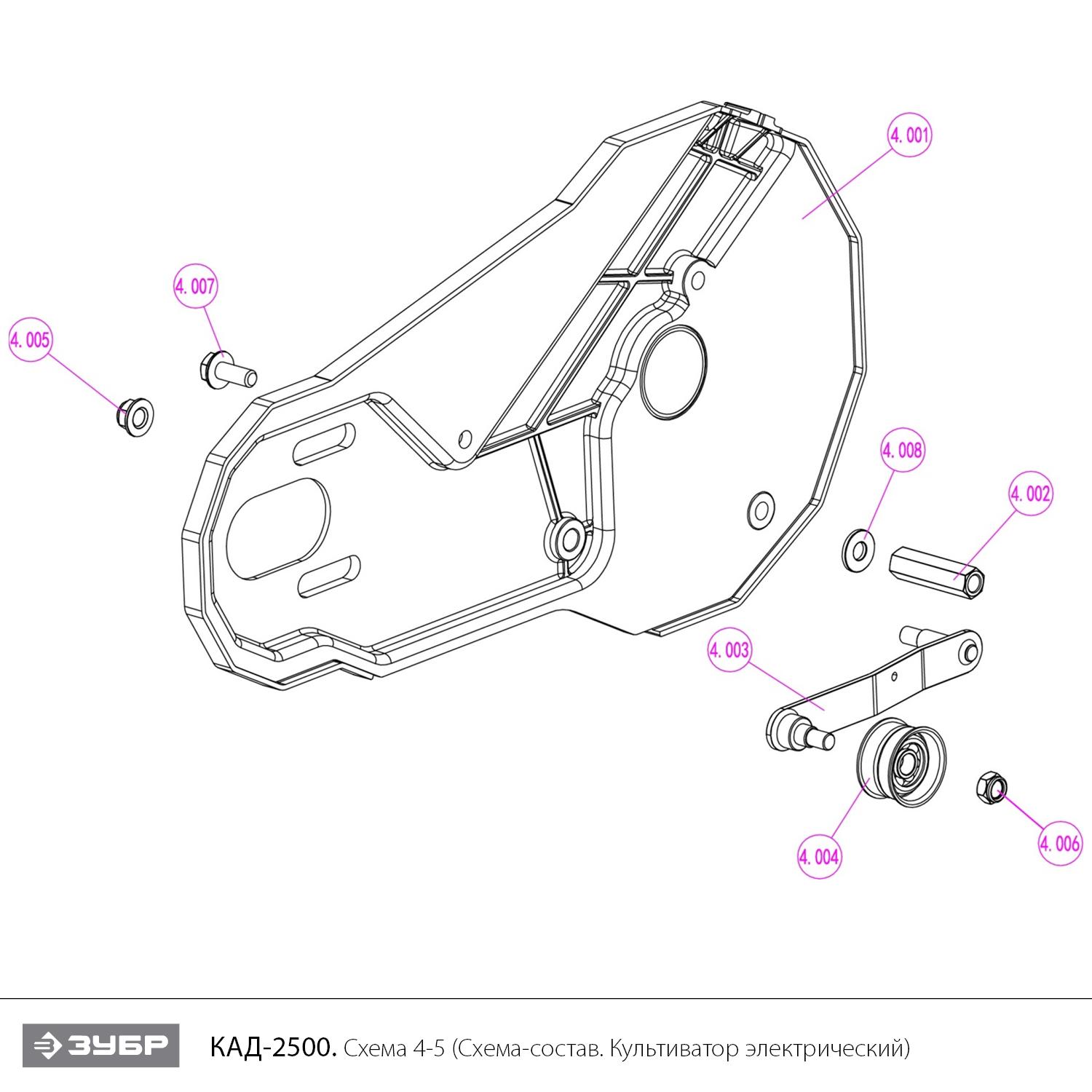

| 4 | Кожух ремня в сборе | N000-030-588 | - |
|
| 4.001 | Кожух ремня | N000-030-589 | - |
|
| 4.003 | Пластина колеса натяжная | N000-030-591 | - |
|
| 4.004 | Ролик натяжной | N000-030-592 | 501 |
|
| 5 | Фреза в сборе левая | N000-030-594 | 3 752 |
|
| 5.001 | Болт M8х16 | N000-008-481 | - |
|
| 5.003 | Нож (левый) | N000-030-595 | 236 |
|
| 5.004 | Нож (правый) | N000-030-596 | 184 |
|
| 5.005 | Ось фрезы | N000-030-597 | 1 065 |
|
| 5.006 | Колесо фрезы пластиковое D200мм | N000-030-598 | 632 |
|
| 5.007 | Палец стопорный D8х44 | N000-030-599 | 462 |
|
| 6 | Фреза в сборе правая | N000-030-601 | 3 752 |
|

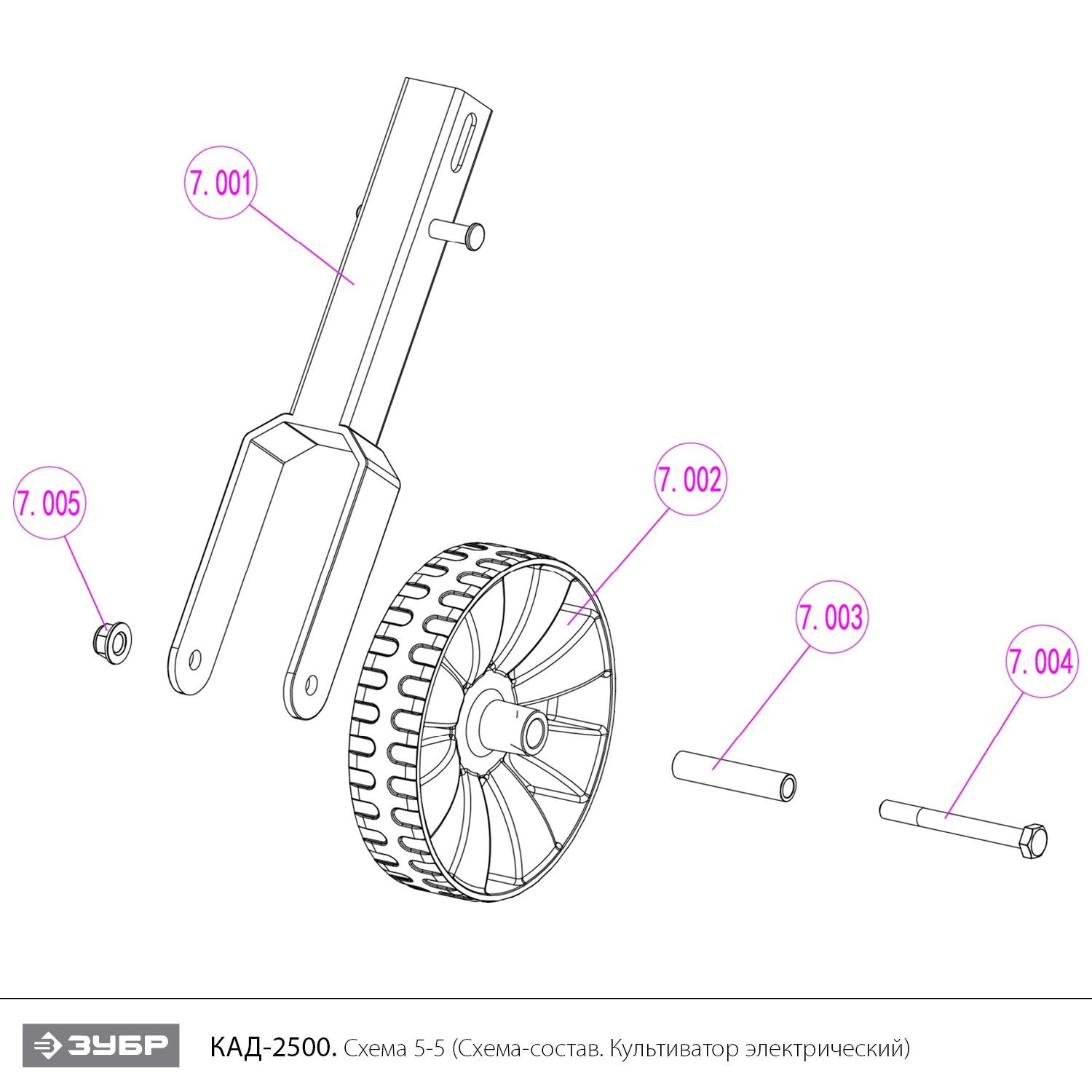

| 7 | Колесо транспортировочное в сборе D152мм | N000-030-603 | 1 066 |
|
| 7.001 | Опора колеса | N000-030-604 | - |
|
| 7.002 | Колесо пластиковое D150хd12.5х36 | N000-030-605 | 226 |
|
| 7.003 | Втулка D11.8хd8.2х56 | N000-030-606 | 100 |
|
| 7.004 | Болт M8х75 | N000-030-607 | - |
|
| 8 | Рама основная (левая) | N000-030-608 | - |
|
| 9 | Рама основная (правая) | N000-030-609 | - |
|
| 10 | Крыло защитное (левое) | N000-030-610 | - |
|
| 11 | Крыло защитное (правое) | N000-030-602 | - |
|
| 12 | Кронштейн крыла | N000-030-611 | - |
|
| 13 | Кожух ремня | N000-030-612 | - |
|
| 14 | Шкив ведущий | N000-030-614 | 669 |
|
| 15 | Шкив ведомый | N000-030-615 | 903 |
|
| 16 | Втулка опорная D11.8хd8.2х13.5 | N000-030-616 | 57 |
|
| 17 | Ограничитель ремня | N000-030-617 | 94 |
|
| 18 | Втулка | N000-030-618 | 100 |
|
| 19 | Кронштейн руля (левый) | N000-030-619 | - |
|
| 20 | Кронштейн руля (правый) | N000-030-620 | - |
|
| 21 | Пружина | N000-030-621 | - |
|
| 22 | Подушка двигателя | N000-030-622 | 104 |
|
| 23 | Пластина удерживающая | N000-030-623 | - |
|
| 24 | Болт M8х18 | N000-020-154 | - |
|
| 25 | Опора руля | N000-030-613 | - |
|
| 26 | Ремень клиновой зубчатый VZ950 | N000-030-624 | 1 102 |
|
| 26 | Ремень клиновой зубчатый 10X950 | N000-040-892 | 727 |
|
| 27 | Шайба D20хd8.5х2 | N000-030-625 | - |
|
| 28 | Болт M8х20 | N000-025-217 | - |
|
| 29 | Гайка M8 (автогровер) | N000-018-426 | - |
|
| 30 | Болт M6x25 | N000-022-348 | - |
|
| 31 | Болт M8x50 | N000-020-587 | - |
|
| 32 | Болт M8х35 | N000-008-486 | - |
|
| 33 | Шайба D8 | N000-027-532 | - |
|
| 34 | Шплинт | N000-030-600 | 1 369 |
|
| 35 | Палец стопорный D8х41 | N000-030-626 | 73 |
|
| 36 | Болт M6X30 | N000-013-706 | - |
|
| 37 | Гайка M6 (автогровер) | UM05-001-004 | 101 |
|
| 38 | Шпонка 5х25 | N000-030-627 | 57 |
|
| 39 | Шайба D6 пружинная | N000-022-023 | - |
|
| 40 | Шайба D24хd6.3х2 | N000-030-628 | - |
|
| 41 | Шайба D8 пружинная | N000-010-289 | - |
|
| 42 | Гайка M8 | N000-025-430 | - |
|
| 43 | Гайка M8 контрящая | N000-008-529 | - |
|
| 44 | Болт M8х25 | N000-020-558 | - |
|
| 45 | Крышка прозрачная | N000-030-629 | - |
|
| 46 | Винт ST4х8-F | N000-030-630 | - |
|
| 47 | Опора сошника | N000-030-631 | - |
|
| 48 | Сошник | N000-030-632 | - |
|
| 49 | Палец стопорный D8х52 | N000-030-633 | 73 |
|
| 50 | Втулка шестигранная | N000-030-590 | 737 |
|
| 51 | Втулка | N000-030-634 | 100 |
|
| 52 | Болт M8x45 | N000-018-039 | - |
|
| 53 | Болт M8х70 | N000-010-332 | - |
|
| 54 | Фиксатор положения | N000-030-635 | - |
|
| 55 | Шайба D24хd8.5х2 | N000-030-593 | - |
|
| 56 | Шайба резиновая | N000-030-636 | - |
|
| 57 | Болт M8x55 | N000-009-957 | - |
|
| 58 | Рычаг сцепления с тросом в сборе | N000-030-566 | 1 558 |
|
| 59 | Выключатель в сборе с корпусом | V000-003-422 | 1 148 |
|
