ЗУБР 1800 Вт, электрический культиватор (ККД-1800)

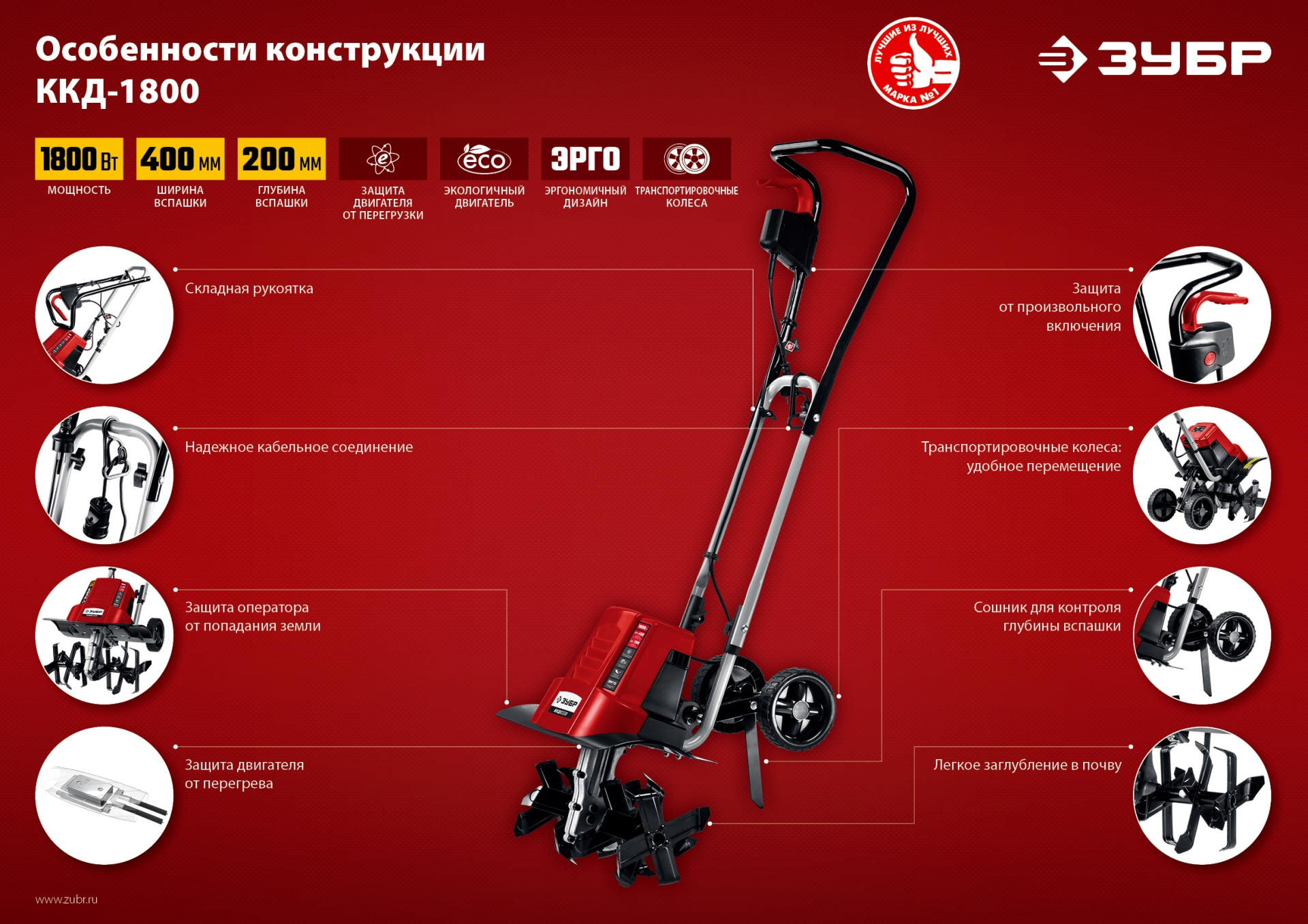

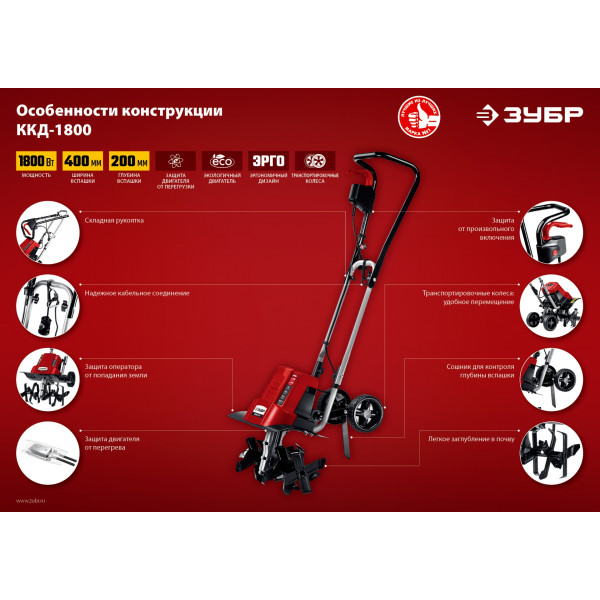

Манёвренный культиватор с синхронным двигателем мощностью 1800 Вт используется для рыхления и культивации почвы на небольшом участках, парниках и теплицах. Оснащен металлическими фрезами с шириной захвата 40 см и обрабатывает почву на глубину до 20 см.
Преимущества
- Cошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки и простоту эксплуатации
- На корпусе предусмотрен щиток, который защищает оператора от попадания земли
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед.
Использование
Для обработки почвы.
| Гарантия | 60 |
| Тип двигателя | электрический, синхронный |
| Габариты, см | 41x44x133 |
| Масса изделия, кг | 11.6 |
| Масса в упаковке, кг | 13.5 |
| Мощность, Вт | 1800 |
| Ширина вспашки, мм | 400 |
| Глубина вспашки, мм | 200 |
| Число скоростей | 1 вперед |
| Тип редуктора | червячный |
| Cошник | есть |
| Диски защиты растений | нет |
| Колеса для перемещения | есть |
| Тип смазки редуктора | NLGI 0 (75 г) |
| Тип упаковки | коробка картонная |
| Длина провода, м | 0.2 |
ЗУБР 1800 Вт, электрический культиватор (ККД-1800) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка двигателя | N000-030-672 | - |
|
| 2 | Винт ST4.2х45 | N000-030-673 | - |
|
| 3 | Двигатель в сборе КД | V000-001-702 | 5 278 |
|
| 3.1 | Щетка графитовая (пара) 7x11x16 | N000-030-638 | 292 |
|
| 3.2 | Ротор КДС | N000-030-674 | 3 046 |
|
| 3.3 | Статор КД | N000-030-675 | - |
|
| 4 | Винт M5x35 | N000-013-824 | 101 |
|
| 5 | База двигателя | N000-030-676 | - |
|
| 6 | Вал гибкий квадрат 16.5х16.5мм | N000-030-677 | 88 |
|
| 7 | Муфта под квадрат | N000-030-678 | 74 |
|
| 8 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 265 |
|
| 9 | Сальник D28хd15х4.5 | N000-030-679 | 37 |
|
| 10 | Шестерня червячная (L89.9 D23) | N000-030-680 | 470 |
|
| 12 | Гайка M5 | N000-013-836 | - |
|
| 13 | Болт M8X35 | N000-018-461 | - |
|
| 14 | Фреза в сборе правая | N000-030-681 | 1 536 |
|
| 15 | Гайка M8 | N000-025-430 | - |
|
| 16 | Кольцо стопорное | N000-030-647 | 25 |
|
| 17 | Корпус редуктора левая часть | N000-030-682 | 303 |
|
| 18 | Сальник D27хd19х4.5 | N000-030-649 | 37 |
|
| 19 | Втулка | N000-030-650 | 83 |
|
| 20 | Шайба D34хd19.3х1.8 | N000-030-654 | - |
|
| 21 | Ось редуктора | N000-030-683 | - |
|
| 22 | Шестерня червячная | N000-030-684 | 1 266 |
|
| 23 | Корпус редуктора правая часть | N000-030-685 | 303 |
|
| 24 | Кольцо уплотнительное D7.5хd1.8 | N000-030-656 | 20 |
|
| 25 | Винт M10х6 | N000-030-657 | - |
|
| 26 | Винт M6x16 | N000-027-509 | - |
|
| 27 | Фреза в сборе левая | N000-030-686 | 1 536 |
|
| 28 | Крышка колеса | N000-030-687 | - |
|
| 29 | Винт M5X12 | N000-014-143 | 101 |
|
| 30 | Шайба D5 | N000-013-825 | - |
|
| 31 | Колесо пластиковое D144хd12х35 заднее | N000-030-688 | 335 |
|
| 32 | Винт M4x10 | N000-018-572 | 101 |
|
| 33 | Кнопка регулировки | N000-030-689 | - |
|
| 34 | Пружина регулировочная | N000-030-690 | - |
|
| 35 | Шайба D15хd8х1.6 | N000-030-691 | 101 |
|
| 36 | Кронштейн | N000-030-692 | - |
|
| 37 | Кронштейн нижняя часть | N000-030-693 | 3 839 |
|
| 38 | Гайка M6 (автогровер) | UM05-001-004 | 101 |
|
| 39 | Кольцо стопорное D10 | N000-019-884 | - |
|
| 40 | Болт регулировочный | N000-030-694 | - |
|
| 41 | Винт M6x16 | N000-018-470 | - |
|
| 42 | Рама колесная | N000-030-695 | - |
|
| 43 | Сошник | N000-030-696 | - |
|
| 44 | Палец стопорный D8х43 | N000-030-697 | 77 |
|
| 45 | Шплинт | N000-030-698 | 25 |
|
| 46 | Гайка-барашек | N000-030-663 | - |
|
| 47 | Болт M6x45 | N000-005-606 | - |
|
| 48 | Фиксатор рукоятки левый | N000-030-699 | - |
|
| 49 | Фиксатор рукоятки правый | N000-030-700 | - |
|
| 50 | Рукоятка нижняя часть | N000-030-701 | - |
|
| 51 | Винт M6x30 | N000-022-366 | - |
|
| 52 | Корпус нижняя часть | N000-030-702 | 3 031 |
|
| 53 | Прокладка | N000-030-703 | 26 |
|
| 54 | Винт ST3.9x19 | N000-018-292 | - |
|
| 55 | Корпус задняя часть | N000-030-704 | 455 |
|
| 56 | Фиксатор кабеля | N000-030-668 | - |
|
| 57 | Корпус передняя часть | N000-030-705 | 404 |
|
| 58 | Рукоятка средняя часть | N000-030-661 | 1 010 |
|
| 59 | Фиксатор кабеля | N000-030-706 | - |
|
| 60 | Зажим | N000-030-662 | - |
|
| 61 | Рукоятка верхняя часть | N000-030-707 | 718 |
|
| 62 | Выключатель в сборе с корпусом | V000-003-424 | 1 243 |
|
| 62.1 | Выключатель Jiaben FA1-6-10/2 10(10)A 250V | V000-003-425 | 329 |
|
