ЗУБР 7 л.с., мотоблок с понижающей передачей (МТБ-400)
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России. Обратите внимание, что c 07.2021 сошник поставляется без транспортировочных колес
Преимущества
- Кронштейн для крепления навесного оборудования (диаметр 30 мм) и шкив отбора мощности позволяют использовать широкую гамму навесного оборудования: снегоуборщик, щетку, роторную косилку
- 3 скорости вперед (понижающая, основная и повышающая) и 1 назад позволяют комфортно работать на любых типах почвы
- Чугунный шестеренчато-цепной редуктор с закаленной шестигранной осью 23 мм
- Cамозатачивающиеся закаленные фрезы из конструкционной стали
- Универсальная сцепка позволяет использовать различное навесное оборудование
- Рукоять мотоблока с возможностью регулировки по вертикали делает управление более комфортным
- Клиновидный зубчатый ремень в приводе культиватора обладает повышенной износостойкостью по сравнению с обычными ремнями
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
- Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
- Большие пневматические колеса обеспечивают отличную проходимость
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |
| Габариты, см | 80x60x70 |
| Масса изделия, кг | 81 |
| Масса в упаковке, кг | 85 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Колеса | есть |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 850 |
| Глубина вспашки, мм | 350 |
| Число скоростей | 3 вперед/1 назад |
| Число оборотов вала, об/мин | 37 / 1-ая, 82 / 2-ая, 113 / 3-ая, 51 / задняя |
| Сцепление | ременное |
| Тип редуктора | шестеренчато-цепной |
| Cошник | есть |
| Диски защиты растений | нет |
| Норма расхода топлива, л/маш.-час | 1.9 |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |
| Тип колес в комплекте | 19х7-8D |
| Размер колес в комплекте, см | 40х10 |

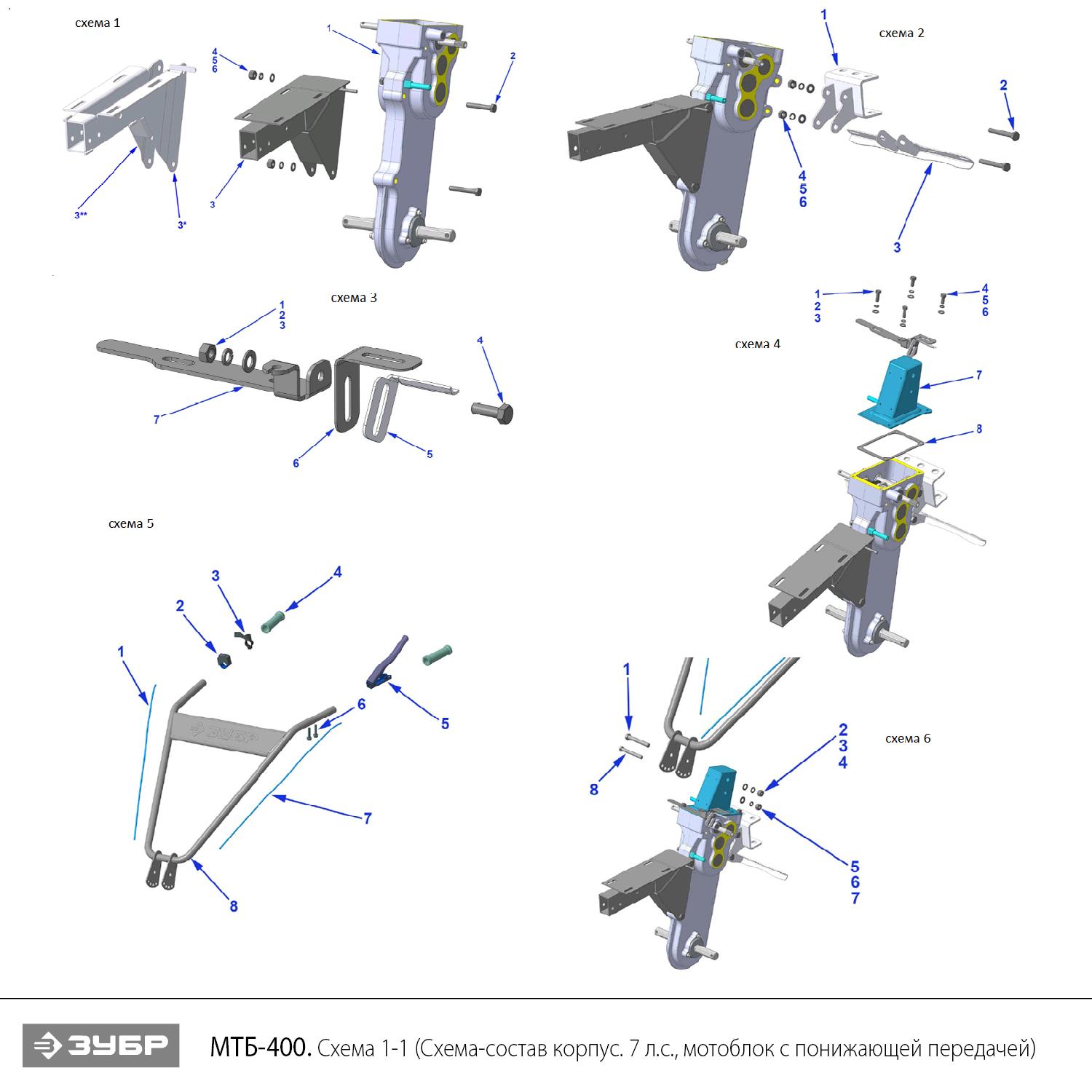

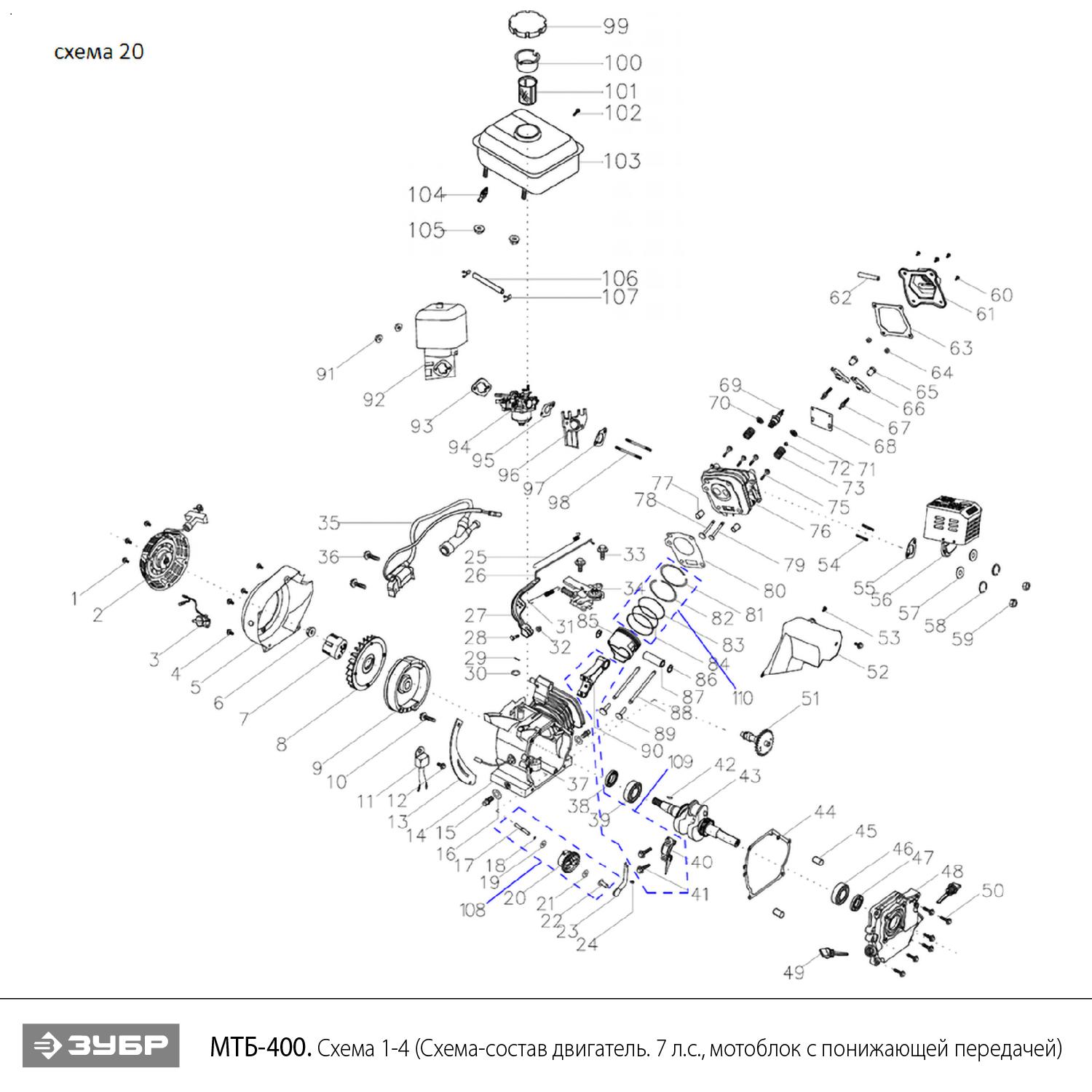

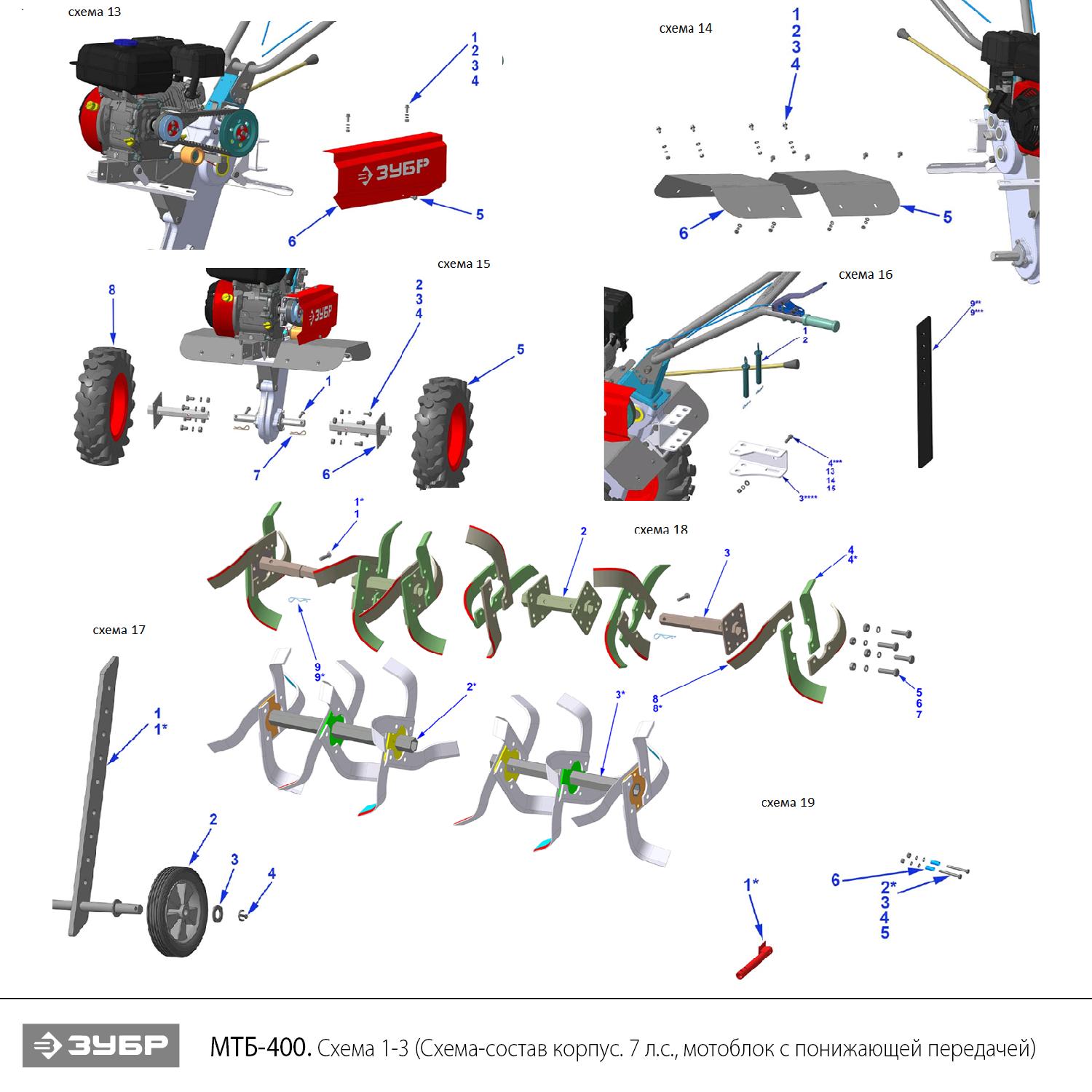

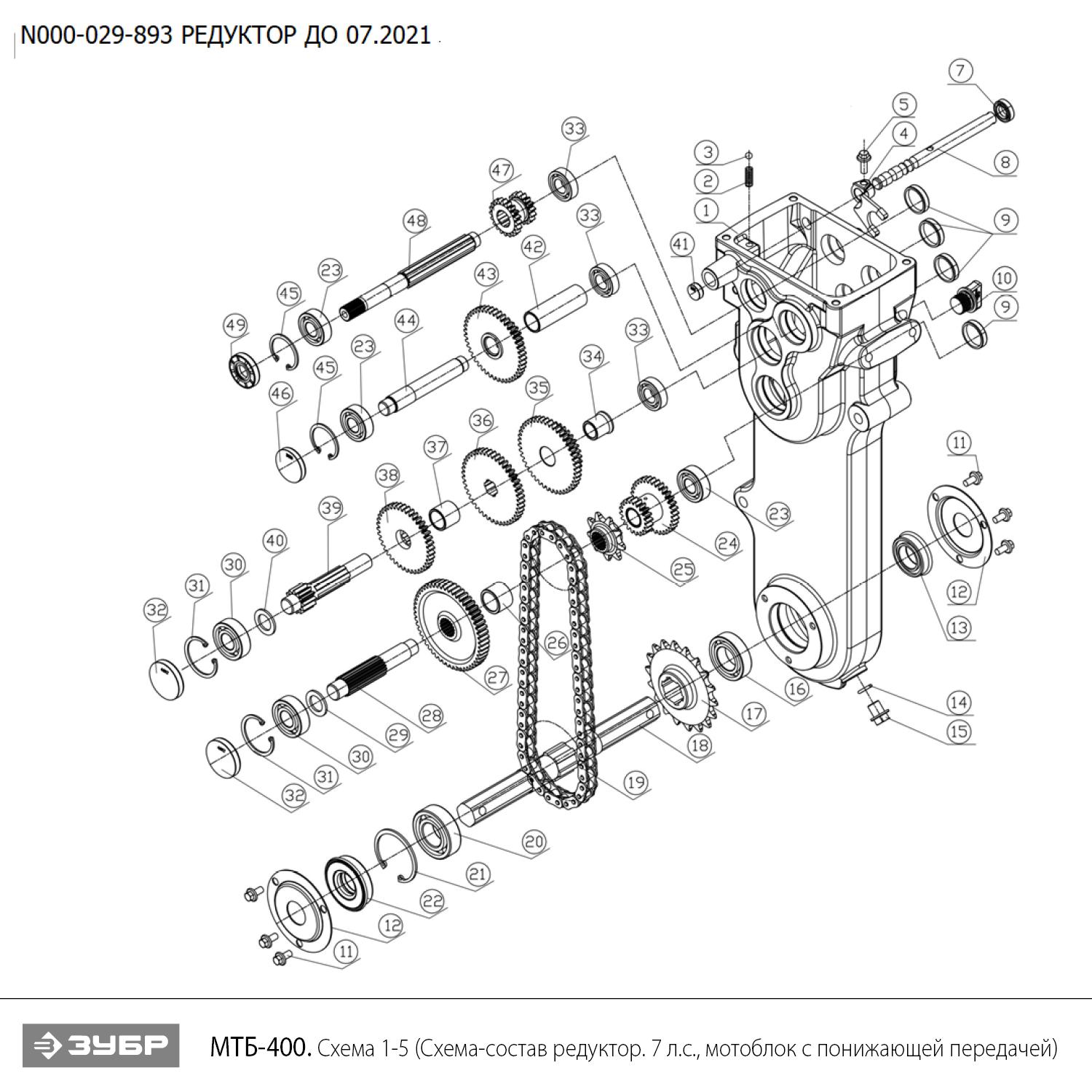

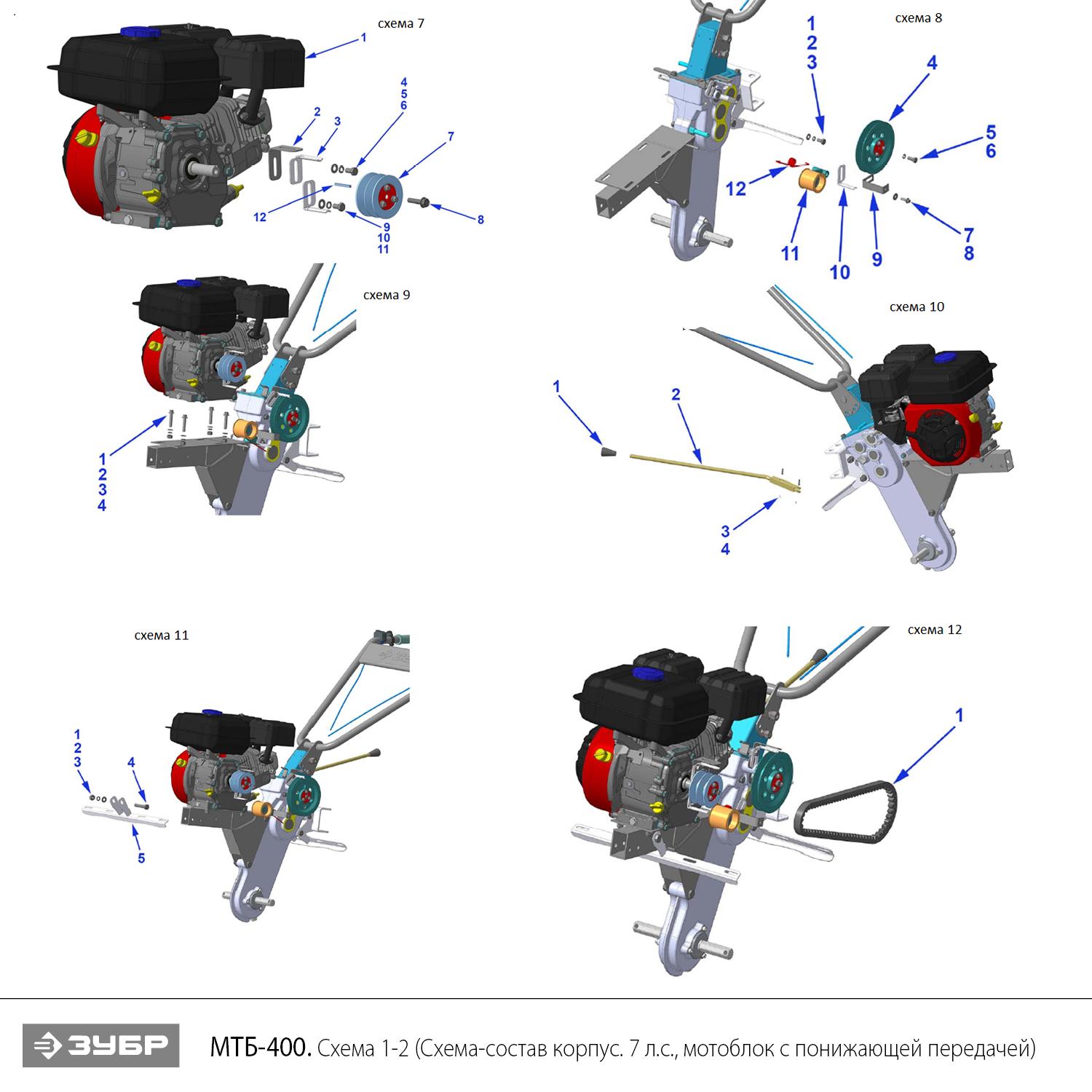

ЗУБР 7 л.с., мотоблок с понижающей передачей (МТБ-400) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.001 | Редуктор в сборе V1 | N000-029-893 | - |
|
| 1.001 | Редуктор в сборе V2 | N000-029-893-2 | - |
|
| 1.003 | Рама левая | N000-039-345 | - |
|
| 1.003 | Рама правая | N000-039-346 | - |
|
| 1.067 | Вал для натяжного ролика | N000-029-831 | - |
|
| 1.112 | Двигатель бензиновый в сборе ЗУБР 220 | N000-029-844 | - |
|
| 2.001 | Кронштейн задний | N000-039-330 | - |
|
| 2.003 | Кронштейн крыльев задний | N000-029-827 | - |
|
| 3.007 | Кронштейн под тросс сцепления | N000-039-344 | - |
|
| 4.007 | Опора крепления руля | N000-035-170 | - |
|
| 4.008 | Прокладка редуктора | N000-035-234 | - |
|
| 5.001 | Трос дроссельной заслонки | N000-029-821 | - |
|
| 5.002 | Выключатель зажигания 23kV/0.001A | V000-003-412 | - |
|
| 5.003 | Рычаг газа | N000-029-665 | - |
|
| 5.004 | Ручка резиновая | N000-029-662 | - |
|
| 5.005 | Рычаг привода сцепления | N000-029-819 | - |
|
| 5.007 | Трос привода сцепления | N000-029-822 | - |
|
| 5.008 | Ручка управления | N000-029-820 | - |
|
| 7.001 | Двигатель 7 л.с. V1 | N000-032-275 | - |
|
| 7.002 | Кронштейн верхний универсальный | N000-032-277 | - |
|
| 7.003 | Кронштейн ограничения ремня универсальный | N000-032-264 | - |
|
| 7.007 | Шкив ведущий | N000-029-843 | - |
|
| 7.007 | Шкив ведущий | N000-029-843-2 | - |
|
| 7.012 | Шпонка вала двигателя | N000-032-276 | - |
|
| 8.004 | Шкив ведомый одноручейковый | N000-029-830 | - |
|
| 8.009 | Кронштейн кожуха (П-образный) | N000-039-339 | - |
|
| 8.011 | Ролик натяжной с возвратной пружиной | N000-029-829 | - |
|
| 8.012 | Пружина возвратная | N000-032-263 | - |
|
| 10.001 | Ручка рычага переключения передач | N000-029-848 | - |
|
| 10.002 | Рычаг переключения передач | N000-029-823 | - |
|
| 10.003 | Палец 5х25 мм | N000-032-262 | - |
|
| 11.005 | Кронштейн крыльев передний | N000-032-268 | - |
|
| 12.001 | Ремень зубчатый 17х937Lp/914Li | N000-029-842 | - |
|
| 13.006 | Кожух ремня | N000-029-826 | - |
|
| 14.005 | Крыло левое | N000-032-265 | - |
|
| 14.006 | Крыло правое | N000-032-270 | - |
|
| 15.001 | Штифт с головкой и шплинтом 8х40 | N000-029-850 | - |
|
| 15.005 | Колесо пневматическое левое 4.00-8 | N000-032-376 | - |
|
| 15.006 | Ось колесная 23 мм (двухсторонняя) | N000-032-267 | - |
|
| 15.008 | Колесо пневматическое правое 4.00-8 | N000-032-380 | - |
|
| 16.001 | Штифт сцепки 16x120 в сборе с шплинтом | N000-029-694 | - |
|
| 16.003 | Кронштейн сцепки | N000-032-261 | - |
|
| 16.003 | Кронштейн сцепки | N000-039-338 | - |
|
| 17.001 | Сошник V2 толщина 10 мм | N000-029-744-2 | - |
|
| 17.001 | Сошник в сборе | N000-039-349 | - |
|
| 17.002 | Колесо транспортировочное V.3 | N000-029-683-3 | - |
|
| 18.002 | Ось фрезы (2 группы) | N000-029-837 | - |
|
| 18.002 | Ось (3 фрезы) 23 мм левая | N000-039-342 | - |
|
| 18.003 | Ось фрезы (1 группа) | N000-029-834 | - |
|
| 18.003 | Ось (3 фрезы) 23 мм правая | N000-039-343 | - |
|
| 18.004 | Нож фрезы левый V1 | N000-029-835 | - |
|
| 18.008 | Нож фрезы правый V1 | N000-029-836 | - |
|
| 19.001 | Кронштейн передней навески 2 отверстия | N000-029-841-2 | - |
|
| 19.001 | Кронштейн передний V1 | N000-029-841 | - |
|
| 20.002 | Стартер в сборе | N000-029-851 | - |
|
| 20.005 | Кожух маховика | N000-032-288 | - |
|
| 20.007 | Стакан маховика | N000-032-289 | - |
|
| 20.008 | Крыльчатка маховика | N000-032-290 | - |
|
| 20.009 | Маховик | N000-032-291 | - |
|
| 20.011 | Реле датчика масла | N000-029-852 | - |
|
| 20.014 | Картер | N000-029-853 | - |
|
| 20.015 | Болт для слива масла M10х12 | N000-029-699 | - |
|
| 20.023 | Вал регулятора оборотов | N000-032-293 | - |
|
| 20.025 | Пружина тяги | N000-032-294 | - |
|
| 20.026 | Тяга рычага регулятора | N000-032-295 | - |
|
| 20.027 | Рычаг регулировки оборотов | N000-032-296 | - |
|
| 20.031 | Пружина рычага регулятора | N000-032-297 | - |
|
| 20.034 | Основание рычага регулировки оборотов | N000-032-298 | - |
|
| 20.035 | Магнето | N000-029-855 | - |
|
| 20.037 | Датчик уровня масла поплавковый | N000-029-856 | - |
|
| 20.038 | Сальник D41.25хd25х6 | N000-029-779 | - |
|
| 20.039 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | - |
|
| 20.040 | Крышка шатуна | N000-032-299 | - |
|
| 20.042 | Шпонка сегментная L18xS4xH5 | N000-029-858 | - |
|
| 20.043 | Коленвал | N000-029-859 | - |
|
| 20.044 | Прокладка крышки картера | N000-029-860 | - |
|
| 20.048 | Крышка картера | N000-029-861 | - |
|
| 20.049 | Крышка-щуп маслозаливной горловины | N000-029-862 | - |
|
| 20.051 | Распредвал | N000-032-300 | - |
|
| 20.052 | Экран теплозащитный | N000-032-301 | - |
|
| 20.055 | Прокладка глушителя | N000-029-863 | - |
|
| 20.056 | Глушитель | N000-029-864 | - |
|
| 20.061 | Крышка клапанная | N000-032-302 | - |
|
| 20.062 | Шланг сапуна | N000-032-303 | - |
|
| 20.063 | Прокладка крышки клапанов | N000-029-865 | - |
|
| 20.064 | Контргайка | N000-029-866 | - |
|
| 20.065 | Гайка регулировочная M6 | N000-029-867 | - |
|
| 20.066 | Коромысло клапана | N000-029-868 | - |
|
| 20.067 | Шпилька коромысла | N000-029-869 | - |
|
| 20.068 | Направляющая штанг | N000-029-870 | - |
|
| 20.069 | Свеча зажигания F7TC | N000-001-726-2 | - |
|
| 20.070 | Тарелка впускного клапана | N000-029-871 | - |
|
| 20.071 | Тарелка выпускного клапана | N000-029-872 | - |
|
| 20.072 | Подпятник | N000-029-873 | - |
|
| 20.073 | Пружина клапана | N000-029-874 | - |
|
| 20.075 | Болт M8х55 | N000-032-304 | - |
|
| 20.076 | Головка блока цилиндров | N000-032-305 | - |
|
| 20.077 | Штифт головки | N000-032-306 | - |
|
| 20.078 | Клапан впускной | N000-029-875 | - |
|
| 20.079 | Клапан выпускной | N000-029-876 | - |
|
| 20.080 | Прокладка головки цилиндра | N000-029-877 | - |
|
| 20.085 | Поршень D70 | N000-029-879 | - |
|
| 20.086 | Кольцо стопорное поршневого пальца | N000-029-880 | - |
|
| 20.087 | Палец поршневой | N000-029-881 | - |
|
| 20.088 | Штанга | N000-032-307 | - |
|
| 20.089 | Тарелка толкателя | N000-032-308 | - |
|
| 20.090 | Шатун | N000-035-141 | - |
|
| 20.092 | Фильтр воздушный в сборе | N000-029-883 | - |
|
| 20.093 | Прокладка под корпус воздушного фильтра | N000-029-884 | - |
|
| 20.094 | Карбюратор | N000-029-885 | - |
|
| 20.095 | Прокладка под карбюратор | N000-029-886 | - |
|
| 20.096 | Теплоизолятор | N000-029-887 | - |
|
| 20.097 | Прокладка под теплоизолятор | N000-029-888 | - |
|
| 20.098 | Шпилька крепления карбюратора | N000-032-309 | - |
|
| 20.099 | Крышка топливного бака | N000-029-889 | - |
|
| 20.101 | Фильтр сетчатый топливного бака | N000-029-896 | - |
|
| 20.103 | Бак топливный 3.6л | N000-029-809 | - |
|
| 20.104 | Штуцер бака | N000-032-310 | - |
|
| 20.106 | Шланг топливный L200 D8/d4 | N000-029-892 | - |
|
| 20.107 | Хомут шланга | N000-032-311 | - |
|
| 20.108 | Регулятор центробежный в сборе | N000-029-854 | - |
|
| 20.109 | Шатун в сборе | N000-029-857 | - |
|
| 20.110 | Кольца поршневые (набор) D70 | N000-029-878 | - |
|
| 21.001 | Корпус редуктора | N000-035-142 | - |
|
| 21.002 | Пружина d1,2хd6,2х20 | N000-035-143 | - |
|
| 21.003 | Шарик стальной d 6,3 | N000-032-319 | - |
|
| 21.004 | Вилка переключения скоростей | N000-035-144 | - |
|
| 21.007 | Сальник D22xd12xh6 | N000-032-340 | - |
|
| 21.008 | Вал переключения скоростей | N000-035-145 | - |
|
| 21.009 | Торцевое уплотнение D28хd24хh6 | N000-032-316 | - |
|
| 21.010 | Пробка маслозаливного отверстия | N000-032-318 | - |
|
| 21.011 | Болт M6х1х12 | N000-032-331 | - |
|
| 21.012 | Крышка | N000-035-146 | - |
|
| 21.016 | Подшипник 6005 | N000-032-353 | - |
|
| 21.017 | Звездочка | N000-035-147 | - |
|
| 21.018 | Вал шестигранный | N000-035-148 | - |
|
| 21.019 | Цепь (ширина шага=15.875/ D ролика=10.16) | N000-035-149 | - |
|
| 21.020 | Подшипник 6205 | N000-032-358 | - |
|
| 21.021 | Кольцо стопорное d52xh2 | N000-032-359 | - |
|
| 21.023 | Подшипник 6202 | N000-032-328 | - |
|
| 21.024 | Шестерня | N000-035-150 | - |
|
| 21.025 | Звездочка | N000-035-151 | - |
|
| 21.027 | Шестерня | N000-035-152 | - |
|
| 21.028 | Вал с шестерней | N000-035-153 | - |
|
| 21.030 | Подшипник 6203 | N000-032-335 | - |
|
| 21.031 | Кольцо стопорное d40xh1,5 | N000-032-334 | - |
|
| 21.032 | Пробка d40х7 | N000-035-154 | - |
|
| 21.033 | Подшипник 6002 | N000-032-322 | - |
|
| 21.034 | Втулка d22xd20xd15x20,8x22 | N000-035-155 | - |
|
| 21.035 | Шестерня | N000-035-156 | - |
|
| 21.036 | Шестерня | N000-035-157 | - |
|
| 21.037 | Втулка d18,3xd23x20,2 | N000-035-158 | - |
|
| 21.038 | Шестерня | N000-035-159 | - |
|
| 21.039 | Вал с шестерней | N000-035-160 | - |
|
| 21.041 | Пробка d16х6 | N000-035-162 | - |
|
| 21.042 | Втулка d18,3xd23x65,3 | N000-035-163 | - |
|
| 21.043 | Шестерня | N000-035-164 | - |
|
| 21.044 | Вал | N000-035-165 | - |
|
| 21.045 | Кольцо d35x1,5 | N000-035-166 | - |
|
| 21.046 | Пробка d35х6 | N000-035-167 | - |
|
| 21.047 | Шестерня | N000-035-168 | - |
|
| 21.048 | Вал основной | N000-035-169 | - |
|
| 21.049 | Сальник D35хd15х7 | N000-032-402 | - |
|
| 18.С | Фреза дополнительная (в сборе) | N000-029-845 | - |
|
| 20.092-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | - |
|
