ЗУБР 7 л.с., усиленный мотоблок с понижающей передачей (МТУ-450)
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России. Обратите внимание, что c 07.2021 сошник поставляется без транспортировочных колес
Преимущества
- Кронштейн для крепления навесного оборудования (диаметр 30 мм) и шкив отбора мощности позволяют использовать широкую гамму навесного оборудования: снегоуборщик, щетку, роторную косилку
- 6 скорости вперед (понижающая, основная и повышающая) и 2 назад позволяют комфортно работать на любых типах почвы
- Чугунный шестеренчато-цепной редуктор с закаленной шестигранной осью 23 мм
- Cамозатачивающиеся закаленные фрезы из конструкционной стали
- Универсальная сцепка позволяет использовать различное навесное оборудование
- Рукоять мотоблока с возможностью регулировки по вертикали делает управление более комфортным
- Клиновидный зубчатый ремень в приводе культиватора обладает повышенной износостойкостью по сравнению с обычными ремнями
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
- Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
- Большие пневматические колеса ВЕЗДЕХОД обеспечивают отличную проходимость
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |
| Габариты, см | 80x60x70 |
| Масса изделия, кг | 93 |
| Масса в упаковке, кг | 97 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Колеса | есть |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 600-850 |
| Глубина вспашки, мм | 350 |
| Число скоростей | 6 вперед/2 назад |
| Сцепление | ременное |
| Тип редуктора | шестеренчато-цепной |
| Cошник | есть |
| Диски защиты растений | нет |
| Норма расхода топлива, л/маш.-час | 1.9 |
| Число оборотов вала (повышенные), об/мин | 37 / 1-ая, 82 / 2-ая, 113 / 3-ая, 51 / задняя |
| Число оборотов вала (пониженные), об/мин | 27 / 1-ая, 60 / 2-ая, 83 / 3-ая, 38 / задняя |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |
| Тип колес в комплекте | 19х7-8D |
| Размер колес в комплекте, см | 48х18 |

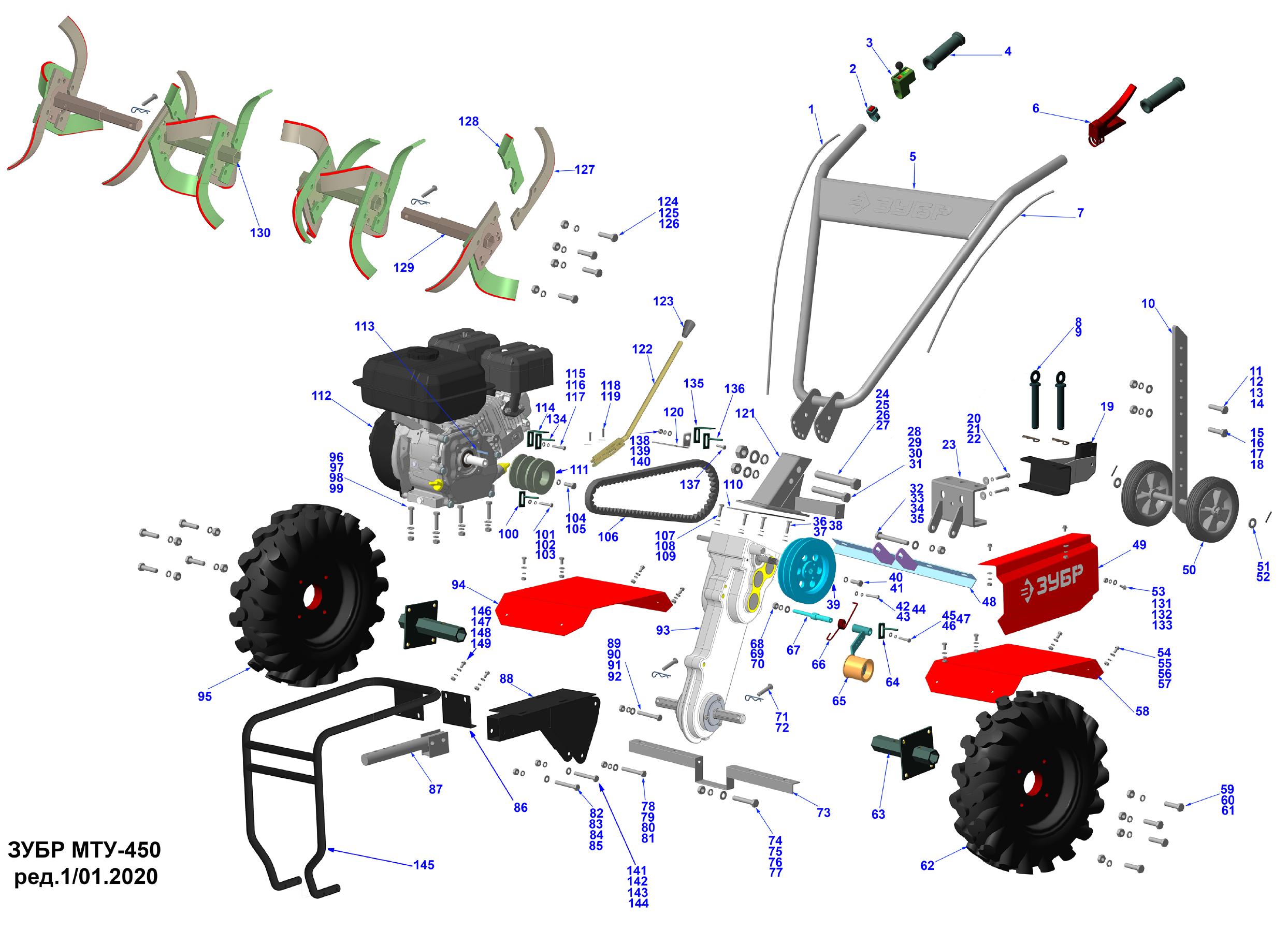

ЗУБР 7 л.с., усиленный мотоблок с понижающей передачей (МТУ-450) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Трос дроссельной заслонки | N000-029-821 | - |
|
| 1.03 | Рычаг газа | N000-029-665 | - |
|
| 1.04 | Ручка резиновая | N000-029-662 | - |
|
| 1.05 | Ручка управления | N000-029-820 | - |
|
| 1.06 | Рычаг привода сцепления | N000-029-819 | - |
|
| 1.07 | Трос привода сцепления | N000-029-822 | - |
|
| 1.08 | Штифт сцепки 16x120 в сборе с шплинтом | N000-029-694 | - |
|
| 1.10 | Сошник V2 толщина 10 мм | N000-029-744-2 | - |
|
| 1.106 | Ремень зубчатый 17х937Lp/914Li | N000-029-842 | - |
|
| 1.110 | Прокладка редуктора | N000-035-234 | - |
|
| 1.111 | Шкив ведущий | N000-029-843 | - |
|
| 1.112 | Двигатель 7 л.с. V1 | N000-032-275 | - |
|
| 1.113 | Шпонка вала двигателя | N000-032-276 | - |
|
| 1.114 | Кронштейн верхний универсальный | N000-032-277 | - |
|
| 1.118 | Палец 5х25 мм | N000-032-262 | - |
|
| 1.120 | Кронштейн под трос V1 | N000-029-895 | - |
|
| 1.121 | Опора крепления руля | N000-035-170 | - |
|
| 1.122 | Рычаг переключения передач | N000-029-823 | - |
|
| 1.123 | Ручка рычага переключения передач | N000-029-848 | - |
|
| 1.127 | Нож фрезы левый V1 | N000-029-835 | - |
|
| 1.128 | Нож фрезы правый V1 | N000-029-836 | - |
|
| 1.129 | Ось фрезы (1 группа) | N000-029-834 | - |
|
| 1.130 | Ось фрезы (2 группы) | N000-029-837 | - |
|
| 1.19 | Кронштейн сцепки | N000-032-261 | - |
|
| 1.23 | Кронштейн задний | N000-032-384 | - |
|
| 1.39 | Шкив ведомый двухручейковый | N000-037-932 | - |
|
| 1.48 | Кронштейн крыльев задний | N000-029-827 | - |
|
| 1.49 | Кожух ремня | N000-029-826 | - |
|
| 1.50 | Колесо транспортировочное V.3 | N000-029-683-3 | - |
|
| 1.58 | Крыло левое | N000-032-265 | - |
|
| 1.62 | Колесо пневматическое левое 19х7.00-8 | N000-032-266 | - |
|
| 1.63 | Ось колесная 23 мм (двухсторонняя) | N000-032-267 | - |
|
| 1.64 | Кронштейн ограничения ремня универсальный | N000-032-264 | - |
|
| 1.65 | Ролик натяжной с возвратной пружиной | N000-029-829 | - |
|
| 1.66 | Пружина возвратная | N000-032-263 | - |
|
| 1.67 | Вал для натяжного ролика | N000-029-831 | - |
|
| 1.71 | Штифт с головкой и шплинтом 8х40 | N000-029-850 | - |
|
| 1.73 | Кронштейн крыльев передний | N000-032-268 | - |
|
| 1.86 | Площадка крепления бампера | N000-032-269 | - |
|
| 1.87 | Кронштейн передний V1 | N000-029-841 | - |
|
| 1.93 | Редуктор в сборе V1 | N000-029-893 | - |
|
| 1.94 | Крыло правое | N000-032-270 | - |
|
| 1.95 | Колесо пневматическое правое 19х7.00-8 | N000-032-272 | - |
|

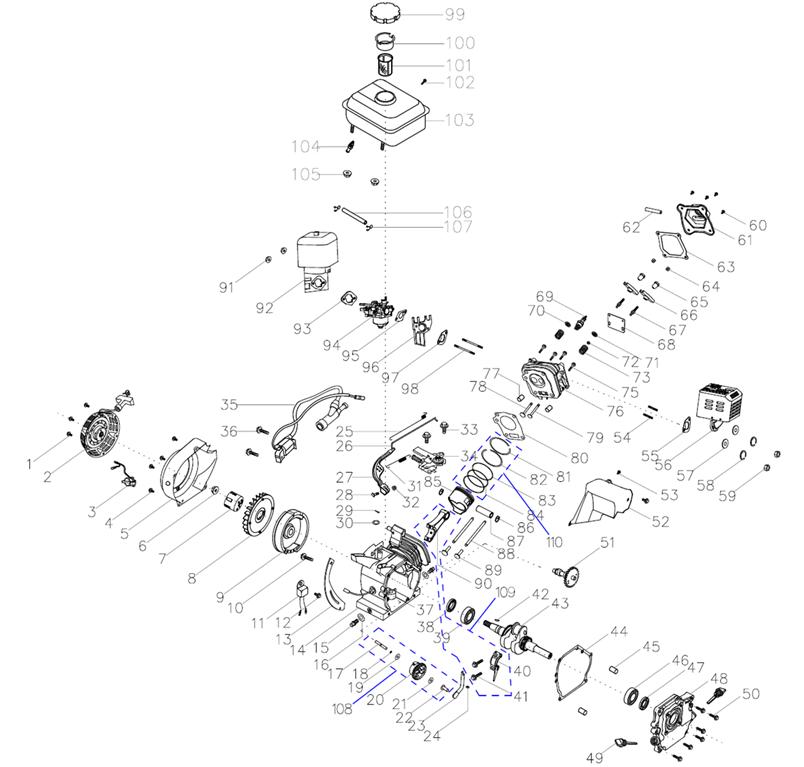

| 2.02 | Стартер в сборе | N000-029-851 | - |
|
| 2.03 | Выключатель зажигания 23kV/0.001A | V000-003-412 | - |
|
| 2.05 | Кожух маховика | N000-032-288 | - |
|
| 2.07 | Стакан маховика | N000-032-289 | - |
|
| 2.08 | Крыльчатка маховика | N000-032-290 | - |
|
| 2.09 | Маховик | N000-032-291 | - |
|
| 2.101 | Фильтр сетчатый топливного бака | N000-029-896 | - |
|
| 2.103 | Бак топливный 6л | N000-029-890 | - |
|
| 2.104 | Штуцер бака | N000-032-310 | - |
|
| 2.106 | Шланг топливный L200 D8/d4 | N000-029-892 | - |
|
| 2.107 | Хомут шланга | N000-032-311 | - |
|
| 2.108 | Регулятор центробежный в сборе | N000-029-854 | - |
|
| 2.109 | Шатун в сборе | N000-029-857 | - |
|
| 2.110 | Кольца поршневые (набор) D70 | N000-029-878 | - |
|
| 2.11 | Реле датчика масла | N000-029-852 | - |
|
| 2.14 | Картер | N000-029-853 | - |
|
| 2.15 | Болт для слива масла M10х12 | N000-029-699 | - |
|
| 2.23 | Вал регулятора оборотов | N000-032-293 | - |
|
| 2.25 | Пружина тяги | N000-032-294 | - |
|
| 2.26 | Тяга рычага регулятора | N000-032-295 | - |
|
| 2.27 | Рычаг регулировки оборотов | N000-032-296 | - |
|
| 2.31 | Пружина рычага регулятора | N000-032-297 | - |
|
| 2.34 | Основание рычага регулировки оборотов | N000-032-298 | - |
|
| 2.35 | Магнето | N000-029-855 | - |
|
| 2.37 | Датчик уровня масла поплавковый | N000-029-856 | - |
|
| 2.38 | Сальник D41.25хd25х6 | N000-029-779 | - |
|
| 2.39 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | - |
|
| 2.40 | Крышка шатуна | N000-032-299 | - |
|
| 2.42 | Шпонка сегментная L18xS4xH5 | N000-029-858 | - |
|
| 2.43 | Коленвал | N000-029-859 | - |
|
| 2.44 | Прокладка крышки картера | N000-029-860 | - |
|
| 2.48 | Крышка картера | N000-029-861 | - |
|
| 2.49 | Крышка-щуп маслозаливной горловины | N000-029-862 | - |
|
| 2.51 | Распредвал | N000-032-300 | - |
|
| 2.52 | Экран теплозащитный | N000-032-301 | - |
|
| 2.55 | Прокладка глушителя | N000-029-863 | - |
|
| 2.56 | Глушитель | N000-029-864 | - |
|
| 2.61 | Крышка клапанная | N000-032-302 | - |
|
| 2.62 | Шланг сапуна | N000-032-303 | - |
|
| 2.63 | Прокладка крышки клапанов | N000-029-865 | - |
|
| 2.64 | Контргайка | N000-029-866 | - |
|
| 2.65 | Гайка регулировочная M6 | N000-029-867 | - |
|
| 2.66 | Коромысло клапана | N000-029-868 | - |
|
| 2.67 | Шпилька коромысла | N000-029-869 | - |
|
| 2.68 | Направляющая штанг | N000-029-870 | - |
|
| 2.69 | Свеча зажигания F7TC | N000-001-726-2 | - |
|
| 2.70 | Тарелка впускного клапана | N000-029-871 | - |
|
| 2.71 | Тарелка выпускного клапана | N000-029-872 | - |
|
| 2.72 | Подпятник | N000-029-873 | - |
|
| 2.73 | Пружина клапана | N000-029-874 | - |
|
| 2.75 | Болт M8х55 | N000-032-304 | - |
|
| 2.76 | Головка блока цилиндров | N000-032-305 | - |
|
| 2.77 | Штифт головки | N000-032-306 | - |
|
| 2.78 | Клапан впускной | N000-029-875 | - |
|
| 2.79 | Клапан выпускной | N000-029-876 | - |
|
| 2.80 | Прокладка головки цилиндра | N000-029-877 | - |
|
| 2.85 | Поршень D70 | N000-029-879 | - |
|
| 2.86 | Кольцо стопорное поршневого пальца | N000-029-880 | - |
|
| 2.87 | Палец поршневой | N000-029-881 | - |
|
| 2.88 | Штанга | N000-032-307 | - |
|
| 2.89 | Тарелка толкателя | N000-032-308 | - |
|
| 2.90 | Шатун | N000-035-141 | - |
|
| 2.92 | Фильтр воздушный в сборе | N000-029-883 | - |
|
| 2.93 | Прокладка под корпус воздушного фильтра | N000-029-884 | - |
|
| 2.94 | Карбюратор | N000-029-885 | - |
|
| 2.95 | Прокладка под карбюратор | N000-029-886 | - |
|
| 2.96 | Теплоизолятор | N000-029-887 | - |
|
| 2.97 | Прокладка под теплоизолятор | N000-029-888 | - |
|
| 2.98 | Шпилька крепления карбюратора | N000-032-309 | - |
|
| 2.99 | Крышка топливного бака | N000-029-889 | - |
|

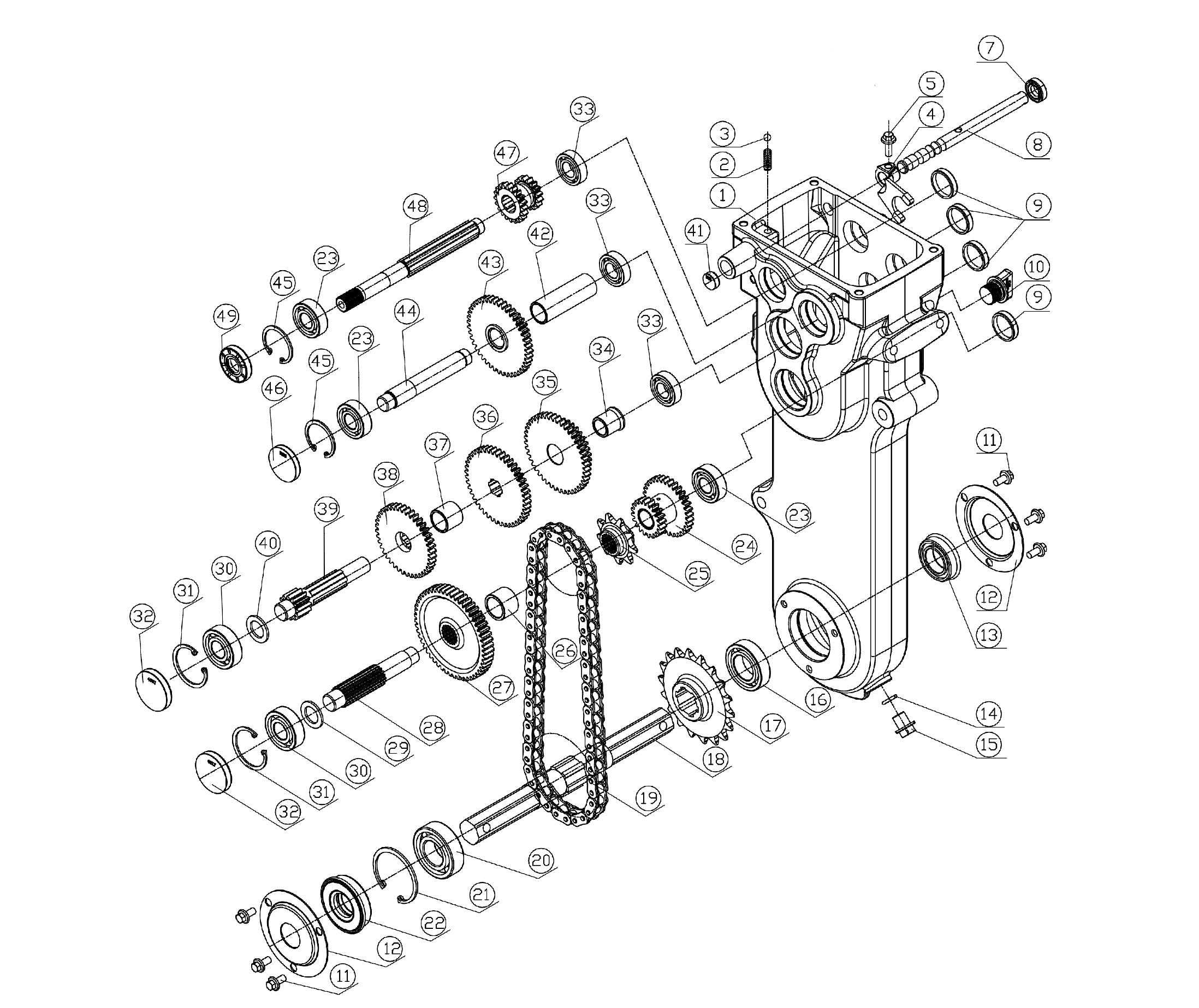

| 3.01 | Корпус редуктора | N000-035-142 | - |
|
| 3.02 | Пружина d1,2хd6,2х20 | N000-035-143 | - |
|
| 3.03 | Шарик стальной d 6,3 | N000-032-319 | - |
|
| 3.04 | Вилка переключения скоростей | N000-035-144 | - |
|
| 3.06 | Сальник D22xd12xh6 | N000-032-340 | - |
|
| 3.07 | Вал переключения скоростей | N000-035-145 | - |
|
| 3.08 | Торцевое уплотнение D28хd24хh6 | N000-032-316 | - |
|
| 3.10 | Пробка маслозаливного отверстия | N000-032-318 | - |
|
| 3.11 | Болт M6х1х12 | N000-032-331 | - |
|
| 3.12 | Крышка | N000-035-146 | - |
|
| 3.16 | Подшипник 6005 | N000-032-353 | - |
|
| 3.17 | Звездочка | N000-035-147 | - |
|
| 3.18 | Вал шестигранный | N000-035-148 | - |
|
| 3.19 | Цепь (ширина шага=15.875/ D ролика=10.16) | N000-035-149 | - |
|
| 3.20 | Подшипник 6205 | N000-032-358 | - |
|
| 3.21 | Кольцо стопорное d52xh2 | N000-032-359 | - |
|
| 3.23 | Подшипник 6202 | N000-032-328 | - |
|
| 3.24 | Шестерня | N000-035-150 | - |
|
| 3.25 | Звездочка | N000-035-151 | - |
|
| 3.27 | Шестерня | N000-035-152 | - |
|
| 3.28 | Вал с шестерней | N000-035-153 | - |
|
| 3.30 | Подшипник 6203 | N000-032-335 | - |
|
| 3.31 | Кольцо стопорное d40xh1,5 | N000-032-334 | - |
|
| 3.32 | Пробка d40х7 | N000-035-154 | - |
|
| 3.33 | Подшипник 6002 | N000-032-322 | - |
|
| 3.34 | Втулка d22xd20xd15x20,8x22 | N000-035-155 | - |
|
| 3.35 | Шестерня | N000-035-156 | - |
|
| 3.36 | Шестерня | N000-035-157 | - |
|
| 3.37 | Втулка d18,3xd23x20,2 | N000-035-158 | - |
|
| 3.38 | Шестерня | N000-035-159 | - |
|
| 3.39 | Вал с шестерней | N000-035-160 | - |
|
| 3.41 | Пробка d16х6 | N000-035-162 | - |
|
| 3.42 | Втулка d18,3xd23x65,3 | N000-035-163 | - |
|
| 3.43 | Шестерня | N000-035-164 | - |
|
| 3.44 | Вал | N000-035-165 | - |
|
| 3.45 | Кольцо d35x1,5 | N000-035-166 | - |
|
| 3.46 | Пробка d35х6 | N000-035-167 | - |
|
| 3.47 | Шестерня | N000-035-168 | - |
|
| 3.48 | Вал основной | N000-035-169 | - |
|
| 3.49 | Сальник D35хd15х7 | N000-032-402 | - |
|
| 1.129* | Ось (3 фрезы) 23 мм левая | N000-039-342 | - |
|
| 1.130* | Ось (3 фрезы) 23 мм правая | N000-039-343 | - |
|
| 2.92-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | - |
|
