ЗУБР d 60 - 300 мм, 71 см3, 2 оператор, шнек в комплекте, мотобур (бензобур) (МБ2-300 Н)
Мощный инструмент для бурения отверстий в мягких, твердых, мерзлых грунтах, а также во льду. Мощный 2-х тактный двигатель и универсальная конструкция рамы позволяют быстро и эффективно произвести необходимые работы по бурению. Конструкция рамы мотобура позволяет работать как одному, так и двум операторам, что повышает эффективность бурения, кроме того обеспечивает дополнительную сохранность двигателя при работе и транспортировке.
Преимущества
- Топливный насос для облегчения запуска
- Воздушное охлаждение двигателя
- Надежная рамная конструкция
- Быстросъемное соединение шнека
- Полупрозрачный топливный бак для контроля за расходом топлива
- Система гашения вибрации
- Емкость для приготовления рабочей смеси в комплекте
- Инструмент управляется двумя операторами
- Шнек в комплекте
Использование
Для бурения мягких, твердых и мерзлых грунтов, а так же бурения льда при монтаже столбов, заборов, ограждений и других целей связанных с бурением грунта
| Гарантия | 60 |
| Тип двигателя | Бензиновый, 2-тактный |
| Габариты, см | 43x39x37 |
| Масса изделия, кг | 10.5 |
| Масса в упаковке, кг | 12 |
| Мощность, л.с. | 3.26 |
| Мощность, кВт | 2.4 |
| Максимальная частота вращения, об/мин | 8800 |
| Емкость топливного бака, мл | 1200 |
| Антивибрационная система | есть |
| Праймер | есть |
| Наличие реверса | нет |
| Диаметр соединения, мм | 20 |
| Макс. диаметр бура, мм | 300 |
| Шнек в комплекте | есть |
| Норма расхода топлива, л/маш.-час | 1.2 |
| Объем двигателя, см³ | 71 |
| Тип упаковки | коробка картонная |

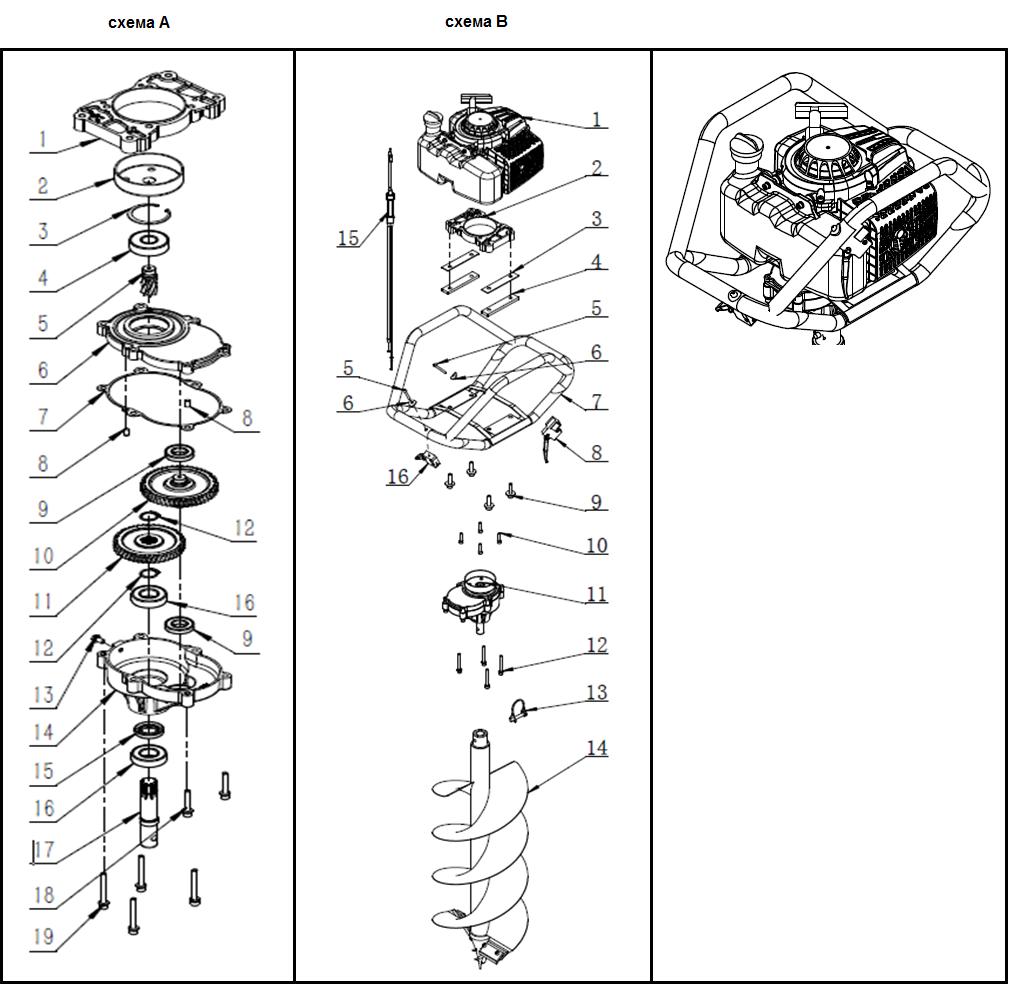

ЗУБР d 60 - 300 мм, 71 см3, 2 оператор, шнек в комплекте, мотобур (бензобур) (МБ2-300 Н) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.1 | Основание двигателя | N000-029-197 | - |
|
| 1.10 | Шестерня ведущая | N000-029-146 | - |
|
| 1.11 | Шестерня ведомая | N000-029-149 | - |
|
| 1.12 | Кольцо стопорное сжимное D19 | UM06-002-011 | 101 |
|
| 1.13 | Винт M6x10 | N000-013-784 | - |
|
| 1.14 | Корпус редуктора | N000-029-201 | - |
|
| 1.15 | Сальник D35хd20х7 | N000-029-151 | - |
|
| 1.16 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202 |
|
| 1.17 | Вал выходной | N000-029-152 | - |
|
| 1.18 | Винт M6х38 РН2 | UM01-000-168 | - |
|
| 1.2 | Чашка сцепления D73xh22 | N000-029-142 | - |
|
| 1.3 | Кольцо стопорное D47 | N000-029-198 | - |
|
| 1.4 | Подшипник шариковый 6303-2RS (47x17x14) K&U | U009-630-3RS | 404 |
|
| 1.5 | Вал входной | N000-029-199 | - |
|
| 1.6 | Крышка редуктора | N000-029-200 | - |
|
| 1.7 | Прокладка редуктора | N000-029-148 | - |
|
| 1.8 | Штифт D5х10 | N000-020-882 | - |
|
| 1.9 | Подшипник шариковый R10 открытый (35х16х17) FFHP | N000-029-147 | - |
|
| 2.10 | Винт M6x20 | N000-022-364 | - |
|
| 2.1 | Двигатель в сборе | N000-029-266 | - |
|
| 2.11 | Редуктор в сборе | N000-029-203 | - |
|
| 2.13 | Шплинт с замком D8хL52 | N000-029-202 | - |
|
| 2.15 | Трос дросселя V2 | N000-029-222-2 | - |
|
| 2.15 | Трос дросселя | N000-029-222 | - |
|
| 2.16 | Рычаг газа | N000-029-221 | - |
|
| 2.16 | Рычаг газа V2 | N000-029-221-2 | - |
|
| 2.3 | Пластина соединительная | N000-029-206 | - |
|
| 2.4 | Демпфер | N000-029-205 | - |
|
| 2.5 | Винт M5x40 | N000-002-920 | - |
|
| 2.6 | Шайба D6 | N000-027-503 | - |
|
| 2.7 | Рама с рукоятками V2 | N000-029-219-2 | - |
|
| 2.7 | Рама с рукоятками | N000-029-219 | - |
|
| 2.8 | Выключатель в сборе с рычагом дросселя | V000-003-251 | - |
|
| 2.9 | Винт M6х55 | N000-023-865 | - |
|
| 3.1 | Винт барашек | N000-029-223 | - |
|
| 3.10 | Теплоизолятор | N000-029-231 | - |
|
| 3.11 | Прокладка теплоизолятора | N000-029-232 | - |
|
| 3.12 | Крышка свечи зажигания | N000-029-233 | - |
|
| 3.14 | Свеча зажигания L8RTF | U590-430-054 | - |
|
| 3.15 | Винт M5x20 | N000-027-113 | - |
|
| 3.16 | Шайба D5 | N000-016-634 | - |
|
| 3.17 | Кожух цилиндра | N000-029-235 | - |
|
| 3.18 | Винт M5х12 | U516-140-027 | - |
|
| 3.19 | Экран топливного бака | N000-029-236 | - |
|
| 3.2 | Кожух фильтра воздушного | N000-029-224 | - |
|
| 3.20 | Прокладка глушителя | N000-029-237 | - |
|
| 3.21 | Глушитель | N000-029-238 | - |
|
| 3.22 | Шайба D5 | N000-006-295 | 101 |
|
| 3.23 | Винт M8x25 | N000-018-775 | - |
|
| 3.24 | Винт M5x14 | N000-020-810 | - |
|
| 3.25 | Цилиндр D48 | N000-029-239 | - |
|
| 3.26 | Прокладка цилиндра | N000-029-240 | - |
|
| 3.27 | Кольцо компрессионное №1 D48 | N000-029-241 | - |
|
| 3.28 | Кольцо компрессионное №2 D48 | N000-029-242 | - |
|
| 3.29 | Поршень D48 | N000-029-243 | - |
|
| 3.30 | Кольцо стопорное D10 | N000-027-189 | 101 |
|
| 3.3 | Элемент фильтрующий 85x70x10 ППУ с отверстием в центре | N000-029-225 | - |
|
| 3.31 | Палец поршневой D10х40 | N000-029-244 | - |
|
| 3.32 | Подшипник игольчатый (14х10х14.8) | N000-029-245 | - |
|
| 3.33 | Вал коленчатый с шатуном в сборе | N000-029-246 | - |
|
| 3.34 | Шпонка сегментная 3х5х13 | N000-029-164 | - |
|
| 3.35 | Шпилька | N000-029-247 | - |
|
| 3.36 | Прокладка картера | N000-029-248 | - |
|
| 3.37 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 3.38 | Картер левая часть | N000-029-249 | - |
|
| 3.39 | Сальник D25хd15х7 | N000-029-250 | - |
|
| 3.4 | Винт M5х58 T20 | UM01-000-155 | - |
|
| 3.41 | Магнето H=68.5 h=62 d=25 L=105 | N000-029-251 | - |
|
| 3.42 | Шлейф проводов | N000-029-252 | - |
|
| 3.43 | Маховик | N000-029-253 | - |
|
| 3.44 | Шайба D10 | UM04-900-003 | - |
|
| 3.46 | Гайка М10х1.25-6H Low | N000-020-832 | - |
|
| 3.47 | Стартер | N000-029-254 | - |
|
| 3.48 | Фильтр топливный | N000-029-255 | - |
|
| 3.49 | Трубка топливопровода D3х1.25 L260 | N000-029-256 | - |
|
| 3.5 | Дефлектор фильтра воздушного | N000-029-226 | - |
|
| 3.50 | Фланец топливопровода | N000-029-257 | - |
|
| 3.51 | Трубка топливопровода D3х1 L90 | N000-029-258 | - |
|
| 3.52 | Винт M5x25 | N000-025-202 | - |
|
| 3.53 | Бак топливный | N000-029-260 | - |
|
| 3.54 | Втулка | N000-029-261 | - |
|
| 3.6 | Корпус фильтра воздушного | N000-029-227 | - |
|
| 3.61 | Винт M5x16 | N000-027-525 | - |
|
| 3.62 | Экран топливного бака | N000-029-263 | - |
|
| 3.63 | Картер правая часть | N000-029-264 | - |
|
| 3.64 | Сцепление | N000-029-265 | - |
|
| 3.65 | Шайба Гровера D6 | N000-006-280 | 101 |
|
| 3.7 | Карбюратор | N000-029-229 | - |
|
| 3.8 | Прокладка карбюратора | N000-029-230 | - |
|
| 3.9 | Винт M5x30 | N000-026-402 | - |
|
| 3.27-3.28 | Комплект поршневых колец | N000-029-242-С | - |
|
| 3.53C | Бак топливный в сборе | N000-029-259 | - |
|
| б/н | Фильтр воздушный в сборе | N000-029-228 | - |
|
