ЗУБР 14 л, 3.5 л.с, бензиновый опрыскиватель (ОПБ-14-57)
Мощный опрыскиватель подходит для выполнения работ на больших площадях. Высокая скорость воздушного потока позволяет распылять жидкость в радиусе до 18 метров. Ранцевый опрыскиватель очень удобен в использовании, благодаря способу переноски и небольшому весу. Управление оборотами двигателя и подачей раствора осуществляется с помощью специальной рукоятки на корпусе.
Преимущества
- 2в1: Возможность распыления жидких и сыпучих смесей

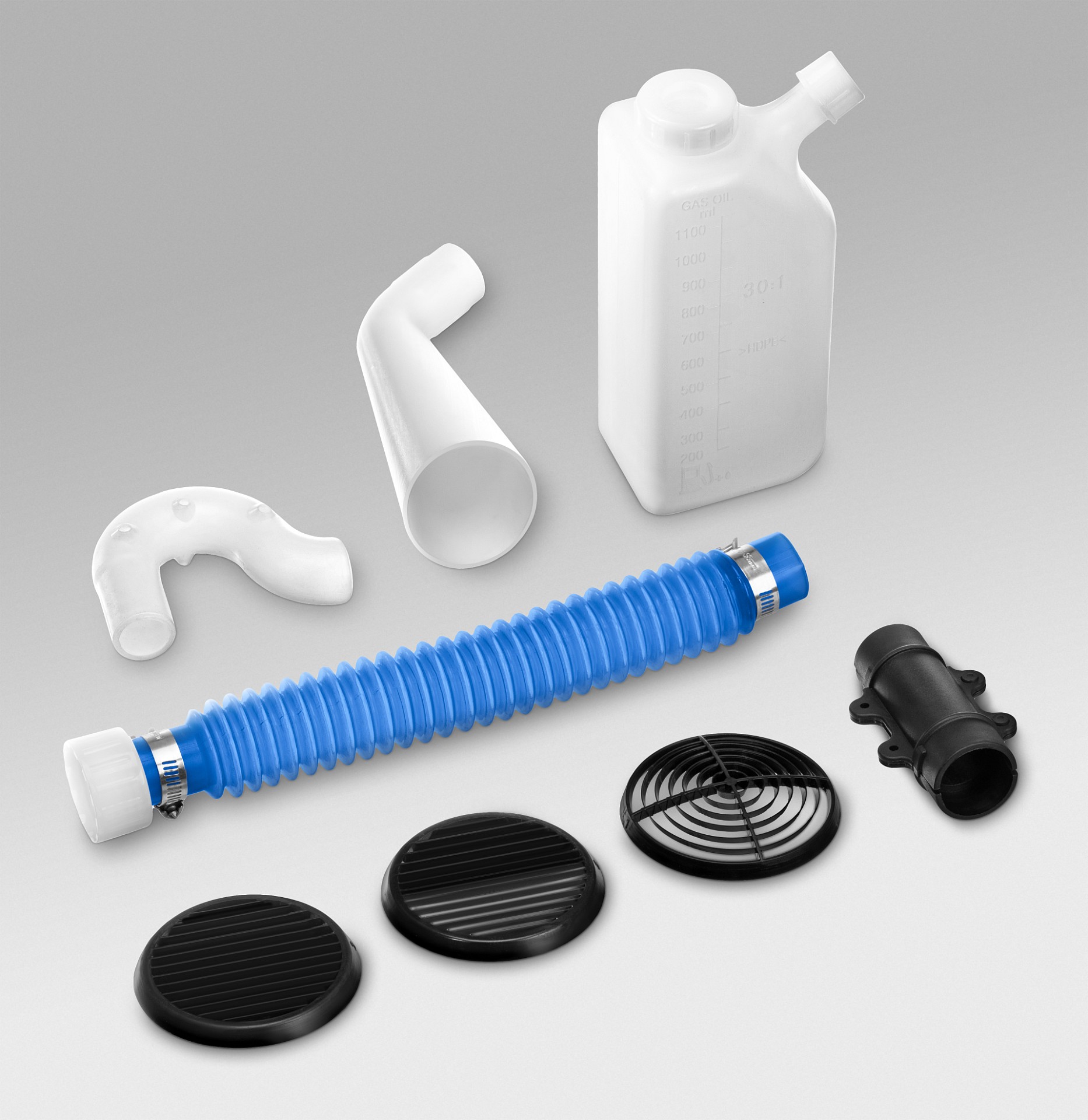

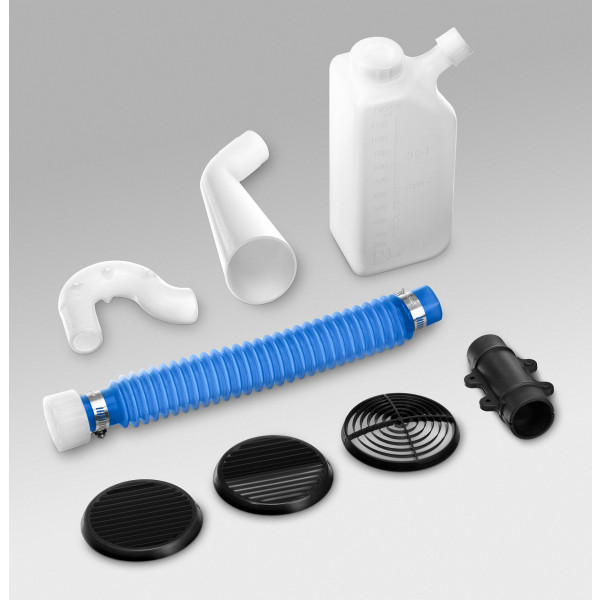

- В комплекте 3 съемные решетки, которые меняют форму потока жидкости (конусообразная, отклоненная в сторону, разделенная струя)
- Рукоятка управления с курком газа - для контроля разбрызгивания
- Большой бак для смеси объемом 14 л обеспечивает длительную работу без дозаправки
- Антивибрационная система: встроенные пружины гасят вибрации от двигателя
- Удобные ремни с вентилируемой подушкой
- Широкая горловина бака - легкое заполнение жидкостью
Использование
Для распыления удобрений, инсектицидов, гербицидов и полива
| Гарантия | 60 |
| Длина шланга, м | 1.7 |
| Габариты, см | 55x44x72 |
| Масса изделия, кг | 10 |
| Масса в упаковке, кг | 12.5 |
| Мощность, л.с. | 3.5 |
| Мощность, кВт | 2.6 |
| Объем бака, л | 14 |
| Расход жидкости, л/мин | 3.5 |
| Норма расхода топлива, л/маш.-час | 1.0 |
| Объем двигателя, см³ | 57 |
| Тип упаковки | коробка картонная |
| Максимальный расход воздуха, м³/ч | 1000 |
| Дальность распыления, м | 18 |

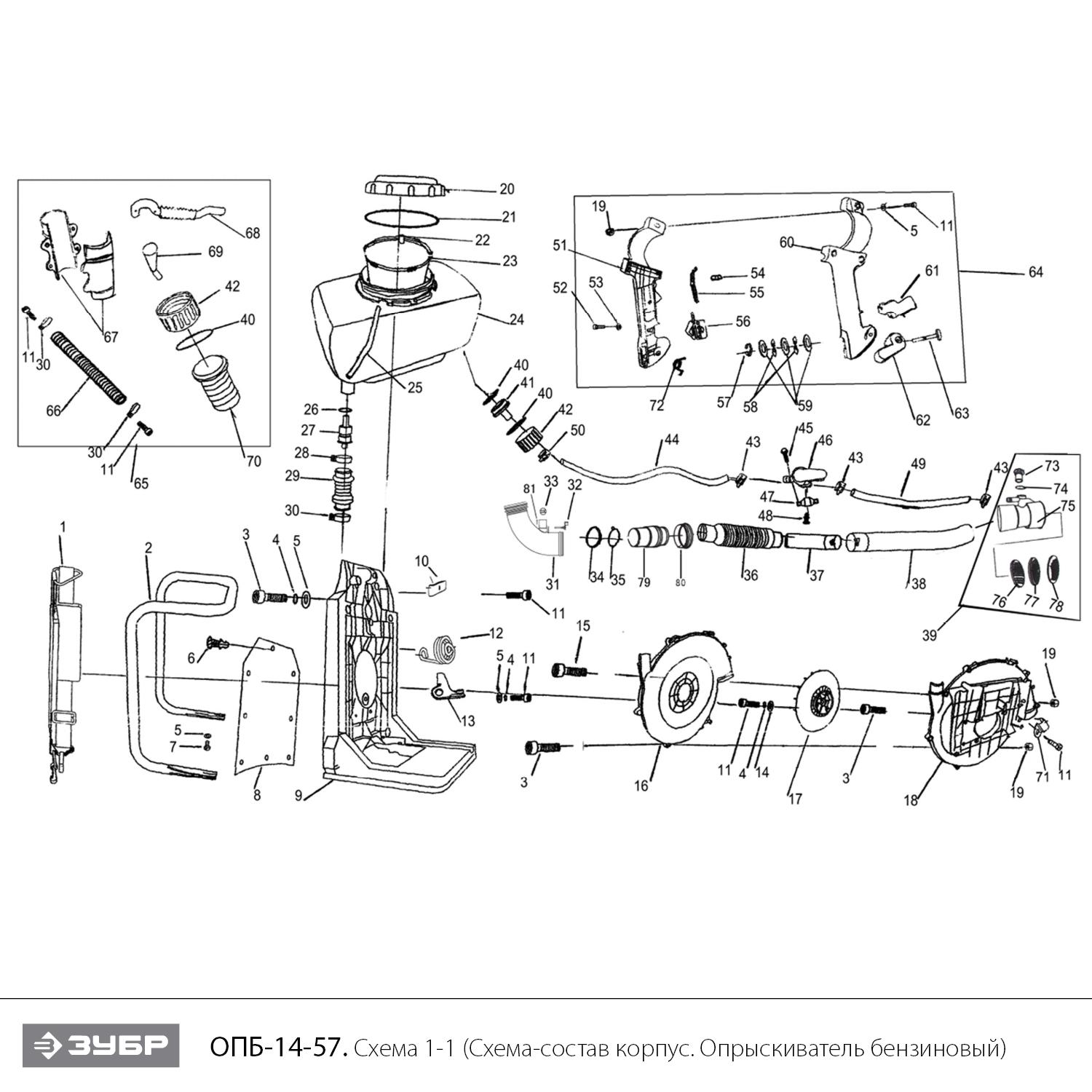

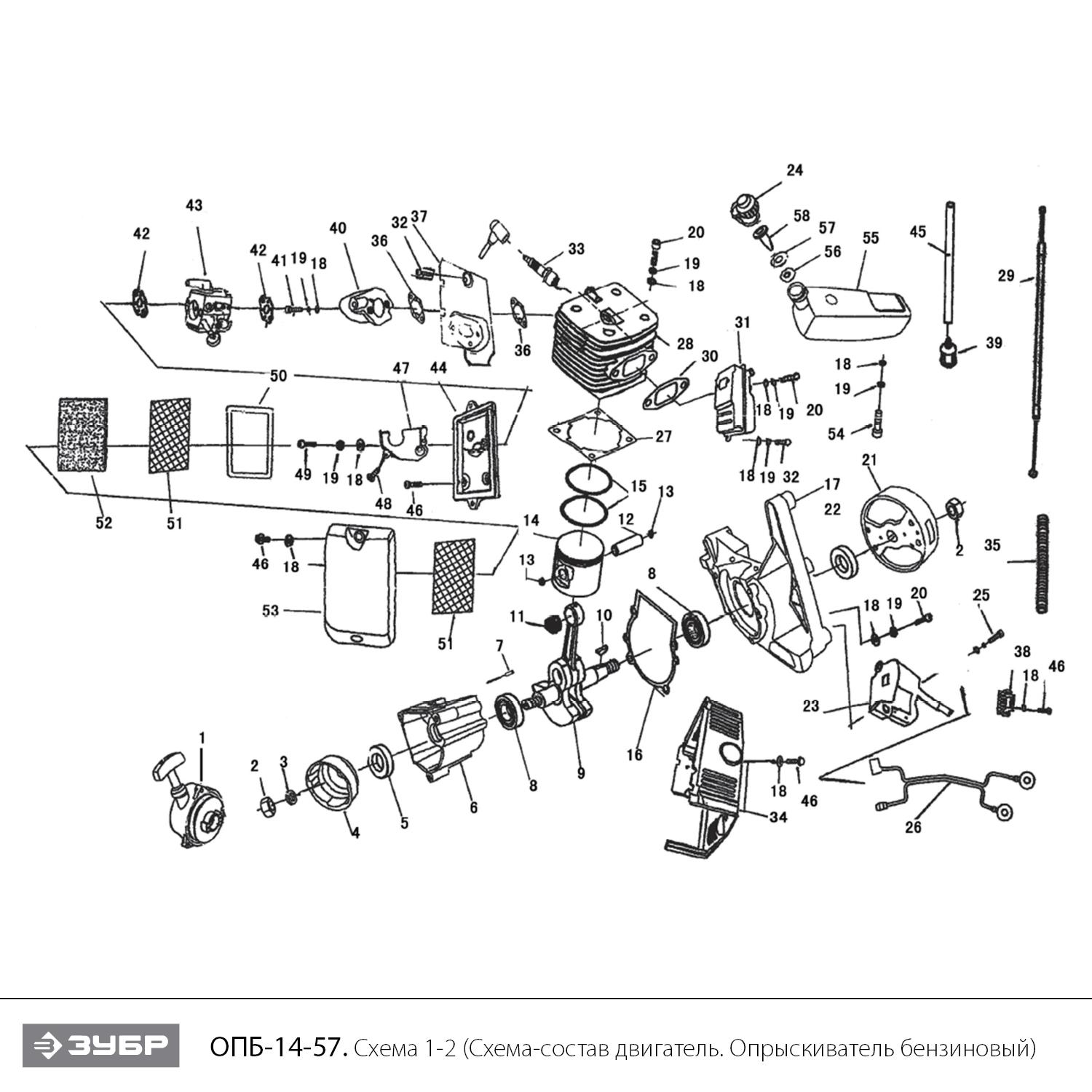

ЗУБР 14 л, 3.5 л.с, бензиновый опрыскиватель (ОПБ-14-57) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Ремень на спину в сборе | N000-040-268 | - |
|
| 1.02 | Рама трубчатая | N000-040-269 | - |
|
| 1.06 | Клипсы | N000-040-270 | - |
|
| 1.08 | Накладка | N000-040-271 | - |
|
| 1.09 | Рама | N000-040-272 | - |
|
| 1.10 | Пластина прижимная | N000-040-273 | - |
|
| 1.12 | Пружина | N000-040-274 | - |
|
| 1.13 | Опора пружины | N000-040-275 | - |
|
| 1.16 | Крышка вентилятора 1 | N000-040-276 | - |
|
| 1.17 | Крыльчатка | N000-040-277 | - |
|
| 1.18 | Крышка вентилятора 2 | N000-040-278 | - |
|
| 1.20 | Крышка бака для жидкости | N000-040-279 | - |
|
| 1.21 | Уплотнение крышки | N000-040-280 | - |
|
| 1.22 | Заглушка | N000-040-281 | - |
|
| 1.23 | Фильтр сетчатый | N000-040-282 | - |
|
| 1.24 | Бак распылителя | N000-040-283 | - |
|
| 1.25 | Трубка | N000-040-284 | - |
|
| 1.26 | Кольцо уплотнительное 30x4 | N000-040-285 | - |
|
| 1.27 | Клапан | N000-040-286 | - |
|
| 1.28 | Хомут 22x38 | N000-040-287 | - |
|
| 1.29 | Патрубок | N000-040-288 | - |
|
| 1.30 | Хомут 22x38 | N000-040-289 | - |
|
| 1.31 | Колено | N000-040-290 | - |
|
| 1.32 | Ось стопора | N000-040-291 | - |
|
| 1.33 | Стопор | N000-040-292 | - |
|
| 1.34 | Хомут 64x67 | N000-040-293 | - |
|
| 1.35 | Хомут проволочный | N000-040-294 | - |
|
| 1.36 | Шланг гофрированный | N000-040-295 | - |
|
| 1.37 | Патрубок | N000-040-296 | - |
|
| 1.38 | Патрубок | N000-040-297 | - |
|
| 1.39 | Форсунка распылителя в сборе | N000-040-298 | - |
|
| 1.40 | Кольцо уплотнительное | N000-040-299 | - |
|
| 1.41 | Фитинг | N000-040-300 | - |
|
| 1.42 | Крышка фитинга | N000-040-301 | - |
|
| 1.43 | Хомут 0.8x14.5 | N000-040-302 | - |
|
| 1.44 | Трубка | N000-040-303 | - |
|
| 1.46 | Переключатель | N000-040-304 | - |
|
| 1.47 | Пластина опорная | N000-040-305 | - |
|
| 1.49 | Трубка | N000-040-306 | - |
|
| 1.50 | Хомут 0.8x12.5 | N000-040-307 | - |
|
| 1.64 | Рукоятка в сборе | N000-040-308 | - |
|
| 1.65 | Аксессуары распылителя | N000-040-309 | - |
|
| 1.71 | Зажим для проводов | N000-040-310 | - |
|
| 1.72 | Пружина возвратная | N000-040-311 | - |
|
| 1.79 | Труба соединительная | N000-040-312 | - |
|
| 1.80 | Втулка резиновая | N000-040-313 | - |
|
| 1.81 | Шплинт 1x8 | N000-040-314 | - |
|
| 2.01 | Стартер в сборе | N000-040-315 | - |
|
| 2.03 | Шайба пружинная | N000-040-316 | - |
|
| 2.04 | Храповик | N000-040-317 | - |
|
| 2.05 | Сальник D22хd13х6 | N000-040-318 | - |
|
| 2.06 | Картер передняяя часть | N000-040-319 | - |
|
| 2.07 | Штифт | N000-040-320 | - |
|
| 2.08 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202 |
|
| 2.09 | Вал коленчатый | N000-040-321 | - |
|
| 2.10 | Шпонка | N000-040-322 | - |
|
| 2.11 | Подшипник игольчатый | N000-040-323 | - |
|
| 2.12 | Палец поршневой | N000-040-324 | - |
|
| 2.13 | Кольцо стопорное | N000-040-325 | - |
|
| 2.14 | Поршень | N000-040-326 | - |
|
| 2.15 | Кольцо поршневое | N000-040-327 | - |
|
| 2.16 | Прокладка | N000-040-328 | - |
|
| 2.17 | Картер задняя часть | N000-040-329 | - |
|
| 2.21 | Маховик | N000-040-330 | - |
|
| 2.22 | Сальник D22хd15х5 | N000-040-331 | - |
|
| 2.23 | Магнето | N000-040-332 | - |
|
| 2.24 | Крышка топливного бака в сборе (56-58) | N000-040-333 | - |
|
| 2.26 | Провод | N000-040-334 | - |
|
| 2.27 | Прокладка цилиндра | N000-040-335 | - |
|
| 2.28 | Цилиндр | N000-040-336 | - |
|
| 2.29 | Трос дроссельной заслонки | N000-040-337 | - |
|
| 2.30 | Прокладка глушителя | N000-040-338 | - |
|
| 2.31 | Глушитель | N000-040-339 | - |
|
| 2.33 | Свеча зажигания L7TC | N000-031-393 | - |
|
| 2.34 | Крышка защитная | N000-040-341 | - |
|
| 2.35 | Трубка | N000-040-342 | - |
|
| 2.36 | Прокладка трубы воздухозаборника | N000-040-343 | - |
|
| 2.37 | Лист охлаждения | N000-040-344 | - |
|
| 2.38 | Зажим | N000-040-345 | - |
|
| 2.39 | Фильтр топливный | N000-040-346 | - |
|
| 2.40 | Труба воздухозаборника | N000-040-347 | - |
|
| 2.42 | Прокладка карбюратора | N000-040-348 | - |
|
| 2.43 | Карбюратор | N000-040-349 | - |
|
| 2.44 | Пластина соединительная | N000-040-350 | - |
|
| 2.45 | Трубка топливная 260 мм | N000-040-351 | - |
|
| 2.47 | Экран | N000-040-352 | - |
|
| 2.50 | Уплотнение | N000-040-353 | - |
|
| 2.51 | Элемент воздушного фильтра | N000-040-354 | - |
|
| 2.52 | Пластина металлическая опорная сетчатая | N000-040-355 | - |
|
| 2.53 | Крышка воздушного фильтра | N000-040-356 | - |
|
| 2.55 | Бак топливный | N000-040-357 | - |
|
| 2.57 | ЦПГ в сборе (12-15,28) | N000-040-358 | - |
|
