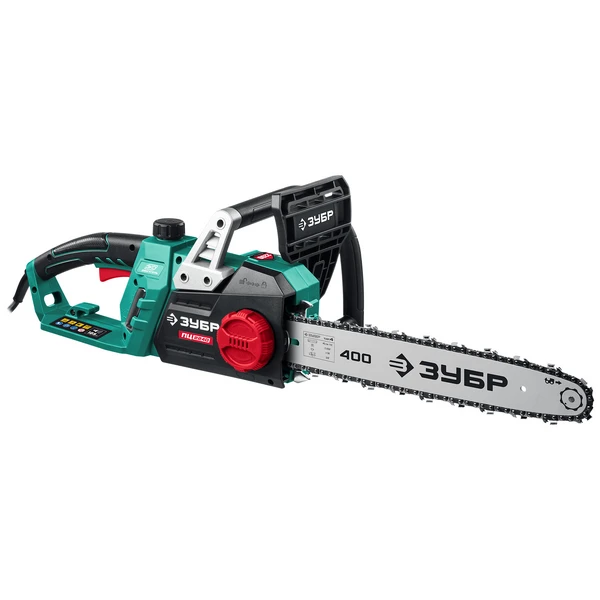

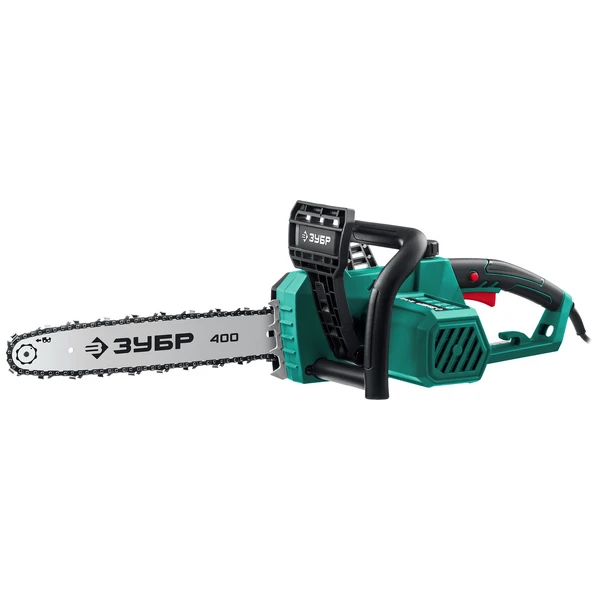

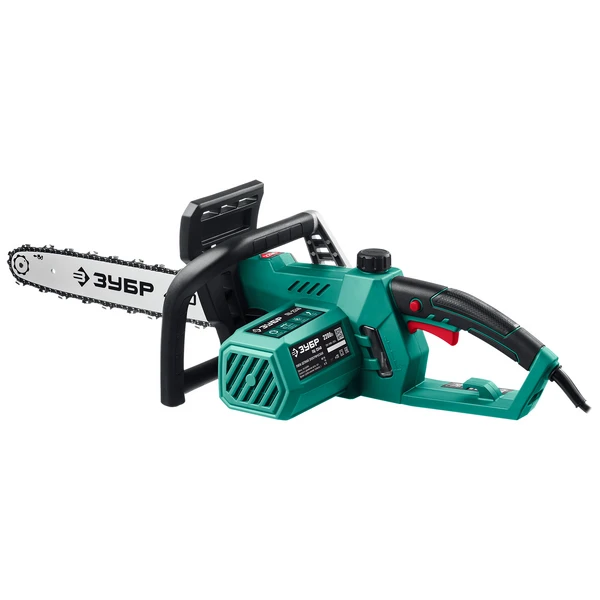

ЗУБР 2200 Вт, 40 см шина, электрическая цепная пила (ПЦ-2240)
Универсальный и надежный помощник для валки деревьев, а так же пиления веток, обрезки сучьев, пиления деревянных бревен и проч. В отличие от бензиновой, электрическая пила оснащена надежным двигателем, не требует постоянных расходных материалов (топлива), не имеет проблем с запуском при любой температуре, требует минимальных операций при подготовке к работе.

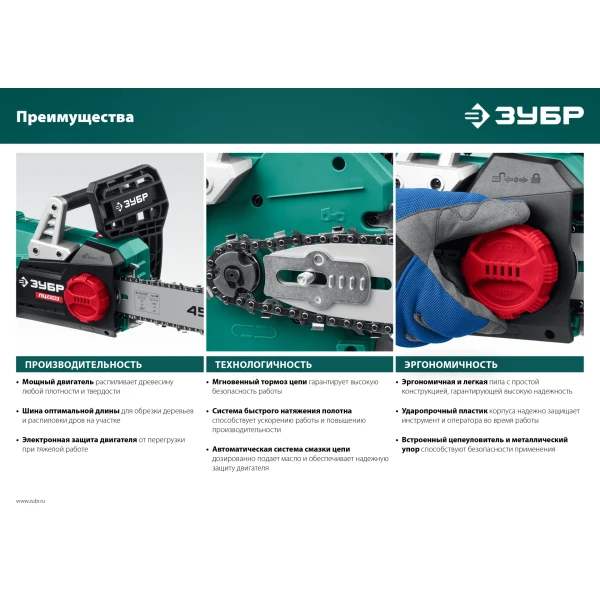

Преимущества

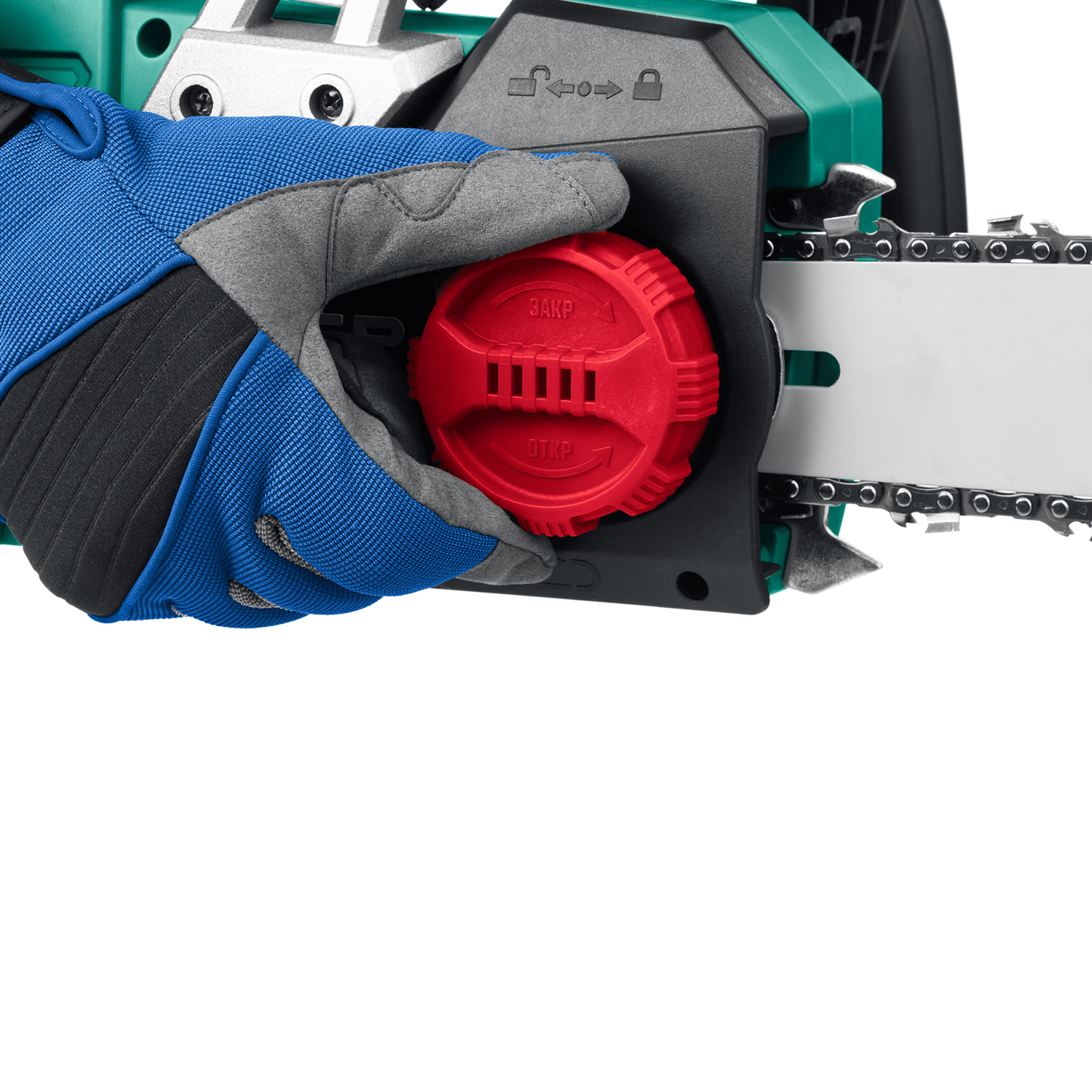

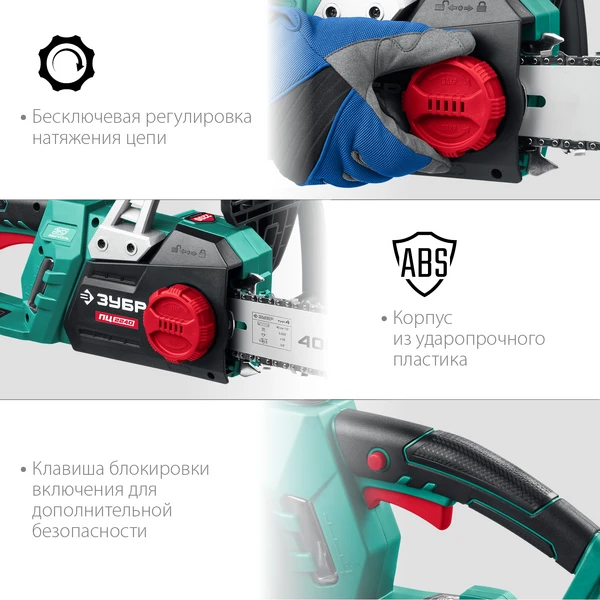

- Система быстрого натяжения цепи МИГ способствует ускорению работы и повышению производительности

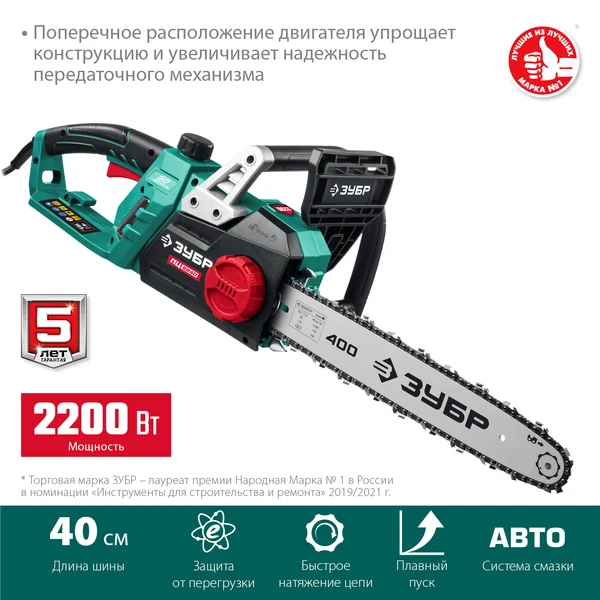

- Поперечное расположение двигателя упрощает конструкцию и увеличивает надежность передаточного механизма

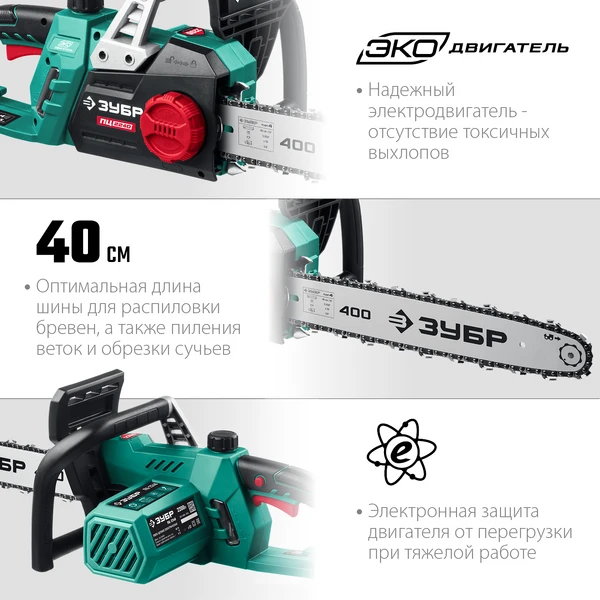

- Шина длиной 400 мм позволяет распиливать заготовки большого диаметра

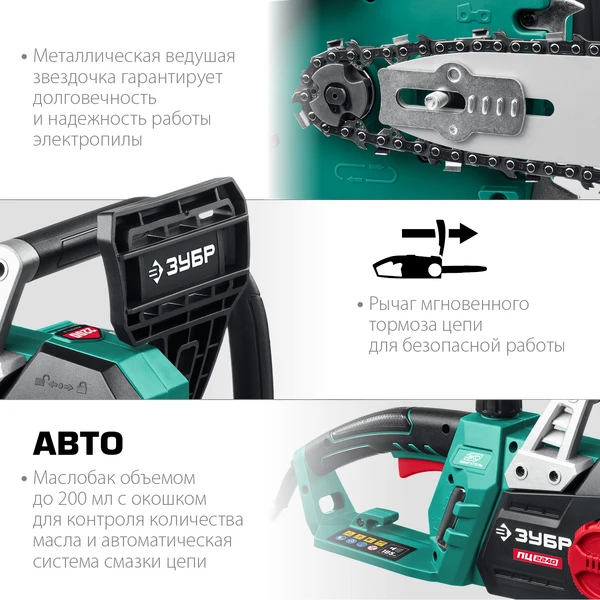

- Основной тормоз мгновенного действия обеспечивает высокую безопасность работы
- Автоматическая система смазки цепи дозированно подает масло в зависимости от нагрузки
- Уловитель цепи и клавиша блокировки включения для дополнительной безопасности

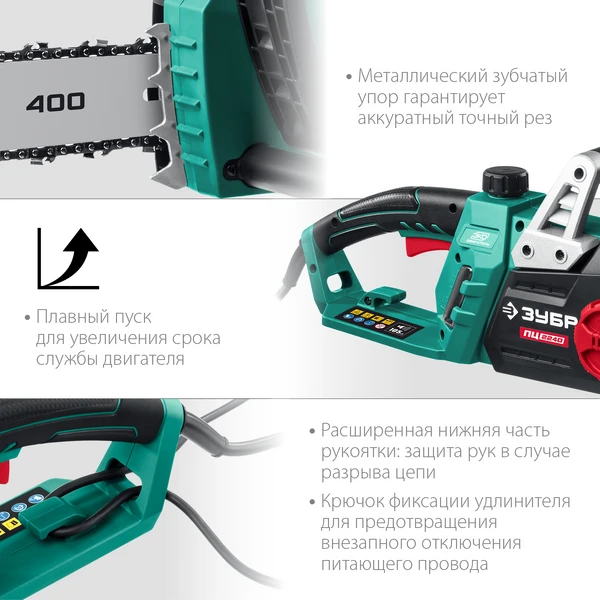

- Крючок фиксации удлинителя для исключения чрезмерного натяжения и внезапного отключения питающего провода
- Легкая, эргономичная и удобная пила с простой конструкцией, гарантирующей высокую надежность
Использование
| Гарантия | 60 |

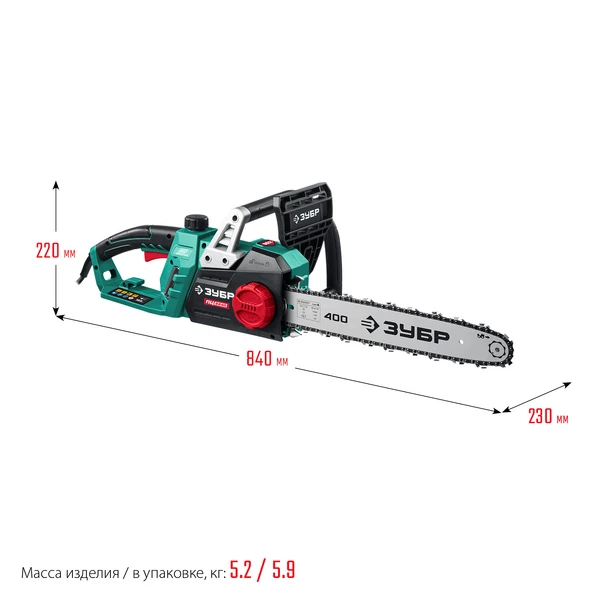

| Габариты, см | 48х26х23 |
| Масса изделия, кг | 5.2 |
| Напряжение, В/Гц | 220-240/50 |
| Масса в упаковке, кг | 5.9 |
| Мощность, Вт | 2200 |
| Шаг цепи, дюйм | 3/8 |
| Расположение двигателя | поперечное |
| Частота вращения на холостом ходу, об/мин | 7500 |
| Скорость движения цепи, м/с | 14 |
| Длина шины, дюйм | 16 |
| Длина шины, см | 40 |
| Ширина паза, мм | 0.050 |
| Количество звеньев | 56 |
| Система быстрого натяжения цепи | есть |
| Время срабатывания тормоза цепи, с | 0.12 |
| Объем маслобака, мл | 200 |
| Защита от перегрузки | есть |
| Тип упаковки | коробка картонная |
| Длина провода, м | 0.25 |
ЗУБР 2200 Вт, 40 см шина, электрическая цепная пила (ПЦ-2240) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 11 | Корпус двигателя задняя часть | N000-037-053 | 370 |
|
| 13 | Гильза щеткодержателя (пара) | N000-037-054 | 131 |
|
| 14 | Щетка графитовая (пара) 7.5x14.5x22 | N000-037-055 | 146 |
|
| 16 | Ротор КДС | N000-037-056 | 3 329 |
|
| 17 | Шпонка 2.5х3.7х10 | N000-036-959 | - |
|
| 18 | Статор КДС D95x35 | N000-037-057 | 3 229 |
|
| 19 | Корпус статора | N000-037-058 | 707 |
|
| 20 | Колесо тормоза | N000-037-059 | - |
|
| 22 | Втулка орсевая | N000-036-963 | - |
|
| 23 | Шестерня малая D23хd10 Z11 | N000-036-964 | 179 |
|
| 24 | Пружина растяжения | N000-036-965 | 59 |
|
| 25 | Механизм тормоза | N000-037-060 | - |
|
| 26 | Пружина растяжения D15хL16(L38) | N000-036-967 | 96 |
|
| 28 | Переключатель | N000-037-061 | - |
|
| 29 | Штифт | N000-036-969 | - |
|
| 39 | Промщит | N000-036-971 | 872 |
|
| 42 | Пробка резиновая | N000-036-972 | - |
|
| 43 | Кольцо тормоза (сталь) | N000-036-973 | - |
|
| 44 | Шайба D12хd4х0.8 | N000-036-974 | - |
|
| 45 | Пластина регулировки натяжения | N000-037-062 | 871 |
|
| 47 | Заклепка | N000-037-063 | - |
|
| 50 | Тяга | N000-036-975 | - |
|
| 52 | Блок тормоза | N000-037-064 | - |
|
| 53 | Корпус левая часть | N000-036-977 | - |
|
| 54 | Рукоятка тормоза | N000-036-978 | 909 |
|
| 56 | Ручка передняя | N000-036-979 | - |
|
| 57 | Плата электронная управления двигателем ПЦ-2240 GY9825/2820 | V000-004-622 | 1 282 |
|
| 58 | Конденсатор 0.33мкФ 275В | V000-007-553 | - |
|
| 61 | Кнопка блокировки курка | N000-037-065 | - |
|
| 62 | Микровыключатель DKLD WD01 14(12)A 250VAC | V000-003-485 | 404 |
|
| 66 | Шнур сетевой H07RN-F 2х1.5мм2 0.35м | V000-006-400 | 606 |
|
| 67 | Пружина | N000-036-981 | - |
|
| 68 | Курок выключателя | N000-036-982 | - |
|
| 69 | Пружина торсионная | N000-036-983 | 54 |
|
| 77 | Бачок масляный | N000-036-985 | 2 557 |
|
| 78 | Насадка резиновая | N000-036-986 | - |
|
| 79 | Пробка сетчатого фильтра | N000-036-987 | - |
|
| 80 | Пружина | N000-036-988 | - |
|
| 81 | Кольцо | N000-036-989 | - |
|
| 82 | Носик масленки | N000-036-990 | - |
|
| 84 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 |
|
| 85 | Втулка осевая | N000-036-991 | - |
|
| 86 | Шестерня большая D80хd14 Z45 | N000-036-992 | 335 |
|
| 87 | Вал выходной | N000-037-067 | - |
|
| 88 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303 |
|
| 89 | Корпус правая часть | N000-037-068 | 1 515 |
|
| 91 | Упор зубчатый | N000-036-995 | 215 |
|
| 92 | Уплотнитель резиновый | N000-036-996 | 131 |
|
| 93 | Шайба | N000-036-997 | - |
|
| 94 | Звездочка | N000-037-069 | 707 |
|
| 95 | Шайба | N000-037-070 | - |
|
| 99 | Кронштейн ручки боковой | N000-036-999 | - |
|
| 33.C | Насос масляный в сборе | N000-036-970 | 418 |
|
| 7.C | Крышка шины в сборе с натяжителем цепи | N000-037-033 | 598 |
|
| 74.C | Крышка масляного бака в сборе | N000-037-066 | - |
|
