ЗУБР 2700 Вт, 45 см шина, электрическая цепная пила (ПЦ-2745)
Универсальный и надежный помощник для валки деревьев, а так же пиления веток, обрезки сучьев, пиления деревянных бревен и проч. В отличие от бензиновой, электрическая пила оснащена надежным двигателем, не требует постоянных расходных материалов (топлива), не имеет проблем с запуском при любой температуре, требует минимальных операций при подготовке к работе.
Преимущества

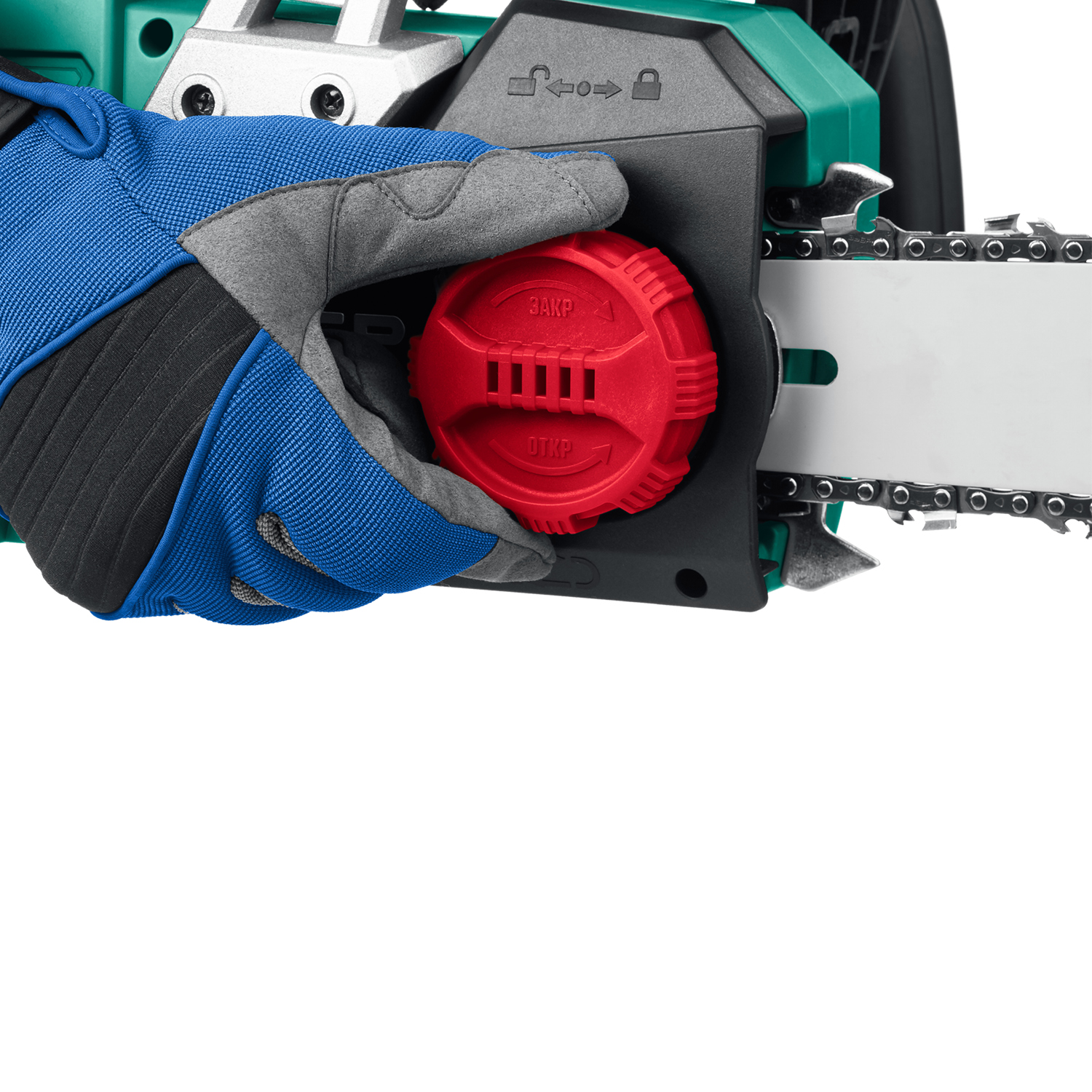

- Система быстрого натяжения цепи МИГ способствует ускорению работы и повышению производительности
- Продольное расположение двигателя обеспечивает компактность и идеальную развесовку
- Шина длиной 450 мм позволяет распиливать заготовки большого диаметра
- Основной тормоз мгновенного действия обеспечивает высокую безопасность работы
- Автоматическая система смазки цепи дозированно подает масло в зависимости от нагрузки
- Уловитель цепи и клавиша блокировки включения для дополнительной безопасности
- Крючок фиксации удлинителя для исключения чрезмерного натяжения и внезапного отключения питающего провода
- Легкая, эргономичная и удобная пила с простой конструкцией, гарантирующей высокую надежность
Использование
| Гарантия | 60 |
| Габариты, см | 52х22х25 |
| Масса изделия, кг | 5.4 |
| Напряжение, В/Гц | 220-240/50 |
| Масса в упаковке, кг | 6.1 |
| Мощность, Вт | 2700 |
| Шаг цепи, дюйм | 3/8 |
| Расположение двигателя | продольное |
| Частота вращения на холостом ходу, об/мин | 8000 |
| Скорость движения цепи, м/с | 16 |
| Длина шины, дюйм | 18 |
| Длина шины, см | 45 |
| Ширина паза, мм | 0.050 |
| Количество звеньев | 62 |
| Система быстрого натяжения цепи | есть |
| Время срабатывания тормоза цепи, с | 0.12 |
| Объем маслобака, мл | 200 |
| Защита от перегрузки | есть |
| Тип упаковки | коробка картонная |
| Длина провода, м | 0.25 |
ЗУБР 2700 Вт, 45 см шина, электрическая цепная пила (ПЦ-2745) : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ручка передняя | N000-037-071 | - |
|
| 2 | Ручка тормоза | N000-037-072 | - |
|
| 7 | Корпус левая часть | N000-037-073 | - |
|
| 9 | Колодка тормозная | N000-037-074 | - |
|
| 11 | Насос масляный в сборе | N000-037-075 | 843 |
|
| 13 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 |
|
| 14 | Корпус правая часть | N000-037-076 | - |
|
| 18 | Упор зубчатый | N000-036-995 | 215 |
|
| 19 | Уплотнитель резиновый | N000-036-996 | 131 |
|
| 21 | Пластина регулировки натяжения | N000-037-062 | 871 |
|
| 22 | Шайба | N000-036-997 | - |
|
| 23 | Звездочка | N000-037-069 | 707 |
|
| 25 | Кронштейн ручки боковой | N000-037-077 | - |
|
| 27 | Бачок масляный | N000-037-078 | 367 |
|
| 28 | Крышка масляного бака в сборе | N000-037-066 | - |
|
| 30 | Курок | N000-037-079 | - |
|
| 31 | Пружина торсионная | N000-036-983 | 54 |
|
| 32 | Пружина | N000-037-080 | - |
|
| 33 | Микровыключатель DKLD WD01 14(12)A 250VAC | V000-003-485 | 404 |
|
| 34 | Кнопка блокировки курка | N000-037-081 | - |
|
| 35 | Плата электронная управления двигателем ПЦ-2745 GY9825/2925 | V000-004-624 | 1 254 |
|
| 36 | Конденсатор 0.33мкФ 275В | V000-007-553 | - |
|
| 39 | Шнур сетевой H07RN-F 2х1.5мм2 0.35м | V000-006-400 | 606 |
|
| 44 | Щетка графитовая (пара) 7.5x14.5x22 | N000-037-055 | 146 |
|
| 45 | Гильза щеткодержателя (пара) | N000-036-956 | 89 |
|
| 46 | Корпус двигателя задняя часть | N000-041-005 | 384 |
|
| 49 | Статор КДС | N000-037-082 | 3 986 |
|
| 50 | Ротор КДС | N000-037-083 | 3 852 |
|
| 53 | Корпус статора | N000-037-084 | - |
|
| 56 | Шестерня малая Z10 | N000-037-085 | 299 |
|
| 58 | Шайба D12хd4х0.8 | N000-037-025 | - |
|
| 60 | Колесо тормоза | N000-037-086 | - |
|
| 63 | Кольцо тормоза (сталь) | N000-037-087 | - |
|
| 64 | Пробка резиновая | N000-036-972 | - |
|
| 65 | Механизм тормоза | N000-037-088 | - |
|
| 66 | Пружина растяжения | N000-037-089 | - |
|
| 68 | Блок переключения | N000-037-090 | - |
|
| 70 | Штифт | N000-036-969 | - |
|
| 71 | Промщит | N000-037-091 | 943 |
|
| 72 | Шестерня большая D65 Z41 | N000-037-092 | 502 |
|
| 73 | Шпонка 3х8 | N000-037-093 | - |
|
| 74 | Шпонка 4х8 | N000-037-094 | - |
|
| 75 | Вал выходной | N000-037-095 | - |
|
| 76 | Шпонка 2.5х3.7х10 | N000-036-959 | - |
|
| 80.C | Крышка шины в сборе с натяжителем цепи | N000-037-096 | 1 617 |
|
