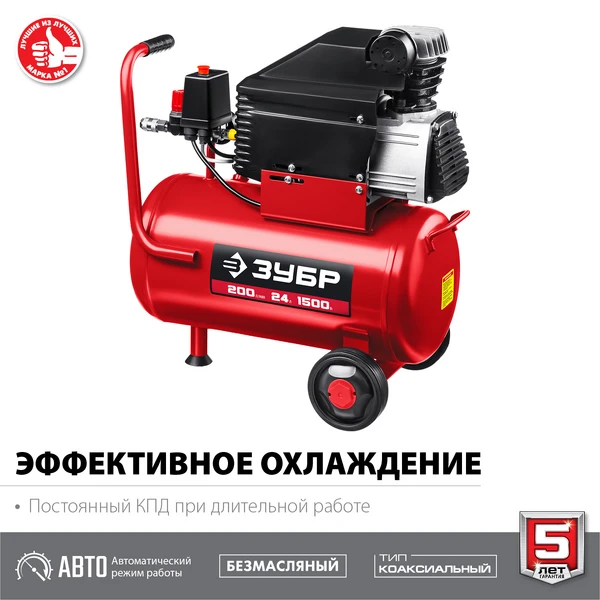

ЗУБР 200 л/мин, 24 л, 1500 Вт, безмаслянный компрессор (КП-200-24)
Качественное и надежное переносное оборудование для периодических работ дома, на даче, в небольшой мастерской, а так же для регулярной очистки от пыли офисной и бытовой техники . Безмасляный компрессор - это чистый, без примесей масла, воздух на выходе. При правильной эксплуатации ресурс данных компрессоров составляет не менее 1000 часов*. * на основании результатов испытаний лаборатории компании АО «ЗУБР ОВК»

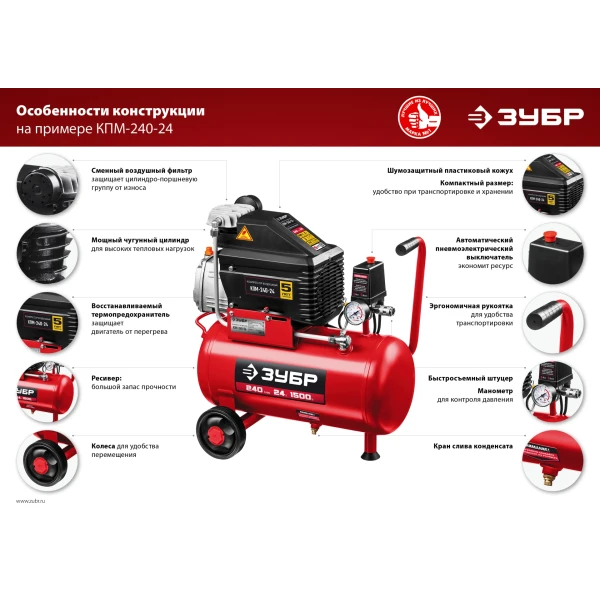

Преимущества
- Готов к работе сразу после покупки
- Вырабатываемый воздух не содержит примесей масла, что не требует установки дорогостоящих маслоотделителей
- Поршневой тип компрессора наиболее производителен среди другим типов
- Не требует заправки маслом и контроля за наличием и его замены
- Прямой привод упрощает конструкцию и увеличивает надежность
- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха

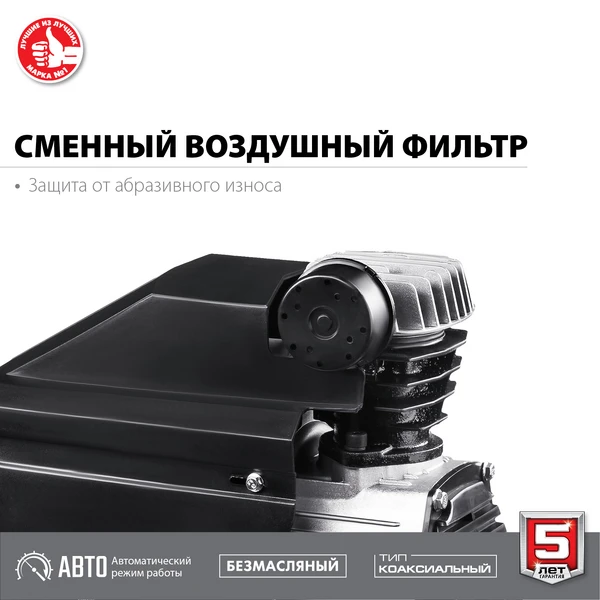

- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Быстросъемный штуцер обеспечивает удобное и быстрое подключение и отключение пневмоинструмента

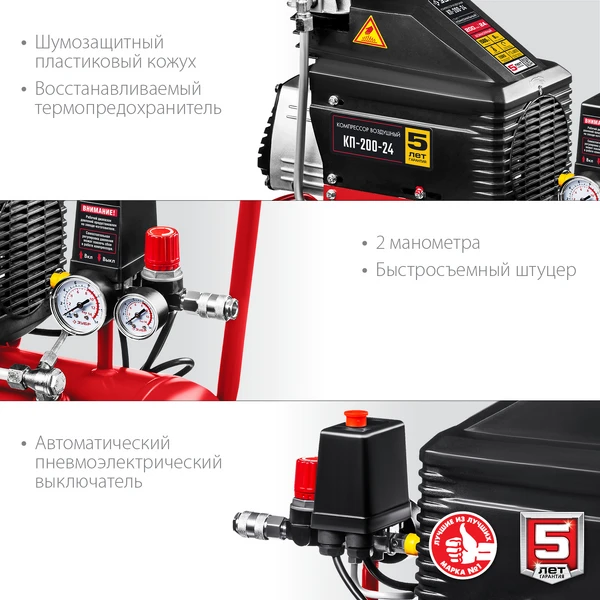

- Контроль давления в ресивере и на выходе при помощи двух манометров
- Самовосстанавливающийся термопредохранитель
- Регулировка давления на выходе позволяет настраивать давление воздуха зависимости от используемого пневмоинструмента
- Механический клапан сброса давления
- Шумозащитный пластиковый кожух

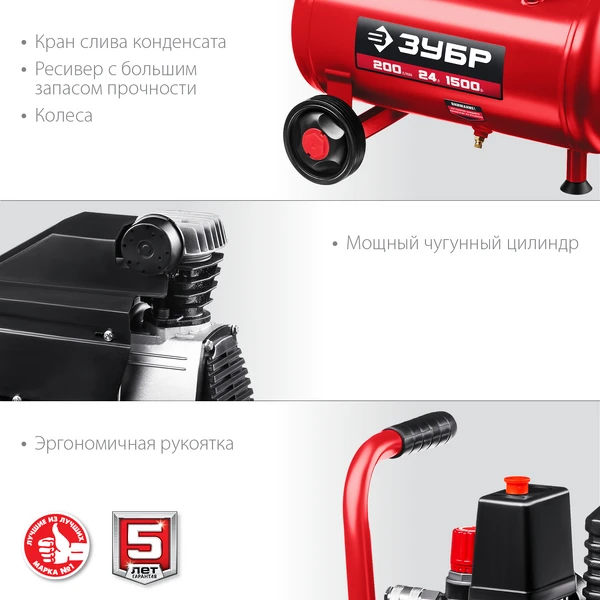

- Эргономичная ручка и колеса для удобства транспортировки
Использование
Для накопления, хранения и подачи воздуха
| Габариты, см | 58х28х62 |
| Масса изделия, кг | 21 |
| Масса в упаковке, кг | 23 |
| Гарантия | 60 |
| Мощность, Вт | 1500 |
| Термопредохранитель | есть |
| Напряжение, В/Гц | 220±10% /50 |
| Тип компрессора | поршневой |
| Тип смазки | безмасляный |
| Тип привода | прямой |
| Частота вращения, об/мин | 2850 |
| Макс производительность, л/мин | 200 |
| Мак. давление, Атм | 8 |
| Объем ресивера, л | 24 |
| Набор пневмоинструментов | нет |
| Кол-во выходов, шт | 1 |
| Тип соединения | быстросъемный |
| Тип упаковки | коробка картонная |

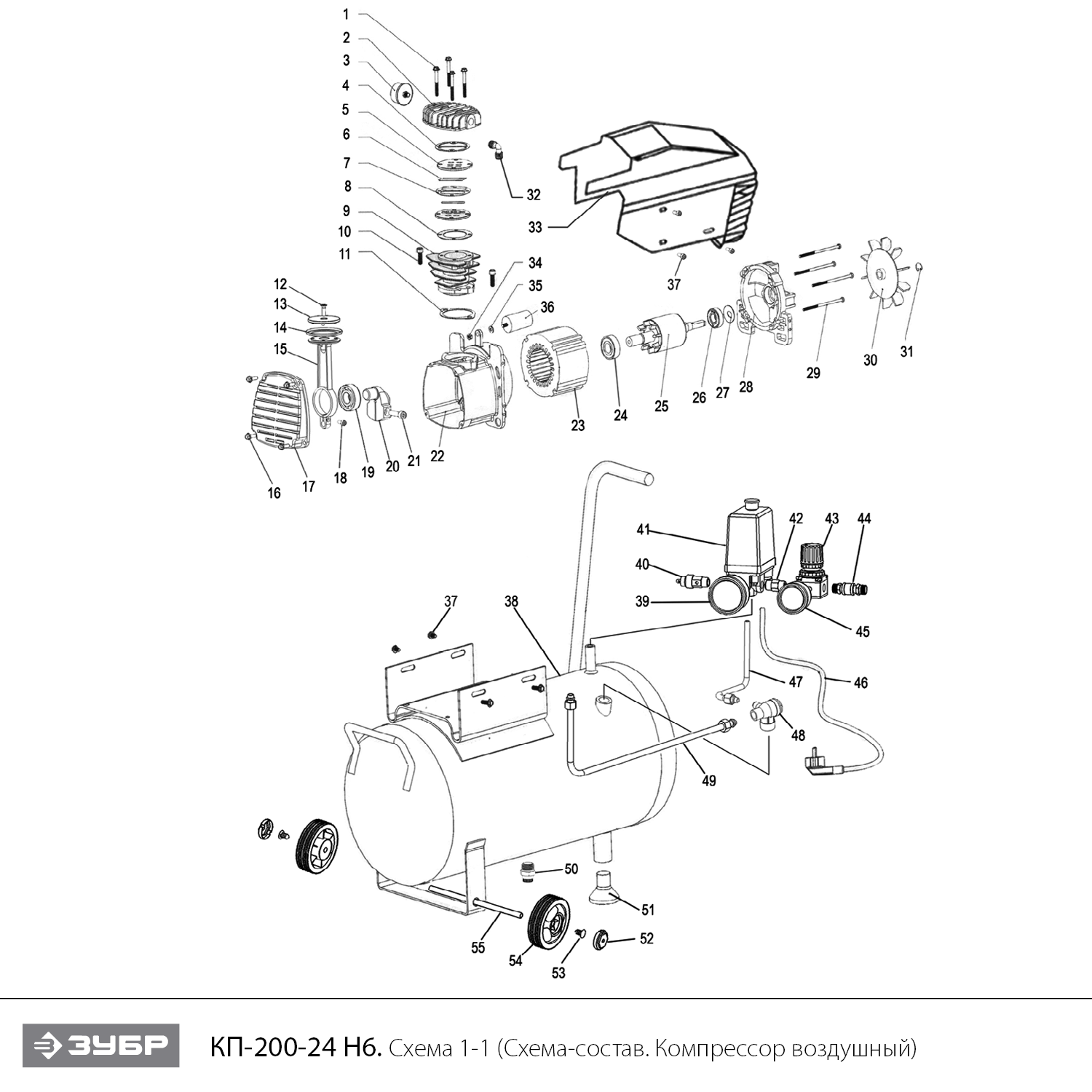

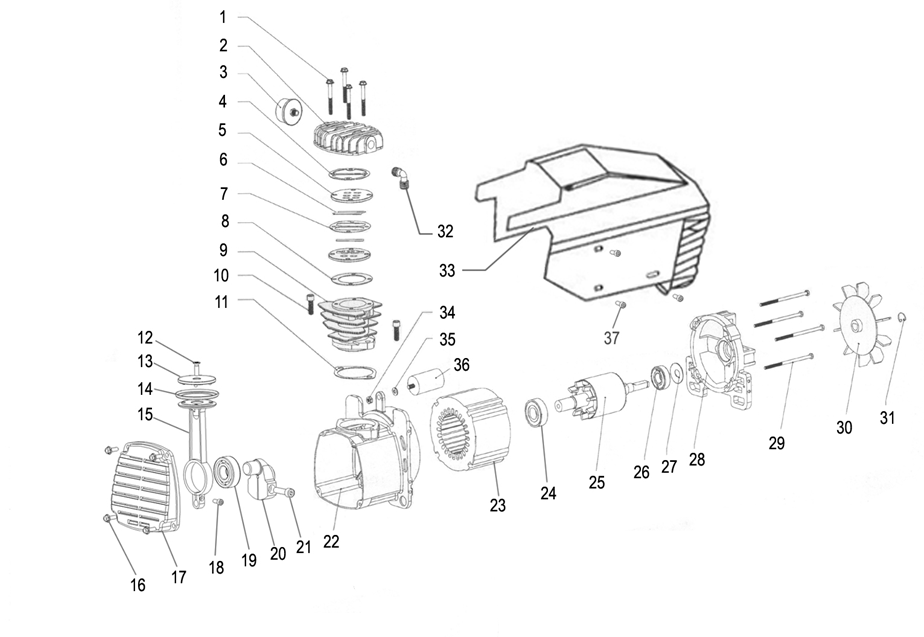

Схема сборки и запчасти ЗУБР 200 л/мин, 24 л, 1500 Вт, безмаслянный компрессор (КП-200-24)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M6х55 | N000-031-724 | - | |
| 2 | Головка цилиндра | N000-031-723 | 887.89 | |
| 3 | Фильтр воздушный каркасный D66х54 | N000-031-725 | 100 | |
| 4 | Прокладка головки блока цилиндра | N000-031-726 | 100 | |
| 5 | Диск клапанов | N000-031-727 | 389 | |
| 6 | Пластина клапанная 47x10 мм | N000-031-729 | 303.09 | |
| 7 | Прокладка алюминиевая | N000-031-728 | 100 | |
| 8 | Прокладка диска клапанов | N000-031-730 | 100 | |
| 9 | Цилиндр | N000-031-731 | 949.85 | |
| 10 | Болт M8x25 | N000-020-590 | - | |
| 11 | Прокладка цилиндра | N000-031-732 | 100 | |
| 12 | Болт M5x20 | N000-014-017 | - | |
| 13 | Шайба поршня прижимная | N000-031-733 | 211.08 | |
| 14 | Манжета уплотнительная 64.5хd45.5х1 | N000-031-734 | 289.02 | |
| 15 | Шатун | N000-031-735 | 452.31 | |
| 16 | Болт M6x16 | N000-009-932 | - | |
| 17 | Крышка картера | N000-031-736 | - | |
| 18 | Болт M5х20 | N000-025-607 | - | |
| 19 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 888.02 | |
| 20 | Кривошип | N000-031-737 | 692.02 | |
| 22 | Картер коленвала | N000-031-738 | - | |
| 23 | Статор АД в сборе с корпусом | N000-031-739 | 3 798.85 | |
| 25 | Ротор АД | N000-031-741 | 2 320.09 | |
| 26 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 28 | Крышка двигателя задняя | N000-031-742 | 549.11 | |
| 29 | Болт M5х95 | N000-031-744 | - | |
| 30 | Крыльчатка D50 | N000-031-743 | 100 | |
| 31 | Кольцо стопорное D13 | N000-027-676 | - | |
| 32 | Патрубок угловой 3/8х3/8 | N000-018-916 | 123.64 | |
| 33 | Кожух защитный | N000-031-757 | 368 | |
| 34 | Гайка М10 | N000-008-543 | - | |
| 35 | Шайба-гровер D8 | N000-018-202 | - | |
| 36 | Конденсатор 30мФ 450В | V000-007-575 | 584.99 | |
| 37 | Болт M5X14 | N000-026-230 | - | |
| 38 | Рессивер 24л | N000-031-758 | - | |
| 39 | Манометр 14bar (D53 1/4" папа резьба сзади) | N000-031-755 | 396.59 | |
| 40 | Клапан предохранительный | N000-031-751 | 180.92 | |
| 41 | Реле давления 6-8bar 4 hole 1/4 | N000-031-756 | 960.15 | |
| 42 | Коннектор R1/4 | N000-031-754 | 100 | |
| 43 | Регулятор 1/4 | N000-031-759 | 688.8 | |
| 44 | Муфта быстроразъемная 1/4" | N000-031-752 | 452.31 | |
| 45 | Манометр 14bar (D40 1/8" папа резьба сзади) | N000-031-760 | 370.89 | |
| 47 | Труба выходная | N000-031-761 | 100 | |
| 48 | Клапан обратный | N000-031-753 | 557.85 | |
| 49 | Труба выпускная | N000-031-750 | 100 | |
| 50 | Кран слива конденсата | N000-031-749 | 234 | |
| 51 | Ножка | N000-031-762 | - | |
| 52 | Колпак колеса | N000-031-763 | - | |
| 53 | Штифт колеса | N000-031-764 | - | |
| 54 | Колесо пластиковое D118хd12х29(44) | N000-031-765 | 183.03 | |
| 55 | Ось | N000-031-766 | - | |
