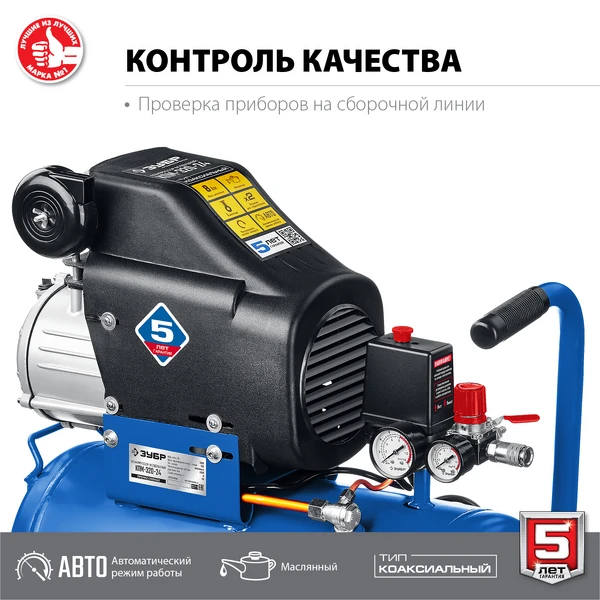

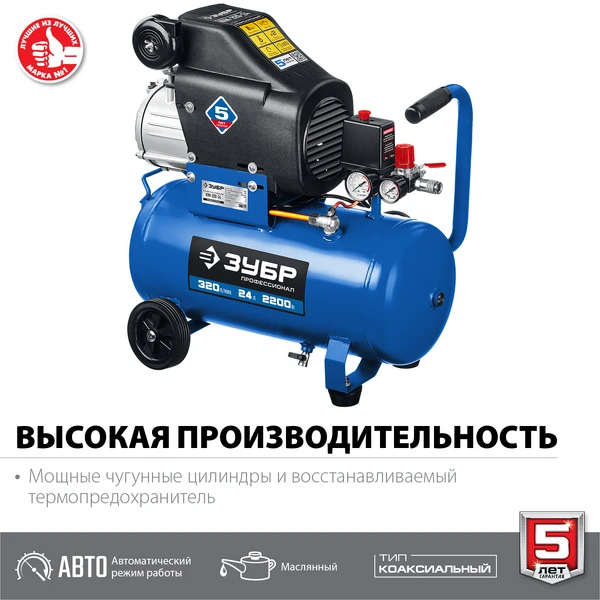

ЗУБР 320 л/мин, 24 л, 2200 Вт, масляный компрессор, Профессионал (КПМ-320-24)
Грамотное сочетание новых технологий и проверенных временем конструкционных решений, которое найдет свое применение в мастерской, на производстве и в строительстве. Серия «Профессионал» отличается увеличенным ресурсомвозможность подключения двух инструментов, раздельно регулировать расход воздуха через каждый и автоматический режим работы изделия. Высокая производительность, возможность подключения двух инструментов, раздельная регулировка расхода воздуха через каждый позволяет подключать большой ассортимент пневмоинструмента. При правильной эксплуатации в соответствии с рекомендациями производителя ресурс данных компрессоров составит не менее 4000 часов*. * на основании результатов испытаний лаборатории компании АО «ЗУБР ОВК»

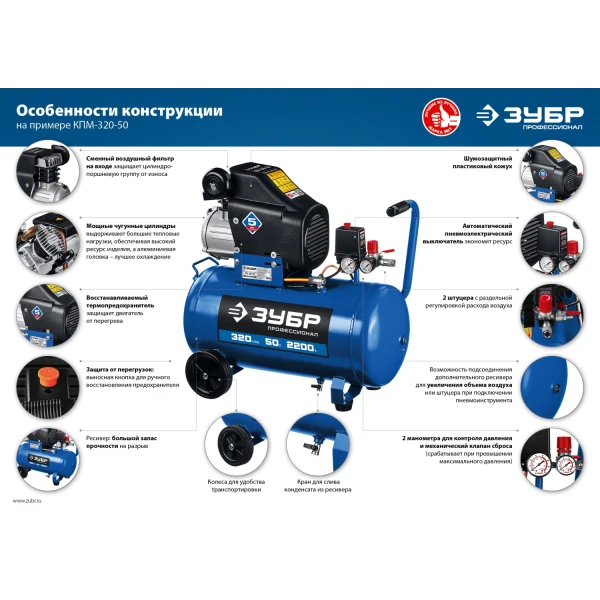

Преимущества
- Масляный тип смазки продлевает срок службы наиболее важной части изделия цилиндро-поршневой группы
- Поршневой тип компрессора наиболее производителен среди другим типов
- Прямой привод упрощает конструкцию и увеличивает надежность
- Мощные чугунные цилиндры и алюминиевая головка
- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха
- Восстанавливаемый термопредохранитель

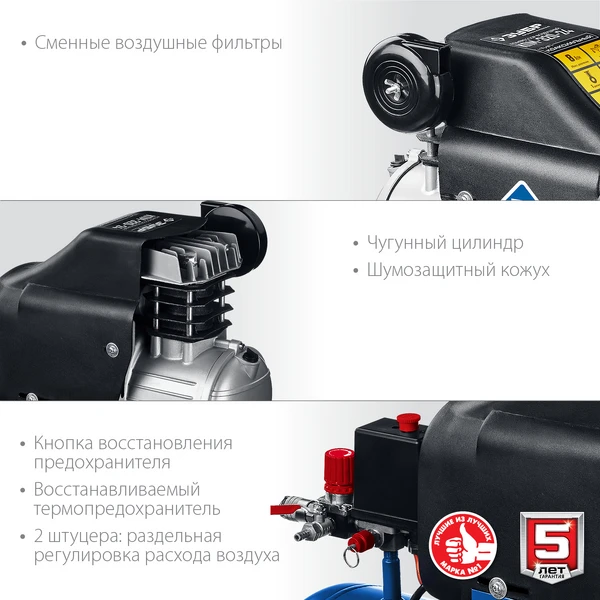

- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Два типа штуцеров «елочка» и быстросъемник ¼″ для подключения рабочего инструмента делают изделие универсальным
- Возможность замены штуцера «елочка» на любой другой штуцер с внутренней резьбой ½″

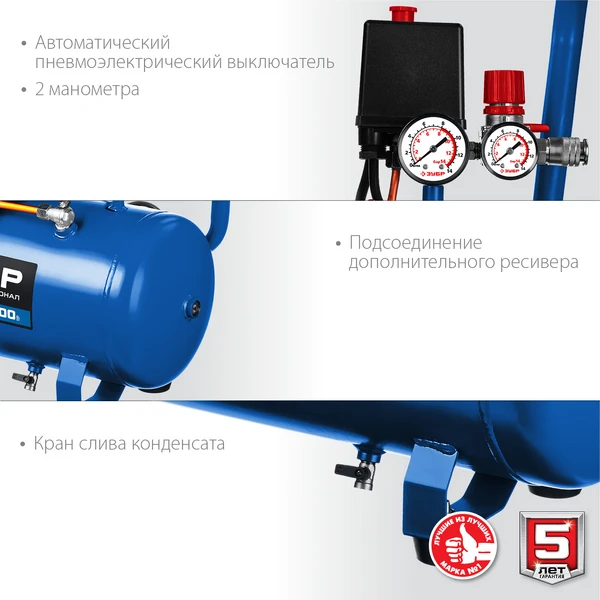

- Контроль давления в ресивере и на выходе при помощи двух манометров
- Раздельная регулировка расхода воздуха через каждый штуцер позволяет настраивать и контролировать независимую работу двумя подключенными инструментам
- Механический клапан сброса давления
- Шумозащитный пластиковый кожух
- Эргономичная ручка и колеса для удобства транспортировки
- Возможность подсоединения дополнительного ресивера или штуцера
Использование
Для накопления, хранения и подачи воздуха
| Габариты, см | 62х28.5х62 |
| Масса изделия, кг | 24.2 |
| Масса в упаковке, кг | 27.2 |
| Гарантия | 60 |
| Мощность, Вт | 2200 |
| Термопредохранитель | есть |
| Напряжение, В/Гц | 220±10% /50 |
| Тип компрессора | поршневой |
| Тип смазки | масляный |
| Тип привода | прямой |
| Частота вращения, об/мин | 2850 |
| Макс производительность, л/мин | 320 |
| Мак. давление, Атм | 8 |
| Объем ресивера, л | 24 |
| Набор пневмоинструментов | нет |
| Кол-во выходов, шт | 2 |
| Тип соединения | Рапид (EURO) 1/4″ / «ёлочка» 8мм |
| Тип упаковки | коробка картонная |

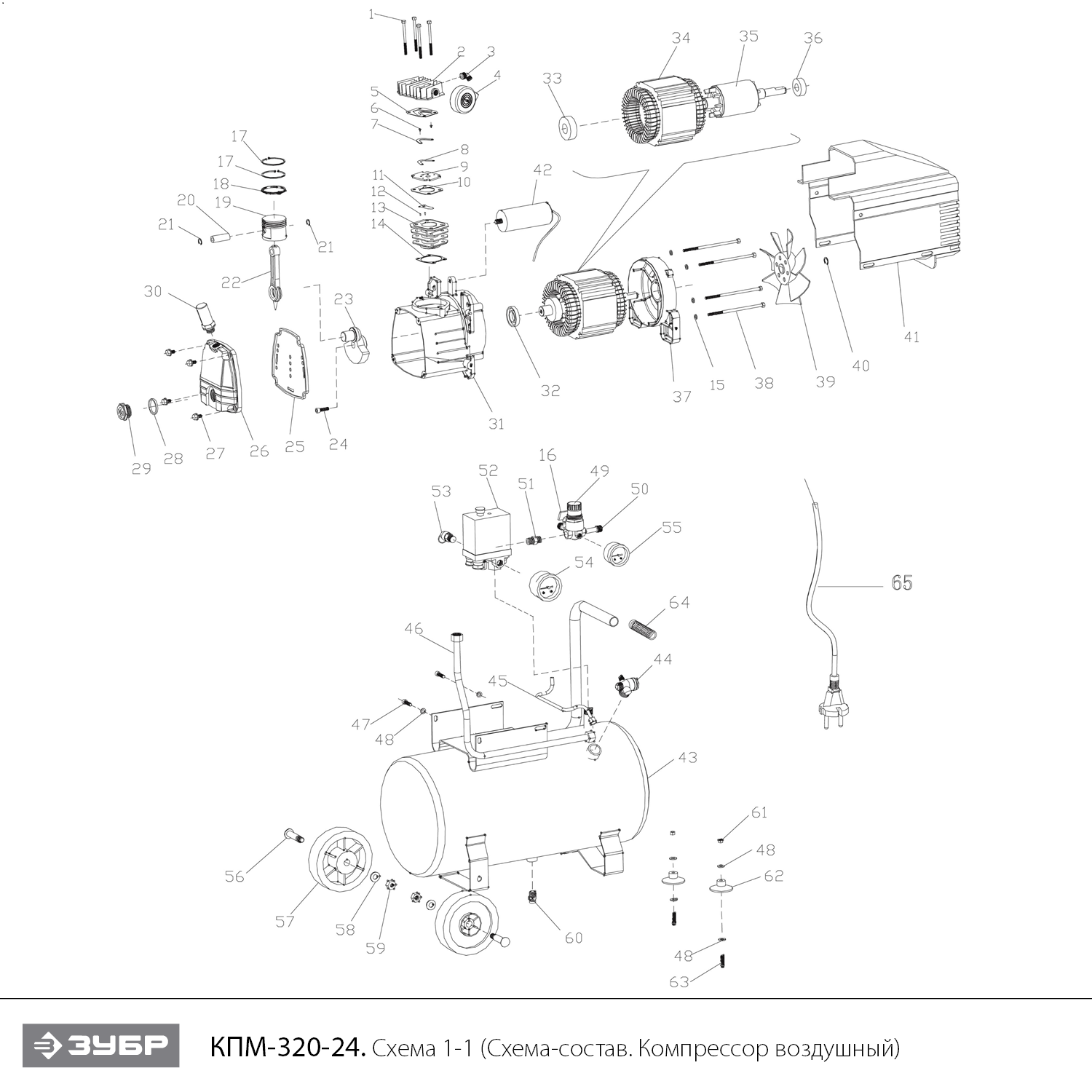

Схема сборки и запчасти ЗУБР 320 л/мин, 24 л, 2200 Вт, масляный компрессор, Профессионал (КПМ-320-24)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Головка цилиндра 1/2х1/2 | N000-018-983 | 705.6 | |
| 3 | Патрубок угловой 1/2х1/2 | U571-160-037 | - | |
| 4 | Фильтр воздушный в сборе | N000-018-979 | 202.06 | |
| 5 | Прокладка головки цилиндра 70х90 паронит | N000-018-985 | 107.37 | |
| 6-9 | Диск клапанов | N000-043-094 | 160 | |
| 10 | Прокладка клапанная | N000-018-989 | 124 | |
| 11 | Пластина клапанная фигурная L62 | N000-018-988 | 100 | |
| 13 | Цилиндр 51x71 | N000-018-990 | 1 386.42 | |
| 14 | Прокладка паронитовая D66 | N000-018-994 | 134.64 | |
| 16 | Кран шаровый | N000-031-839 | 437.24 | |
| 17.18 | Кольца поршневые и маслосъемные D51 (набор 3 шт) | N000-018-995 | 212.21 | |
| 18 | Кольцо маслосъёмное D51 | N000-018-996 | 129.16 | |
| 19 | Поршень D51х50 | N000-018-997 | 369.05 | |
| 20 | Палец поршневой D12.8х47 | N000-018-998 | 100 | |
| 21 | Кольцо стопорное | N000-018-999 | 100 | |
| 22 | Шатун D23хd12.5х94 | N000-019-000 | 155.59 | |
| 23 | Коленвал 23х20х20 | N000-019-001 | 406.14 | |
| 24 | Винт | N000-019-002 | - | |
| 25 | Уплотнение крышки картера | N000-019-003 | 220.77 | |
| 26 | Крышка картера | N000-019-004 | 728 | |
| 27 | Болт | N000-019-005 | - | |
| 28 | Кольцо уплотнительное | N000-019-006 | - | |
| 29 | Окошко контроля уровня масла | N000-019-007 | 202.06 | |
| 29 | Окошко контроля уровня масла | N000-019-166 | - | |
| 30 | Пробка-сапун D22.5х57 M16х1.5 | N000-019-069 | 124 | |
| 30 | Пробка-сапун D22.5х57 M16х1.5 | N000-019-008 | 124 | |
| 31 | Картер коленвала | N000-019-009 | 1 817.37 | |
| 32 | Сальник D40хd20х7 | N000-018-860 | 100 | |
| 33 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 888.02 | |
| 34 | Статор АДА | N000-019-011 | 6 507.2 | |
| 35 | Ротор АД | N000-019-012 | 3 030.93 | |
| 36 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 37 | Крышка статора | N000-019-013 | 588.73 | |
| 38 | Болт | N000-019-014 | - | |
| 39 | Крыльчатка D146хd14 | N000-019-015 | 317.24 | |
| 40 | Кольцо стопорное | N000-019-016 | - | |
| 41 | Кожух защитный | N000-019-017 | 15 154.64 | |
| 42 | Конденсатор 40мФ 450В CBB60 | N000-019-018 | 589.51 | |
| 43 | Ресивер 24л | N000-019-019 | 8 188.53 | |
| 44 | Клапан обратный ZG1/2-G3/8-M10x1 | N000-018-953 | 236.41 | |
| 45 | Трубка D6х190 | N000-019-021 | 285.09 | |
| 46 | Трубка | N000-019-022 | 707.22 | |
| 47 | Винт | N000-019-023 | - | |
| 48 | Шайба | N000-019-024 | - | |
| 49 | Регулятор давления четырехвыводной 1/4х/1/4х1/8 n/r | N000-019-103 | 573.99 | |
| 50 | Ниппель клапана | N000-019-026 | 276.79 | |
| 51 | Патрубок | N000-019-027 | - | |
| 52 | Выключатель пневматический 10Атм FB-30max. voit240-amp15-mpa1.2-psi175 | V000-006-227 | 1 148.01 | |
| 53 | Клапан предохранительный | N000-019-028 | 276.79 | |
| 54 | Манометр 14bar (D40 1/8" папа резьба сзади) | U571-160-056 | 469.48 | |
| 55 | Манометр 14bar (D53 1/4" папа резьба сзади) | U571-160-058 | 508.64 | |
| 56 | Винт 12х50 | N000-019-044 | - | |
| 57 | Колесо 5" | N000-019-032 | 314.1 | |
| 58 | Шайба | N000-019-033 | - | |
| 59 | Гайка | N000-019-034 | - | |
| 60 | Пробка слива конденсата 1/4" | N000-019-035 | 202.06 | |
| 61 | Гайка | N000-019-036 | - | |
| 62 | Опора резиновая | N000-019-037 | 260 | |
| 63 | Винт | N000-019-038 | - | |
| 64 | Шнур сетевой 3*1.5 1.5m | N000-019-039 | - | |
