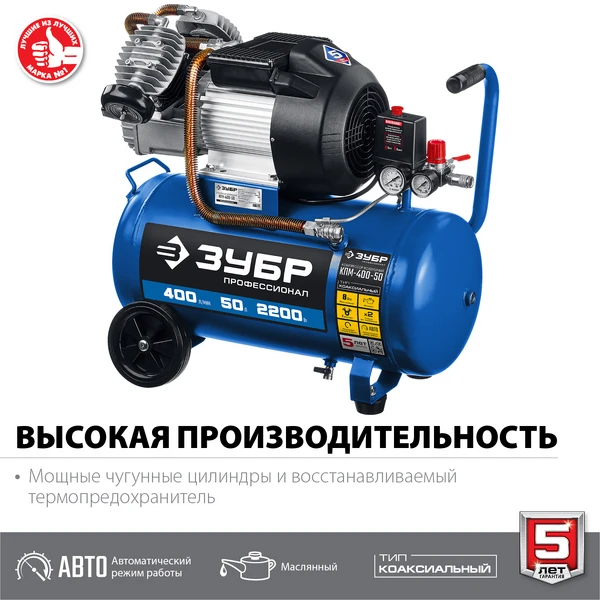

ЗУБР 400 л/мин, 50 л, 2200 Вт, масляный компрессор, Профессионал (КПМ-400-50)
Грамотное сочетание новых технологий и проверенных временем конструкционных решений, которое найдет свое применение в мастерской, на производстве и в строительстве. Серия «Профессионал» отличается увеличенным ресурсомвозможность подключения двух инструментов, раздельно регулировать расход воздуха через каждый и автоматический режим работы изделия. Высокая производительность, возможность подключения двух инструментов, раздельная регулировка расхода воздуха через каждый позволяет подключать большой ассортимент пневмоинструмента. При правильной эксплуатации в соответствии с рекомендациями производителя ресурс данных компрессоров составит не менее 4000 часов*. * на основании результатов испытаний лаборатории компании АО «ЗУБР ОВК»
Преимущества
- Масляный тип смазки продлевает срок службы наиболее важной части изделия цилиндро-поршневой группы
- Поршневой тип компрессора наиболее производителен среди другим типов
- Прямой привод упрощает конструкцию и увеличивает надежность

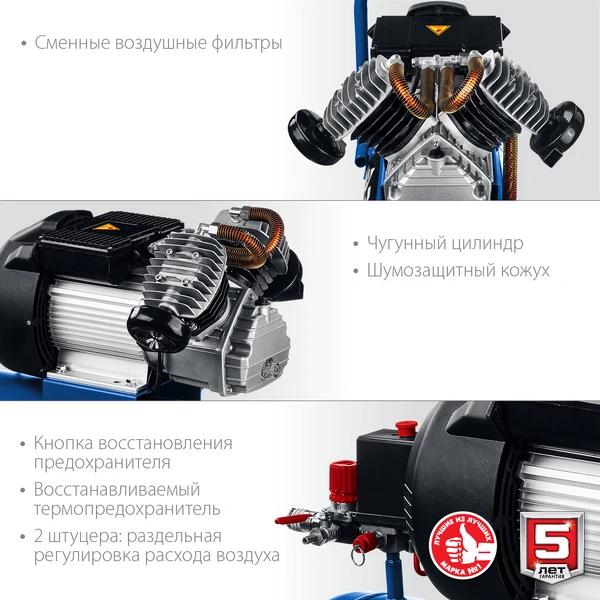

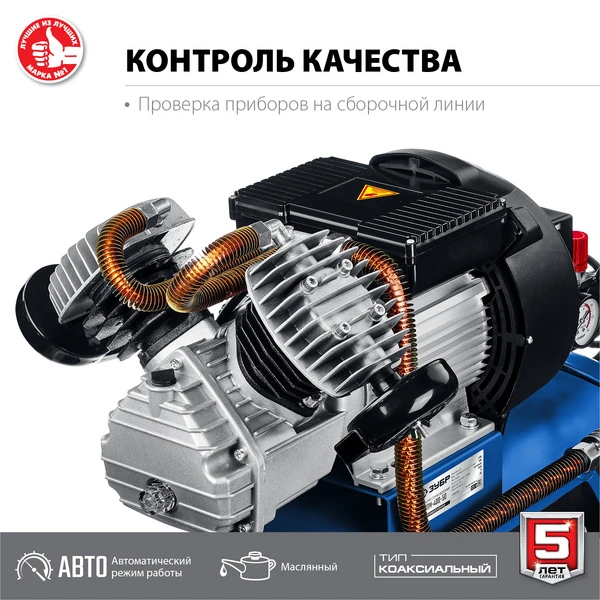

- Мощные чугунные цилиндры и алюминиевая головка

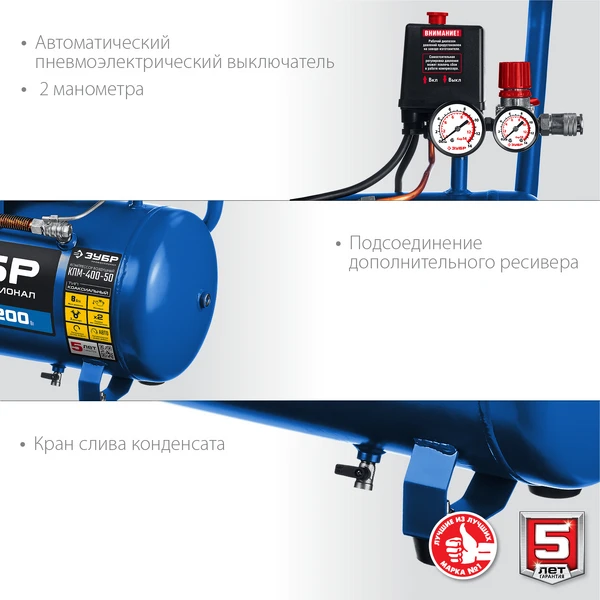

- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха
- Восстанавливаемый термопредохранитель
- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Два типа штуцеров «елочка» и быстросъемник ¼″ для подключения рабочего инструмента делают изделие универсальным
- Возможность замены штуцера «елочка» на любой другой штуцер с внутренней резьбой ½″
- Контроль давления в ресивере и на выходе при помощи двух манометров
- Раздельная регулировка расхода воздуха через каждый штуцер позволяет настраивать и контролировать независимую работу двумя подключенными инструментам
- Механический клапан сброса давления
- Шумозащитный пластиковый кожух
- Эргономичная ручка и колеса для удобства транспортировки
- Возможность подсоединения дополнительного ресивера или штуцера
Использование
Для накопления, хранения и подачи воздуха
| Габариты, см | 75х34.5х71 |
| Масса изделия, кг | 33 |
| Масса в упаковке, кг | 37.1 |
| Гарантия | 60 |
| Мощность, Вт | 2200 |
| Термопредохранитель | есть |
| Напряжение, В/Гц | 220±10% /50 |
| Тип компрессора | поршневой |
| Тип смазки | масляный |
| Тип привода | прямой |
| Частота вращения, об/мин | 2850 |
| Макс производительность, л/мин | 400 |
| Мак. давление, Атм | 8 |
| Объем ресивера, л | 50 |
| Набор пневмоинструментов | нет |
| Кол-во выходов, шт | 2 |
| Тип соединения | Рапид (EURO) 1/4″ / «ёлочка» 8мм |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 400 л/мин, 50 л, 2200 Вт, масляный компрессор, Профессионал (КПМ-400-50)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ресивер 50л | N000-019-040 | 11 147.03 | |
| 2 | Колесо 6" | N000-019-041 | 188.46 | |
| 3 | Шайба | N000-019-042 | 100 | |
| 4 | Гайка | N000-019-043 | 100 | |
| 5 | Винт 12х50 | N000-019-044 | - | |
| 6 | Болт слива конденсата 1/4" | N000-019-045 | - | |
| 7 | Болт | N000-019-046 | - | |
| 8 | Шайба | N000-019-047 | - | |
| 9 | Колесо D147хd12х33 | N000-019-048 | 339.99 | |
| 10 | Шайба | N000-019-049 | 100 | |
| 11 | Гайка | N000-019-050 | 101.03 | |
| 12 | Клапан обратный 1/2х3/4 | N000-031-066 | 425.49 | |
| 13 | Шнур сетевой 3*1.5 1.5m | N000-019-052 | 505.15 | |
| 14 | Трубка медная 6х200 | N000-019-053-2 | 124 | |
| 15 | Манометр 14bar (D40 1/8" папа резьба сзади) | U571-160-056 | 469.48 | |
| 16 | Манометр 14bar (D53 1/4" папа резьба сзади) | U571-160-058 | 508.64 | |
| 17 | Регулятор давления четырехвыводной 1/4х/1/4х1/8 n/r | N000-019-103 | 573.99 | |
| 18 | Выключатель пневматический 10Атм FB-30max. voit240-amp15-mpa1.2-psi175 | V000-006-227 | 1 148.01 | |
| 19 | Трубка радиатор D12х520 | N000-031-878 | - | |
| 19.1 | Штуцер трех выводной | N000-031-877 | 1 414.43 | |
| 20 | Клапан предохранительный 1/4" 8.4~9.2 bar | N000-019-058 | 335.57 | |
| 21 | Картер коленвала | N000-031-067 | 1 860.22 | |
| 22 | Сальник D47хd25х7 | N000-019-060 | 124 | |
| 23 | Крышка статора | N000-031-068 | - | |
| 24 | Болт | N000-019-062 | - | |
| 25 | Шайба | N000-019-063 | - | |
| 27 | Крыльчатка двигателя D200хd24 (12 лопастей) | N000-031-875 | 323.83 | |
| 28 | Кожух защитный | N000-031-069 | 410 | |
| 29 | Конденсатор 250мкФ 250В CD60 | N000-019-170 | 630.43 | |
| 30 | Коленвал | N000-031-070 | 683.44 | |
| 31 | Пробка-сапун D22.5х57 M16х1.5 | N000-019-069 | 124 | |
| 32 | Винт | N000-019-070 | - | |
| 33 | Окошко контроля уровня масла | N000-019-071 | 202.06 | |
| 34 | Кольцо уплотнительное | N000-019-072 | - | |
| 35 | Крышка картера | N000-031-071 | 539.48 | |
| 36 | Уплотнение крышки картера | N000-031-072 | 124 | |
| 37 | Подшипник шариковый 6205-2RS (52х25х15) JT | U009-620-5RS | 676.27 | |
| 38 | Ротор АД | N000-031-073 | 5 051.55 | |
| 39 | Статор АД в сборе с корпусом | N000-031-074 | 12 714 | |
| 40 | Выключатель автоматический 250В 12А | V000-003-285 | 138.4 | |
| 42 | Головка цилиндра 1/2х3/8 | N000-031-075 | 541.08 | |
| 43 | Прокладка головки цилиндра D73xd62.5х1 | N000-031-076 | 123.26 | |
| 44 | Основание клапана | N000-031-077 | 363.71 | |
| 45 | Прокладка алюминиевая D73 | N000-031-078 | 124 | |
| 47 | Прокладка клапанная D72.5xd49х0.9 | N000-031-080 | 117.2 | |
| 48 | Цилиндр D47мм | N000-031-082 | 753.69 | |
| 49 | Уплотнение D67xd55х0.8хL99 | N000-031-083 | 124 | |
| 50 | Пластина клапанная 47x10 мм | N000-018-836 | 270.76 | |
| 51 | Фильтр воздушный в сборе с фильтрующим элементом | N000-018-254 | 298.67 | |
| 52 | Болт | N000-019-087 | - | |
| 53 | Шайба | N000-019-088 | - | |
| 54 | Винт | N000-019-089 | - | |
| 55 | Шатун D22хd12х85 | N000-031-084 | 179.82 | |
| 56 | Кольца поршневые D47хh1.5 (набор 2 шт) | N000-031-085 | 132 | |
| 57 | Поршень D47х40 | N000-031-086 | 245.66 | |
| 58 | Кольцо стопорное D12 сжимное | N000-019-093 | 100 | |
| 59 | Палец поршневой D12х38.5 | N000-031-087 | 122 | |
| 60 | Кольца поршневые и маслосъемные D47 (набор 3 шт) | N000-031-088 | 132 | |
| 61 | Патрубок | N000-019-096 | 262.71 | |
| 62 | Трубка радиатор D10х230 | N000-031-882 | 303.09 | |
| 62.1 | Ручка 25 | N000-019-097 | 202.06 | |
| 63 | Патрубок угловой 3/8х3/8 | N000-018-916 | 123.64 | |
| 64 | Втулка | N000-019-099 | - | |
| 65 | Конденсатор 40мкФ 450В CBB60 | N000-019-169 | 507.18 | |
| 66 | Муфта быстроразъемная (БРС) 1/4" | N000-031-090 | 404.12 | |
| 67 | Кран шаровой | N000-031-091 | - | |
| 68 | Корпус статора | N000-031-089 | - | |
| 69.70 | Короб электрический (в сборе с крышкой EV69.70) | N000-040-667 | 505.15 | |
