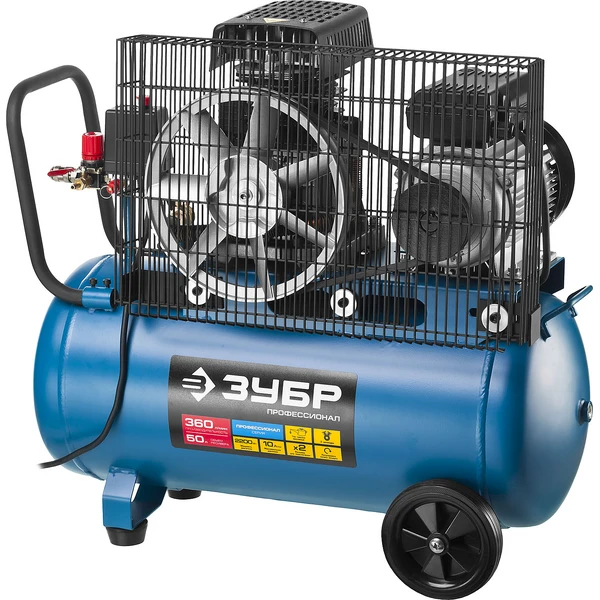

ЗУБР 360 л/мин, 50 л, 2200 Вт, ременной масляный компрессор, Профессионал (ЗКПМ-360-50-Р-2.2)
Оптимальный выбор для производства или строительства в условиях длительной интенсивной эксплуатации, могут использоваться с широким спектром пневматического инструмента и аксессуаров. Высокая производительность, возможность подключения двух инструментов, раздельно регулировать расход воздуха через каждый и автоматический режим работы изделия позволяют работать без простоев и ручных переключений. При правильной эксплуатации в соответствии с рекомендациями производителя ресурс данных компрессоров составит не менее 7200 часов*. * на основании результатов испытаний лаборатории компании АО «ЗУБР ОВК»

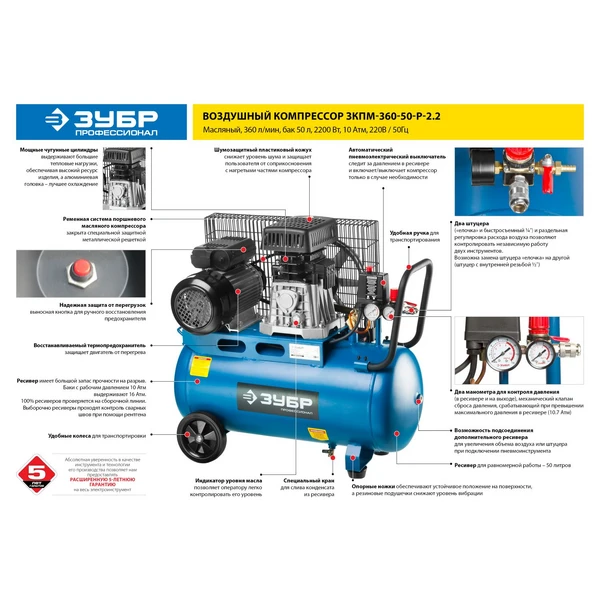

Преимущества
- Ременной привод увеличивает срок службы за счет повышения
- износоустойчивости деталей компрессора:
- меньшее число оборотов по сравнению с прямым приводом
- сглаживает пиковые нагрузки на двигатель
- лучшее охлаждение двигателя, т.к. не поступает тепло от компрессора

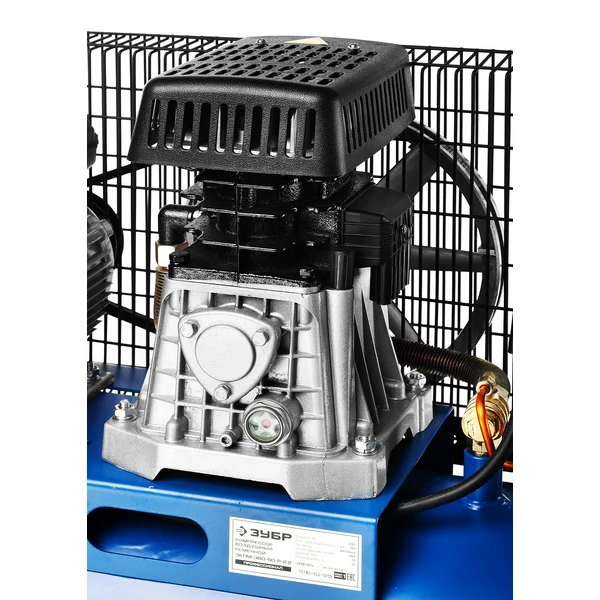

- два мощных чугунных цилиндра и алюминиевая головка - Поршневой тип компрессора наиболее производителен среди другим типов
- Масляный тип смазки продлевает срок службы наиболее важной части изделия цилиндро-поршневой группы
- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха
- Защита от перегрузок
- Восстанавливаемый термопредохранитель
- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Два типа штуцеров «елочка» и быстросъемник ¼″ для подключения рабочего инструмента делают изделие универсальным
- Возможность замены штуцера «елочка» на любой другой штуцер с внутренней резьбой ½″

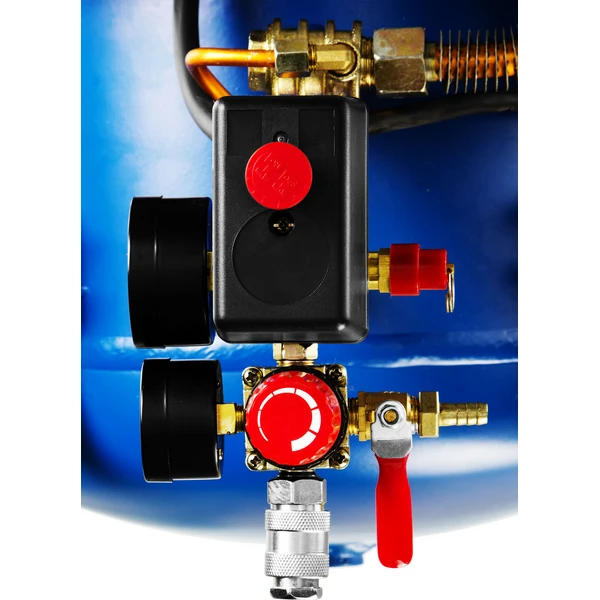

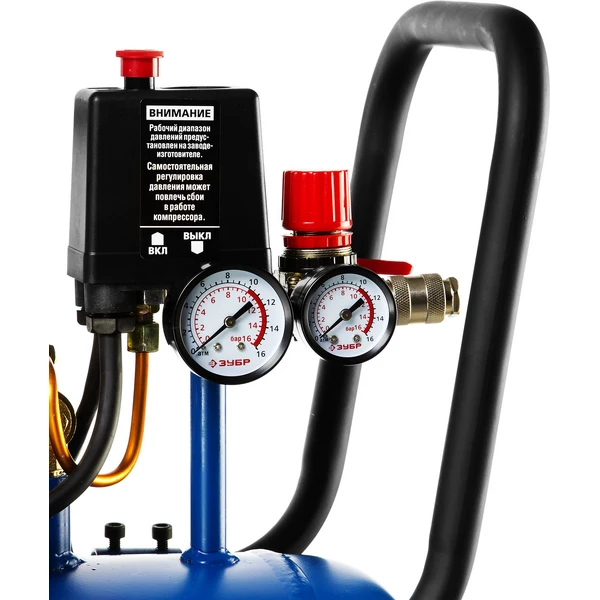

- Контроль давления в ресивере и на выходе при помощи двух манометров
- Раздельная регулировка расхода воздуха через каждый штуцер позволяет настраивать и контролировать независимую работу двумя подключенными инструментам
- Механический предохранитель клапан высокого давления
- Шумозащитный пластиковый кожух

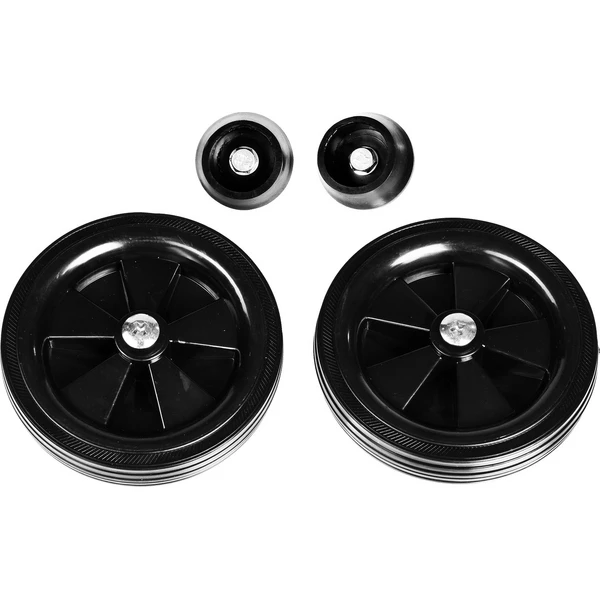

- Эргономичная ручка и колеса для удобства транспортировки
- Возможность подсоединения дополнительного ресивера или штуцера
Использование
Для выработки, накопления, хранения и регулируемой подачи воздуха
| Габариты, см | 79.8х42,5х69,8 |
| Масса изделия, кг | 42.3 |
| Масса в упаковке, кг | 48.2 |
| Гарантия | 60 |
| Мощность, Вт | 2200 |
| Термопредохранитель | есть |
| Напряжение, В/Гц | 220±10% /50 |
| Тип компрессора | ременной |
| Тип смазки | масляный |
| Тип привода | ременной |
| Частота вращения, об/мин | 1050 |
| Макс производительность, л/мин | 360 |
| Мак. давление, Атм | 10 |
| Объем ресивера, л | 50 |
| Набор пневмоинструментов | нет |
| Кол-во выходов, шт | 2 |
| Тип соединения | быстросъемный/елочка |
| Тип упаковки | коробка картонная |

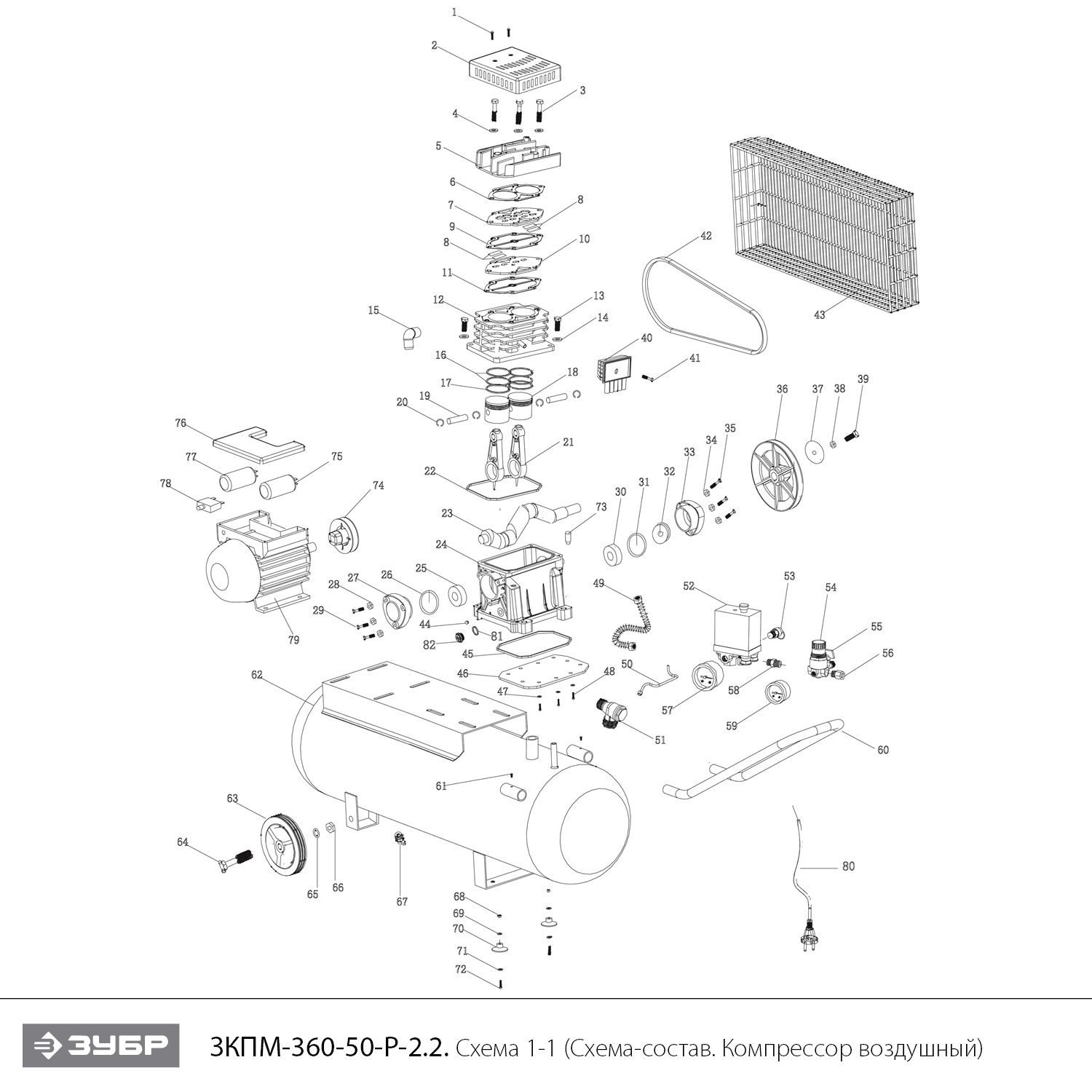

Схема сборки и запчасти ЗУБР 360 л/мин, 50 л, 2200 Вт, ременной масляный компрессор, Профессионал (ЗКПМ-360-50-Р-2.2)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Прокладка смотрового окна | N000-042-591 | - | |
| 2 | Кожух головки цилиндра | N000-042-587 | - | |
| 3 | Болт | N000-019-160 | - | |
| 5 | Головка цилиндра | N000-019-159 | 891.9 | |
| 6 | Прокладка головки цилиндра 149х64х48 | N000-019-158 | 155.1 | |
| 7 | Основание клапана | N000-019-157 | 1 577.68 | |
| 8 | Пластина клапанная 47х10 | N000-019-155 | 270 | |
| 9 | Прокладка алюминиевая 57х75х141 | N000-019-156 | 193.75 | |
| 9 | Прокладка медная | N000-019-156-2 | 192 | |
| 11 | Прокладка 149х64х48 | N000-019-154 | 138.4 | |
| 12 | Цилиндр D55х2 | N000-019-149 | 1 942.77 | |
| 15 | Патрубок угловой | N000-019-148 | 158.96 | |
| 16 | Кольцо поршневое 55 (набор 2 шт) | N000-019-147 | 194.28 | |
| 17 | Кольца поршневые и маслосъемные D55 (набор 3 шт) | N000-019-146 | 212.21 | |
| 18 | Поршень D55х47 | N000-019-145 | 405.95 | |
| 19 | Палец поршневой D12.8х46 | N000-019-143 | 100 | |
| 20 | Кольцо стопорное | N000-019-144 | 100 | |
| 21 | Шатун D35хd12.5х84 | N000-019-130 | 345.65 | |
| 22 | Прокладка | N000-019-129 | 129.16 | |
| 23 | Коленвал | N000-019-128 | 1 199.4 | |
| 24 | Картер коленвала | N000-019-127 | 3 030.93 | |
| 25 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 363.49 | |
| 26 | Уплотнение | N000-019-104 | 100 | |
| 27 | Крышка передняя | N000-019-105 | 303.09 | |
| 29 | Болт | N000-019-106 | - | |
| 30 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4RS | 452.31 | |
| 31 | Прокладка | N000-019-125 | 100 | |
| 32 | Сальник D47хd20х7 | N000-035-961 | - | |
| 33 | Крышка задняя | N000-019-123 | - | |
| 35 | Болт | N000-019-122 | - | |
| 36 | Шкив | N000-019-119 | - | |
| 37 | Шайба | N000-019-118 | 101.03 | |
| 40 | Корпус воздушного фильтра | N000-019-152 | 276.79 | |
| 40.C | Фильтр воздушный в сборе с фильтрующим элементом | N000-028-136 | 264.91 | |
| 41 | Болт | N000-019-153 | - | |
| 42 | Ремень клиновой A1016 Li | N000-019-113 | 516.68 | |
| 43 | Кожух защитный | N000-019-112 | 515.13 | |
| 45 | Прокладка основания картера | N000-042-588 | - | |
| 46 | Крышка картера нижняя | N000-042-589 | - | |
| 49 | Трубка радиатор D12х480 | N000-019-150 | 521.01 | |
| 50 | Трубка D6х185 | N000-019-102 | 441.54 | |
| 51 | Клапан обратный 1/2" | N000-019-167 | 441.98 | |
| 52 | Выключатель пневматический 10Атм FB-30max. voit240-amp15-mpa1.2-psi175 | V000-006-227 | 1 148.01 | |
| 53 | Клапан предохранительный 10.7~11.5 bar | N000-019-163 | 276.79 | |
| 54 | Регулятор давления четырехвыводной 1/4х/1/4х1/8 n/r | N000-019-103 | 573.99 | |
| 55 | Кран шаровый | N000-031-839 | 437.24 | |
| 56 | Муфта быстроразъемная (БРС) 1/4" | N000-031-090 | 404.12 | |
| 57 | Манометр 14bar (D53 1/4" папа резьба сзади) | U571-160-058 | 508.64 | |
| 58 | Фитинг 1/4-1/4 | N000-042-590 | - | |
| 59 | Манометр 14bar (D40 1/8" папа резьба сзади) | U571-160-056 | 469.48 | |
| 60 | Ручка | N000-019-111 | - | |
| 62 | Ресивер 50л | N000-019-110 | 19 267.12 | |
| 63 | Колесо 6" | N000-019-041 | 188.46 | |
| 64 | Винт 12х50 | N000-019-044 | - | |
| 65 | Втулка | N000-019-099 | - | |
| 66 | Гайка | N000-019-043 | 100 | |
| 67 | Болт слива конденсата 1/4" | N000-019-045 | - | |
| 68 | Гайка | N000-019-050 | 101.03 | |
| 70 | Опора резиновая | N000-018-970 | 207.77 | |
| 71 | Шайба | N000-018-957 | - | |
| 72 | Болт | N000-019-046 | - | |
| 73 | Пробка-сапун D17(d14)х42 | N000-019-100 | 127.16 | |
| 74 | Шкив D98хd24хH30 | N000-019-114 | 731.46 | |
| 75 | Конденсатор 40мкФ 450В CBB60 | N000-019-120 | 505.15 | |
| 76 | Крышка крепления конденсаторов | N000-019-126 | - | |
| 77 | Конденсатор 250мкФ 250В CD60 | N000-019-121 | 606.19 | |
| 78 | Выключатель автоматический 250В 10А | U592-150-054 | 313 | |
| 79 | Электродвигатель АД 2200 Вт в сборе со шкивом и конденсаторами | V000-001-668 | 14 161 | |
| 79.1 | Статор АД 2.2кВт в корпусе | N000-019-115 | 9 578.33 | |
| 80 | Шнур сетевой 3*1.5 1.5m | N000-019-052 | 505.15 | |
| 82 | Окошко контроля уровня масла | N000-019-107 | - | |
