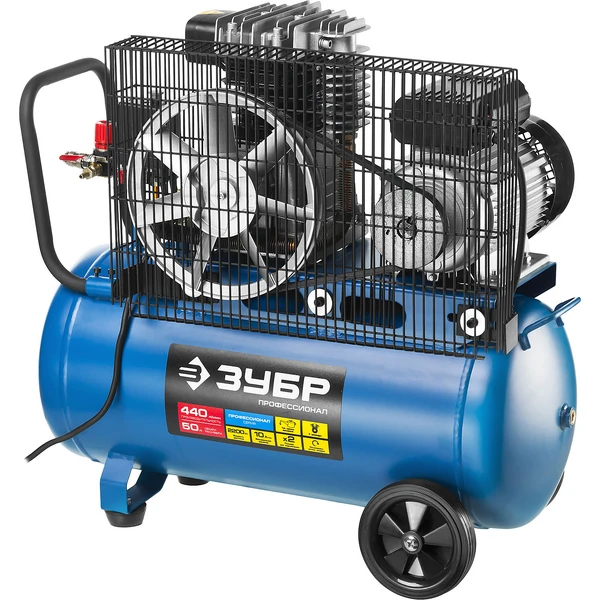

ЗУБР 440 л/мин, 50 л, 2200 Вт, ременной масляный компрессор, Профессионал (ЗКПМ-440-50-Р-2.2)
Предназначен для длительной интенсивной эксплуатации. Является птимальным выбором на производстве или в строительстве, может использоваться с широким спектром пневматического инструмента и аксессуаров. Высокая производительность, возможность подключения двух инструментов, раздельно регулировать расход воздуха через каждый и автоматический режим работы изделия позволяют работать без компромиссов, простоев и ручных переключений.

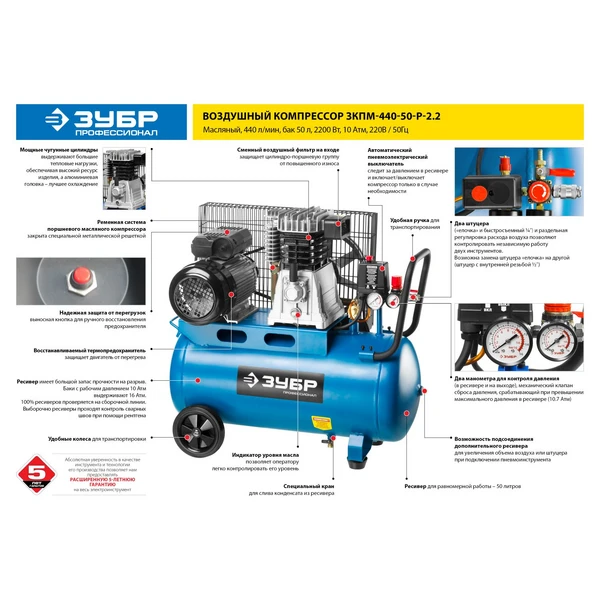

Преимущества
- Ременной привод увеличивает срок службы за счет повышения
- износоустойчивости деталей компрессора:
- меньшее число оборотов по сравнению с прямым приводом
- сглаживает пиковые нагрузки на двигатель
- лучшее охлаждение двигателя, т.к. не поступает тепло от компрессора

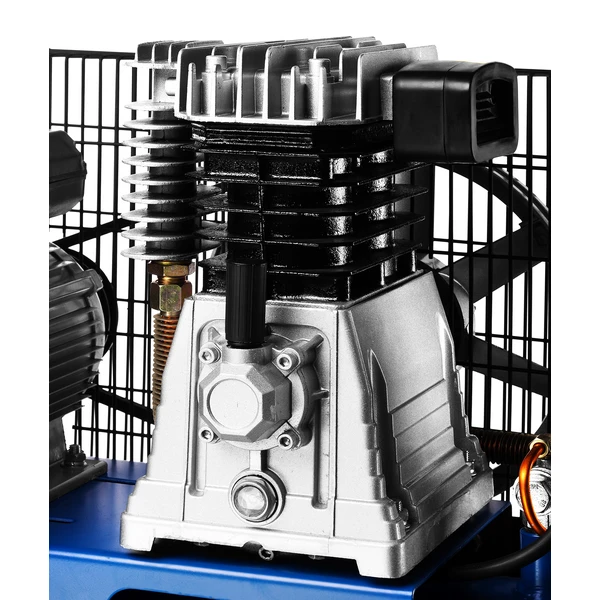

- два мощных чугунных цилиндра и алюминиевая головка - Поршневой тип компрессора наиболее производителен среди другим типов
- Масляный тип смазки продлевает срок службы наиболее важной части изделия цилиндро-поршневой группы
- Выключатель давления обеспечивает автоматическое включение/выключение изделия при расходе сжатого воздуха
- Защита от перегрузок
- Восстанавливаемый термопредохранитель
- Сменный воздушный фильтр на входе защищает цилиндро-поршневую группу от абразивного износа
- Два типа штуцеров «елочка» и быстросъемник ¼″ для подключения рабочего инструмента делают изделие универсальным
- Возможность замены штуцера «елочка» на любой другой штуцер с внутренней резьбой ½″

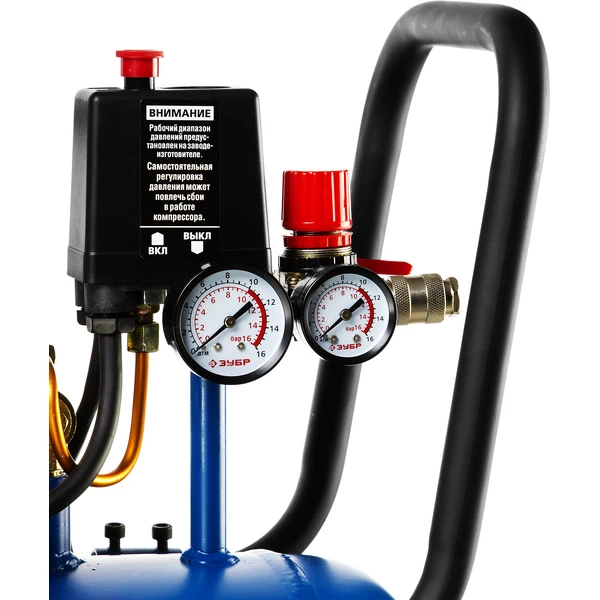

- Контроль давления в ресивере и на выходе при помощи двух манометров

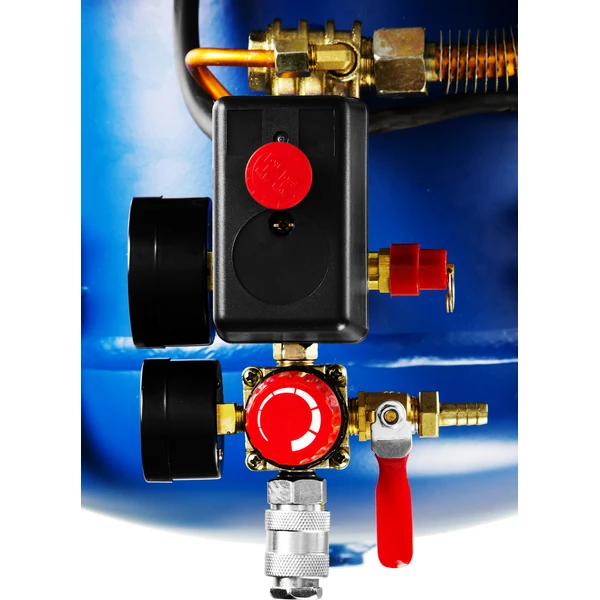

- Раздельная регулировка расхода воздуха через каждый штуцер позволяет настраивать и контролировать независимую работу двумя подключенными инструментам
- Механический предохранитель клапан высокого давления
- Шумозащитный пластиковый кожух
- Эргономичная ручка и колеса для удобства транспортировки
- Возможность подсоединения дополнительного ресивера или штуцера
Использование
Для выработки, накопления, хранения и регулируемой подачи воздуха
| Габариты, см | 80.5х42х72 |
| Масса изделия, кг | 47.2 |
| Масса в упаковке, кг | 53.2 |
| Гарантия | 60 |
| Мощность, Вт | 2200 |
| Термопредохранитель | есть |
| Напряжение, В/Гц | 220±10% /50 |
| Тип компрессора | ременной |
| Тип смазки | масляный |
| Тип привода | ременной |
| Частота вращения, об/мин | 1050 |
| Макс производительность, л/мин | 440 |
| Мак. давление, Атм | 10 |
| Объем ресивера, л | 50 |
| Набор пневмоинструментов | нет |
| Кол-во выходов, шт | 2 |
| Тип соединения | быстросъемный/елочка |
| Тип упаковки | коробка картонная |

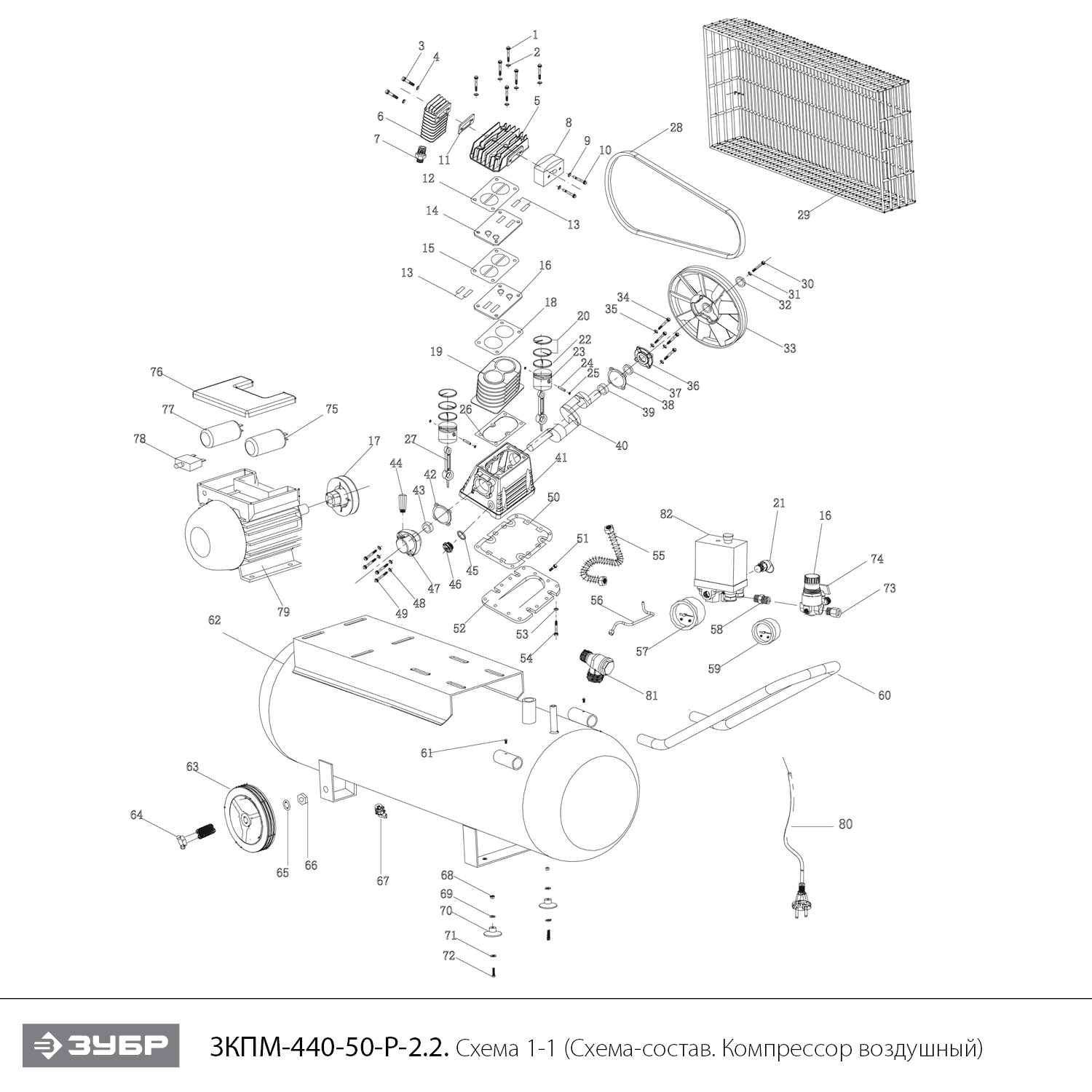

Схема сборки и запчасти ЗУБР 440 л/мин, 50 л, 2200 Вт, ременной масляный компрессор, Профессионал (ЗКПМ-440-50-Р-2.2)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт | N000-019-194 | - | |
| 5 | Головка цилиндра (алюминий) | N000-019-193 | 1 551.07 | |
| 8 | Корпус воздушного фильтра | N000-027-622 | 126.11 | |
| 8.C | Фильтр воздушный в сборе с фильтрующим элементом | N000-028-137 | 165.24 | |
| 12 | Прокладка головки цилиндра 149х64х48 | N000-019-192 | 206.1 | |
| 13 | Прокладка алюминиевая 65х2 | N000-019-190 | 197.63 | |
| 13 | Прокладка 149х64х48 | N000-019-188 | 187.56 | |
| 14 | Основание клапана | N000-019-191 | 1 999.65 | |
| 15 | Прокладка медная 178х98 D76 | N000-019-190-2 | 193.74 | |
| 16 | Регулятор давления четырехвыводной 1/4х/1/4х1/8 n/r | N000-019-103 | 585.47 | |
| 17 | Шкив D98хd24хH30 | N000-019-114 | 746.09 | |
| 19 | Цилиндр 65mmx2 | N000-019-187 | 2 776.21 | |
| 20 | Кольцо поршневое D65 (набор 2 шт) | N000-019-183 | 178.81 | |
| 22 | Кольцо маслосъёмное D65 | N000-019-182 | 126.48 | |
| 23 | Поршень D65х50 | N000-019-181 | 498.78 | |
| 24 | Палец поршневой D14.5х57 | N000-019-179 | 126.48 | |
| 25 | Кольцо стопорное | N000-019-180 | 102 | |
| 26 | Прокладка 126х75 | N000-019-177 | 206.1 | |
| 27 | Шатун D35хd14.5х91 | N000-019-178 | 414.34 | |
| 28 | Ремень клиновой A1016 Li | N000-019-113 | 527.01 | |
| 29 | Кожух защитный | N000-019-112 | 525.43 | |
| 30 | Болт | N000-019-117 | 103.05 | |
| 32 | Шайба | N000-019-118 | 103.05 | |
| 33 | Шкив ведомый D265хd23(21.5) | N000-019-168 | 1 327.09 | |
| 34 | Болт | N000-019-106 | - | |
| 36 | Сальник D35хd25х7 | N000-020-699 | 124.03 | |
| 36 | Крышка задняя | N000-019-171 | 140.76 | |
| 38 | Прокладка | N000-019-173 | 104.04 | |
| 39 | Подшипник шариковый 6205-2RS (52х25х15) JT | U009-620-5RS | 689.8 | |
| 40 | Коленвал | N000-019-176 | 1 380.89 | |
| 41 | Картер коленвала | N000-019-175 | 2 337.21 | |
| 44 | Пробка-сапун D19хh94 M16 | U267-160-082-2 | 109.23 | |
| 44 | Пробка-сапун D22х71 M16х1.5 | U267-160-082 | 102 | |
| 46 | Окошко контроля уровня масла 3/4" | N000-019-172 | 141.17 | |
| 47 | Крышка передняя | N000-019-165 | 141.17 | |
| 50 | Прокладка основания картера 195х160 | N000-031-862 | 216.41 | |
| 54 | Болт | N000-019-153 | - | |
| 55 | Трубка радиатор D12х480 | N000-019-150 | 531.43 | |
| 56 | Трубка D6х185 | N000-019-102 | 450.37 | |
| 57 | Манометр 14bar (D40 1/8" папа резьба сзади) | U571-160-056 | 478.87 | |
| 58 | Пластина клапанная 57х11 мм | N000-019-189 | 126.48 | |
| 59 | Манометр 14bar (D53 1/4" папа резьба сзади) | U571-160-058 | 518.81 | |
| 60 | Ручка | N000-019-111 | - | |
| 62 | Ресивер 50л | N000-019-110 | 19 652.46 | |

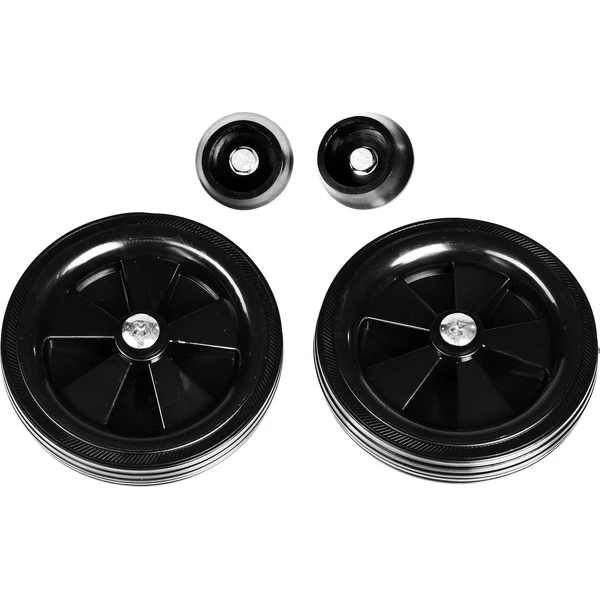

| 63 | Колесо 6" | N000-019-041 | 192.23 | |
| 63 | Колесо D147хd12х33 | N000-019-048 | 346.79 | |
| 64 | Клапан предохранительный 10.7~11.5 bar | N000-019-163 | 282.33 | |
| 64 | Винт 12х50 | N000-019-044 | - | |
| 65 | Втулка | N000-019-099 | - | |
| 66 | Гайка | N000-019-043 | 102 | |
| 67 | Болт слива конденсата 1/4" | N000-019-045 | - | |
| 68 | Гайка | N000-019-050 | 103.05 | |
| 72 | Болт | N000-019-046 | - | |
| 73 | Муфта быстроразъемная (БРС) 1/4" | N000-031-090 | 412.2 | |
| 74 | Кран шаровый | N000-031-839 | 445.98 | |
| 75 | Конденсатор 40мкФ 450В CBB60 | N000-019-169 | 517.32 | |
| 76 | Крышка крепления конденсаторов | N000-019-174 | 323.58 | |
| 77 | Конденсатор 250мкФ 250В CD60 | N000-019-170 | 643.04 | |
| 78 | Термопредохранитель автоматический KUOYUH 14A | V000-003-341 | 234.2 | |
| 79 | Электродвигатель АД 2200 Вт в сборе со шкивом и конденсаторами | V000-001-667 | 18 957.7 | |
| 79.1 | Ротор АД 2.2кВт | N000-030-719 | - | |
| 79.2 | Статор АД 2.2кВт в корпусе | N000-030-718 | 11 633.8 | |
| 80 | Шнур сетевой 3*1.5 1.5m | N000-019-052 | 515.25 | |
| 81 | Клапан обратный 1/2" | N000-019-167 | 450.82 | |
| 82 | Выключатель пневматический 10Атм FB-30max. voit240-amp15-mpa1.2-psi175 | V000-006-227 | 1 170.97 | |
