ЗУБРАртикул: МТШ-600

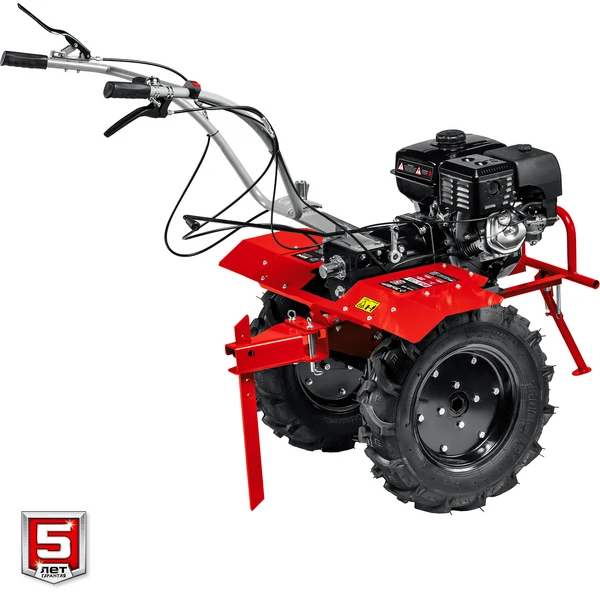

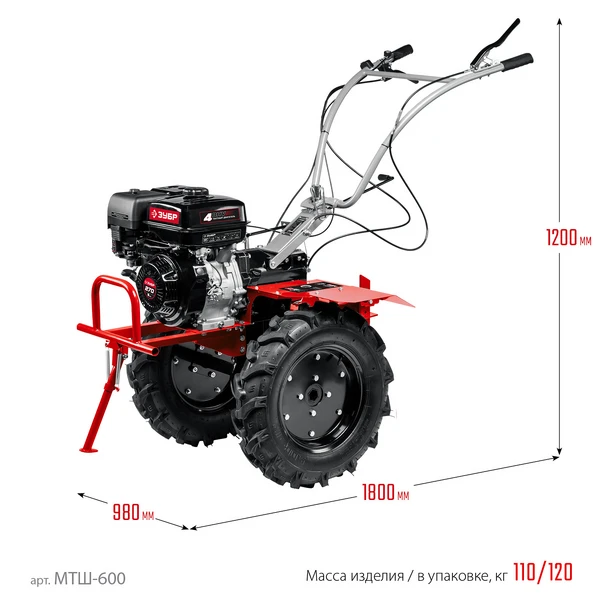

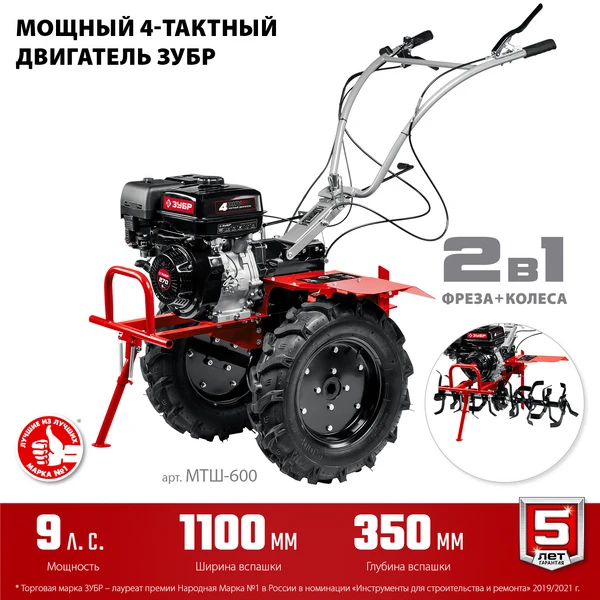

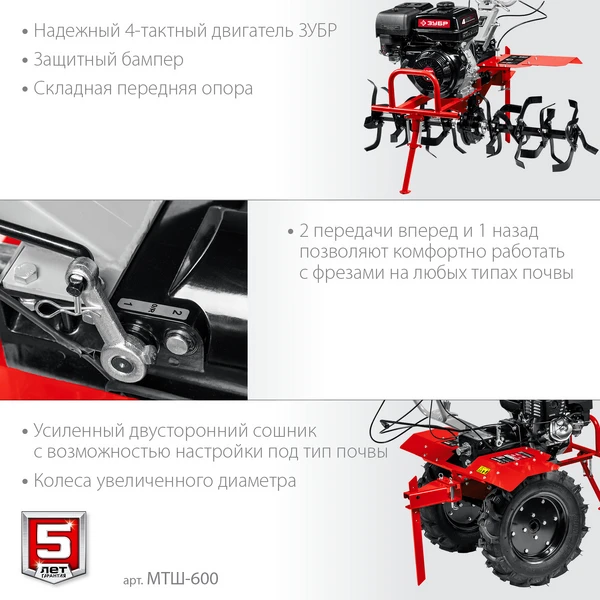

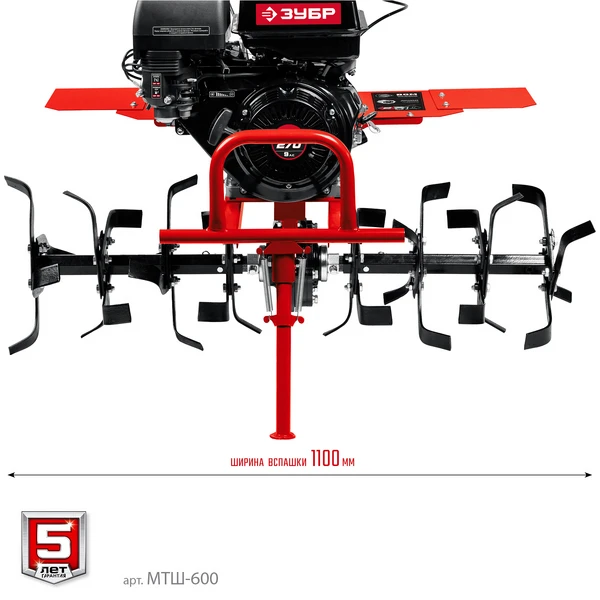

ЗУБР 9 л.с., мотоблок с ВОМ (МТШ-600)

Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой…

Мощность
6650 Вт
Число оборотов вала, об/мин
93 / 1-ая, 145 / 2-ая, 63 / задняя
Глубина вспашки, мм
350
Емкость топливного бака, л
6.5
Мощность двигателя
9 л.с.
Все характеристики

Схема сборки и запчасти

Детали из схем модели «МТШ-600». Выберите позицию на схеме или в списке. Цена и наличие — по связанной карточке запчасти.

Номер позиции на схеме — это номер на чертеже, а не артикул. Артикул указан в списке.

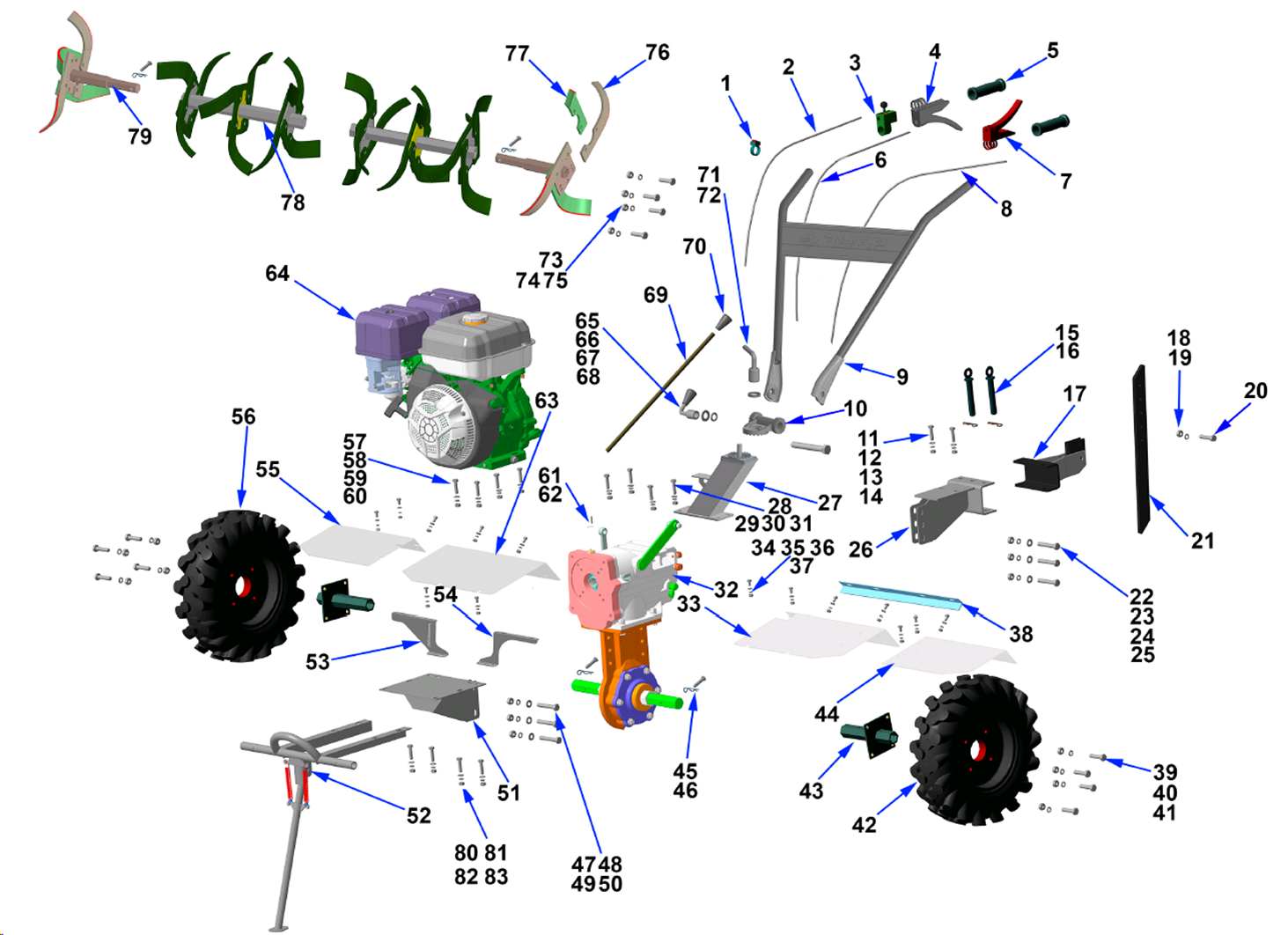

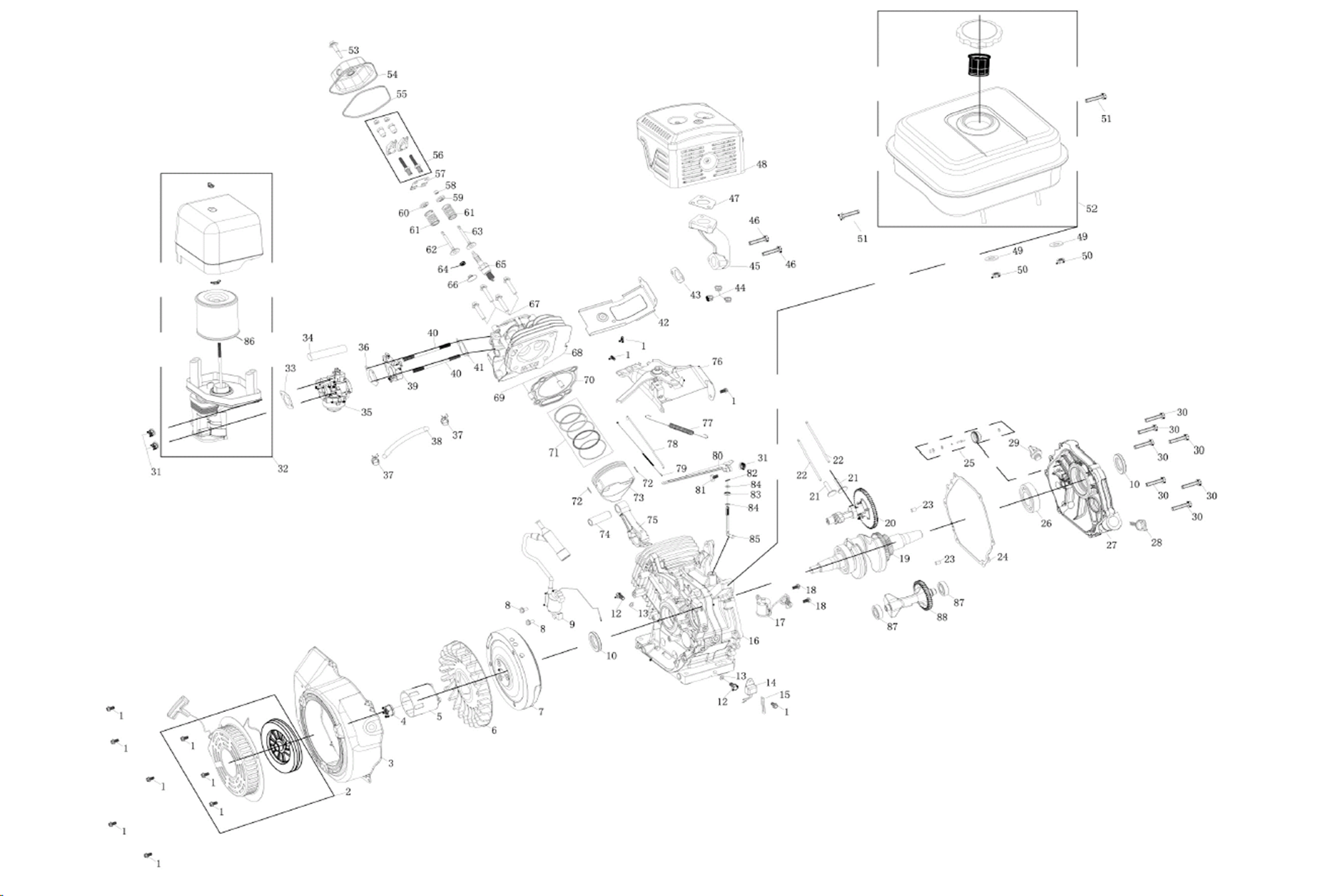

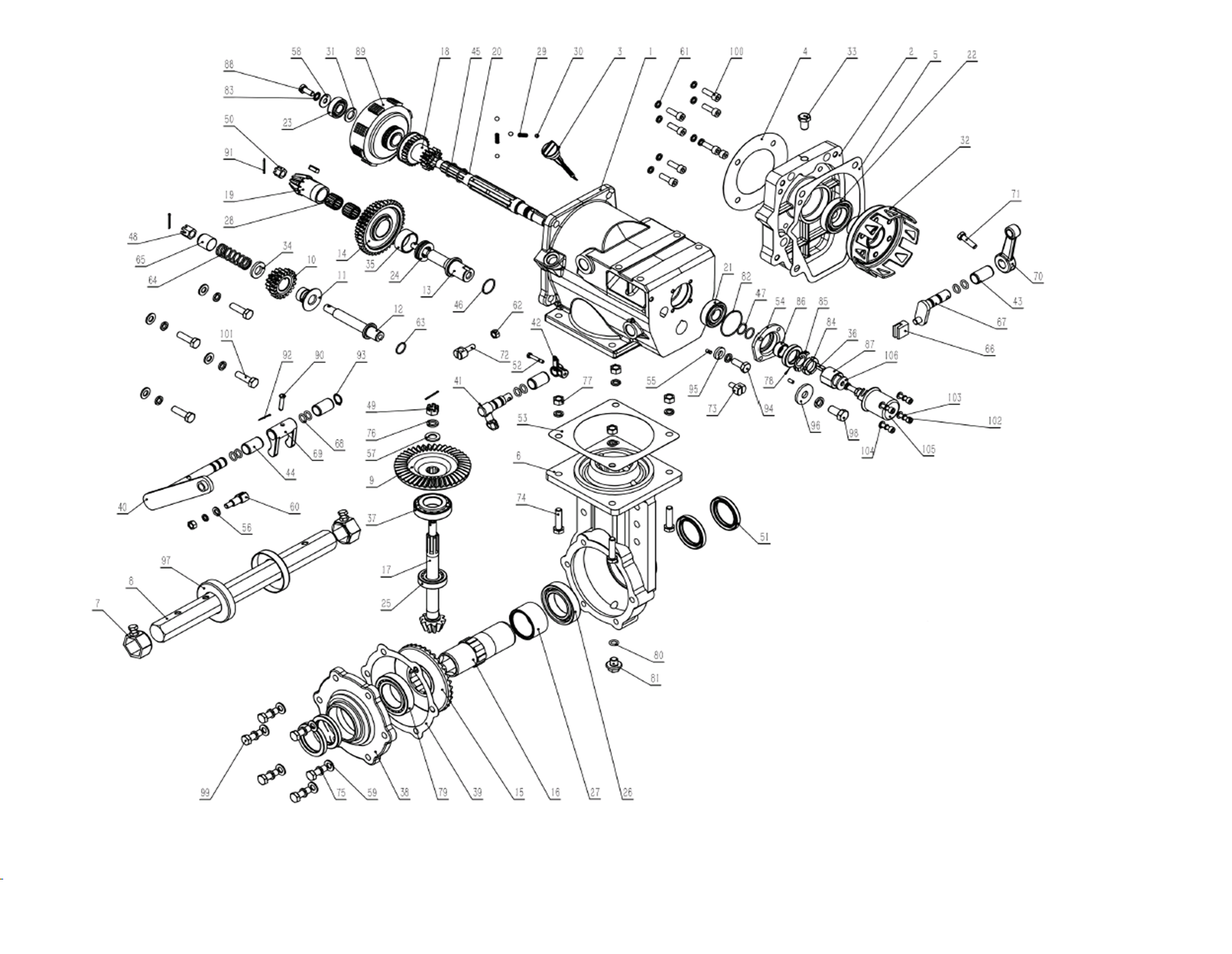

Схема запчастей МТШ-600
Загружаю схему…

Интерактивные точки для этой схемы ещё не размечены: номер позиции указан на самом чертеже и в списке.

№Наименование и наличиеАртикулЦенаДействие
Выключатель (N000-035-855)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-855497,76 ₽
Трос дросселя L=1665 d=1.5 (N000-035-856)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-856892,50 ₽
Рычаг газа (N000-029-665)Склад ЦС В наличиидо пункта выдачи — до 10 днейN000-029-665689,52 ₽
Рычаг привода сцепления (заднего хода) (N000-029-661)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-029-661946,56 ₽
Ручка резиновая (N000-029-662)Под заказN000-029-662по запросу
Трос реверса L=1450 d=2 (N000-035-861)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-861523,26 ₽
Рычаг привода сцепления (N000-029-819)Склад ЦС малодо пункта выдачи — до 10 днейN000-029-819663,00 ₽
Трос сцепления L=1410 d=1.5 (N000-035-864)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-864502,86 ₽
Руль (N000-035-757)Под заказN000-035-757по запросу
Шестерня центральная (N000-035-748)Под заказN000-035-748по запросу
Палец стопорный D16х124 со шплинтом (N000-035-849)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-849348,84 ₽

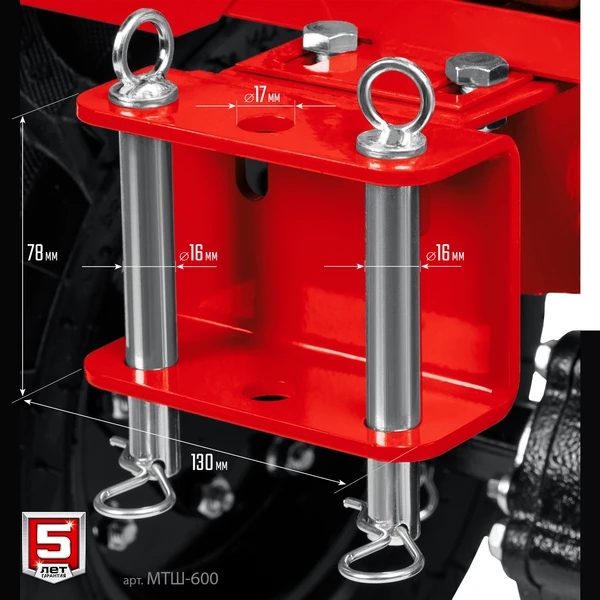

Кронштейн сцепки V1 (N000-035-755)Под заказN000-035-7552 500,00 ₽
Сошник L520x12 (N000-035-774)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-7741 538,16 ₽
Рама задняя (N000-035-872)Склад ЦС очень малоN000-035-8722 500,00 ₽
Опора крепления руля (N000-035-874)Под заказN000-035-874по запросу
Редуктор с коробкой передачь в сборе (N000-035-785)Под заказN000-035-785по запросу
Крыло левое прямое (N000-035-787)Под заказN000-035-787319,87 ₽
Планка крыльев соединительная задняя (N000-035-792)Под заказN000-035-792по запросу
Колесо в сборе левое 5.00-12 (N000-035-797)Под заказN000-035-797по запросу
Ось колесная 32 мм (N000-035-799)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-799999,60 ₽
Крыло левое дополнительное прямое (N000-035-801)Под заказN000-035-801319,87 ₽
Палец стопорный D8х47 со шплинтом (N000-035-802)Под заказN000-035-802143,82 ₽
Рама двигателя (N000-035-806)Под заказN000-035-806по запросу
Опора-стойка (N000-035-807)Под заказN000-035-8071 621,80 ₽
Планка соединительная крыльев передняя правая (N000-035-809)Под заказN000-035-809по запросу
Планка соединительная крыльев передняя левая (N000-035-810)Под заказN000-035-810по запросу
Крыло правое дополнительное прямое (N000-035-812)Под заказN000-035-812319,87 ₽
Колесо в сборе правое 5.00-12 (N000-035-814)Под заказN000-035-814по запросу
Палец стопорный D5х30 со шплинтом (N000-035-820)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-820108,12 ₽
Крыло правое прямое (N000-035-823)Под заказN000-035-823319,87 ₽
Двигатель (N000-035-825)Под заказN000-035-825по запросу
Вороток с ручкой и с резьбой М16 (N000-035-731)Под заказN000-035-731по запросу
Ручка переключения передач (N000-035-733)Под заказN000-035-733по запросу
Ручка резиновая (N000-035-735)Под заказN000-035-735по запросу
Вороток с резьбой М20 (N000-035-751)Под заказN000-035-751по запросу

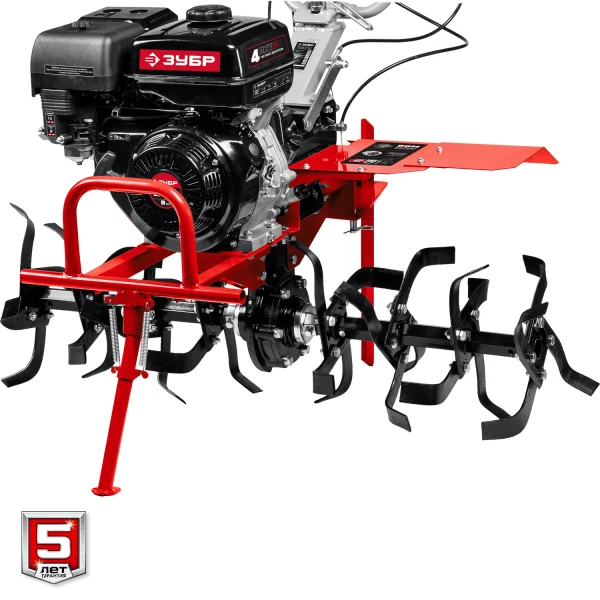

Нож фрезы левый (N000-035-740)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-740278,46 ₽
Нож фрезы правый (N000-035-742)Склад ЦС многодо пункта выдачи — до 10 днейN000-035-742278,46 ₽
Ось (3 фрезы) 32 мм (N000-035-838)Под заказN000-035-838по запросу
Ось (1 фреза) 32 мм (N000-035-840)Под заказN000-035-840по запросу
Корпус коробки передач (N000-035-878)Под заказN000-035-878по запросу
Фланец двигателя 9 л.с. (N000-035-879)Под заказN000-035-879по запросу
Крышка-щуп маслозаливной горловины (N000-035-880)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-880185,50 ₽
Прокладка фланец-двигатель (N000-035-881)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-881153,00 ₽
Прокладка фланец-коробка (N000-035-882)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-882234,00 ₽
Корпус редуктора (N000-035-883)Под заказN000-035-883по запросу
Втулка шестигранная позиционирующая (N000-035-884)Под заказN000-035-884по запросу
Вал шестигранный выходной (N000-035-885)Под заказN000-035-885по запросу
Шестерня ведомая коническая (N000-035-886)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-8862 529,60 ₽
Шестерня двойная заднего хода (N000-035-887)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-887843,54 ₽
Пластина обратная нажимная (N000-035-888)Под заказN000-035-888по запросу
Вал передачи заднего хода (N000-035-889)Под заказN000-035-889по запросу
Вал промежуточный (N000-035-890)Под заказN000-035-890по запросу
Шестерня двойная промежуточного вала (N000-035-891)Под заказN000-035-891по запросу
Шестерня коническая (N000-035-892)Под заказN000-035-892по запросу
Втулка внутренняя шестигранная выходного вала (N000-035-893)Под заказN000-035-893по запросу
Вал-зубчатый конический (N000-035-894)Под заказN000-035-894по запросу
Блок-шестерня привода (N000-035-895)Под заказN000-035-895по запросу
Шестерня ведущая коническая (N000-035-896)Под заказN000-035-896по запросу
Вал главный (N000-035-897)Под заказN000-035-897по запросу
Подшипник шариковый 6204-2RS (47х20х14) FX (N000-018-171)Склад ЦС малодо пункта выдачи — до 10 днейN000-018-171442,30 ₽
Подшипник шариковый 6007 (N000-035-898)Под заказN000-035-898по запросу
Подшипник шариковый 6202 открытый (35х15х11) CCEB (N000-006-326)Склад ЦС многодо пункта выдачи — до 10 днейN000-006-326367,50 ₽
Подшипник упорный шариковый 51104 (N000-035-899)Под заказN000-035-899по запросу
Подшипник конический роликовый 30204 (N000-035-900)Под заказN000-035-900по запросу
Подшипник шариковый 6009 (N000-035-901)Под заказN000-035-901по запросу
Втулка распорная (N000-035-902)Под заказN000-035-902по запросу
Подшипник игольчатый K182420 (N000-035-903)Под заказN000-035-903по запросу
Пружина D6?h18?d1 (N000-035-904)Под заказN000-035-904по запросу
Шарик D6.35 (N000-035-905)Под заказN000-035-905по запросу
Корзина муфты сцепления (N000-035-906)Под заказN000-035-906по запросу
Болт M12х1.25х20 сброса давления (N000-035-907)Под заказN000-035-907по запросу
Шайба шестерни заднего хода d16.5?D29.5?h4 (N000-035-908)Под заказN000-035-908по запросу
Втулка промежуточного вала (N000-035-909)Под заказN000-035-909по запросу
Подшипник конический роликовый 30206 (N000-035-910)Под заказN000-035-910по запросу
Крышка корпуса редуктора (N000-035-911)Под заказN000-035-911по запросу
Прокладка крышка-редуктора (N000-035-912)Под заказN000-035-912по запросу
Вал вилки сцепления (N000-035-913)Под заказN000-035-913по запросу
Вал вилки заднего хода (N000-035-914)Под заказN000-035-914по запросу
Вилка заднего хода (N000-035-915)Под заказN000-035-915по запросу
Втулка переключения передач 16?20?35.5 (N000-035-916)Под заказN000-035-916по запросу
Втулка сцепления 16?20?31.5 (N000-035-917)Под заказN000-035-917по запросу
Кольцо стопорное разрезное D25 (N000-035-918)Под заказN000-035-918по запросу
Кольцо резиновое уплотнительное O-типа D25хh1.8 (N000-035-919)Под заказN000-035-919по запросу
Кольцо резиновое уплотнительное O-типа D17хh2 (N000-035-920)Под заказN000-035-920по запросу
Гайка корончатая M12 (N000-035-921)Под заказN000-035-921по запросу
Гайка шестигранная корончатая M12 (N000-035-922)Под заказN000-035-922по запросу
Гайка шестигранная корончатая M10 (N000-035-923)Под заказN000-035-923по запросу
Сальник D62хd45х8 (N000-035-924)Склад ЦС В наличиидо пункта выдачи — до 10 днейN000-035-924326,40 ₽
Прокладка редуктор-коробка (N000-035-925)Под заказN000-035-925по запросу

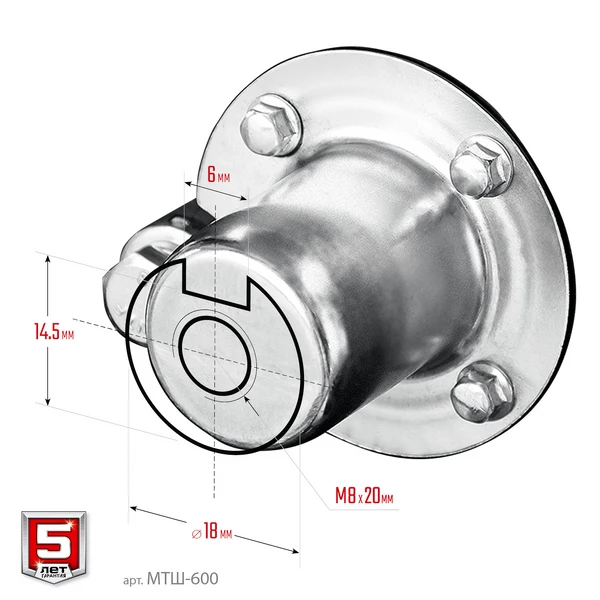

Сальник ВОМ (N000-035-926)Под заказN000-035-926по запросу
Штифт цилиндрический D5?L10 (N000-035-927)Под заказN000-035-927по запросу
Фиксатор троса сцепления (N000-035-928)Под заказN000-035-928по запросу
Кольцо резиновое уплотнительное O-типа D18хh1.8 (N000-035-929)Под заказN000-035-929по запросу
Пружина 2?65 (N000-035-930)Под заказN000-035-930по запросу
Втулка концевая передачи заднего хода (N000-035-931)Под заказN000-035-931по запросу
Блок с пазом переключения передач (N000-035-932)Под заказN000-035-932по запросу
Вал вилки переключения передач (N000-035-933)Под заказN000-035-933по запросу
Кольцо резиновое уплотнительное O-типа D11.2хh2.65 (N000-035-934)Под заказN000-035-934по запросу
Вилка сцепления (N000-035-935)Под заказN000-035-935по запросу
Рычаг переключения передач (N000-035-936)Под заказN000-035-936по запросу
Фиксатор троса реверса (N000-035-937)Под заказN000-035-937по запросу
Фиксатор троса сцепления (N000-035-938)Под заказN000-035-938по запросу
Сальник D40хd25х7 (N000-035-939)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-939622,20 ₽
Подшипник конический роликовый 30209 (N000-035-940)Под заказN000-035-940по запросу
Кольцо резиновое уплотнительное O-типа D10.2хh2.65 (N000-035-941)Под заказN000-035-941по запросу
Болт M12х1.25х12 сливной (N000-035-942)Под заказN000-035-942по запросу
Кольцо резиновое уплотнительное O-типа D45хh1.8 (N000-035-943)Под заказN000-035-943по запросу
Гайка специальная M20?1.5 (N000-035-944)Под заказN000-035-944по запросу
Шайба стопорная М20 (N000-035-945)Под заказN000-035-945по запросу
Втулка ВОМ (N000-035-946)Под заказN000-035-946по запросу
Втулка ВОМ (N000-035-947)Под заказN000-035-947по запросу
Муфта фрикционная сцепления (N000-035-948)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-9483 301,74 ₽
Кольцо стопорное разжимное D16 (N000-035-949)Под заказN000-035-949по запросу
Шайба стопорная промежуточного вала d13?D37?h4 (N000-035-950)Под заказN000-035-950по запросу
Крышка пылезащитная (N000-035-951)Под заказN000-035-951по запросу
Крышка защитная (N000-035-952)Под заказN000-035-952по запросу
Коробка передач в сборе (без редуктора) (N000-036-188)Под заказN000-036-188по запросу
Редуктор в сборе (без коробки передач) (N000-036-191)Под заказN000-036-191по запросу
Стартер ручной в сборе (N000-035-857)Склад ЦС В наличиидо пункта выдачи — до 10 днейN000-035-8571 713,60 ₽
Кожух маховика (N000-035-859)Под заказN000-035-859по запросу
Стакан храповика стартера (N000-035-860)Под заказN000-035-860по запросу
Крыльчатка маховика (N000-035-862)Под заказN000-035-862319,87 ₽
Маховик (N000-035-863)Под заказN000-035-8635 400,00 ₽
Магнето (N000-035-865)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-8651 702,38 ₽
Сальник коленвала D52xd35xh8 (N000-035-866)Под заказN000-035-866103,05 ₽
Болт-пробка слива масла ДВС (N000-035-867)Под заказN000-035-867по запросу
Шайба болта для слива масла (N000-035-848)Под заказN000-035-848по запросу
Реле датчика масла (N000-029-852)Под заказN000-029-852по запросу
Зажим (N000-035-850)Под заказN000-035-850по запросу
Картер (N000-035-851)Под заказN000-035-851по запросу
Датчик уровня масла поплавковый (N000-035-852)Под заказN000-035-852по запросу
Коленвал (N000-035-853)Под заказN000-035-853по запросу
Распредвал (N000-035-854)Под заказN000-035-854по запросу
Тарелка толкателя (N000-035-858)Под заказN000-035-858по запросу
Толкатель клапана (N000-035-868)Под заказN000-035-868по запросу
Втулка D8хh14 (N000-035-869)Под заказN000-035-869по запросу
Прокладка крышки картера (N000-035-870)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-870228,48 ₽
Регулятор центробежный в сборе (N000-035-871)Под заказN000-035-871по запросу
Подшипник коленвала (N000-035-873)Под заказN000-035-873по запросу
Крышка картера (N000-035-875)Под заказN000-035-875по запросу
Крышка-щуп маслозаливной горловины (N000-035-876)Под заказN000-035-876по запросу
Крышка маслозаливной горловины (N000-035-877)Под заказN000-035-877по запросу

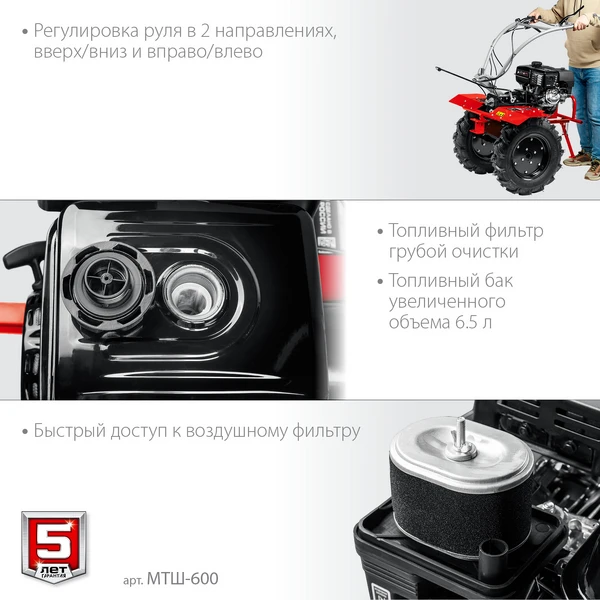

Фильтр воздушный в сборе (N000-035-786)Под заказN000-035-786по запросу
Прокладка под корпус воздушного фильтра (N000-035-788)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-788120,00 ₽
Шланг сапуна (N000-035-789)Под заказN000-035-789по запросу
Карбюратор (N000-035-790)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-7902 130,00 ₽
Прокладка под карбюратор (N000-035-791)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-791120,00 ₽
Шланг топливный L200 D8/d4 (N000-035-793)Под заказN000-035-793по запросу
Теплоизолятор (N000-035-794)Под заказN000-035-794по запросу
Шпилька крепления карбюратора (N000-035-795)Под заказN000-035-795по запросу
Прокладка под теплоизолятор (N000-035-796)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-796120,00 ₽
Экран теплозащитный (N000-035-798)Под заказN000-035-798по запросу
Прокладка глушителя (N000-035-800)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-800120,00 ₽
Труба выхлопная (N000-035-803)Под заказN000-035-803по запросу
Прокладка трубы глушителя (N000-035-804)Под заказN000-035-804по запросу
Глушитель (N000-035-805)Под заказN000-035-805по запросу
Бак топливный в сборе с фильтром и крышкой (N000-035-808)Под заказN000-035-8082 161,38 ₽
Крышка клапанная (N000-035-811)Под заказN000-035-811по запросу
Прокладка крышки клапанов (N000-035-813)Под заказN000-035-813по запросу
Коромысла в сборе (N000-035-815)Под заказN000-035-815по запросу
Направляющая толкателей (N000-035-816)Под заказN000-035-816412,08 ₽
Колпачек клапана (N000-035-817)Под заказN000-035-817255,00 ₽
Сухарь выпускного клапана (N000-035-818)Под заказN000-035-818по запросу
Сухарь впускного клапана (N000-035-819)Под заказN000-035-819по запросу
Пружина клапана (N000-035-821)Под заказN000-035-821по запросу
Клапан впускной (N000-035-822)Под заказN000-035-822по запросу
Клапан выпускной (N000-035-824)Под заказN000-035-824600,00 ₽
Колпачек маслосъемный (N000-035-826)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-826250,00 ₽
Свеча зажигания F7TC (N000-001-726-2)Склад ЦС очень малоN000-001-726-2412,20 ₽
Уплотнение впускного клапана (N000-035-827)Под заказN000-035-827по запросу
Головка цилиндра (N000-035-828)Под заказN000-035-828по запросу
Втулка D12хh20 (N000-035-829)Под заказN000-035-829по запросу
Прокладка головки цилиндра (N000-035-830)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-035-830270,00 ₽
Кольца поршневые (набор) (N000-035-831)Под заказN000-035-831по запросу
Кольцо стопорное поршневого пальца (N000-035-832)Под заказN000-035-832по запросу
Поршень (N000-035-833)Под заказN000-035-833по запросу
Палец поршневой (N000-035-834)Под заказN000-035-834по запросу
Шатун в сборе (N000-035-835)Под заказN000-035-835по запросу
Основание рычага реулировки оборотов (N000-035-836)Под заказN000-035-836по запросу
Пружина рычага регулятора (N000-035-837)Под заказN000-035-837по запросу
Тяга рычага регулятора (N000-035-839)Под заказN000-035-839по запросу
Пружина тяги (N000-035-841)Под заказN000-035-841по запросу
Рычаг регулировки оборотов (N000-035-842)Под заказN000-035-842по запросу
Уплотнение вала рычага регулятора 8?14?5 (N000-035-843)Под заказN000-035-843по запросу
Шайба вала рычага регулятора (N000-035-844)Под заказN000-035-844по запросу
Вал регулятора оборотов (N000-035-845)Под заказN000-035-845по запросу
Элемент фильтрующий (N000-035-846)Склад ЦС малодо пункта выдачи — до 10 днейN000-035-846714,00 ₽
Вал балансировочный (N000-035-847)Под заказN000-035-847по запросу
Найдено: 188

Характеристики ЗУБР МТШ-600

Основные характеристики

Мощность
6650 Вт
Мощность двигателя
9 л.с.
Объём двигателя
270 см³
Емкость топливного бака, л
6.5
Топливо
АИ92
Норма расхода топлива, л/маш.-час
2.2
Число оборотов вала, об/мин
93 / 1-ая, 145 / 2-ая, 63 / задняя
Тип двигателя
Бензиновый
Тактность двигателя
4-х тактный
Емкость масляного бака, л
1.1
Ширина вспашки, мм
1100
Глубина вспашки, мм
350
Число скоростей
2 вперед/1 назад
Сцепление
дисковое в масляной ванне
Тип редуктора
шестеренчатый
Ведомый вал редуктора
шестигранник 32 мм

Функции и возможности

Колеса
есть
Cошник
есть
Диски защиты растений
нет
Вал отбора мощности (ВОМ)
есть

Габариты, масса и упаковка

Габариты
1550 × 970 × 1320 мм
Масса
126 кг
Масса в упаковке
130 кг
Тип упаковки
Коробка картонная

Описание

Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России

Преимущества

  • 2 скорости вперед (понижающая, основная) и 1 назад позволяют комфортно работать на любых типах почвы
  • Надежное дисковое сцепление в масляной ванне
  • Вал отбора мощности (ВОМ) для дополнительного оборудования
  • Cамозатачивающиеся закаленные фрезы из конструкционной стали
  • Универсальная сцепка позволяет использовать различное навесное оборудование
  • Рукоять мотоблока с возможностью регулировки по вертикали и горизонтали делает управление более комфортным
  • Регулируемый сошник надежно фиксируется к раме мотоблока и отвечает за регулировку глубины вспашки
  • Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
  • Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
  • Большие пневматические колеса обеспечивают отличную проходимость
  • На корпусе предусмотрен щиток, защищающий оператора от попадания земли

Использование

Для обработки почвы

Комплектация

Тип колес в комплекте
5.00-12
Размер колес в комплекте, см
57х13

О товаре

Производитель / бренд
ЗУБР
Артикул
МТШ-600
Раздел каталога
Культиваторы и мотоблоки
Гарантия
60 мес.
